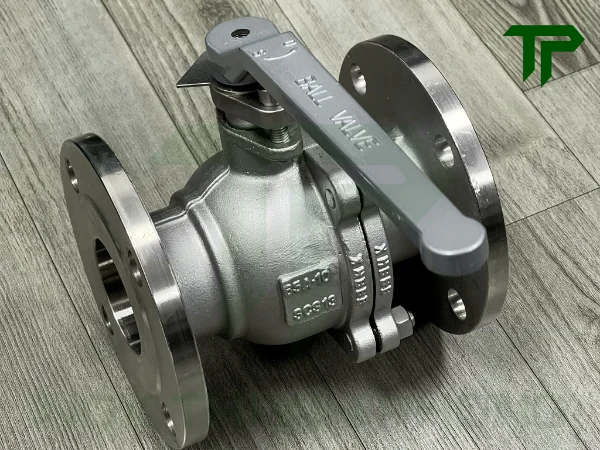

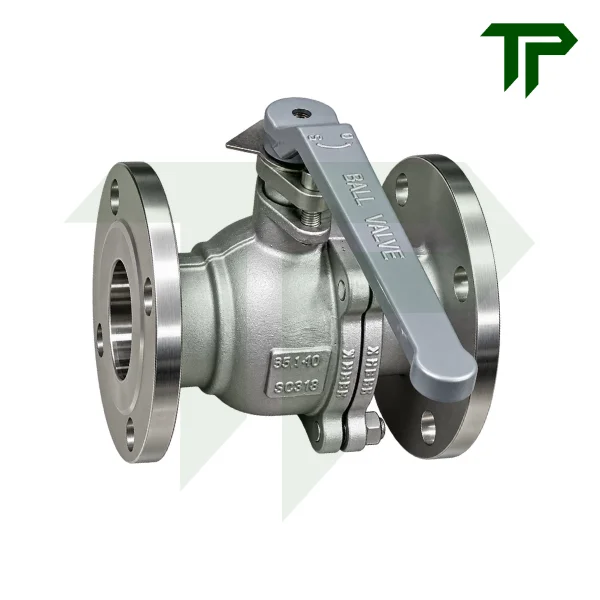

Van bi JIS 10K inox tay gạt

1. Van bi JIS 10K inox tay gạt là gì?

Van bi JIS 10K inox tay gạt là dòng van công nghiệp được sử dụng phổ biến trên các hệ thống đường ống sử dụng kết nối mặt bích tiêu chuẩn JIS 10K của Nhật Bản. Van có nhiệm vụ đóng, mở hoặc kiểm soát dòng lưu chất, nổi bật với khả năng thao tác nhanh bằng tay gạt và kết cấu mặt bích chắc chắn ở hai đầu.

Bên trong thân van là quả bi có lỗ xuyên tâm được liên kết trực tiếp với trục và tay gạt phía trên. Khi xoay tay gạt khoảng 90°, bi van sẽ quay theo để đưa lỗ xuyên tâm về cùng hướng với dòng chảy hoặc xoay ngang để chặn hoàn toàn lưu chất. Nhờ cơ cấu đóng mở chỉ trong 1/4 vòng, người vận hành có thể thao tác nhanh và dễ dàng nhận biết trạng thái của van thông qua vị trí tay gạt.

Van thường được chế tạo từ inox 304, sử dụng bi inox kết hợp với gioăng làm kín PTFE, giúp đáp ứng tốt yêu cầu làm việc trong nhiều hệ thống nước, khí nén, dầu và lưu chất công nghiệp. Hai đầu mặt bích được gia công theo JIS 10K, vì vậy van đặc biệt phù hợp với các đường ống, thiết bị hoặc phụ kiện đang sử dụng cùng hệ tiêu chuẩn này.

2. Cấu tạo và thông số kỹ thuật van bi JIS 10K inox tay gạt

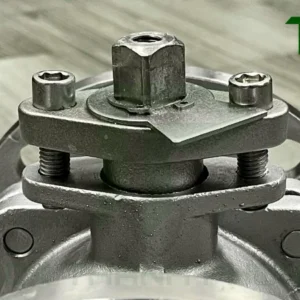

Van bi JIS 10K inox tay gạt có kết cấu tương đối chắc chắn, gồm các bộ phận chính như thân van, bi van, trục, gioăng làm kín, tay gạt và hai đầu mặt bích. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng được liên kết thành một cụm hoàn chỉnh để đảm bảo khả năng đóng mở và làm kín dòng lưu chất trong đường ống.

2.1. Cấu tạo van bi JIS 10K inox tay gạt

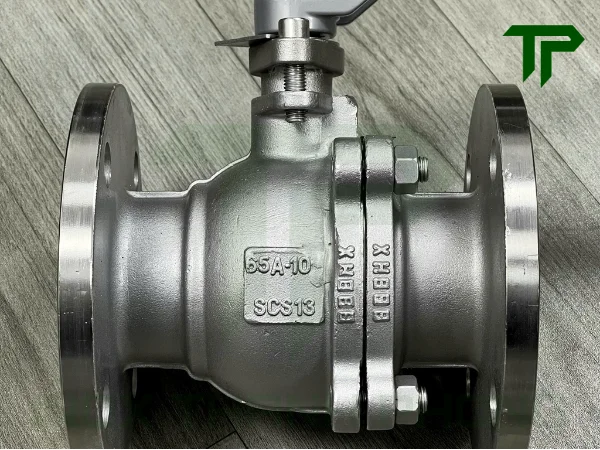

• Thân van: Là bộ phận bao bên ngoài và chịu áp lực trực tiếp của lưu chất. Thân được chế tạo từ inox 304, hai đầu tích hợp mặt bích để kết nối với đường ống inox công nghiệp.

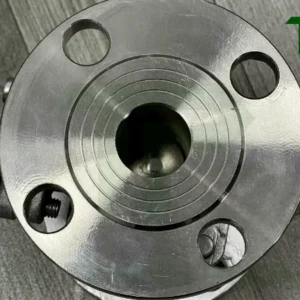

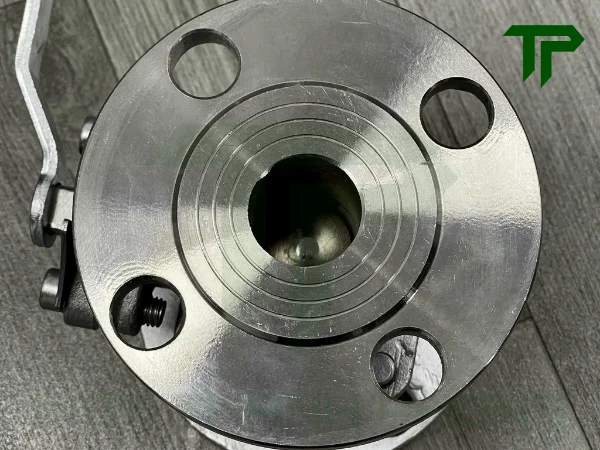

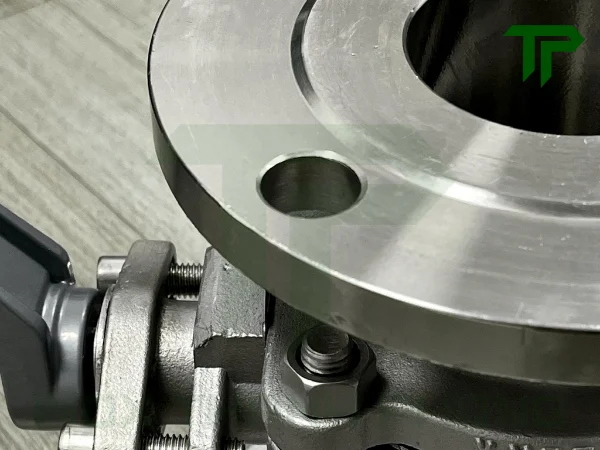

• Mặt bích JIS 10K: Được bố trí ở hai đầu thân van, gia công theo tiêu chuẩn JIS 10K với đường kính ngoài, PCD, số lượng và kích thước lỗ bu lông tương ứng với từng DN. Đây là bộ phận tạo liên kết giữa van với mặt bích của đường ống.
• Bi van: Có dạng hình cầu với một lỗ xuyên tâm ở giữa. Bề mặt bi được gia công nhẵn để giảm ma sát và tiếp xúc tốt với gioăng làm kín. Khi bi xoay 90°, lỗ xuyên tâm sẽ chuyển từ vị trí thông dòng sang vị trí chặn dòng hoặc ngược lại.

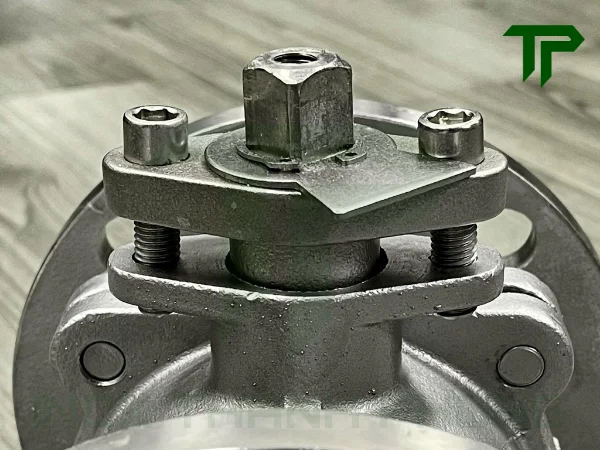

• Trục van: Kết nối trực tiếp giữa tay gạt và bi van, có nhiệm vụ truyền chuyển động xoay từ tay gạt xuống bi bên trong thân van.
• Gioăng làm kín: Sử dụng vật liệu PTFE (Teflon), được bố trí tiếp xúc với bi van nhằm tạo độ kín và hạn chế lưu chất rò rỉ qua vị trí đóng.

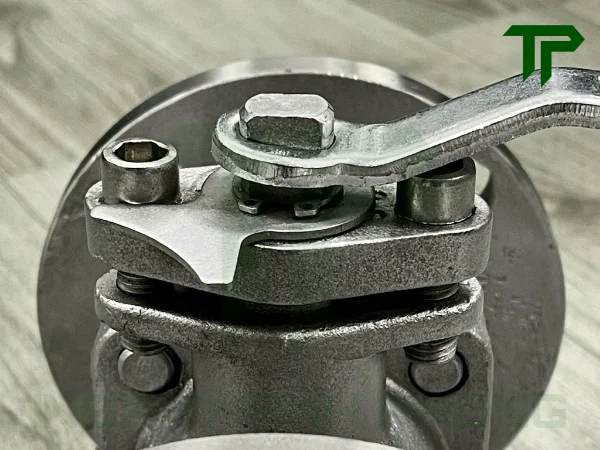

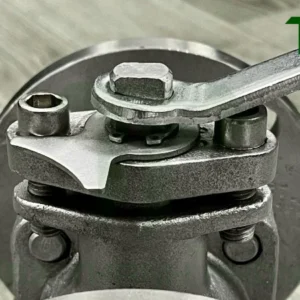

• Tay gạt: Được lắp phía trên trục van để người vận hành thao tác trực tiếp. Chỉ cần xoay tay gạt khoảng 90° là có thể chuyển van từ trạng thái mở hoàn toàn sang đóng hoàn toàn.

2.2. Thông số kỹ thuật van bi JIS 10K inox tay gạt

Van được sản xuất với nhiều kích thước để phù hợp với các hệ thống đường ống công nghiệp sử dụng tiêu chuẩn mặt bích Nhật Bản. Các thông số kỹ thuật cơ bản gồm:

• Vật liệu thân van: Inox 304.
• Kích thước có sẵn: DN25 – DN150.
• Kiểu kết nối: Mặt bích.
• Tiêu chuẩn mặt bích: JIS 10K.
• Phương thức điều khiển: Tay gạt.
• Góc đóng/mở: Khoảng 90°.
• Gioăng làm kín: PTFE (Teflon).
• Môi trường sử dụng: Nước, dầu, khí và các loại lưu chất tương thích với inox 304 và PTFE.
• Xuất xứ: Trung Quốc.

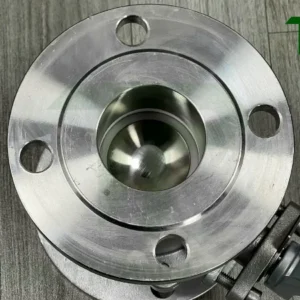

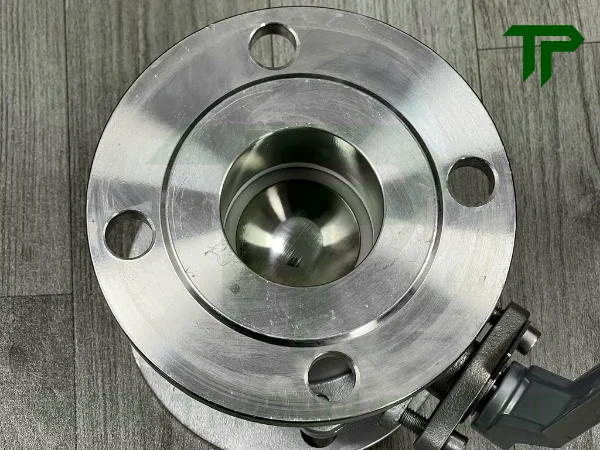

3. Mặt bích JIS 10K trên van bi có gì đặc biệt?

Điểm nổi bật của mặt bích JIS 10K trên van bi là mức độ phổ biến và khả năng đồng bộ cao với các hệ thống đường ống sử dụng tiêu chuẩn Nhật Bản. JIS 10K xuất hiện khá nhiều trên van, bơm, thiết bị và phụ kiện công nghiệp tại Việt Nam cũng như nhiều thị trường châu Á, vì vậy việc lắp mới hoặc thay thế van tương đối thuận tiện.

Trên van bi JIS 10K inox tay gạt, mặt bích được tích hợp trực tiếp ở hai đầu thân van và liên kết với mặt bích đối trên đường ống bằng bulông – đai ốc. Kiểu kết nối này vừa tạo mối nối chắc chắn, ổn định, vừa có thể tháo rời khi cần. So với van bi ren hoặc van bi hàn, việc kiểm tra, bảo trì hay thay thế van thuận tiện hơn vì chỉ cần tháo hệ bulông ở hai đầu mà không phải cắt hoặc hàn lại đường ống.

Các thông số kích thước của mặt bích JIS 10K gồm:

• d: đường kính trong của mặt bích.
• D: đường kính ngoài mặt bích.
• C: đường kính vòng tâm lỗ bulông, hay còn gọi là PCD.
• No.: số lượng lỗ bulông.
• h: đường kính lỗ bulông.
• t: chiều dày mặt bích.

Bảng thông số kích thước mặt bích JIS 10K

Lưu ý: Các kích thước trong bảng chỉ mang tính chất tham khảo. Thông số thực tế của mặt bích trên van có thể có sự chênh lệch tùy theo nhà sản xuất, model hoặc từng lô hàng. Vì vậy, khi cần thay thế hoặc lắp van vào hệ thống có sẵn, nên đối chiếu lại kích thước thực tế hoặc catalogue kỹ thuật của sản phẩm trước khi lắp đặt.

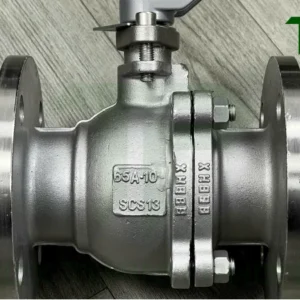

4. Vật liệu inox 304 và PTFE phù hợp với môi trường nào?

Khả năng làm việc của van bi JIS 10K inox tay gạt phụ thuộc nhiều vào hai vật liệu chính là inox 304 ở phần thân, bi và các chi tiết kim loại cùng với PTFE ở bộ phận làm kín. Sự kết hợp này phù hợp với khá nhiều môi trường công nghiệp thông dụng, đặc biệt là các hệ thống nước, khí, dầu và những lưu chất không có tính ăn mòn quá mạnh.

4.1. Inox 304 phù hợp với các môi trường công nghiệp thông thường

Inox 304 có khả năng chống gỉ tốt trong điều kiện làm việc thông thường, bề mặt ổn định và chịu được nhiều loại lưu chất phổ biến. Vì vậy, vật liệu này thường được sử dụng cho hệ thống nước sạch, nước kỹ thuật, khí nén, dầu, dung dịch có tính ăn mòn nhẹ và nhiều tuyến ống công nghiệp.

Đối với van bi, inox 304 còn mang lại độ cứng và độ bền cơ học cần thiết cho thân van, bi van và trục, giúp các chi tiết duy trì hình dạng ổn định trong quá trình đóng mở và chịu áp lực của dòng lưu chất.

Tuy nhiên, inox 304 không phải lựa chọn tối ưu cho mọi môi trường. Với các hệ thống có hàm lượng chloride cao, nước biển, dung dịch muối đậm đặc hoặc hóa chất có tính ăn mòn mạnh, cần cân nhắc sử dụng inox 316 hoặc 316L để tăng khả năng chống ăn mòn.

4.2. PTFE phù hợp với nhiều loại lưu chất và có khả năng làm kín tốt

PTFE, thường được gọi là Teflon, được sử dụng chủ yếu ở vị trí seat làm kín giữa bi van và thân van. Vật liệu này có hệ số ma sát thấp, giúp bi van xoay nhẹ hơn, đồng thời tạo bề mặt tiếp xúc kín quanh bi khi van chuyển về trạng thái đóng.

PTFE có khả năng kháng nhiều loại hóa chất và ít phản ứng với nhiều môi trường lưu chất, vì vậy thường phù hợp với nước, khí, dầu và nhiều dung dịch hóa chất công nghiệp. Đây cũng là lý do PTFE được sử dụng rất phổ biến trên các dòng van bi công nghiệp.

Dù vậy, khi làm việc ở nhiệt độ cao hoặc trong môi trường hóa chất đặc biệt, cần kiểm tra thêm giới hạn nhiệt độ và khả năng tương thích của PTFE với lưu chất thực tế. Nhiệt độ càng cao, đặc tính làm kín của seat và khả năng chịu áp của toàn bộ van càng cần được xem xét kỹ.

5. Những giới hạn khi sử dụng van bi JIS 10K tay gạt

Mặc dù van bi JIS 10K tay gạt có kết cấu chắc chắn, đóng mở nhanh và phù hợp với nhiều hệ thống công nghiệp, loại van này vẫn có một số giới hạn nhất định về kích thước, phương thức vận hành và điều kiện lắp đặt. Việc hiểu rõ các giới hạn này giúp tránh tình trạng chọn van đúng tiêu chuẩn nhưng lại không phù hợp với cách vận hành thực tế của hệ thống.

• DN càng lớn thì lực thao tác càng tăng: Khi kích thước van tăng, bi van và toàn bộ cơ cấu bên trong cũng lớn hơn, làm mô-men đóng mở tăng theo. Với các cỡ van lớn, thao tác hoàn toàn bằng tay gạt có thể trở nên nặng và kém thuận tiện, đặc biệt nếu van phải đóng mở thường xuyên.
• Tay gạt cần đủ không gian để xoay: Van bi tay gạt thường đóng mở trong khoảng 90°, vì vậy khu vực lắp đặt phải có đủ khoảng trống để tay gạt di chuyển hết hành trình. Nếu van đặt sát tường, gần thiết bị khác hoặc trong không gian chật hẹp, việc vận hành có thể bị cản trở.
• Không phù hợp với vị trí khó tiếp cận: Với van lắp trên cao, trong hầm kỹ thuật hoặc ở khu vực người vận hành khó tiếp cận, tay gạt thủ công sẽ không thuận tiện. Trong trường hợp này nên cân nhắc sử dụng bộ điều khiển điện hoặc khí nén.
• Không phù hợp với hệ thống cần tự động hóa: Tay gạt chỉ cho phép thao tác trực tiếp tại vị trí lắp van. Nếu hệ thống yêu cầu đóng mở từ xa, liên động với cảm biến hoặc điều khiển theo tín hiệu PLC thì loại tay gạt thông thường sẽ không đáp ứng được.
• Không phải lựa chọn tối ưu để điều tiết liên tục: Van bi tiêu chuẩn phù hợp nhất với trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Dù có thể giữ tay gạt ở vị trí trung gian để thay đổi lưu lượng, việc sử dụng theo kiểu này trong thời gian dài có thể làm dòng chảy tập trung vào một vùng của seat, khiến bộ phận làm kín bị mài mòn nhanh hơn. Thay vào đó có thể cân nhắc sử dụng van bướm inox để đạt được hiệu quả vận hành phù hợp hơn.
• Áp suất và nhiệt độ phải theo đúng giới hạn của từng model: Ký hiệu JIS 10K thể hiện cấp kết nối mặt bích, không có nghĩa mọi van đều có khả năng làm việc giống nhau trong mọi điều kiện. Giới hạn vận hành thực tế còn phụ thuộc vào thiết kế thân van, vật liệu seat, nhiệt độ và thông số do nhà sản xuất công bố.

6. Những điểm cần kiểm tra trước khi lắp hoặc thay van

Trước khi lắp mới hoặc thay thế van bi JIS 10K inox tay gạt, cần kiểm tra đồng thời cả kích thước kết nối, thông số làm việc và không gian lắp đặt. Việc chỉ dựa vào DN là chưa đủ, bởi ngay cả khi cùng kích thước danh nghĩa và cùng chuẩn JIS 10K, từng model van vẫn có thể khác nhau về chiều dài thân hoặc kết cấu tổng thể.

Các thông tin nên kiểm tra gồm:

• DN của van và đường ống: Cần xác định đúng kích thước danh nghĩa để tránh chọn sai cỡ van.
• Tiêu chuẩn mặt bích JIS 10K: Kiểm tra PCD, số lượng lỗ, đường kính lỗ bulông và kích thước mặt bích để đảm bảo khả năng lắp ghép.
• Chiều dài tổng thể của van: Đặc biệt quan trọng khi thay van cũ trên hệ thống có sẵn, vì khoảng cách giữa hai mặt bích đường ống đã cố định.
• Vật liệu thân và gioăng: Inox 304 và PTFE phải phù hợp với loại lưu chất thực tế.
• Áp suất và nhiệt độ làm việc: Cần nằm trong giới hạn cho phép của van.
• Không gian thao tác tay gạt: Phải đủ khoảng trống để tay gạt có thể xoay hết góc đóng/mở mà không bị vướng đường ống, tường hoặc thiết bị khác.
• Tình trạng mặt bích đối: Bề mặt tiếp xúc, lỗ bulông và độ đồng tâm cần được kiểm tra trước khi lắp van mới.

Đối với trường hợp thay thế van cũ, nên đo trực tiếp chiều dài thân van, kiểm tra kích thước mặt bích và đối chiếu với catalogue của van mới trước khi đặt hàng. Đây là cách đơn giản nhất để hạn chế tình trạng mua đúng DN nhưng vẫn không lắp vừa vào vị trí hiện có.

7. Những vấn đề thường gặp khi sử dụng

Trong quá trình vận hành lâu dài, van bi JIS 10K inox tay gạt có thể phát sinh một số vấn đề liên quan đến bộ phận làm kín, bi van, trục hoặc vị trí kết nối mặt bích. Phần lớn các hiện tượng này thường xuất hiện khi van làm việc trong môi trường có cặn, đóng mở nhiều hoặc các chi tiết làm kín đã xuống cấp.

• Tay gạt ngày càng nặng: Thường liên quan đến cặn bám trên bi, ma sát tăng tại seat hoặc trục van hoạt động không còn trơn tru. Không nên cố dùng lực quá lớn vì có thể ảnh hưởng đến tay gạt hoặc trục van.
• Van đóng nhưng vẫn lọt lưu chất: Có thể xảy ra khi seat PTFE bị mòn, biến dạng, bám dị vật hoặc bề mặt bi bị trầy xước khiến khả năng tiếp xúc kín giảm.
• Rò rỉ tại trục van: Thường xuất hiện khi bộ phận làm kín quanh trục bị lão hóa, mòn hoặc mất lực ép sau thời gian sử dụng.
• Rò tại vị trí mặt bích: Cần kiểm tra gioăng mặt bích, độ phẳng bề mặt tiếp xúc và lực siết bulông. Bulông siết không đều cũng có thể làm gioăng chịu lực không đồng đều và phát sinh rò rỉ.
• Bi van bị bám cặn: Thường gặp trong hệ thống có lưu chất chứa cặn hoặc chất rắn lơ lửng. Cặn tích tụ lâu ngày có thể làm tăng lực đóng mở và ảnh hưởng đến bề mặt làm kín.

Khi xuất hiện hiện tượng tay gạt nặng bất thường, rò rỉ hoặc van không đóng kín, nên kiểm tra sớm thay vì tiếp tục vận hành bằng lực lớn. Việc xác định đúng nguyên nhân ở seat, bi, trục hay mối nối mặt bích sẽ giúp xử lý đúng vị trí và tránh phải thay toàn bộ van khi chưa cần thiết.

8. Mua van bi JIS 10K inox tay gạt tại Inox Thanh Phong

Inox Thanh Phong cung cấp van bi JIS 10K inox tay gạt phục vụ cho các hệ thống đường ống công nghiệp sử dụng kết nối mặt bích theo tiêu chuẩn Nhật Bản. Sản phẩm được lựa chọn theo đúng kích thước DN, vật liệu và tiêu chuẩn mặt bích nhằm đảm bảo khả năng lắp ghép đồng bộ với đường ống hiện có.

Khi đặt mua van bi mặt bích JIS 10K tại Inox Thanh Phong, khách hàng có thể được hỗ trợ:

• Cung cấp van bi inox 304 với nhiều kích thước từ DN25 đến DN150.
• Kiểm tra đúng tiêu chuẩn mặt bích JIS 10K theo kích thước đường ống.
• Hỗ trợ đối chiếu DN, đường kính mặt bích, PCD và số lượng lỗ bu lông khi cần.
• Tư vấn lựa chọn van phù hợp với môi trường nước, khí nén, dầu và các lưu chất công nghiệp.
• Cung cấp đầy đủ VAT, CO-CQ theo yêu cầu đơn hàng.
• Hỗ trợ giao hàng trên toàn quốc.

Đối với các hệ thống đang sử dụng sẵn mặt bích JIS 10K, việc xác định đúng DN, vật liệu van và điều kiện làm việc thực tế sẽ giúp lựa chọn sản phẩm phù hợp hơn và hạn chế tình trạng sai tiêu chuẩn kết nối khi lắp đặt.

Khách hàng có nhu cầu báo giá có thể gửi kích thước van, số lượng và môi trường sử dụng để Inox Thanh Phong kiểm tra hàng và tư vấn nhanh hơn.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp về van bi JIS 10K inox tay gạt

Van bi JIS 10K chịu được áp suất bao nhiêu?
JIS 10K là cấp áp suất danh nghĩa thuộc hệ tiêu chuẩn JIS của Nhật Bản. Tuy nhiên, áp suất làm việc thực tế của van còn phụ thuộc vào vật liệu thân van, gioăng làm kín, nhiệt độ và thiết kế của từng nhà sản xuất. Vì vậy, khi sử dụng trong hệ thống có áp suất cao hoặc nhiệt độ lớn nên kiểm tra thông số kỹ thuật cụ thể của từng model van.

Van bi JIS 10K có lắp được với mặt bích BS PN16 không?
Không nên mặc định rằng hai loại này có thể lắp trực tiếp với nhau. Mặt bích JIS 10K và BS PN16 thuộc hai hệ tiêu chuẩn khác nhau nên các thông số như đường kính ngoài, PCD, số lượng lỗ và đường kính lỗ bu lông có thể không giống nhau. Trước khi lắp cần đối chiếu kích thước thực tế của hai mặt bích.

Van bi JIS 10K inox 304 có sử dụng được cho hóa chất không?
Có thể sử dụng với một số loại hóa chất tương thích với inox 304 và gioăng PTFE, nhưng không phải mọi môi trường hóa chất đều phù hợp. Với các dung dịch có tính ăn mòn mạnh, chứa chloride cao hoặc yêu cầu chống ăn mòn cao hơn, cần xem xét vật liệu inox 316 hoặc 316L và kiểm tra thêm khả năng tương thích của gioăng.

Van bi JIS 10K tay gạt có dùng để điều tiết lưu lượng được không?
Van có thể mở ở các vị trí trung gian để thay đổi tiết diện dòng chảy, nhưng van bi tay gạt chủ yếu phù hợp cho nhiệm vụ đóng và mở hoàn toàn. Nếu hệ thống cần điều tiết lưu lượng thường xuyên và chính xác, nên sử dụng loại van có đặc tính điều tiết phù hợp hơn.

Làm sao nhận biết van bi JIS 10K đang đóng hay mở?
Có thể quan sát trực tiếp vị trí của tay gạt. Khi tay gạt nằm song song với đường ống, van thường ở trạng thái mở; khi tay gạt vuông góc với đường ống, van ở trạng thái đóng. Đây cũng là cách đơn giản để người vận hành kiểm tra nhanh trạng thái của van tại hiện trường.
