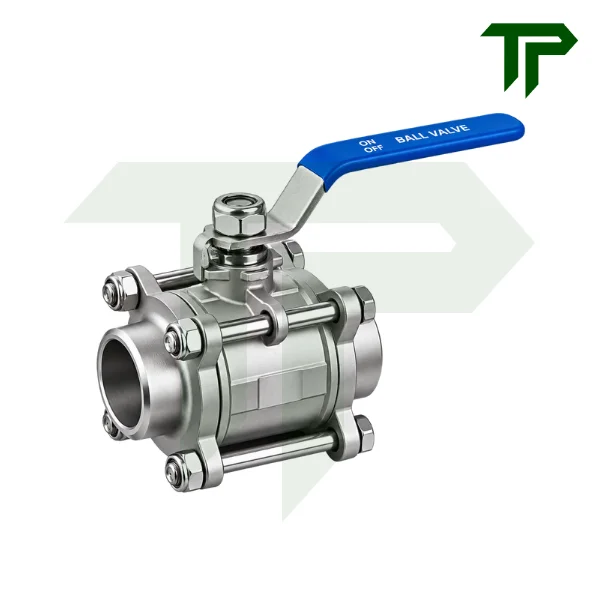

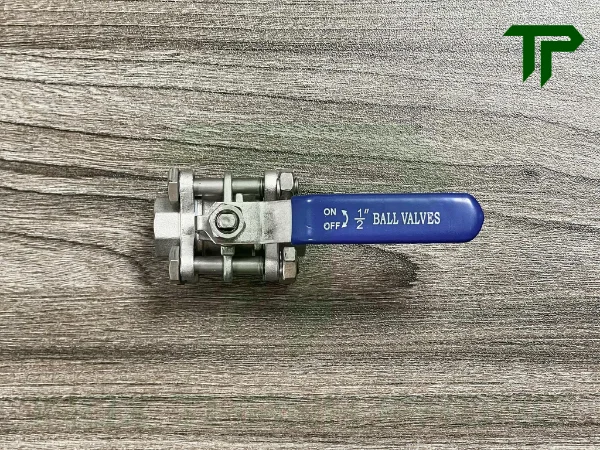

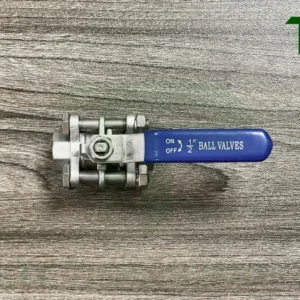

Van Bi 3PC Hàn Tay Gạt Inox

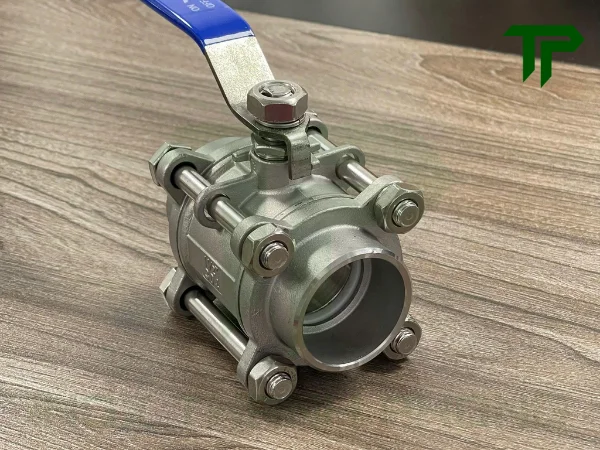

1. Van bi 3PC hàn tay gạt inox là gì?

Van bi 3PC hàn tay gạt inox là dòng van bi công nghiệp có thân được chia thành 3 phần riêng biệt, gồm một thân van trung tâm và hai đầu nối hàn. Các phần này được liên kết với nhau bằng hệ thống bulông, trong khi việc đóng mở van được thực hiện thủ công bằng tay gạt phía trên.

Hai đầu của van được hàn trực tiếp vào đường ống, tạo thành mối nối cố định và chắc chắn. Đây cũng là điểm khác biệt rõ nhất so với van bi 3PC nối ren. Loại nối ren sử dụng ren trong hoặc ren ngoài để vặn trực tiếp với đường ống, thuận tiện khi cần tháo lắp toàn bộ van; trong khi loại nối hàn phù hợp hơn với những tuyến ống cần kết nối cố định, hạn chế phát sinh điểm rò rỉ tại vị trí liên kết.

Mặc dù hai đầu van được hàn cố định vào đường ống, thiết kế 3PC vẫn cho phép tháo riêng phần thân van ở giữa bằng cách tháo các bulông liên kết. Nhờ đó, khi cần kiểm tra hoặc thay thế bi van, seat PTFE, gioăng làm kín và các chi tiết bên trong, người vận hành không phải cắt hai đầu van ra khỏi đường ống như các loại van thân liền.

Van bi 3PC hàn tay gạt thường được sản xuất bằng inox 304 hoặc inox 316, kết hợp seat làm kín PTFE. Sản phẩm được sử dụng trên các hệ thống dẫn nước, khí nén, dầu và nhiều loại lưu chất công nghiệp khác, đặc biệt ở những vị trí cần mối nối chắc chắn như dạng hàn nhưng vẫn muốn thuận tiện cho việc bảo trì thân van về sau.

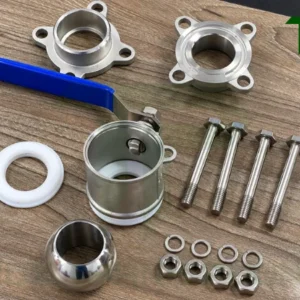

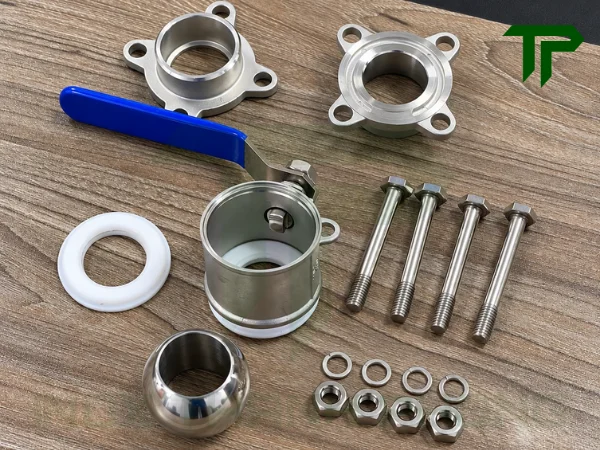

2. Cấu tạo của van bi 3PC hàn tay gạt inox

Van bi 3PC hàn tay gạt inox được cấu thành từ cụm thân giữa, hai đầu nối hàn và bộ phận đóng mở bên trong. Các chi tiết được liên kết bằng bulông nên có thể tháo rời từng phần khi cần kiểm tra hoặc bảo trì.

Các bộ phận chính gồm:

• Thân van trung tâm: Là phần hình trụ nằm giữa, chứa bi van, seat và cơ cấu trục. Phía trên thân được lắp trục và tay gạt để điều khiển trạng thái đóng mở của van.
• Hai đầu nối hàn: Được bố trí ở hai phía của thân van và là bộ phận hàn trực tiếp với đường ống inox công nghiệp. Trên mỗi đầu nối có các tai bắt bulông để liên kết với cụm thân giữa.
• Bi van: Có dạng hình cầu với lỗ xuyên tâm, được gia công từ inox và đánh bóng bề mặt. Khi lắp hoàn chỉnh, bi nằm giữa các seat và là chi tiết trực tiếp đóng hoặc mở đường lưu chất.
• Seat PTFE: Là các vòng làm kín được bố trí hai bên bi van. Vật liệu PTFE có bề mặt ma sát thấp, giúp bi xoay nhẹ đồng thời tạo độ kín giữa bi và thân van khi van đóng.
• Trục van: Nằm phía trên bi, có nhiệm vụ liên kết bi van với tay gạt và truyền chuyển động từ bên ngoài xuống bên trong thân van.
• Tay gạt: Trong hình là tay gạt kim loại có lớp bọc màu xanh, giúp thao tác cầm nắm thuận tiện. Tay gạt kết nối trực tiếp với trục để điều khiển van bằng thao tác xoay.
• Bulông, đai ốc và vòng đệm: Bộ van sử dụng các bulông dài xuyên qua phần tai của hai đầu nối, kết hợp với đai ốc và vòng đệm để ép chặt toàn bộ ba phần thân thành một cụm thống nhất.
• Các chi tiết làm kín: Ngoài seat PTFE tiếp xúc với bi, van còn có các vòng làm kín tại khu vực trục và vị trí tiếp giáp giữa các phần thân nhằm hạn chế lưu chất rò ra ngoài trong quá trình vận hành.

3. Thông số kỹ thuật van bi 3PC hàn tay gạt inox

Van bi 3PC hàn tay gạt inox được sản xuất với dải kích thước từ DN15 đến DN100, sử dụng thân inox 304 hoặc inox 316 và gioăng PTFE. Sản phẩm dùng kiểu kết nối hàn trực tiếp với đường ống, phù hợp với các hệ thống cần liên kết chắc chắn và ổn định trong quá trình vận hành.

• Chất liệu thân van: Inox 304 / Inox 316
• Gioăng làm kín: PTFE (Teflon)
• Kích thước (DN): DN15 – DN100
• Kiểu kết nối: Nối hàn
• Bộ phận điều khiển: Tay gạt (lever), đóng mở theo góc 90°
• Xuất xứ: Trung Quốc

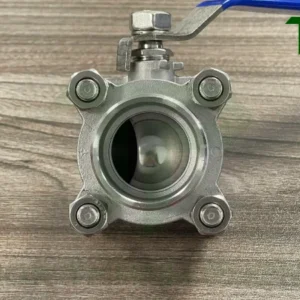

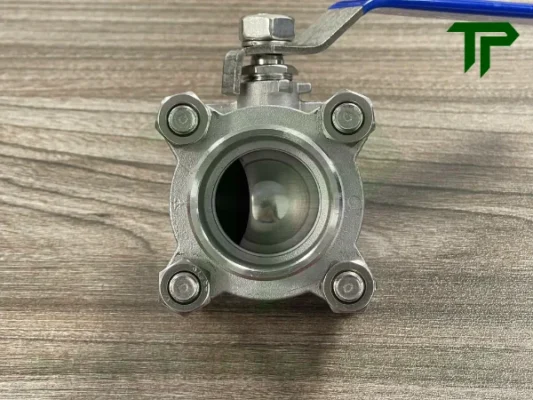

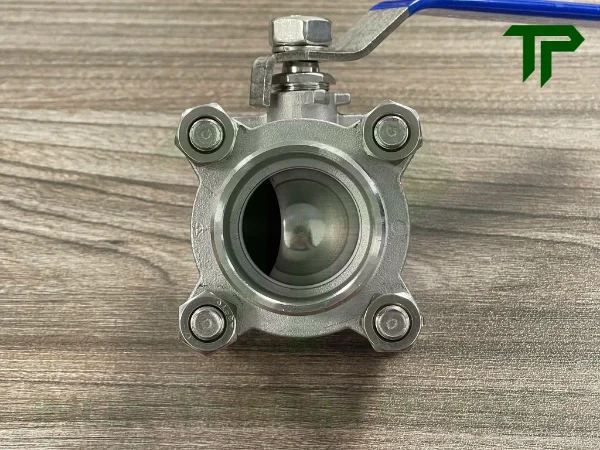

4. Ưu điểm và hạn chế của van bi 3PC hàn tay gạt inox

Van bi 3PC hàn tay gạt inox phù hợp với những hệ thống cần mối nối cố định, chắc chắn nhưng vẫn muốn giữ khả năng tháo thân van để bảo trì. Tuy nhiên, do sử dụng kết nối hàn nên sản phẩm cũng có một số yêu cầu riêng trong quá trình lắp đặt và sử dụng.

4.1. Ưu điểm nổi bật

• Mối nối hàn chắc chắn: Hai đầu van được hàn trực tiếp với đường ống, hạn chế các vị trí có khả năng phát sinh rò rỉ và phù hợp với những tuyến ống vận hành cố định trong thời gian dài.
• Bảo trì thuận tiện: Kết cấu 3PC cho phép tháo cụm thân giữa để kiểm tra, vệ sinh hoặc thay thế bi van, seat PTFE và gioăng mà không cần cắt hai đầu đã hàn khỏi đường ống.
• Đóng mở nhanh: Tay gạt vận hành theo góc 90°, giúp người sử dụng dễ dàng nhận biết trạng thái đóng hoặc mở và thao tác nhanh khi cần cô lập dòng lưu chất.
• Độ bền tốt: Vật liệu inox 304 hoặc inox 316 có khả năng chống gỉ và ăn mòn tốt hơn nhiều vật liệu thép thông thường, phù hợp với nước, khí, dầu và nhiều môi trường công nghiệp khác.
• Phù hợp với hệ thống cần sử dụng lâu dài: Khi các chi tiết làm kín bị hao mòn, có thể thay thế riêng phần bên trong thay vì phải thay toàn bộ van, giúp việc bảo trì chủ động hơn.

4.2. Hạn chế cần lưu ý

• Van cần được hàn trực tiếp với đường ống, vì vậy thời gian và yêu cầu kỹ thuật lắp đặt cao hơn so với van nối ren.
• Trong quá trình hàn phải kiểm soát nhiệt để tránh ảnh hưởng đến seat PTFE và gioăng làm kín. Với van 3PC, nên tháo cụm thân giữa ra trước khi thực hiện mối hàn nếu điều kiện lắp đặt cho phép.
• Do hai đầu đã được hàn cố định, loại van này không thuận tiện bằng van nối ren nếu hệ thống thường xuyên phải tháo toàn bộ thiết bị hoặc thay đổi bố trí đường ống.
• Kết cấu 3 mảnh và hệ thống bulông khiến van thường có giá thành cao hơn các dòng van bi thân liền đơn giản, nhưng đổi lại khả năng bảo trì tốt hơn trong quá trình sử dụng.

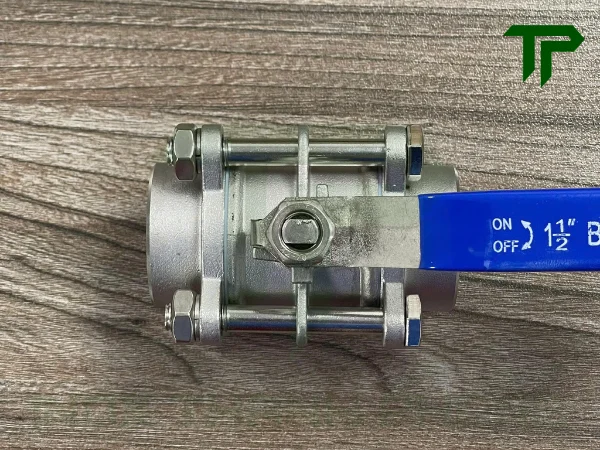

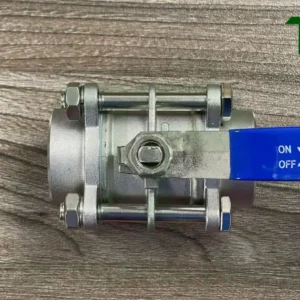

5. Hướng dẫn lắp đặt van bi 3PC inox nối hàn đúng kỹ thuật

Khi lắp van bi 3PC inox nối hàn, điều quan trọng không chỉ là tạo được mối hàn kín mà còn phải giữ đúng khoảng cách giữa hai đầu nối và hạn chế nhiệt tác động đến seat PTFE, gioăng làm kín bên trong van. Nhờ thiết kế 3 mảnh, phần thân giữa có thể tháo rời trong quá trình hàn để việc thi công an toàn và thuận tiện hơn.

Quá trình lắp đặt có thể thực hiện theo các bước sau:

1. Kiểm tra và căn chỉnh vị trí lắp van: Làm sạch hai đầu ống, loại bỏ ba via, dầu mỡ và tạp chất. Đặt van vào đúng vị trí, căn sao cho hai đầu van và đường ống đồng tâm, không để đường ống bị lệch rồi dùng van để ép kéo về vị trí.
2. Hàn đính hai đầu nối để cố định: Khi van đã được căn đúng vị trí, thực hiện một số điểm hàn đính ngắn để giữ chính xác khoảng cách giữa hai đầu nối. Không nên hàn hoàn thiện ngay khi toàn bộ thân van vẫn đang lắp trên đường ống.
3. Tháo cụm thân giữa trước khi hàn hoàn thiện: Tháo các bulông liên kết và đưa phần thân giữa ra ngoài. Đây là cụm chứa bi van, seat PTFE và các gioăng làm kín nên việc tháo ra sẽ giúp hạn chế nhiệt hàn truyền vào làm biến dạng hoặc ảnh hưởng đến khả năng làm kín của van.
4. Hàn hoàn thiện hai đầu van với đường ống: Tiến hành hàn đều quanh chu vi, tránh tập trung nhiệt quá lâu tại một vị trí. Hai đầu nối đã được hàn đính từ trước sẽ giúp giữ đúng tâm và đúng khoảng cách để sau khi hàn vẫn có thể lắp cụm thân giữa trở lại dễ dàng.
5. Chờ nguội và lắp lại thân van: Sau khi hoàn thành mối hàn cần để khu vực đầu nối nguội ổn định rồi mới lắp thân giữa. Kiểm tra lại seat, gioăng và bề mặt tiếp xúc trước khi lắp, sau đó siết các bulông lần lượt và đối xứng để lực ép được phân bố đều.
6. Kiểm tra trước khi đưa vào sử dụng: Đóng mở tay gạt vài lần để kiểm tra bi van chuyển động bình thường, sau đó thử kín hệ thống và quan sát tại mối hàn, vị trí ghép thân 3PC và trục van. Nếu xuất hiện rò rỉ cần xử lý trước khi đưa van vào vận hành chính thức.

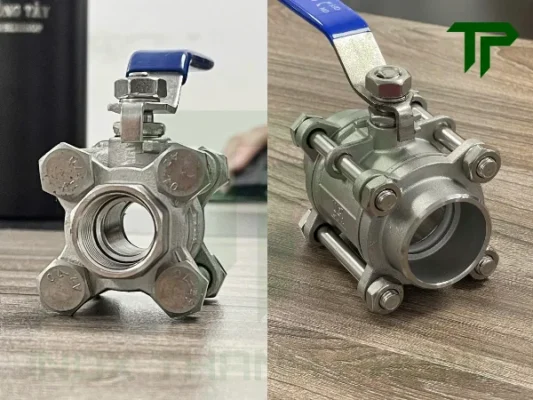

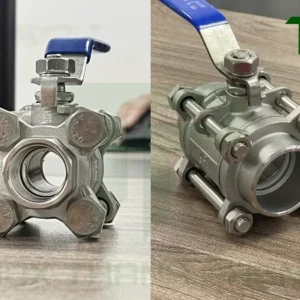

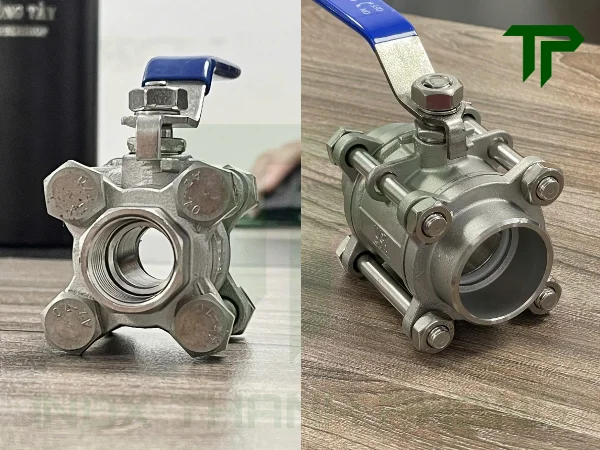

6. Van bi 3PC đầu hàn khác gì van bi 3PC nối ren?

Van bi 3PC đầu hàn và van bi 3PC nối ren đều có kết cấu thân ba mảnh, cùng sử dụng cơ cấu bi xoay 90° và đều cho phép tháo phần thân giữa để kiểm tra, thay seat hoặc bảo trì các chi tiết bên trong. Vì vậy, điểm khác biệt quan trọng nhất giữa hai loại không nằm ở cấu tạo thân van mà nằm ở cách van được gắn vào đường ống.

Có thể hiểu đơn giản: van bi 3PC đầu hàn được thiết kế theo hướng lắp cố định vào tuyến ống nhưng vẫn bảo trì được thân van, còn van bi 3PC nối ren được thiết kế theo hướng tháo lắp linh hoạt cả van khỏi hệ thống.

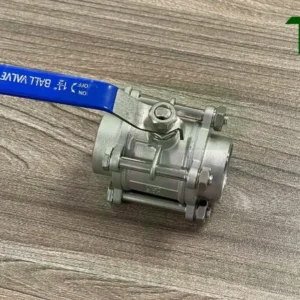

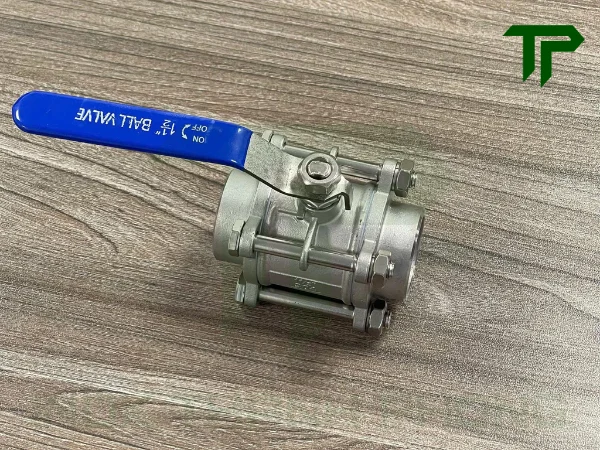

7. Ứng dụng của van bi 3PC hàn tay gạt inox

Nhờ sử dụng kết nối hàn cố định, thân van 3 mảnh và cơ cấu đóng mở nhanh 90°, van bi 3PC hàn tay gạt inox được sử dụng chủ yếu trên các tuyến ống công nghiệp cần khả năng đóng ngắt dòng chảy ổn định nhưng vẫn muốn giữ sự thuận tiện khi bảo trì phần thân van. So với kiểu nối ren, đầu hàn đặc biệt phù hợp với những hệ thống được lắp đặt lâu dài và ít thay đổi vị trí thiết bị.

Một số ứng dụng phổ biến gồm:

• Hệ thống cấp và tuần hoàn nước: Van được sử dụng trên các đường ống nước sạch, nước kỹ thuật, nước làm mát hoặc các tuyến tuần hoàn trong nhà máy. Kết nối hàn giúp tuyến ống gọn và hạn chế thêm các vị trí làm kín bằng ren.
• Đường ống khí nén và khí kỹ thuật: Cơ cấu bi xoay 90° cho phép đóng mở nhanh, phù hợp tại các vị trí cần cô lập từng nhánh đường ống để vận hành hoặc bảo trì thiết bị. Khi lựa chọn cần kiểm tra áp suất làm việc thực tế của hệ thống với thông số của van.
• Hệ thống dẫn dầu và chất lỏng công nghiệp: Van bi 3PC hàn inox có thể sử dụng trên các tuyến dầu, chất bôi trơn và nhiều loại chất lỏng công nghiệp khi vật liệu inox, seat PTFE và các gioăng bên trong tương thích với lưu chất.
• Đường ống hóa chất: Phiên bản inox 316 thường được cân nhắc cho những môi trường có yêu cầu chống ăn mòn cao hơn inox 304. Tuy nhiên, khả năng sử dụng với hóa chất không chỉ phụ thuộc vào vật liệu thân van mà còn phải kiểm tra khả năng tương thích của PTFE, gioăng trục và các vật liệu làm kín với từng loại hóa chất cụ thể.
• Hệ thống máy móc và dây chuyền sản xuất: Van thường được lắp tại đầu vào, đầu ra của bồn chứa, máy bơm, thiết bị xử lý hoặc từng nhánh đường ống để chủ động cô lập thiết bị khi cần sửa chữa. Kết cấu 3PC đặc biệt hữu ích ở những vị trí này vì phần thân giữa có thể tháo ra bảo trì trong khi hai đầu hàn vẫn giữ nguyên trên đường ống.
• Các tuyến ống công nghiệp vận hành lâu dài: Đây là nhóm ứng dụng thể hiện rõ lợi thế của van đầu hàn. Sau khi hệ thống đã được bố trí ổn định, mối hàn tạo kết nối cố định và chắc chắn; trong khi thiết kế 3PC vẫn cho phép tiếp cận các chi tiết bên trong khi cần thay seat, gioăng hoặc kiểm tra bi van.

8. Mua van bi 3PC hàn tay gạt inox ở đâu?

Inox Thanh Phong là đơn vị chuyên cung cấp van inox, ống inox và phụ kiện đường ống cho các nhà máy, đơn vị thi công và doanh nghiệp sản xuất trên toàn quốc. Trong quá trình hoạt động, chúng tôi đã từng thực hiện nhiều đơn hàng vật tư cho các đơn vị như Hateco, SABECO, INTECH, Dược Hoa Linh cùng nhiều doanh nghiệp và nhà thầu khác.

Đối với van bi 3PC hàn tay gạt inox, Inox Thanh Phong cung cấp nhiều quy cách với vật liệu phổ biến là inox 304 và inox 316, phù hợp cho các hệ thống đường ống nước, khí, dầu và nhiều môi trường công nghiệp khác. Sản phẩm sử dụng kiểu kết nối hàn trực tiếp, seat PTFE làm kín và tay gạt đóng mở nhanh 90°, đáp ứng tốt nhu cầu đóng ngắt dòng chảy trên đường ống.

Trước khi giao hàng, khách hàng có thể đối chiếu trực tiếp các thông tin quan trọng như kích thước van, đường kính đầu hàn, vật liệu thân van, vật liệu seat, áp suất và nhiệt độ làm việc. Việc kiểm tra đúng quy cách ngay từ đầu đặc biệt cần thiết đối với van nối hàn, bởi hai đầu van sẽ được liên kết trực tiếp với đường ống trong quá trình thi công.

Bên cạnh van bi 3PC đầu hàn, Inox Thanh Phong còn có khả năng cung cấp đồng bộ nhiều loại ống inox, cút, tê, côn thu, mặt bích, van công nghiệp và phụ kiện đường ống khác. Điều này thuận tiện đối với các đơn hàng công trình hoặc hệ thống cần sử dụng nhiều loại vật tư có cùng kích thước và vật liệu.

Inox Thanh Phong phục vụ cả nhu cầu mua lẻ, mua số lượng lớn và đơn hàng theo dự án, đồng thời hỗ trợ hóa đơn VAT, CO-CQ theo từng lô hàng và giao hàng trên toàn quốc. Khách hàng có nhu cầu mua van bi 3PC hàn tay gạt inox có thể gửi kích thước, vật liệu và số lượng cần sử dụng để được kiểm tra hàng và báo giá theo đúng quy cách.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp về van bi 3PC hàn tay gạt inox

Van bi 3PC hàn có tháo ra bảo trì được sau khi đã hàn vào đường ống không?
Có. Điểm đặc trưng của kết cấu 3PC là phần thân van được chia thành ba mảnh, trong đó hai đầu kết nối có thể hàn cố định với đường ống còn cụm thân giữa được liên kết bằng bulông. Khi cần bảo trì, người vận hành có thể tháo cụm thân giữa để kiểm tra bi van, seat PTFE, gioăng hoặc các chi tiết bên trong mà không nhất thiết phải cắt bỏ hai đầu van đã hàn vào đường ống.

Van bi 3PC hàn inox 304 và inox 316 khác nhau như thế nào?
Hai loại có cấu tạo và nguyên lý hoạt động tương tự nhau, khác biệt chủ yếu nằm ở vật liệu chế tạo. Van inox 304 phù hợp với nhiều hệ thống nước, khí, dầu và môi trường công nghiệp thông thường. Trong khi đó, inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường có tính ăn mòn cao hoặc có thành phần hóa chất phù hợp. Việc lựa chọn inox 304 hay inox 316 nên căn cứ vào môi chất, nhiệt độ, áp suất và điều kiện làm việc thực tế, thay vì chỉ lựa chọn theo giá thành.

Khi hàn van bi 3PC vào đường ống có cần tháo thân giữa ra không?
Đối với van bi 3PC, việc tháo cụm thân giữa trước khi hàn hai đầu kết nối là phương án thường được áp dụng để hạn chế nhiệt từ mối hàn truyền vào seat và các chi tiết làm kín bên trong. Sau khi mối hàn đã hoàn thiện và nguội, cụm thân giữa được lắp lại đúng vị trí, sau đó các bulông được siết đều để đảm bảo độ kín và độ đồng tâm của van. Cách lắp này giúp giảm nguy cơ nhiệt độ cao trong quá trình hàn làm ảnh hưởng đến seat PTFE hoặc gioăng làm kín.

Van bi 3PC hàn có dùng để điều tiết lưu lượng được không?
Van có thể làm thay đổi tiết diện dòng chảy khi bi được giữ ở vị trí mở một phần, nhưng van bi tay gạt thông thường phù hợp nhất với chức năng đóng hoặc mở hoàn toàn. Nếu thường xuyên sử dụng van ở trạng thái mở một phần để điều tiết, dòng lưu chất có thể tập trung với vận tốc cao tại một khu vực của bi và seat, từ đó làm tăng mức độ mài mòn và ảnh hưởng đến độ kín sau một thời gian sử dụng. Đối với hệ thống cần điều chỉnh lưu lượng liên tục hoặc yêu cầu độ chính xác cao, nên sử dụng loại van có đặc tính điều tiết phù hợp hơn.

Van bi 3PC đầu hàn và van bi 3PC nối ren nên chọn loại nào?
Van bi 3PC đầu hàn phù hợp với các tuyến ống yêu cầu liên kết chắc chắn, hạn chế mối nối ren và ít tháo toàn bộ van khỏi hệ thống. Sau khi thi công, hai đầu hàn trở thành một phần cố định của tuyến ống nhưng cụm thân giữa vẫn có thể tháo để bảo trì. Trong khi đó, van bi 3PC nối ren thuận tiện hơn khi hệ thống thường xuyên phải tháo lắp, thay đổi thiết bị hoặc không muốn thực hiện công đoạn hàn. Nếu ưu tiên độ chắc chắn và kết nối cố định, loại đầu hàn sẽ phù hợp hơn. Nếu ưu tiên khả năng tháo lắp nhanh, phiên bản nối ren sẽ thuận tiện hơn.
