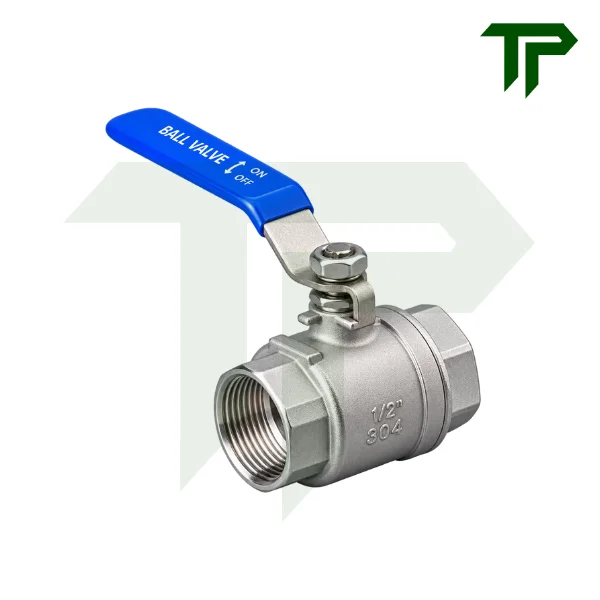

Van Bi Ren Inox 2PC Tay Gạt

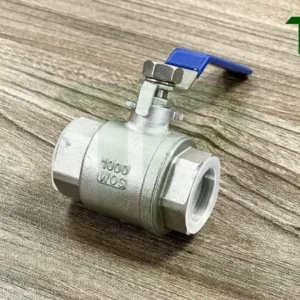

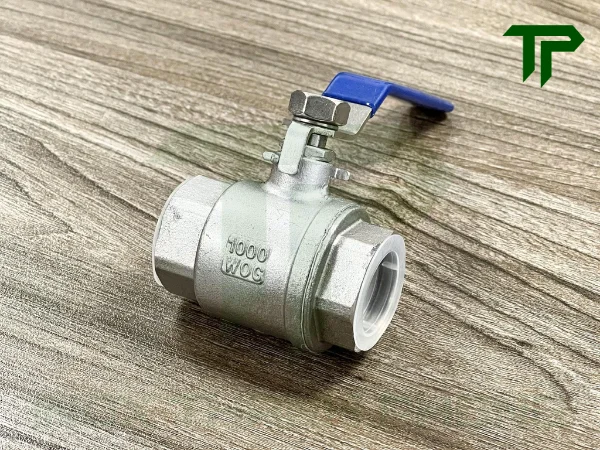

1. Van bi ren inox 2PC tay gạt là gì?

Van bi ren inox 2PC tay gạt hay còn được gọi là van bi 2 mảnh inox tay gạt hoặc van bi inox 2 thân nối ren. Đây là dòng van bi có phần thân được cấu tạo từ 2 mảnh ghép lại với nhau, sử dụng tay gạt để điều khiển đóng hoặc mở dòng lưu chất trong đường ống.

Bên trong thân van là bi van có lỗ xuyên tâm, được liên kết với tay gạt thông qua trục van. Khi xoay tay gạt một góc 90°, bi van sẽ quay theo; lỗ bi nằm cùng hướng với đường ống thì van mở, còn khi lỗ bi xoay vuông góc với dòng chảy thì van chuyển sang trạng thái đóng. Cơ chế này giúp van đóng mở nhanh và dễ xác định trạng thái trong quá trình vận hành.

Van thường được thiết kế kết nối ren tại hai đầu, cho phép lắp trực tiếp với đường ống hoặc phụ kiện có đầu ren tương ứng. Kiểu kết nối này không cần hàn, thuận tiện khi lắp đặt hoặc thay thế và đặc biệt phù hợp với các hệ thống ống inox công nghiệp có kích thước nhỏ và trung bình.

So với van bi 1PC nối ren tay gạt, van bi 2PC có kết cấu 2 mảnh nên thuận tiện hơn khi cần tiếp cận bi van, seat và các chi tiết làm kín bên trong. Nhờ sự cân bằng giữa thiết kế gọn, khả năng đóng mở nhanh và khả năng bảo trì tương đối thuận tiện, van bi ren inox 2PC được sử dụng phổ biến trên các hệ thống nước, khí nén, dầu, hơi và nhiều đường ống công nghiệp khác.

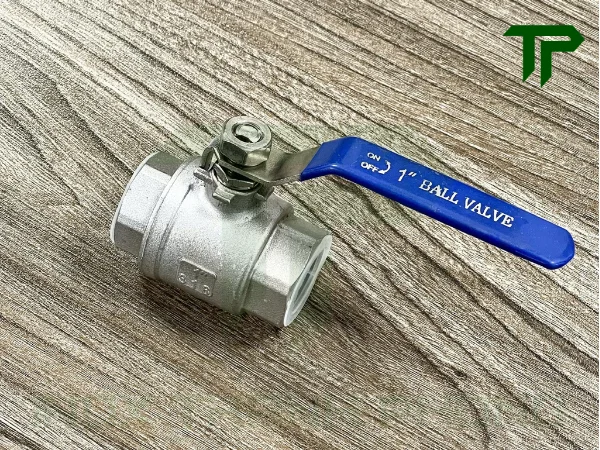

2. Cấu tạo của van bi ren inox 2PC tay gạt

Van bi ren inox 2PC tay gạt có kết cấu tương đối gọn, điểm đặc trưng nằm ở phần thân được ghép từ 2 mảnh riêng biệt. Cấu tạo này giúp cụm bi và gioăng làm kín được bố trí chắc chắn bên trong thân, đồng thời thuận tiện hơn khi cần kiểm tra hoặc bảo trì so với dòng van bi 1PC.

Các bộ phận chính của van gồm:

• Thân van: Được chế tạo từ inox, thường là inox 201, inox 304 hoặc inox 316 tùy từng model. Thân van 2PC gồm hai mảng được ghép lại với nhau, tạo thành khoang chứa bi van và các chi tiết làm kín. Hai đầu thân được gia công ren để kết nối trực tiếp với đường ống hoặc phụ kiện tương ứng.
• Bi van: Là chi tiết hình cầu nằm bên trong thân, được gia công một lỗ xuyên tâm để lưu chất đi qua. Bề mặt bi thường được xử lý nhẵn nhằm giảm ma sát với seat và tăng khả năng làm kín trong quá trình đóng mở.
• Seat làm kín: Thường sử dụng vật liệu PTFE (Teflon), được bố trí hai bên bi van. Seat có nhiệm vụ ôm sát bề mặt bi, tạo độ kín giữa phía đầu vào và đầu ra khi van ở trạng thái đóng.
• Trục van: Là bộ phận liên kết giữa tay gạt và bi van. Khi người vận hành xoay tay gạt, trục truyền chuyển động xuống bi và làm bi quay trong phạm vi 90° để thực hiện quá trình đóng hoặc mở dòng lưu chất.
• Gioăng và packing trục: Được bố trí tại khu vực trục xuyên qua thân van nhằm hạn chế lưu chất rò rỉ ra bên ngoài. Cụm làm kín trục thường kết hợp với đai ốc ép để duy trì độ kín trong quá trình vận hành.
• Tay gạt: Được lắp trực tiếp trên đầu trục và dùng để điều khiển van bằng tay. Tay gạt thường được chế tạo từ kim loại, bên ngoài có lớp bọc nhựa hoặc cao su giúp cầm nắm thuận tiện hơn. Vị trí của tay gạt cũng giúp người sử dụng nhận biết nhanh trạng thái đóng hoặc mở của van.
• Đầu nối ren: Hai đầu van được gia công ren để kết nối với hệ thống đường ống. Tùy từng model, van có thể sử dụng ren trong, ren ngoài hoặc kết hợp hai kiểu ren; do đó cần kiểm tra đúng kích thước và tiêu chuẩn ren trước khi lắp đặt.

3. Thông số kỹ thuật và kích thước van bi ren inox 2PC tay gạt

Van bi ren inox 2PC tay gạt được sản xuất với nhiều kích thước và vật liệu khác nhau để phù hợp với từng hệ thống đường ống. Khi lựa chọn van, cần kiểm tra đồng thời size ren, vật liệu thân, gioăng làm kín, áp suất và nhiệt độ làm việc, đặc biệt trong các hệ thống hơi, khí hoặc hóa chất.

3.1. Thông số kỹ thuật

• Chất liệu: Inox 201, inox 304, inox 316.
• Kiểu thân van: 2PC – thân gồm 2 phần ghép lại.
• Chất liệu gioăng: PTFE (Teflon).
• Kích thước: DN8 – DN100.
• Nhiệt độ làm việc: -20°C ~ 150°C.
• Áp suất làm việc: PN10, PN16.
• Điều khiển: Tay gạt.
• Kiểu kết nối: Ren trong, ren ngoài hoặc 1 đầu ren trong – 1 đầu ren ngoài tùy từng model.
• Môi trường sử dụng: Chất lỏng, khí, hơi và các lưu chất tương thích với vật liệu van.
• Xuất xứ: Trung Quốc.

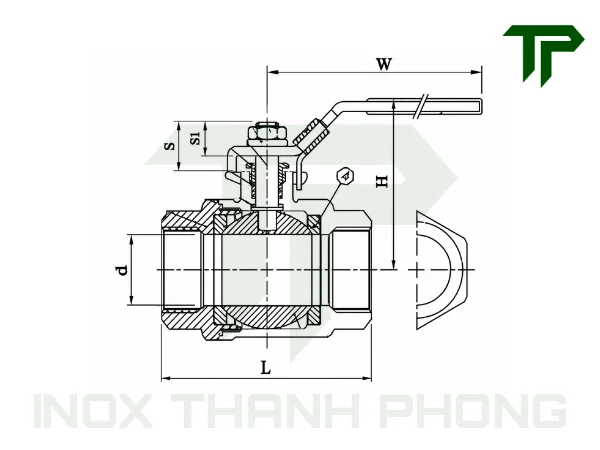

3.2. Bảng kích thước van bi ren inox 2PC

Các ký hiệu trong bảng gồm:

• DN: Đường kính danh nghĩa của van.
• Inch: Kích thước ren theo hệ inch.
• Ren: Kích thước đường kính phần ren tương ứng.
• L: Chiều dài tổng thể của thân van.
• ID: Đường kính trong của đường lưu thông.
• t: Kích thước chiều dày theo bản vẽ của sản phẩm.
• W: Chiều dài tay gạt.
• Đơn vị: mm.

Lưu ý: Bảng kích thước trên mang tính tham khảo. Các thông số Ren, L, ID, t và W có thể thay đổi tùy theo thiết kế của từng nhà sản xuất hoặc từng lô hàng. Khi lắp mới, thay thế van cũ hoặc lắp tại vị trí có không gian giới hạn, nên đối chiếu kích thước thực tế của sản phẩm trước khi đặt hàng.

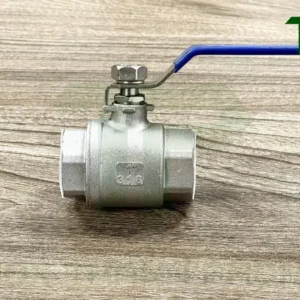

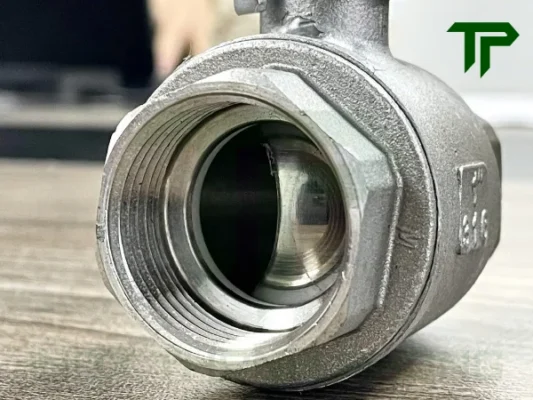

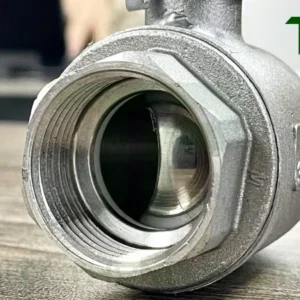

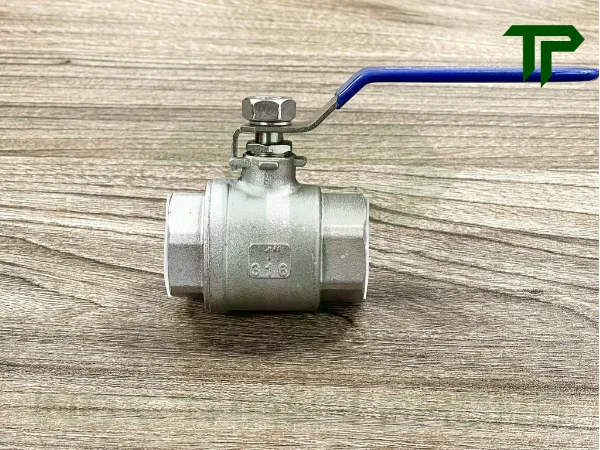

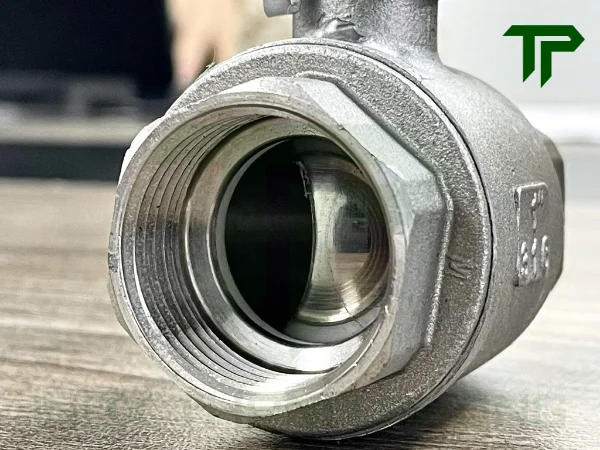

4. Ưu điểm và hạn chế của van bi ren inox 2PC

Van bi ren inox 2PC được sử dụng nhiều trong các hệ thống đường ống nhờ sự cân bằng khá tốt giữa độ bền, khả năng làm kín, tính thuận tiện khi lắp đặt và khả năng bảo trì. Tuy nhiên, cũng giống như các dòng van khác, van 2PC vẫn có một số giới hạn cần lưu ý để lựa chọn đúng cho từng hệ thống.

4.1. Ưu điểm của van bi ren inox 2PC

• Đóng mở nhanh: Van sử dụng cơ cấu bi xoay 90°, chỉ cần xoay tay gạt 1/4 vòng là có thể chuyển từ trạng thái đóng sang mở hoặc ngược lại. Cách vận hành này đơn giản, thao tác nhanh và dễ xác định trạng thái của van thông qua vị trí tay gạt.
• Khả năng làm kín tốt: Bi van được ép kín với seat PTFE ở hai phía, giúp hạn chế lưu chất đi qua khi van ở trạng thái đóng. Đây là một trong những ưu điểm quan trọng khiến van bi 2PC thường được sử dụng làm van khóa inox trên đường ống.
• Kết nối ren thuận tiện: Hai đầu ren trong cho phép van lắp trực tiếp với ống hoặc phụ kiện ren ngoài tương ứng, không cần hàn và không cần sử dụng mặt bích. Nhờ đó, việc thi công, thay thế hoặc bố trí van trên các tuyến ống nhỏ và trung bình tương đối thuận tiện.
• Kết cấu 2PC thuận lợi cho bảo trì: Thân van được ghép từ hai phần nên có thể tiếp cận cụm bi, seat và một số chi tiết làm kín bên trong thuận tiện hơn so với van bi 1PC. Đây là lợi thế rõ rệt khi van được sử dụng trong thời gian dài và cần kiểm tra hoặc thay thế gioăng.
• Khả năng chống ăn mòn tốt: Các phiên bản inox 304 hoặc inox 316 có khả năng làm việc tốt trong nhiều môi trường nước, khí, dầu và lưu chất công nghiệp phù hợp. Với môi trường có mức độ ăn mòn cao hơn, inox 316 thường được ưu tiên hơn inox 304.
• Khả năng lưu thông tốt: Nhiều dòng van bi 2PC được thiết kế dạng full port, giúp đường kính lỗ bi lớn và hạn chế sự thu hẹp tiết diện dòng chảy. Điều này giúp giảm tổn thất áp suất qua van so với các thiết kế reduced port có lỗ bi nhỏ hơn.
• Kích thước tương đối gọn: Mặc dù có khả năng tháo bảo trì tốt hơn 1PC, van 2PC vẫn có thiết kế khá gọn, phù hợp với nhiều cụm thiết bị, đường ống ren và các vị trí có không gian lắp đặt hạn chế.
• Chi phí hợp lý: So với van bi 3PC, dòng 2PC thường có giá thành thấp hơn nhưng vẫn đáp ứng tốt nhu cầu đóng mở và bảo trì thông thường. Đây là lý do van 2PC được lựa chọn khá nhiều trong các hệ thống công nghiệp.

4.2. Hạn chế của van bi ren inox 2PC

Bên cạnh các ưu điểm trên, van bi 2PC cũng có một số hạn chế cần cân nhắc:

• Khả năng bảo trì chưa linh hoạt bằng van 3PC: Mặc dù dễ tiếp cận các chi tiết bên trong hơn 1PC, van 2PC vẫn không thuận tiện bằng thiết kế 3PC khi cần tháo cụm thân giữa để bảo trì thường xuyên.
• Không phù hợp để điều tiết lưu lượng liên tục: Van bi 2PC chủ yếu được thiết kế cho trạng thái đóng hoặc mở hoàn toàn. Nếu sử dụng lâu dài ở vị trí mở một phần, dòng chảy tốc độ cao qua tiết diện hẹp có thể làm tăng mài mòn seat và ảnh hưởng đến khả năng làm kín.

5. Van bi 2PC nên dùng khi nào thay cho 1PC hoặc 3PC?

Van bi 1PC, 2PC và 3PC đều sử dụng cơ cấu bi xoay 90° để đóng hoặc mở dòng lưu chất, nhưng khác nhau khá rõ về kết cấu thân, khả năng tháo lắp, mức độ bảo trì và chi phí đầu tư. Trong đó, van bi 2PC thường được lựa chọn khi hệ thống cần một phương án cân bằng giữa độ gọn, khả năng bảo trì và chi phí sử dụng.

Qua bảng so sánh có thể thấy van bi 2PC nằm ở vị trí trung gian giữa van bi 1PC và 3PC. So với 1PC, thiết kế thân gồm hai phần giúp việc tiếp cận bi van, seat và các chi tiết làm kín thuận tiện hơn khi cần kiểm tra hoặc bảo trì. Trong khi đó, kết cấu của 2PC vẫn tương đối gọn và chi phí thường thấp hơn van bi 3PC.

Vì vậy, van bi 2PC phù hợp với các hệ thống cần đóng mở thường xuyên, yêu cầu độ kín tốt và vẫn muốn duy trì khả năng bảo trì ở mức tương đối thuận tiện. Dòng van này thường được lựa chọn cho các đường ống nước, khí nén, dầu, hơi và nhiều hệ thống công nghiệp sử dụng kết nối ren.

Nếu hệ thống chỉ cần chức năng đóng mở cơ bản, ít phải tháo kiểm tra và ưu tiên thiết kế nhỏ gọn, van bi 1PC có thể là lựa chọn phù hợp hơn. Ngược lại, với những hệ thống cần tháo vệ sinh, thay seat hoặc bảo dưỡng định kỳ với tần suất cao, van bi 3PC sẽ có lợi thế nhờ kết cấu cho phép tiếp cận phần thân trung tâm thuận tiện hơn.

Nhìn chung, van bi 2PC là lựa chọn cân bằng giữa độ gọn, khả năng bảo trì và chi phí đầu tư, phù hợp với phần lớn các hệ thống đường ống công nghiệp không yêu cầu mức độ tháo lắp chuyên sâu như van 3PC.

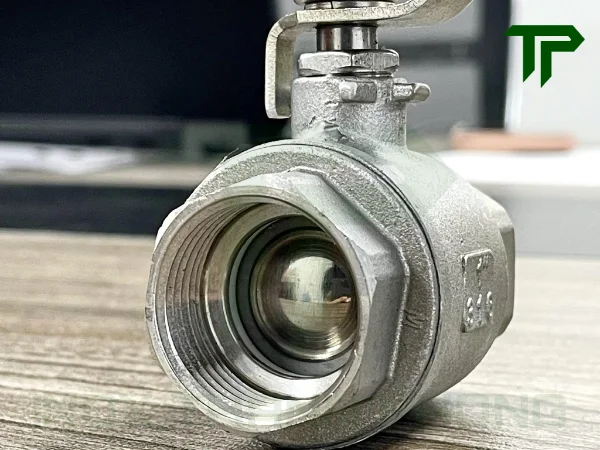

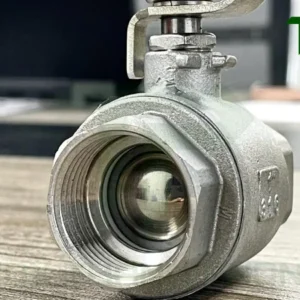

6. Dấu hiệu van bi 2PC cần kiểm tra hoặc bảo trì

Trong quá trình vận hành, van bi ren inox 2PC có thể xuất hiện tình trạng giảm độ kín, đóng mở nặng hoặc rò rỉ tại các vị trí làm kín. Khi xuất hiện các dấu hiệu dưới đây, nên kiểm tra van sớm để tránh ảnh hưởng đến khả năng cô lập dòng lưu chất và độ ổn định của hệ thống.

• Van đã đóng nhưng vẫn còn lưu chất đi qua: Đây thường là dấu hiệu seat PTFE bị mòn, biến dạng, bám cặn hoặc bề mặt bi van bị xước. Khi bi không còn ép kín với seat, van sẽ không thể đóng kín hoàn toàn như ban đầu.
• Rò rỉ tại khu vực trục và tay gạt: Nếu lưu chất xuất hiện quanh chân trục, packing hoặc gioăng làm kín trục có thể đã giảm khả năng làm kín. Trường hợp nhẹ có thể cần kiểm tra lại cụm ép packing; nếu gioăng đã xuống cấp thì cần thay thế.
• Rò rỉ tại vị trí ghép hai phần thân van: Van 2PC có thân được ghép từ hai phần, vì vậy khu vực liên kết thân cũng là vị trí cần theo dõi. Rò rỉ tại đây có thể liên quan đến gioăng làm kín, lực siết hoặc tình trạng bề mặt tiếp xúc giữa hai phần thân.
• Tay gạt đóng mở nặng hơn bình thường: Van vận hành nặng có thể do cặn bẩn bám quanh bi, seat bị biến dạng, bi bị ăn mòn hoặc trục van gặp vấn đề. Không nên dùng ống nối dài để cưỡng bức tay gạt vì có thể làm cong tay van hoặc hư hỏng trục.
• Bi van bị kẹt hoặc không xoay đủ 90°: Tình trạng này thường xuất hiện khi lưu chất đóng cặn, có tạp chất rắn hoặc van đã lâu không được vận hành. Cần kiểm tra bên trong trước khi tiếp tục sử dụng để tránh làm hỏng seat và trục.
• Van phát sinh tiếng động hoặc rung bất thường: Nếu khi mở van xuất hiện rung mạnh, tiếng ồn hoặc dòng chảy không ổn định, cần kiểm tra tình trạng mở của bi, kích thước lỗ lưu thông và điều kiện áp suất thực tế của hệ thống.
• Ren kết nối bị rò hoặc có dấu hiệu hư hỏng: Rò rỉ tại đầu nối ren có thể do lớp làm kín ren bị xuống cấp, ren bị mòn hoặc van bị siết lệch trong quá trình lắp đặt. Cần kiểm tra lại phần ren trước khi tiếp tục vận hành.
• Thân van xuất hiện ăn mòn, nứt hoặc biến dạng: Những dấu hiệu này cho thấy vật liệu van có thể không còn phù hợp với lưu chất hoặc van đã làm việc trong điều kiện vượt giới hạn cho phép. Trường hợp thân van bị hư hỏng cơ học nên ưu tiên thay mới thay vì tiếp tục sử dụng.

Đối với van bi 2PC, lợi thế của kết cấu hai phần là khả năng tiếp cận bi, seat và các chi tiết làm kín thuận tiện hơn so với van 1PC. Tuy nhiên, khi bi, trục hoặc thân van đã bị ăn mòn, biến dạng nghiêm trọng, việc thay mới toàn bộ van thường sẽ an toàn và kinh tế hơn so với tiếp tục sửa chữa.

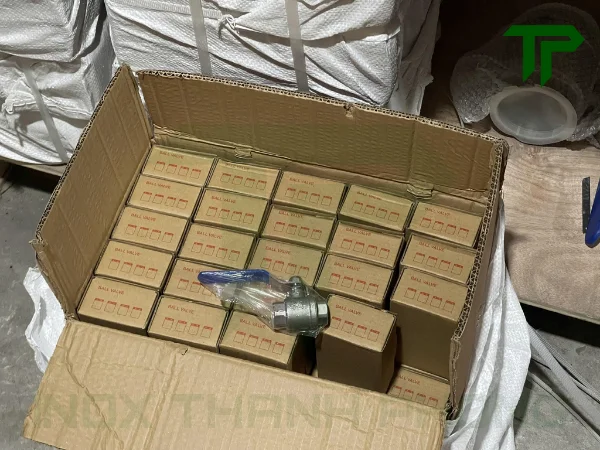

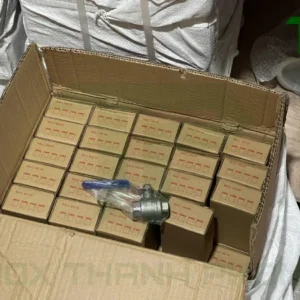

7. Địa chỉ cung cấp van bi ren inox 2PC tay gạt

Inox Thanh Phong là đơn vị chuyên cung cấp van bi ren inox 2PC tay gạt cùng nhiều loại van, phụ kiện và vật tư đường ống inox phục vụ cho các hệ thống công nghiệp. Sản phẩm đáp ứng nhu cầu lắp mới, thay thế, bảo trì hệ thống cũng như các đơn hàng số lượng lớn cho nhà máy và đơn vị thi công.

Trong quá trình hoạt động, Inox Thanh Phong đã từng cung cấp vật tư inox cho nhiều doanh nghiệp và hệ thống nhà máy như HABECO, SABECO, Dược phẩm Hoa Linh, INTECH cùng nhiều đơn vị hoạt động trong lĩnh vực thực phẩm, đồ uống, dược phẩm, cơ khí và sản xuất công nghiệp.

Khi đặt mua van bi ren inox 2PC tại Inox Thanh Phong, khách hàng được hỗ trợ:

• Đa dạng kích thước: Cung cấp nhiều size van phù hợp với các hệ thống đường ống ren khác nhau.
• Tư vấn lựa chọn vật liệu: Hỗ trợ lựa chọn inox 304, inox 316 theo loại lưu chất và điều kiện sử dụng thực tế.
• Kiểm tra size và tiêu chuẩn ren: Hỗ trợ đối chiếu kích thước, chuẩn ren và thông số van khi cần lắp mới hoặc thay thế sản phẩm cũ.
• Hỗ trợ đơn hàng số lượng lớn: Cung cấp vật tư cho nhà máy, công trình, đơn vị thi công và đại lý vật tư công nghiệp.
• Đầy đủ chứng từ: Hỗ trợ VAT, CO-CQ theo hồ sơ của từng sản phẩm hoặc từng lô hàng.
• Giao hàng toàn quốc: Hỗ trợ đóng gói và vận chuyển đến khách hàng, công trình và nhà máy tại nhiều tỉnh thành.

Đối với trường hợp cần thay thế van đang sử dụng, khách hàng có thể cung cấp hình ảnh van cũ, kích thước ren, vật liệu và số lượng để Inox Thanh Phong hỗ trợ đối chiếu và lựa chọn sản phẩm phù hợp với hệ thống hiện có.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ quaZalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ quaZalo– Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ quaZalo– Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ quaZalo– Ms. Bích)

8. Câu hỏi thường gặp về van bi ren inox 2PC tay gạt

Van bi 2PC có thể tháo ra để thay gioăng PTFE không?
Có. Do thân van được ghép từ hai phần nên khả năng tiếp cận bi van và seat bên trong thuận tiện hơn van bi 1PC. Tùy thiết kế từng model, van có thể được tháo để kiểm tra hoặc thay seat, packing và một số chi tiết làm kín khi cần bảo trì.

Van bi 2PC inox có phải luôn là Full Port không?
Không. Van bi 2PC có thể được thiết kế dạng Full Port hoặc Reduced Port tùy theo nhà sản xuất và từng model. Nếu hệ thống yêu cầu tiết diện dòng chảy lớn hoặc cần hạn chế tổn thất áp suất qua van, nên kiểm tra đường kính lỗ bi và kiểu port trước khi lựa chọn.

Van bi 2PC inox có sử dụng cho hơi nóng được không?
Có thể sử dụng khi áp suất và nhiệt độ của hơi nằm trong giới hạn cho phép của van. Ngoài vật liệu thân inox, cần kiểm tra seat PTFE và thông số áp suất – nhiệt độ của đúng model, bởi khả năng chịu áp của van có thể giảm khi nhiệt độ làm việc tăng.

Van bi 2PC inox 304 và inox 316 khác nhau như thế nào?
Van inox 304 phù hợp với nhiều hệ thống nước, khí, dầu và môi trường công nghiệp thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn trong nhiều môi trường có tính ăn mòn cao hơn, đặc biệt khi có chloride hoặc một số loại hóa chất phù hợp. Việc lựa chọn nên dựa vào loại lưu chất và điều kiện vận hành thực tế.

Van bi 2PC dùng ren NPT có lắp với ren BSP được không?
Không nên lắp trực tiếp. Ren NPT và BSP khác nhau về biên dạng và góc ren, vì vậy dù một số kích thước có thể vặn vào nhau một phần nhưng mối nối có thể không đạt độ kín cần thiết. Khi mua van cần xác định đúng tiêu chuẩn ren của đường ống hoặc phụ kiện đang sử dụng.

Van bi 2PC có phù hợp để điều tiết lưu lượng không?
Van bi 2PC chủ yếu được thiết kế cho chức năng đóng hoặc mở hoàn toàn dòng lưu chất. Không nên duy trì van ở trạng thái mở một phần trong thời gian dài để điều tiết lưu lượng, vì dòng chảy tốc độ cao tại tiết diện hẹp có thể làm tăng mài mòn seat và ảnh hưởng đến khả năng làm kín của van.
