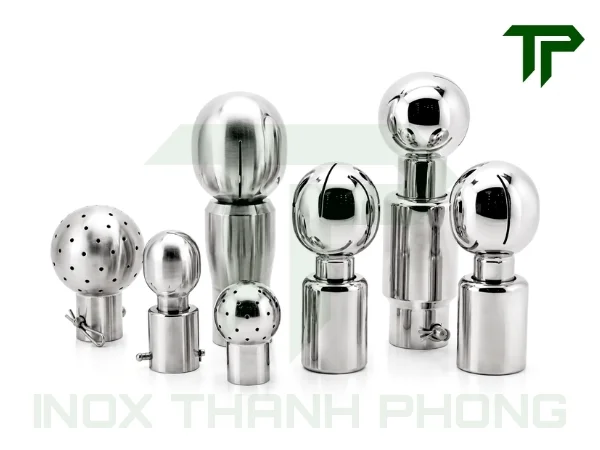

1. Quả cầu CIP inox vi sinh là gì?
Quả cầu CIP inox vi sinh là thiết bị phun rửa được lắp bên trong bồn tank, bồn chứa hoặc thiết bị sản xuất, có nhiệm vụ phân phối nước và dung dịch vệ sinh lên bề mặt bên trong bồn. Sản phẩm giúp thực hiện quá trình vệ sinh tại chỗ mà không cần tháo rời thiết bị hoặc đưa người vào vệ sinh thủ công.
CIP là viết tắt của "Clean In Place", có nghĩa là vệ sinh tại chỗ. Trong quá trình hoạt động, nước hoặc dung dịch CIP được dẫn qua đường ống và phun ra từ các lỗ trên bề mặt quả cầu, giúp rửa trôi nguyên liệu tồn dư, cặn bẩn và các lớp bám bên trong bồn. Nhờ đó, quá trình vệ sinh được thực hiện nhanh hơn, đồng đều hơn và hạn chế nguy cơ nhiễm chéo giữa các mẻ sản xuất.
Quả cầu CIP inox vi sinh được sử dụng phổ biến trong các hệ thống sản xuất thực phẩm, đồ uống, bia rượu, sữa, dược phẩm, mỹ phẩm và hóa chất. Tùy theo yêu cầu làm sạch và kết cấu bồn, sản phẩm được thiết kế thành nhiều loại khác nhau để phù hợp với từng hệ thống.
2. Cấu tạo và thông số kỹ thuật của quả cầu CIP inox vi sinh
Quả cầu CIP inox vi sinh có cấu tạo tương đối gọn, gồm đầu phun, trục dẫn dung dịch và bộ phận kết nối với đường ống cấp CIP. Tùy theo sản phẩm thuộc dòng xoay hay cố định, thiết kế của từng bộ phận sẽ có sự khác nhau nhằm đáp ứng yêu cầu phun rửa trong từng loại bồn tank.
2.1. Cấu tạo của quả cầu CIP inox vi sinh
Phần đầu phun thường có dạng hình cầu, trên bề mặt được gia công các lỗ tròn hoặc khe phun theo những hướng nhất định. Đây là bộ phận trực tiếp phân phối nước và dung dịch vệ sinh lên thành, nắp, đáy cùng các chi tiết bên trong bồn. Số lượng, kích thước và cách bố trí lỗ phun sẽ ảnh hưởng đến hướng phun cũng như phạm vi làm sạch của sản phẩm.
Bên dưới đầu phun là trục dẫn dung dịch, có nhiệm vụ tiếp nhận lưu chất từ đường ống và đưa vào bên trong quả cầu. Đối với cầu CIP xoay, giữa đầu phun và trục có cơ cấu chuyển động để quả cầu có thể quay khi được cấp đủ áp lực và lưu lượng. Cầu CIP cố định không có cơ cấu này nên đầu phun giữ nguyên vị trí trong suốt quá trình vệ sinh.
Phần chân được thiết kế theo kiểu nối ren, nối clamp inox hoặc gài chốt. Mỗi phương thức kết nối phù hợp với một kết cấu đường ống khác nhau, đồng thời ảnh hưởng trực tiếp đến khả năng tháo lắp, kiểm tra và bảo dưỡng đầu phun.
2.2. Thông số kỹ thuật
Các thông số cơ bản của quả cầu CIP inox vi sinh gồm:
- Vật liệu: Inox 304, inox 316
- Kiểu hoạt động: Xoay hoặc cố định
- Kiểu kết nối: Nối ren, nối clamp hoặc gài chốt
- Kích thước: DN8 - DN50
- Kiểu đầu phun: Lỗ tròn hoặc khe phun
- Áp lực làm việc: 1 - 3 bar
- Nhiệt độ làm việc tối đa: Max 95ºC
- Nhiệt độ môi trường tối đa: Max 140ºC
- Bán kính phun tối đa: 3 mét
- Bán kính làm sạch tối đa: 2 mét (khuyên dùng)
- Môi trường sử dụng: Nước sạch, nước nóng và dung dịch CIP phù hợp với vật liệu inox
3. Nguyên lý hoạt động của quả cầu CIP inox vi sinh
Khi hệ thống CIP được vận hành, nước hoặc dung dịch vệ sinh được bơm qua đường ống và dẫn vào bên trong quả cầu CIP. Dung dịch sau đó thoát ra ngoài qua các lỗ hoặc khe phun, tạo thành nhiều tia nước tác động lên bề mặt bên trong bồn. Các tia phun giúp làm mềm, hòa tan và rửa trôi cặn bẩn, nguyên liệu còn sót lại sau quá trình sản xuất.
- Đối với quả cầu CIP xoay, các khe phun được bố trí theo hướng tạo phản lực khi dung dịch thoát ra ngoài. Phản lực của dòng chảy làm đầu cầu quay quanh trục, nhờ đó hướng của các tia phun liên tục thay đổi và phân bố dung dịch trên phạm vi rộng hơn. Quá trình xoay diễn ra nhờ chính áp lực của dòng dung dịch, không cần sử dụng động cơ riêng.
- Đối với quả cầu CIP cố định, đầu phun không chuyển động trong quá trình vận hành. Dung dịch được phun đồng thời qua các lỗ đã bố trí sẵn và hướng trực tiếp đến những khu vực cần làm sạch. Vì hướng phun không thay đổi nên vị trí lắp đặt, góc phun và cách phân bố lỗ trên quả cầu cần phù hợp với hình dạng cũng như kết cấu bên trong bồn.
Hiệu quả làm sạch của cả hai dòng sản phẩm còn phụ thuộc vào áp lực, lưu lượng, nhiệt độ dung dịch, thời gian vệ sinh, loại hóa chất sử dụng và mức độ bám của cặn. Vì vậy, quả cầu CIP cần được lựa chọn đồng bộ với bơm và các thiết bị khác trong hệ thống thay vì chỉ dựa vào kích thước đầu kết nối.
4. Các loại quả cầu CIP inox vi sinh Inox Thanh Phong cung cấp
Quả cầu CIP inox vi sinh được phân loại theo cơ chế hoạt động và kiểu kết nối với đường ống cấp dung dịch. Hiện nay, Inox Thanh Phong cung cấp cả dòng quả cầu CIP xoay và quả cầu CIP cố định với các kiểu nối ren, nối clamp và gài chốt, phù hợp với nhiều kết cấu bồn tank khác nhau.

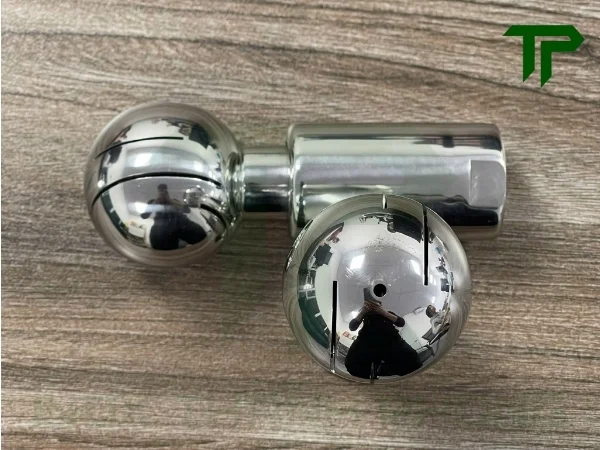

4.1. Quả cầu CIP xoay nối ren
Quả cầu CIP xoay nối ren có đầu phun dạng cầu hoặc gần hình cầu, trên bề mặt được gia công các khe phun giúp đầu cầu quay khi dung dịch đi qua. Phần chân được thiết kế dạng ren để kết nối trực tiếp với đường ống cấp CIP.
Sản phẩm có kết cấu gọn, dễ kết hợp với các hệ thống đang sử dụng đầu nối ren và thường được dùng cho bồn tank có kích thước nhỏ đến trung bình.

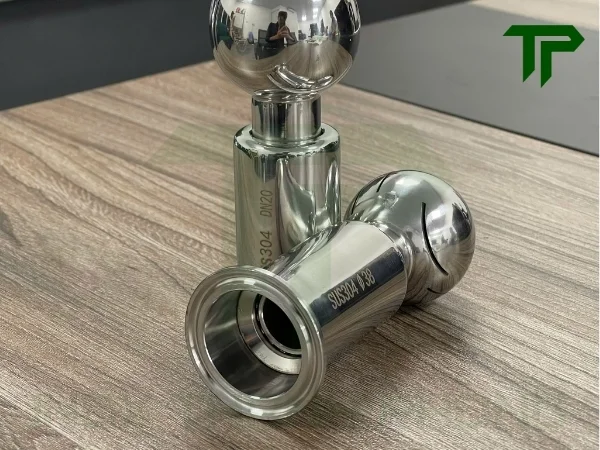

4.2. Quả cầu CIP xoay nối clamp
Quả cầu CIP xoay nối clamp sử dụng đầu phun có khả năng quay, kết hợp với phần chân dạng clamp vi sinh. Sản phẩm được kết nối với đường ống thông qua gioăng và cùm clamp.
Đặc điểm nổi bật của dòng này là kết nối gọn, bề mặt nhẵn và dễ đồng bộ với hệ thống đường ống inox vi sinh trong ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm.

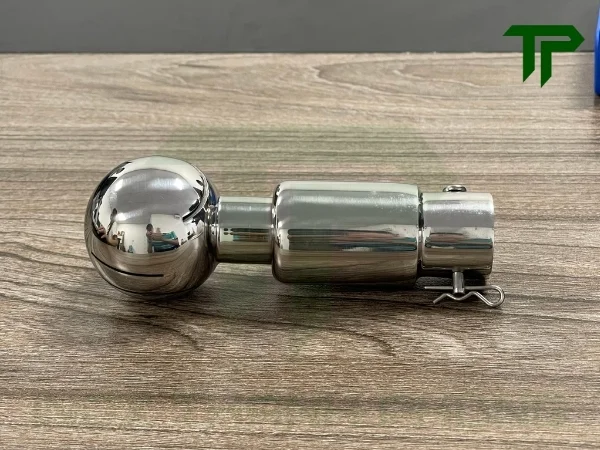

4.3. Quả cầu CIP xoay gài chốt
Quả cầu CIP xoay gài chốt có phần trục được lồng vào ống chờ và giữ cố định bằng chốt. Đầu phun có thể quay khi được cấp nước hoặc dung dịch vệ sinh với áp lực phù hợp.
Kiểu kết nối gài chốt có cấu tạo đơn giản, thuận tiện cho các hệ thống bồn tank được thiết kế sẵn ống chờ và lỗ định vị.

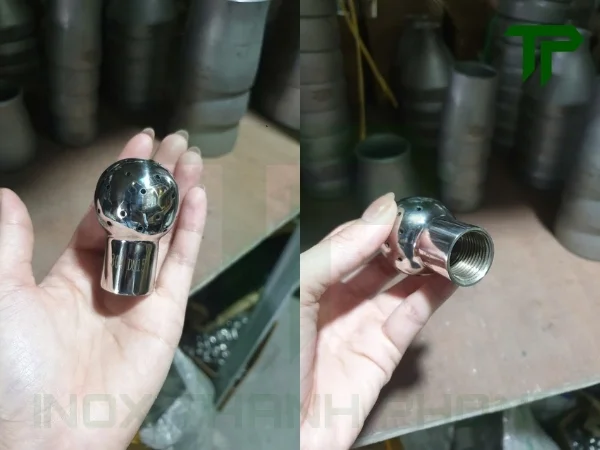

4.4. Quả cầu CIP cố định nối ren
Quả cầu CIP cố định nối ren có đầu phun không chuyển động, trên bề mặt được bố trí nhiều lỗ phun theo các hướng xác định. Phần chân được gia công ren để lắp trực tiếp với đường ống cấp dung dịch.
Sản phẩm có cấu tạo đơn giản, ít chi tiết chuyển động và phù hợp với các bồn tank có kết cấu bên trong không quá phức tạp.

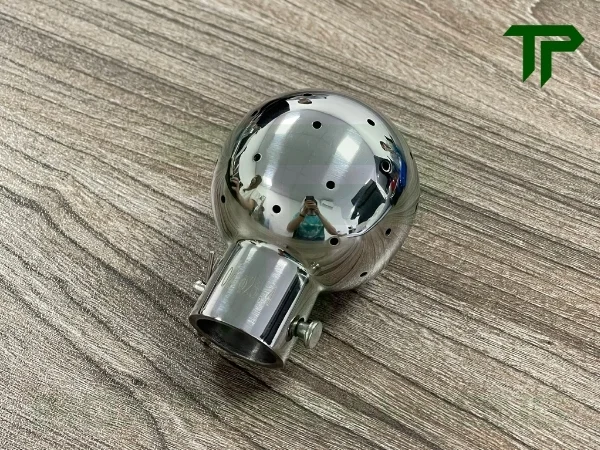

4.5. Quả cầu CIP cố định gài chốt
Quả cầu CIP cố định gài chốt sử dụng đầu phun đứng yên và được kết nối với ống chờ bằng chốt định vị. Các lỗ phun trên bề mặt quả cầu phân phối dung dịch theo những hướng đã được thiết kế sẵn.
Dòng sản phẩm này có kết cấu gọn, dễ nhận biết và thường được sử dụng trong các hệ thống bồn có thiết kế kết nối gài chốt đồng bộ.
5. Trường hợp nào nên chọn quả cầu CIP xoay hay quả cầu CIP cố định?
Việc lựa chọn quả cầu CIP xoay hay quả cầu CIP cố định cần dựa trên kích thước bồn, kết cấu bên trong, mức độ bám của cặn và yêu cầu vệ sinh thực tế. Không phải hệ thống nào cũng cần sử dụng dòng xoay, bởi với những bồn nhỏ, ít chi tiết bên trong và cặn dễ rửa trôi, quả cầu CIP cố định vẫn có thể đáp ứng tốt nhu cầu làm sạch.
Ngược lại, quả cầu CIP xoay phù hợp hơn với những bồn có kích thước lớn, nhiều vị trí khuất hoặc yêu cầu tia phun liên tục thay đổi hướng để tăng khả năng tiếp cận bề mặt. Khi lựa chọn cũng cần xem xét lưu lượng và áp lực của bơm CIP, bởi đầu phun xoay chỉ hoạt động ổn định khi được cấp đủ điều kiện vận hành.
| Yếu tố cần xem xét | Nên chọn quả cầu CIP xoay | Nên chọn quả cầu CIP cố định |
|---|---|---|
| Kích thước bồn | Bồn lớn, chiều cao hoặc đường kính lớn | Bồn nhỏ và trung bình |
| Kết cấu bên trong | Có cánh khuấy, trục, coil gia nhiệt hoặc nhiều vị trí che khuất | Kết cấu đơn giản, ít vật cản |
| Mức độ bám cặn | Cặn bám tương đối chắc, khó rửa trôi | Cặn nhẹ, dễ hòa tan hoặc cuốn trôi |
| Phạm vi phun | Cần tia phun thay đổi hướng và bao phủ nhiều vị trí | Các lỗ phun cố định đã bao phủ đủ bề mặt |
| Yêu cầu vệ sinh | Yêu cầu làm sạch cao, chu trình vệ sinh nghiêm ngặt | Yêu cầu vệ sinh thông thường |
| Điều kiện bơm CIP | Có đủ áp lực và lưu lượng để làm đầu phun quay | Phù hợp với hệ thống lưu lượng lớn, áp lực không quá cao |
| Chi phí đầu tư | Chi phí cao hơn do có cơ cấu xoay | Chi phí hợp lý, cấu tạo đơn giản |
| Bảo dưỡng | Cần kiểm tra khả năng quay và cơ cấu chuyển động | Ít chi tiết chuyển động, dễ kiểm tra |
6. Ứng dụng của quả cầu CIP inox vi sinh
Quả cầu CIP inox vi sinh được lắp bên trong bồn tank và các thiết bị chứa kín để đưa nước, nước nóng hoặc dung dịch vệ sinh tiếp xúc trực tiếp với thành bồn, nắp bồn, đáy bồn và các chi tiết bên trong. Mục đích chính là loại bỏ nguyên liệu còn sót lại sau sản xuất, hạn chế hình thành mảng bám và chuẩn bị thiết bị sạch cho mẻ tiếp theo mà không cần tháo rời toàn bộ bồn.
Một số ứng dụng thực tế của quả cầu CIP gồm:
- Vệ sinh bồn chứa sữa và sản phẩm từ sữa: Sữa, kem và các sản phẩm có hàm lượng chất béo, protein cao rất dễ tạo màng bám trên thành bồn. Quả cầu CIP giúp phân phối nước nóng và dung dịch tẩy rửa lên toàn bộ bề mặt bên trong, làm mềm và cuốn trôi lớp cặn sữa, hạn chế mùi, vi khuẩn và nguy cơ nhiễm chéo giữa các mẻ.
- Làm sạch bồn bia, rượu và bồn lên men: Sau quá trình lên men, bên trong bồn thường còn men, bọt, cặn hữu cơ và lớp bám tại thành hoặc đáy bồn. Quả cầu CIP được sử dụng để phun rửa các khu vực này, giúp loại bỏ cặn men và chuẩn bị bồn sạch trước khi tiếp tục lên men hoặc chứa sản phẩm mới.
- Vệ sinh bồn nước giải khát và siro: Siro đường, nước trái cây cô đặc và dung dịch tạo hương có độ nhớt cao, dễ bám tại thành bồn, đường hàn và khu vực gần cánh khuấy. Quả cầu CIP giúp đưa dung dịch vệ sinh đến các bề mặt này, hạn chế cặn đường khô cứng và ngăn sản phẩm cũ ảnh hưởng đến màu sắc, mùi vị của mẻ sản xuất sau.
- Vệ sinh bồn pha trộn thực phẩm: Trong các bồn dùng để phối trộn nước sốt, dầu ăn, gia vị, thực phẩm lỏng hoặc nguyên liệu dạng sệt, cặn thường bám quanh thành bồn, trục khuấy và vùng phía trên mức chất lỏng. Quả cầu CIP giúp làm sạch các khu vực tiếp xúc sản phẩm, giảm thời gian vệ sinh thủ công và hạn chế việc người vận hành phải vào trong bồn.
- Làm sạch bồn dược phẩm và mỹ phẩm: Các bồn pha chế thuốc nước, dung dịch, kem, gel hoặc mỹ phẩm yêu cầu kiểm soát chặt lượng sản phẩm còn tồn dư. Quả cầu CIP được dùng để phân phối nước tinh khiết và hóa chất vệ sinh theo quy trình, giúp giảm nguy cơ lẫn hoạt chất, màu, mùi hoặc thành phần của mẻ trước sang mẻ sau.
- Vệ sinh bồn chứa nước tinh khiết: Trong hệ thống RO, nước tinh khiết hoặc nước dùng cho sản xuất, quả cầu CIP giúp rửa sạch bề mặt bên trong bồn và hạn chế sự tích tụ của màng sinh học. Ứng dụng này đặc biệt cần thiết tại các bồn vận hành liên tục hoặc có thời gian lưu nước dài.
- Làm sạch bồn hóa chất và bồn phối trộn dung dịch: Đối với bồn chứa hóa chất, chất tẩy rửa hoặc dung dịch công nghiệp, quả cầu CIP giúp rửa trôi lượng hóa chất còn bám trước khi đổi sang sản phẩm khác hoặc tiến hành bảo trì. Vật liệu quả cầu phải được lựa chọn phù hợp với tính ăn mòn của dung dịch, trong đó inox 316L thường được ưu tiên cho môi trường hóa chất mạnh hơn.
- Vệ sinh bồn có cánh khuấy, trục khuấy hoặc coil gia nhiệt: Những chi tiết này tạo ra nhiều vùng khuất, nơi dòng nước thông thường khó tiếp cận. Quả cầu CIP xoay giúp tia phun liên tục thay đổi hướng, tăng khả năng tiếp cận quanh cánh khuấy, phía sau coil và các vị trí bị che khuất bên trong bồn.
7. Mua quả cầu CIP inox vi sinh ở đâu?
Việc lựa chọn quả cầu CIP không chỉ dựa vào kích thước hoặc kiểu kết nối mà còn phải xem xét cơ chế phun, phạm vi làm sạch, vật liệu và điều kiện vận hành của hệ thống. Một đơn vị cung cấp am hiểu kỹ thuật sẽ giúp khách hàng chọn đúng loại sản phẩm, hạn chế tình trạng đầu phun không quay, phạm vi phun không đủ hoặc kết nối không phù hợp với đường ống hiện có.

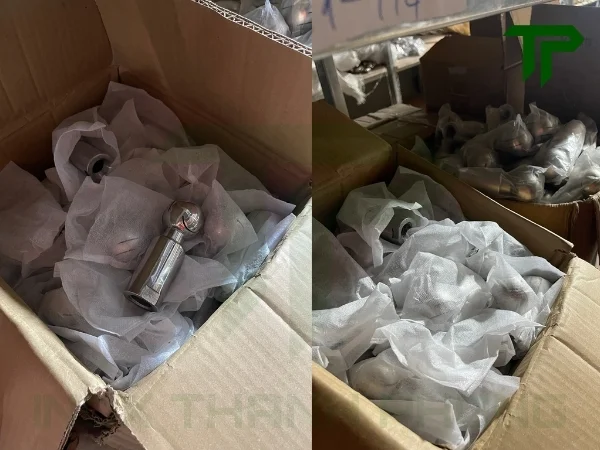

Inox Thanh Phong là đơn vị chuyên cung cấp quả cầu CIP inox vi sinh sử dụng cho bồn tank, bồn chứa và các dây chuyền sản xuất yêu cầu vệ sinh cao. Sản phẩm được cung cấp với nhiều thiết kế khác nhau, gồm cầu CIP xoay nối ren, cầu CIP xoay nối clamp, cầu CIP xoay gài chốt, cầu CIP cố định nối ren và cầu CIP cố định gài chốt.
Lợi thế khi mua quả cầu CIP tại Inox Thanh Phong:
- Cung cấp đa dạng chủng loại: Có quả cầu CIP xoay nối ren, xoay nối clamp, xoay gài chốt, cố định nối ren và cố định gài chốt, phù hợp với nhiều thiết kế bồn tank.
- Tư vấn đúng theo kết cấu hệ thống: Hỗ trợ lựa chọn dựa trên kích thước bồn, vị trí lắp, kiểu đường ống, yêu cầu làm sạch và điều kiện của bơm CIP.
- Vật liệu inox phù hợp nhu cầu: Cung cấp sản phẩm bằng inox 304 và inox 316L, đáp ứng các môi trường thực phẩm, đồ uống, dược phẩm, mỹ phẩm và hóa chất.
- Đa dạng kích thước: Giúp khách hàng dễ dàng lựa chọn sản phẩm tương thích với hệ thống đang sử dụng hoặc dự án lắp đặt mới.
- Nguồn hàng ổn định: Hỗ trợ nhanh nhu cầu mua mới, thay thế và bổ sung phụ kiện cho các hệ thống bồn tank.
- Hồ sơ hàng hóa đầy đủ: Cung cấp hóa đơn VAT, CO-CQ và các chứng từ liên quan theo yêu cầu của khách hàng.
- Hỗ trợ giao hàng toàn quốc: Phục vụ khách hàng, đơn vị thi công và nhà máy tại nhiều tỉnh thành trên cả nước.
Liên hệ ngay với Inox Thanh Phong theo thông tin dưới đây để nhận tư vấn và báo giá cầu CIP inox vi sinh nhanh chóng.
THÔNG TIN LIÊN HỆ:
- SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
- SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
- SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
- SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)
8. Câu hỏi thường gặp về quả cầu CIP inox vi sinh
Quả cầu CIP inox vi sinh có tác dụng gì?
Quả cầu CIP có nhiệm vụ phân phối nước hoặc dung dịch vệ sinh lên bề mặt bên trong bồn tank. Các tia phun giúp làm mềm, hòa tan và cuốn trôi nguyên liệu tồn dư, cặn bẩn sau quá trình sản xuất.
Quả cầu CIP xoay có cần sử dụng động cơ không?
Phần lớn quả cầu CIP xoay thông dụng không cần sử dụng động cơ riêng. Đầu phun quay nhờ lực tác động và phản lực được tạo ra khi nước hoặc dung dịch vệ sinh thoát qua các khe phun.
Vì sao quả cầu CIP xoay không quay hoặc quay chậm?
Nguyên nhân phổ biến là áp lực và lưu lượng cấp vào chưa đáp ứng yêu cầu của đầu phun. Ngoài ra, khe phun bị tắc, trục quay bám cặn hoặc cơ cấu chuyển động bị mài mòn cũng có thể làm quả cầu quay không ổn định.
Nên chọn quả cầu CIP nối ren, nối clamp hay gài chốt?
Kiểu kết nối cần đồng bộ với đường ống cấp dung dịch trên bồn. Nối ren có kết cấu gọn và phù hợp với đầu ống đã gia công ren. Nối clamp thuận tiện khi hệ thống cần tháo lắp nhanh. Dạng gài chốt phù hợp với bồn đã thiết kế sẵn ống chờ và vị trí cố định chốt.
Một bồn tank cần sử dụng bao nhiêu quả cầu CIP?
Số lượng đầu phun không được xác định chỉ dựa vào dung tích bồn. Cần xem xét đồng thời đường kính, chiều cao, hình dạng bồn, cánh khuấy, coil gia nhiệt, các vị trí che khuất và phạm vi phun của từng loại quả cầu.
Quả cầu CIP có sử dụng được với nước nóng và hóa chất không?
Quả cầu CIP có thể làm việc với nước nóng và các dung dịch vệ sinh phù hợp. Tuy nhiên, cần kiểm tra khả năng chịu nhiệt, khả năng chống ăn mòn của vật liệu inox và mức độ tương thích của toàn bộ đường ống, gioăng, bơm và phụ kiện trong hệ thống.
Bao lâu nên kiểm tra quả cầu CIP inox vi sinh một lần?
Chu kỳ kiểm tra phụ thuộc vào tần suất vận hành và tính chất cặn bẩn. Nên kiểm tra định kỳ các lỗ phun, khe phun, trục quay và vị trí kết nối để phát hiện sớm tình trạng tắc nghẽn, mài mòn hoặc giảm khả năng phân phối dung dịch.
