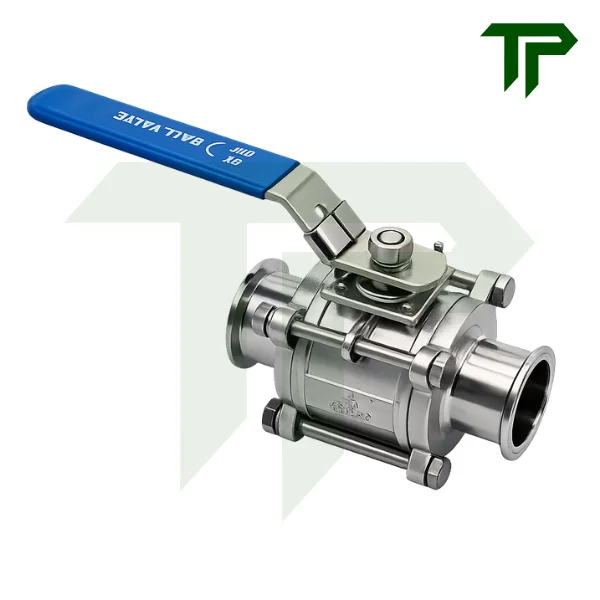

Van Bi 3PC Nối Clamp Tay Gạt

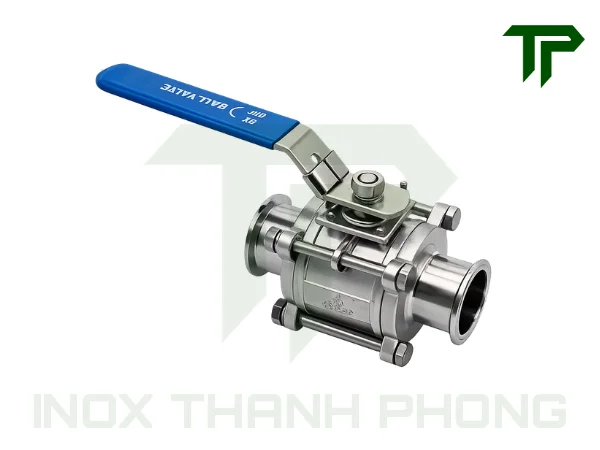

1. Van bi 3PC nối clamp tay gạt là gì?

Van bi 3PC nối clamp tay gạt là loại van bi inox có phần thân được ghép từ ba mảnh riêng biệt bằng bulong, hai đầu sử dụng kết nối clamp và được vận hành bằng tay gạt. Kết cấu này giúp van thuận tiện khi lắp đặt, tháo rời, vệ sinh và kiểm tra các bộ phận làm kín bên trong.

Hai đầu van được thiết kế dạng mặt clamp, khi lắp đặt sẽ kết hợp với gioăng clamp và cùm kẹp để tạo thành mối nối kín. So với van bi 3PC nối ren hay van bi 3PC nối hàn, kiểu nối clamp có ưu điểm là thao tác nhanh, không cần hàn trực tiếp và phù hợp với những hệ thống cần tháo lắp, vệ sinh định kỳ.

Nhờ những đặc điểm trên, van bi 3PC nối clamp tay gạt được sử dụng phổ biến trong các hệ thống nước sạch, hóa chất, khí nén và nhiều dây chuyền sản xuất công nghiệp.

Sản phẩm còn được gọi bằng nhiều tên khác như van bi 3 mảnh nối clamp, van bi 3 thân clamp tay gạt, van bi inox 3PC clamp. Cần phân biệt van bi 3PC với van bi 3 ngả. Trong đó, “3PC” thể hiện thân van được cấu tạo từ ba mảnh, còn van bi 3 ngả là loại van có ba cửa kết nối dùng để phân chia hoặc chuyển hướng dòng chảy.

2. Cấu tạo của van bi 3PC nối clamp tay gạt

Quan sát theo đúng kết cấu sản phẩm trong hình, van bi 3PC nối clamp tay gạt gồm các bộ phận chính sau:

• Thân van ba mảnh: Gồm một thân van trung tâm và hai thân đầu nối. Ba phần được ép chặt với nhau bằng hệ thống bulong và đai ốc chạy dọc thân van.
• Hai đầu nối clamp: Được gia công dạng mặt clamp để kết nối với đường ống thông qua gioăng clamp và cùm kẹp. Hai đầu clamp được chế tạo liền với hai mảnh thân ngoài của van.
• Bi van: Nằm bên trong thân trung tâm, có lỗ xuyên tâm để đóng hoặc mở đường lưu chất. Đây là bộ phận không thể quan sát trực tiếp từ bên ngoài.
• Seat làm kín bi: Được bố trí ở hai phía của bi van, có nhiệm vụ giữ bi đúng vị trí và ngăn lưu chất rò rỉ khi van đóng. Vật liệu seat thường gặp là PTFE, tuy nhiên cần kiểm tra theo thông số thực tế của từng sản phẩm.
• Trục van: Được lắp theo phương thẳng đứng phía trên thân van, kết nối bi van với tay gạt và truyền chuyển động từ tay gạt xuống bi van.
• Tay gạt bọc nhựa màu xanh: Dùng để vận hành van bằng tay. Phần lõi tay gạt được làm bằng kim loại, bên ngoài bọc nhựa giúp tăng độ bám và thuận tiện khi thao tác.
• Bulong và đai ốc liên kết thân: Có nhiệm vụ ghép chặt ba mảnh thân van, đồng thời duy trì lực ép cần thiết lên seat và các gioăng làm kín bên trong.

3. Nguyên lý hoạt động của van bi 3PC nối clamp tay gạt

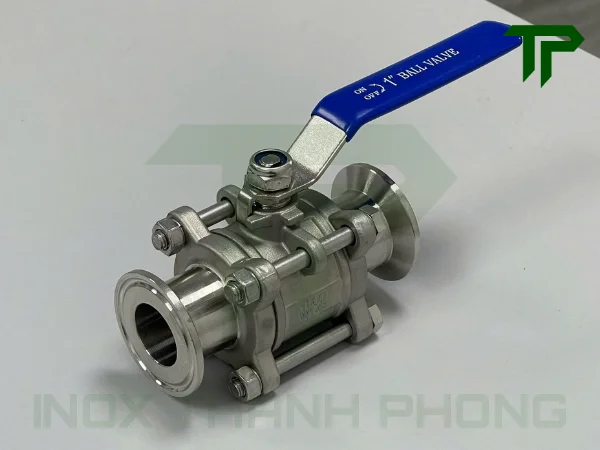

Van bi 3PC nối clamp tay gạt hoạt động dựa trên chuyển động xoay 90° của bi van bên trong thân. Khi người vận hành xoay tay gạt, trục van truyền chuyển động xuống bi van, làm thay đổi vị trí lỗ xuyên tâm trên bi so với hướng dòng chảy.

• Khi van mở: Tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi van trùng với đường lưu chất. Dòng chảy đi qua van tương đối thẳng, giúp hạn chế cản trở và giảm tổn thất áp suất.
• Khi van đóng: Tay gạt được xoay vuông góc với đường ống, phần đặc của bi van chắn ngang dòng chảy. Bi van ép sát vào seat làm kín ở hai bên, ngăn lưu chất đi qua.
• Khi van mở một phần: Lỗ bi chỉ mở một phần tiết diện dòng chảy. Trạng thái này có thể làm tăng tốc độ lưu chất và gây mài mòn seat. Vì vậy, van bi 3PC tay gạt chủ yếu được sử dụng để đóng hoặc mở hoàn toàn, không nên dùng để điều tiết lưu lượng trong thời gian dài.

Cơ cấu tay gạt giúp van đóng mở nhanh chỉ với một góc xoay 90°. Người vận hành cũng có thể nhận biết trạng thái van thông qua vị trí của tay gạt mà không cần tháo hoặc kiểm tra bên trong thân van.

4. Thông số kỹ thuật và bảng kích thước van bi 3PC nối clamp tay gạt

Van bi 3PC nối clamp tay gạt được sản xuất với nhiều kích thước theo hệ inch và hệ DN. Khi lựa chọn, cần kiểm tra đúng tiêu chuẩn đầu clamp, đường kính lỗ lưu chất và kích thước lắp đặt. Các van có kích thước danh nghĩa gần tương đương chưa chắc sử dụng chung gioăng và cùm clamp.

4.1. Thông số kỹ thuật

• Chất liệu: Inox 304, inox 316
• Nhiệt độ làm việc: Từ -20°C đến +230°C
• Áp suất làm việc: PN25, PN40, PN64
• Kiểu kết nối: Nối clamp
• Kiểu điều khiển: Tay gạt
• Gioăng làm kín: Teflon PTFE
• Môi trường làm việc: Khí, hơi, nước, gas, xăng, dầu và các lưu chất tương thích với inox, PTFE
• Xuất xứ: Trung Quốc

Mức áp suất và nhiệt độ trên là thông số công bố chung của sản phẩm. Khả năng làm việc thực tế còn phụ thuộc vào kích thước van, nhiệt độ lưu chất, vật liệu gioăng và điều kiện vận hành. Không nên hiểu rằng van có thể duy trì đồng thời áp suất PN64 ở nhiệt độ 230°C trong mọi trường hợp.

4.2. Bảng kích thước van bi 3PC nối clamp tay gạt

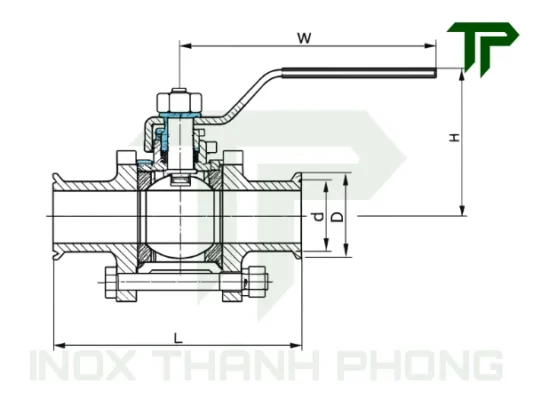

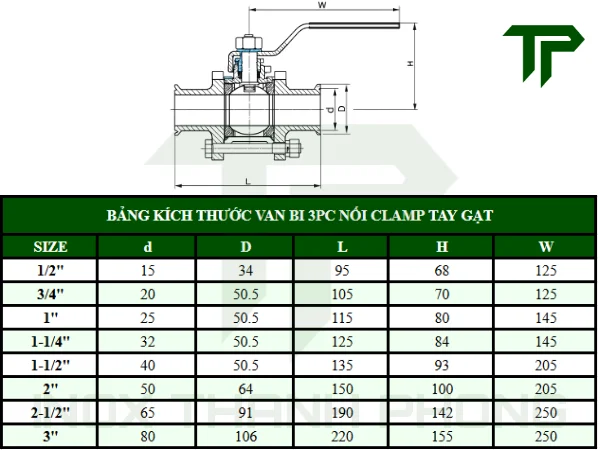

BẢNG KÍCH THƯỚC VAN BI 3PC NỐI CLAMP TAY GẠT
Size	d	D	L	H	W
1/2″	15	34	95	68	125
3/4″	20	50.5	105	70	125
1″	25	50.5	115	80	145
1-1/4″	32	50.5	125	84	145
1-1/2″	40	50.5	135	93	205
2″	50	64	150	100	205
2-1/2″	65	91	190	142	250
3″	80	106	220	155	250

5. Đặc điểm kỹ thuật nổi bật của van bi 3PC nối clamp

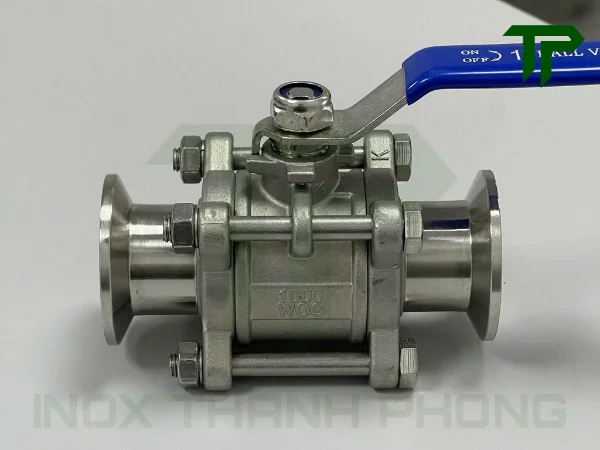

Van bi 3PC nối clamp được thiết kế theo hướng thuận tiện cho quá trình lắp đặt, vận hành và bảo dưỡng đường ống. Những đặc điểm kỹ thuật nổi bật của sản phẩm gồm:

• Thân van dạng ba mảnh: Phần thân trung tâm và hai đầu nối được liên kết bằng bulong, giúp tháo kiểm tra bi van, seat và gioăng làm kín thuận tiện hơn so với van thân liền.
• Kết nối clamp tháo lắp nhanh: Hai đầu van kết nối với đường ống bằng gioăng và cùm clamp, không cần hàn trực tiếp. Khi cần vệ sinh hoặc bảo trì, người vận hành có thể tháo van mà không phải cắt đường ống.
• Đóng mở nhanh bằng góc xoay 90°: Tay gạt truyền chuyển động trực tiếp xuống bi van, giúp đóng hoặc mở dòng chảy nhanh chóng. Vị trí tay gạt cũng cho phép nhận biết trạng thái của van từ bên ngoài.
• Đường dòng chảy tương đối thẳng: Khi van mở hoàn toàn, lưu chất đi qua lỗ trên bi van theo hướng gần như thẳng, nhờ đó giảm mức độ cản dòng và hạn chế tổn thất áp suất so với các loại van có đường lưu chất đổi hướng nhiều lần.
• Seat PTFE có độ kín và ma sát thấp: Seat van thường được chế tạo từ PTFE, giúp bi van chuyển động nhẹ, hạn chế rò rỉ và phù hợp với nhiều loại nước, khí, dầu cùng các lưu chất tương thích.
• Khả năng chống ăn mòn tốt: Van thường được sản xuất từ inox 304 hoặc inox 316, có khả năng chống gỉ và làm việc trong nhiều môi trường công nghiệp. Với lưu chất có tính ăn mòn cao, cần ưu tiên inox 316 và kiểm tra khả năng tương thích của gioăng.
• Thuận tiện thay thế linh kiện làm kín: Kết cấu 3PC cho phép kiểm tra và thay seat, gioăng thân hoặc bộ làm kín trục khi xuống cấp, giúp giảm chi phí so với việc thay mới toàn bộ van.
• Có thể cố định vị trí tay gạt: Một số model được trang bị tấm chặn hành trình hoặc cơ cấu khóa, giúp giữ van tại vị trí đóng hoặc mở và hạn chế thao tác ngoài ý muốn.

6. Van bi 3PC nối clamp có thực sự là van vi sinh không?

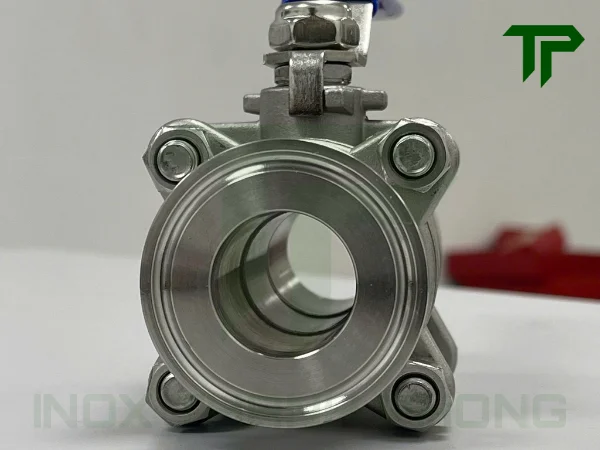

Van bi 3PC nối clamp vẫn được xếp vào nhóm van công nghiệp, không phải van vi sinh chuyên dụng. Việc thay hai đầu ren hoặc đầu hàn bằng đầu clamp chỉ làm thay đổi phương thức kết nối với đường ống, giúp tháo lắp nhanh hơn, chứ không làm thay đổi bản chất thiết kế bên trong của van.

Phần thân van vẫn sử dụng kết cấu ba mảnh đúc, liên kết bằng bulong giống các dòng van bi 3PC công nghiệp thông thường. Bên trong còn tồn tại khoảng trống giữa bi van, seat và thân van. Lưu chất có thể đi vào các khoang này trong quá trình đóng mở, gây đọng cặn và khó làm sạch hoàn toàn.

Hai đầu clamp và lỗ dẫn lưu chất có thể được gia công sáng, nhẵn hơn để tăng độ kín và thuận tiện vệ sinh. Tuy nhiên, bề mặt đánh bóng tại đầu nối không đủ để chứng minh toàn bộ van đáp ứng yêu cầu vi sinh. Van vi sinh chuyên dụng còn phải kiểm soát độ nhám bề mặt trong, hạn chế vùng lưu chất tồn đọng, sử dụng gioăng phù hợp và có khả năng vệ sinh CIP hoặc SIP theo thiết kế.

Vì vậy, van phù hợp với nước công nghiệp, khí nén, dầu, gas, hơi và các lưu chất tương thích với inox, PTFE. Không nên sử dụng van cho đường ống thực phẩm hoặc dược phẩm chỉ dựa vào hình thức đầu nối clamp, trừ khi nhà sản xuất có tài liệu kỹ thuật và chứng nhận xác nhận rõ khả năng đáp ứng tiêu chuẩn vi sinh.

7. So sánh van bi 3PC nối clamp, nối ren và nối hàn

Van bi 3PC hiện có ba kiểu kết nối phổ biến là nối clamp, nối ren và nối hàn. Mỗi kiểu kết nối phù hợp với một nhóm ứng dụng khác nhau, tùy theo yêu cầu về vệ sinh, độ kín, chi phí đầu tư và tần suất tháo lắp. Bảng dưới đây so sánh chi tiết ba loại để người dùng dễ lựa chọn sản phẩm phù hợp với hệ thống.

Tiêu chí	Nối Clamp	Nối Ren	Nối Hàn
Cách lắp đặt	Kẹp bằng cùm inox, tháo lắp trong vài giây không cần dụng cụ	Vặn ren trực tiếp vào đường ống bằng cờ lê	Hàn cố định, không thể tháo rời
Tốc độ thi công	Nhanh nhất trong ba loại	Trung bình	Chậm nhất, phụ thuộc khinh nghiệm thợ hàn
Khả năng tháo lắp	Tháo lắp linh hoạt, tái sử dụng nhiều lần	Tháo được nhưng dễ chờn ren, giảm độ kín sau vài lần	Không tháo được, muốn thay phải cắt bỏ
Độ kín	Kín tốt nhờ gioăng đàn hồi	Dễ rò rỉ tại điểm ren nếu siết không đều lực	Kín tuyệt đối, không có khe hở
Khả năng chịu áp lực, rung động	Trung bình	Trung bình, giảm dần theo số lần tháo lắp	Cao nhất, chịu được áp lực và rung động lớn
Yêu cầu kỹ thuật thi công	Không cần thợ chuyên	Cần sử dụng đúng hệ ren	Cần thợ hàn có kinh nghiệm cao
Chi phí đầu tư	Trung bình	Thấp nhất	Cao nhất do công hàn và nhân công
Phù hợp với	Hệ thống thường xuyên thay đổi cấu hình, cần bảo trì định kỳ	Hệ thống dân dụng, áp lực thấp	Hệ thống cố định lâu dài, không di dời

8. Các sự cố thường gặp và nguyên nhân khi sử dụng van bi 3PC nối clamp tay gạt

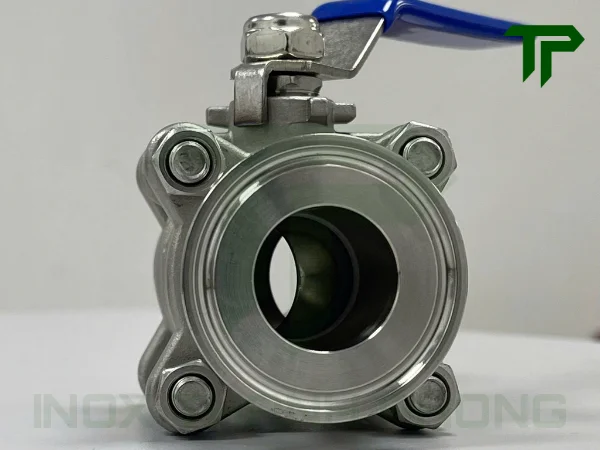

Trong quá trình vận hành, van bi 3PC nối clamp có thể xuất hiện rò rỉ, đóng không kín hoặc tay gạt khó thao tác. Việc xác định đúng vị trí và nguyên nhân giúp người dùng xử lý kịp thời, tránh làm hư hỏng thêm bi van, seat và các gioăng làm kín.

• Rò rỉ tại hai đầu nối clamp: Thường do gioăng clamp bị lệch tâm, chai cứng, nứt hoặc không đúng kích thước. Mặt clamp bám cặn, bị xước hoặc cùm kẹp siết chưa đủ cũng có thể làm mối nối mất kín.
• Rò rỉ giữa các mảnh thân van: Nguyên nhân phổ biến là gioăng thân bị biến dạng, lắp sai vị trí hoặc bộ bulong liên kết được siết không đều. Tình trạng này cũng có thể xuất hiện sau khi van được tháo vệ sinh nhưng lắp lại không đúng thứ tự.
• Rò rỉ tại vị trí trục van: Gioăng trục hoặc packing có thể đã mòn, chai cứng hoặc mất độ đàn hồi. Đai ốc ép gioăng bị lỏng cũng làm lưu chất thoát ra tại cổ van.
• Van đóng nhưng lưu chất vẫn đi qua: Seat PTFE có thể bị xước, mòn, biến dạng hoặc có cặn bám giữa seat và bi van. Bề mặt bi bị rỗ hoặc trầy xước cũng làm van không thể đóng kín hoàn toàn.
• Tay gạt nặng hoặc khó xoay: Nguyên nhân có thể do cặn bẩn tích tụ trong khoang bi, seat bị biến dạng, trục van bị kẹt hoặc bulong thân van được siết quá chặt. Không nên dùng lực quá lớn để xoay vì có thể làm cong tay gạt hoặc hư trục.
• Tay gạt quá lỏng: Thường do đai ốc giữ tay gạt bị lỏng, tấm chặn hành trình bị mòn hoặc liên kết giữa trục và tay gạt đã xuống cấp. Cần kiểm tra sớm để tránh tay gạt xoay nhưng bi van không chuyển động đúng vị trí.
• Van nhanh xuống cấp sau thời gian ngắn: Có thể do lựa chọn sai vật liệu inox, seat hoặc gioăng so với lưu chất và nhiệt độ làm việc. Việc sử dụng van vượt quá giới hạn áp suất, nhiệt độ hoặc dùng để điều tiết liên tục cũng làm các bộ phận làm kín nhanh mòn.

Khi phát hiện rò rỉ hoặc thao tác bất thường, cần dừng hệ thống, xả hết áp suất và lưu chất trước khi kiểm tra. Không tháo cùm clamp hoặc bulong liên kết thân van khi đường ống vẫn còn áp lực.

9. Địa chỉ cung cấp van bi 3PC nối clamp tay gạt

Inox Thanh Phong là đơn vị chuyên cung cấp van bi 3PC nối clamp tay gạt cùng nhiều loại van và phụ kiện đường ống inox công nghiệp, ống inox vi sinh. Sản phẩm được nhập kho với nhiều kích thước, phù hợp cho hệ thống thực phẩm, đồ uống, nước sạch, khí nén, dầu và các môi trường làm việc tương thích với inox, PTFE.

Van bi 3PC nối clamp được kiểm tra ngoại quan, kích thước đầu clamp và khả năng đóng mở trước khi giao. Khách hàng được hỗ trợ đối chiếu kích thước theo hệ inch hoặc DN, kiểm tra đường kính mặt clamp và lựa chọn đồng bộ gioăng, cùm kẹp để hạn chế sai lệch khi lắp đặt.

Inox Thanh Phong cam kết:

• Hàng sẵn kho với nhiều kích thước phổ biến, đáp ứng nhanh nhu cầu thay thế và thi công.
• Giao hàng toàn quốc, hỗ trợ đóng gói và vận chuyển an toàn.
• Cung cấp đầy đủ hóa đơn VAT theo yêu cầu.
• Có hồ sơ CO, CQ và chứng từ liên quan theo từng lô hàng.
• Hỗ trợ thông số kỹ thuật, hình ảnh và kích thước thực tế trước khi đặt mua.
• Báo giá cạnh tranh theo số lượng và yêu cầu của từng công trình.
• Cung cấp đồng bộ van, gioăng clamp, cùm kẹp và phụ kiện lắp đặt.

Với kinh nghiệm cung cấp vật tư inox cho nhiều doanh nghiệp và nhà máy lớn như HABECO, SABECO, Dược Hoa Linh cùng nhiều đơn vị trong ngành thực phẩm, đồ uống và dược phẩm, Inox Thanh Phong luôn chú trọng chất lượng sản phẩm, tính chính xác của thông số và tiến độ giao hàng.

Khách hàng có nhu cầu mua van bi 3PC nối clamp tay gạt nên cung cấp kích thước đường ống, đường kính mặt clamp, loại lưu chất, áp suất và nhiệt độ làm việc. Đội ngũ Inox Thanh Phong sẽ tư vấn đúng model, kiểm tra khả năng tương thích và gửi báo giá phù hợp trong thời gian sớm nhất.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp

Van bi 3PC có phải là van bi 3 ngả không?
Không. “3PC” là viết tắt của Three Piece, thể hiện thân van được cấu tạo từ ba mảnh. Van bi 3 ngả là loại van có ba cửa kết nối dùng để phân chia hoặc chuyển hướng dòng chảy.

Van bi 3PC nối clamp có sử dụng cho thực phẩm và đồ uống được không?
Van có thể sử dụng trong các hệ thống này khi bề mặt tiếp xúc lưu chất được gia công nhẵn, vật liệu inox và gioăng phù hợp. Với dây chuyền yêu cầu vi sinh nghiêm ngặt, cần kiểm tra thêm độ nhám bề mặt, cấu tạo khoang bi và hồ sơ vật liệu của từng model.

Van theo hệ inch và hệ DN có lắp thay thế cho nhau được không?
Không nên quy đổi trực tiếp. Hai van có kích thước danh nghĩa gần tương đương vẫn có thể khác đường kính mặt clamp, đường kính ống và kích thước gioăng. Cần đo thực tế trước khi đặt hàng.

Van bi 3PC nối clamp có dùng cho hơi nóng được không?
Có thể sử dụng khi áp suất và nhiệt độ hơi nằm trong giới hạn của thân van, seat PTFE, gioăng và cụm kết nối clamp. Không nên chỉ căn cứ vào nhiệt độ tối đa được công bố mà bỏ qua mức áp suất làm việc thực tế.

Van bi 3PC clamp có dùng để điều tiết lưu lượng được không?
Van có thể làm giảm lưu lượng khi mở một phần, nhưng không phù hợp để điều tiết liên tục trong thời gian dài. Dòng chảy tốc độ cao có thể làm mòn seat và bề mặt bi tại vị trí tiết lưu.

Khi nào cần thay seat PTFE?
Seat cần được thay khi van đóng không kín, bề mặt seat bị xước, biến dạng, chai cứng hoặc mất khả năng ôm đều quanh bi van. Khi tháo thân van, nên kiểm tra đồng thời gioăng thân và gioăng trục.

Có thể tháo phần thân giữa mà không cắt đường ống không?
Có thể tháo phần thân giữa sau khi nới hệ thống bulong liên kết, với điều kiện đường ống được bố trí đủ khoảng trống và hai đầu thân ngoài được giữ ổn định. Trước khi tháo phải dừng hệ thống và xả hết áp suất.

Nên chọn van inox 304 hay inox 316?
Inox 304 phù hợp với nước, khí và nhiều môi trường thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp hơn với hóa chất, môi trường có clorua hoặc dây chuyền yêu cầu độ bền vật liệu cao.

Van bị rò rỉ ở đầu clamp có phải thay toàn bộ van không?
Thông thường chưa cần thay toàn bộ van. Cần kiểm tra gioăng clamp, độ đồng tâm của hai mặt kết nối, tình trạng bề mặt clamp và lực siết của cùm kẹp. Chỉ thay van khi thân hoặc mặt clamp đã nứt, biến dạng hoặc ăn mòn nghiêm trọng.
