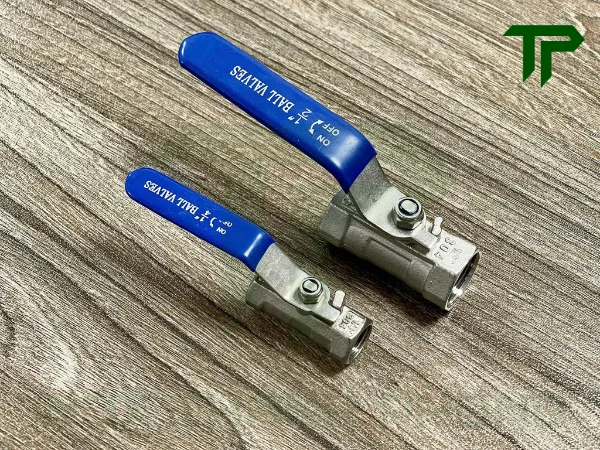

Van Bi 1PC Inox Nối Ren Tay Gạt

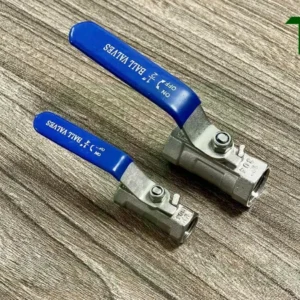

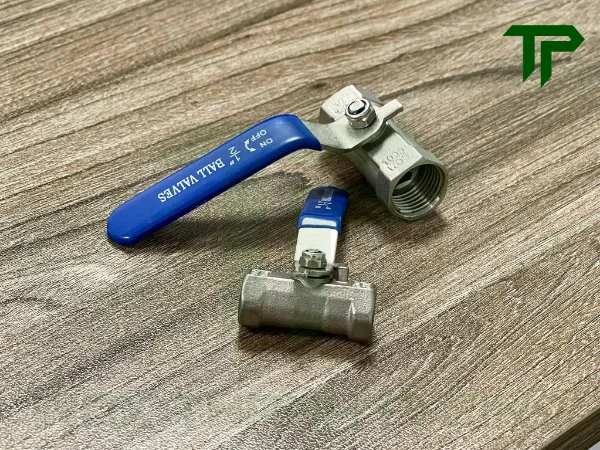

1. Van bi 1PC inox nối ren tay gạt là gì?

Van bi 1PC inox nối ren tay gạt là loại van inox công nghiệp được sử dụng để đóng hoặc mở dòng lưu chất trong đường ống, vận hành thủ công bằng tay gạt. Trong đó, 1PC (One Piece) là kiểu thiết kế thân van được chế tạo dạng một khối liền, khác với van bi 2PC hoặc 3PC có thân được ghép từ nhiều phần riêng biệt. Nhờ kết cấu này, van có thiết kế tương đối gọn, ít vị trí liên kết trên thân và phù hợp với các hệ thống đường ống kích thước nhỏ cần thiết bị đóng mở đơn giản.

Bên trong thân van là một viên bi có lỗ xuyên tâm và được liên kết với tay gạt thông qua trục van. Khi xoay tay gạt một góc 90°, bi van sẽ quay theo để đưa lỗ xuyên tâm về cùng hướng hoặc vuông góc với đường ống, từ đó thực hiện quá trình mở hoặc đóng dòng lưu chất.

Hai đầu van được gia công ren trong, cho phép lắp trực tiếp với đường ống, kép ren hoặc các phụ kiện có ren ngoài tương ứng. Kiểu kết nối ren giúp việc lắp đặt nhanh, không cần hàn và phù hợp với những vị trí có không gian lắp đặt hạn chế.

Van bi 1PC thường được chế tạo từ inox kết hợp với gioăng làm kín PTFE, nhờ đó có khả năng chống ăn mòn và sử dụng được trong nhiều môi trường khác nhau. Sản phẩm thường được lắp trên các hệ thống nước, khí nén, dầu, hơi và một số đường ống công nghiệp có điều kiện áp suất, nhiệt độ và lưu chất phù hợp với thông số của van.

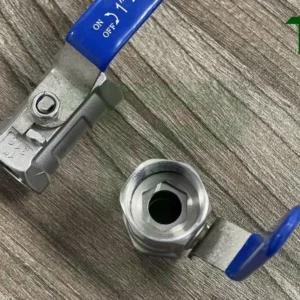

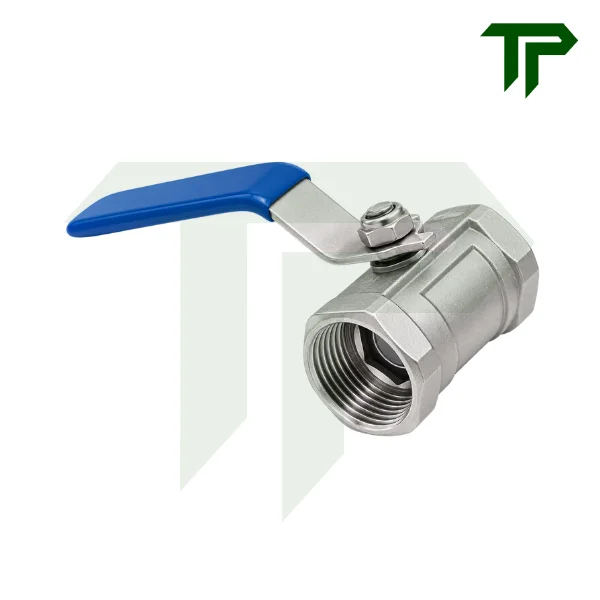

2. Cấu tạo của van bi 1PC inox nối ren tay gạt

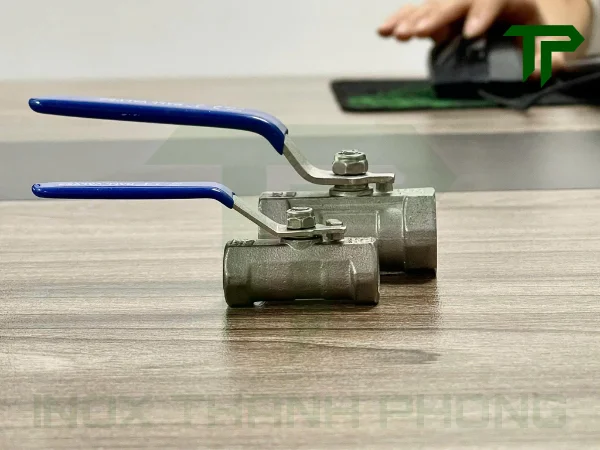

Van bi 1PC inox nối ren tay gạt có kết cấu khá gọn, các bộ phận chính được bố trí tập trung bên trong thân van để thực hiện chức năng đóng mở và làm kín dòng lưu chất. Cấu tạo cơ bản của van gồm:

• Thân van: Là bộ phận bao bọc và liên kết toàn bộ các chi tiết bên trong. Điểm đặc trưng của dòng van 1PC là phần thân chính được thiết kế dạng một khối liền, giúp kích thước tổng thể của van nhỏ gọn và hạn chế các vị trí ghép nối trên thân. Hai đầu thân được gia công ren trong để kết nối với đường ống hoặc phụ kiện có ren ngoài tương ứng.
• Bi van: Được đặt bên trong thân và có một lỗ xuyên tâm để lưu chất đi qua. Bi van thường được chế tạo từ inox, bề mặt được gia công nhẵn nhằm giảm ma sát với gioăng làm kín. Khi bi quay 90°, vị trí của lỗ xuyên tâm thay đổi để thực hiện đóng hoặc mở dòng chảy.
• Trục van: Có nhiệm vụ liên kết bi van với tay gạt và truyền chuyển động từ bên ngoài xuống bi. Khi người vận hành xoay tay gạt, trục van sẽ làm bi quay theo đúng góc đóng mở.
• Gioăng làm kín: Thường sử dụng vật liệu PTFE, được bố trí quanh bi van và khu vực trục để hạn chế lưu chất rò rỉ ra ngoài. Đồng thời, gioăng còn tạo bề mặt tiếp xúc giúp bi van xoay tương đối nhẹ trong quá trình vận hành.
• Tay gạt: Được lắp phía trên trục van để người sử dụng thao tác đóng mở bằng tay. Tay gạt thường được chế tạo từ kim loại và có lớp bọc bên ngoài để cầm nắm thuận tiện hơn. Vị trí của tay gạt cũng giúp người vận hành dễ nhận biết trạng thái đóng hoặc mở của van.

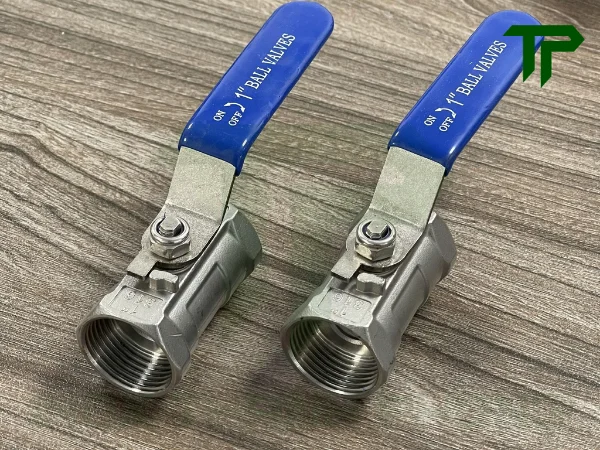

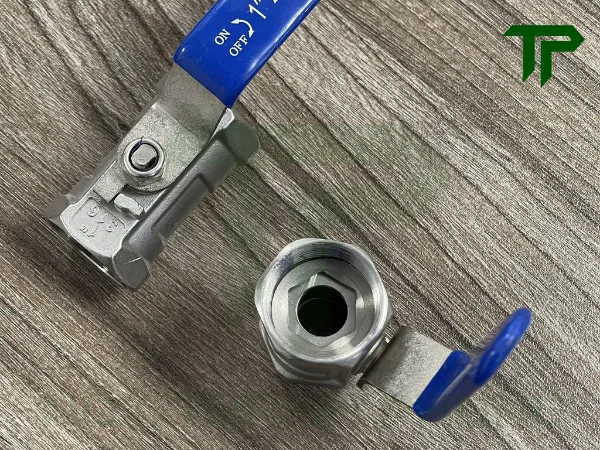

• Đầu nối ren: Hai đầu van được tiện ren trong để lắp với đầu ống hoặc phụ kiện ren ngoài. Đây là kiểu kết nối phổ biến trên van bi 1PC, phù hợp với các tuyến ống có kích thước nhỏ và cho phép lắp đặt mà không cần sử dụng phương pháp hàn hoặc mặt bích.

3. Nguyên lý đóng mở của van bi 1PC inox

Van bi 1PC inox hoạt động theo cơ chế xoay 1/4 vòng (90°). Tay gạt được liên kết với trục van, còn đầu dưới của trục ăn khớp với bi van. Khi người vận hành xoay tay gạt, trục van truyền chuyển động làm bi xoay tương ứng bên trong thân van.

• Khi van mở: Lỗ xuyên tâm của bi nằm cùng hướng với đường dòng chảy, tạo đường dẫn để lưu chất đi từ đầu vào sang đầu ra của van. Ở trạng thái mở hoàn toàn, tay gạt thường nằm song song với hướng đường ống.
• Khi van đóng: Tay gạt được xoay 90°, làm bi van quay theo cho đến khi phần thân đặc của bi nằm chắn ngang đường dòng chảy. Lúc này hai bề mặt seat ôm sát bi van, tạo độ kín và ngăn lưu chất tiếp tục đi qua. Tay gạt khi đó thường nằm vuông góc với hướng đường ống.

Trong quá trình đóng mở, gioăng seat PTFE vừa làm nhiệm vụ tạo kín giữa bi và thân van, vừa tạo bề mặt tiếp xúc để bi có thể xoay trong van. Với cơ chế đóng mở 90°, van bi 1PC cho thao tác nhanh và phù hợp với chức năng đóng hoặc mở dòng lưu chất trên hệ thống đường ống.

4. Thông số kỹ thuật và kích thước van bi 1PC inox nối ren

Van bi 1PC inox nối ren được sản xuất với nhiều kích thước khác nhau để phù hợp với các hệ thống đường ống ren dân dụng và công nghiệp. Khi lựa chọn van, cần đối chiếu đồng thời kích thước kết nối, vật liệu, gioăng làm kín, áp suất và nhiệt độ làm việc, thay vì chỉ dựa vào DN của đường ống.

4.1. Thông số kỹ thuật

• Chất liệu thân van: Inox 304
• Chất liệu bi van: Inox
• Gioăng làm kín: PTFE (Teflon)
• Kích thước: 1/4″ – 4″, tương ứng DN6 – DN100
• Kiểu kết nối: Ren trong hai đầu
• Phương thức điều khiển: Tay gạt
• Góc đóng mở: 90°
• Áp suất làm việc: PN25
• Nhiệt độ làm việc: Tối đa 180°C
• Môi trường sử dụng: Nước, khí, dầu, hơi và các lưu chất phù hợp với vật liệu inox, PTFE

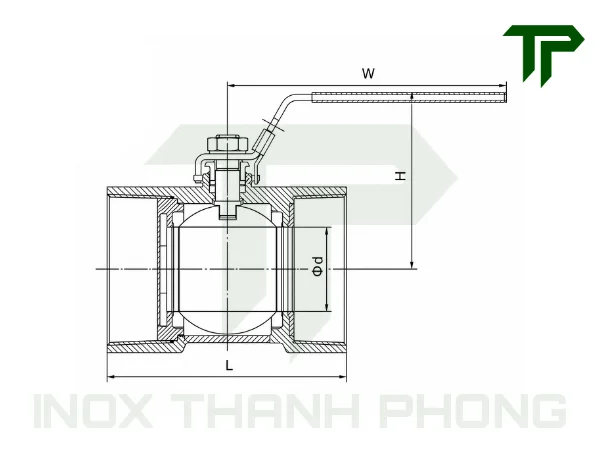

4.2. Kích thước van bi 1PC inox nối ren

Trong đó:

• Φd: Đường kính lỗ lưu thông của bi van.
• L: Chiều dài tổng thể của van.
• H: Chiều cao van.
• W: Chiều dài tay gạt.
• Đơn vị: mm.

Lưu ý: Bảng kích thước trên mang tính tham khảo cho mẫu van bi 1PC inox tương ứng. Các thông số Φd, L, H và W có thể thay đổi tùy theo thiết kế của từng nhà sản xuất hoặc từng lô hàng. Khi lắp mới, thay thế van cũ hoặc sử dụng tại vị trí có không gian giới hạn, nên đối chiếu kích thước thực tế của sản phẩm trước khi đặt hàng.

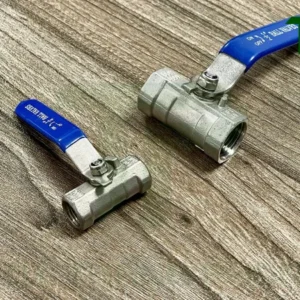

5. Ưu điểm của van bi 1PC inox nối ren tay gạt

Van bi 1PC inox nối ren tay gạt được sử dụng khá phổ biến trên các hệ thống đường ống kích thước nhỏ nhờ kết cấu đơn giản, thao tác nhanh và chi phí tương đối hợp lý. Một số ưu điểm nổi bật của dòng van này gồm:

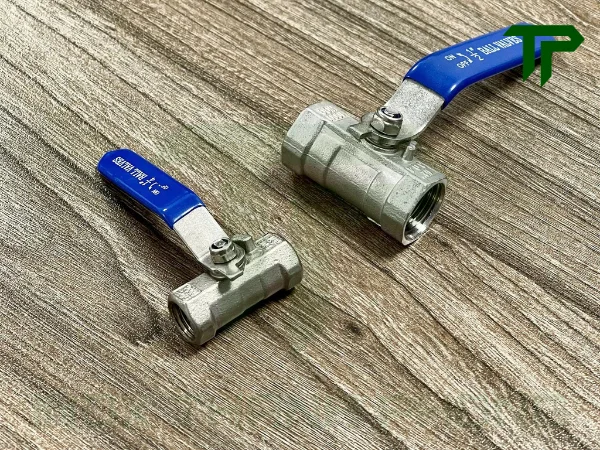

• Thiết kế thân van nhỏ gọn: Kết cấu 1PC với thân van dạng một khối giúp kích thước tổng thể gọn hơn so với nhiều dòng van bi 2PC hoặc 3PC. Nhờ đó, van phù hợp lắp đặt tại các vị trí có không gian hạn chế hoặc trên những tuyến ống nhỏ.
• Đóng mở nhanh chỉ với góc xoay 90°: Cơ cấu tay gạt cho phép người vận hành chuyển van từ trạng thái đóng sang mở hoặc ngược lại chỉ bằng một thao tác xoay 1/4 vòng. Điều này giúp việc kiểm soát dòng lưu chất nhanh và dễ nhận biết trạng thái của van.
• Kết nối ren thuận tiện khi lắp đặt: Hai đầu ren trong có thể kết nối trực tiếp với ống hoặc phụ kiện ren ngoài tương ứng, không cần hàn hoặc sử dụng thêm mặt bích. Khi cần tháo van khỏi hệ thống, việc xử lý tại vị trí nối ren cũng tương đối thuận tiện.
• Khả năng chống ăn mòn tốt: Thân van và các chi tiết chính được chế tạo từ inox, phù hợp với nhiều môi trường nước, khí, dầu và các loại lưu chất có tính ăn mòn ở mức phù hợp với vật liệu của van.
• Khả năng làm kín tốt: Bi van kết hợp với seat PTFE tạo bề mặt làm kín quanh bi, giúp hạn chế rò rỉ khi van ở trạng thái đóng. PTFE đồng thời có hệ số ma sát thấp nên hỗ trợ bi van xoay tương đối nhẹ trong quá trình vận hành.
• Ít vị trí ghép nối trên thân: Do thiết kế một khối, thân van 1PC không có nhiều đường ghép thân như van 2PC hoặc 3PC. Điều này giúp kết cấu đơn giản và giảm số vị trí ghép cơ khí cần làm kín trên phần thân van.
• Chi phí đầu tư tương đối thấp: Với cấu tạo đơn giản và số lượng chi tiết ít hơn, van bi 1PC thường có mức giá dễ tiếp cận hơn so với các dòng van bi nhiều thân cùng phân khúc kích thước, phù hợp cho những hệ thống chỉ yêu cầu chức năng đóng mở cơ bản.

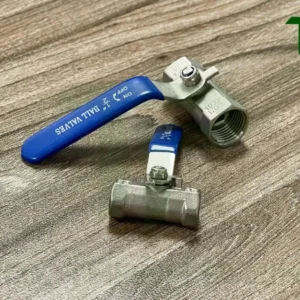

6. Van bi 1PC inox được sử dụng ở đâu?

Van bi 1PC inox nối ren tay gạt phù hợp với các hệ thống đường ống kích thước nhỏ cần đóng hoặc mở nhanh dòng lưu chất, ưu tiên thiết kế gọn và kết nối ren thuận tiện. Nhờ thân inox kết hợp với seat PTFE, van có thể sử dụng trong nhiều môi trường khác nhau khi nhiệt độ, áp suất và tính chất lưu chất nằm trong giới hạn cho phép của sản phẩm.

• Hệ thống cấp và thoát nước: Van được sử dụng để đóng mở các nhánh đường ống nước trong nhà máy, khu kỹ thuật, hệ thống xử lý nước và các tuyến ống phụ trợ. Kết nối ren giúp việc bố trí van trên những đường ống nhỏ tương đối thuận tiện.
• Hệ thống khí nén: Van bi 1PC có thể lắp tại các nhánh cấp khí, đường ống phân phối hoặc vị trí cần cô lập từng khu vực của hệ thống. Cơ cấu tay gạt xoay 90° cho phép đóng mở nhanh khi vận hành hoặc bảo trì thiết bị.
• Đường ống dầu và chất lỏng công nghiệp: Vật liệu inox và gioăng PTFE phù hợp với nhiều loại dầu, dung dịch kỹ thuật và chất lỏng công nghiệp có tính tương thích với vật liệu của van. Trước khi sử dụng cần kiểm tra loại lưu chất cụ thể để lựa chọn đúng vật liệu.
• Hệ thống hơi và nước nóng: Van có thể sử dụng trên các đường ống hơi hoặc nước nóng khi áp suất và nhiệt độ thực tế không vượt quá giới hạn làm việc của từng model. Với môi trường nhiệt độ cao, cần đặc biệt kiểm tra khả năng chịu nhiệt của seat PTFE và quan hệ áp suất – nhiệt độ của van.
• Đường ống hóa chất: Inox có khả năng chống ăn mòn tốt trong nhiều môi trường, trong khi PTFE có độ tương thích với nhiều loại hóa chất. Tuy nhiên, khả năng sử dụng còn phụ thuộc vào nồng độ, nhiệt độ và tính chất của từng hóa chất, do đó không nên lựa chọn chỉ dựa vào vật liệu inox.
• Hệ thống phụ trợ trong nhà máy: Van thường được lắp trên các tuyến nước kỹ thuật, khí, dầu hoặc đường ống cấp – xả phụ trợ của máy móc, bồn chứa và thiết bị công nghiệp, đặc biệt tại những vị trí có không gian lắp đặt hạn chế.
• Các hệ thống cơ khí và đường ống ren: Với kiểu nối ren trong hai đầu và kích thước thân nhỏ gọn, van bi 1PC phù hợp với nhiều cụm thiết bị, skid, máy móc hoặc tuyến ống cần tháo lắp tương đối đơn giản mà không sử dụng kết nối mặt bích.

7. So sánh van bi 1PC, 2PC và 3PC inox

Van bi 1PC, 2PC và 3PC đều sử dụng bi van xoay 90° để đóng hoặc mở dòng lưu chất, tuy nhiên chúng khác nhau chủ yếu ở kết cấu thân van, khả năng tháo lắp, bảo trì và phạm vi sử dụng. Việc lựa chọn loại nào không chỉ dựa vào giá thành mà còn phụ thuộc vào yêu cầu vận hành và mức độ bảo trì của hệ thống.

Tiêu chí	Van bi 1PC	Van bi 2PC	Van bi 3PC
Kết cấu thân	Thân dạng một khối	Thân ghép từ 2 phần	Thân ghép từ 3 phần
Kích thước tổng thể	Nhỏ gọn	Gọn, phổ biến	Lớn hơn
Khả năng tháo lắp	Hạn chế	Có thể tháo thân van	Tháo lắp thuận tiện nhất
Bảo trì bi và seat	Khó tiếp cận hơn	Thuận tiện hơn 1PC	Dễ bảo trì và thay thế
Số vị trí ghép thân	Ít nhất	Nhiều hơn 1PC	Nhiều hơn do thân 3 phần
Kiểu kết nối phổ biến	Nối ren	Nối ren, một số dòng mặt bích	Ren, hàn hoặc các kiểu kết nối tùy model
Chi phí	Thường thấp nhất	Mức trung bình	Thường cao hơn
Ứng dụng phù hợp	Đóng mở cơ bản, đường ống nhỏ	Hệ thống công nghiệp thông dụng	Hệ thống cần tháo bảo trì thường xuyên

8. Lưu ý khi lắp đặt và sử dụng van bi 1PC

Để van bi 1PC inox nối ren hoạt động ổn định, hạn chế rò rỉ và duy trì độ bền trong quá trình sử dụng, cần chú ý một số yếu tố từ khâu lựa chọn, lắp đặt đến vận hành thực tế.

• Kiểm tra đúng kích thước và tiêu chuẩn ren: Trước khi lắp đặt cần xác định đúng size van, DN và chuẩn ren của đường ống hoặc phụ kiện kết nối. Trường hợp cùng kích thước danh nghĩa nhưng khác chuẩn ren có thể không lắp trực tiếp được với nhau.
• Làm sạch phần ren trước khi lắp: Bụi bẩn, phoi kim loại hoặc cặn bám trên ren có thể làm giảm độ kín của mối nối. Vì vậy, nên vệ sinh sạch đầu ren của van và đường ống trước khi tiến hành lắp đặt.
• Sử dụng vật liệu làm kín ren phù hợp: Có thể sử dụng băng tan PTFE hoặc vật liệu làm kín ren phù hợp với loại lưu chất và nhiệt độ làm việc để tăng độ kín tại vị trí kết nối.
• Không siết van bằng lực quá lớn: Khi lắp van vào đường ống cần sử dụng dụng cụ đúng vị trí và kiểm soát lực siết hợp lý. Siết quá mạnh có thể làm hư hỏng ren hoặc tạo ứng suất không cần thiết lên phần thân van.
• Chừa đủ khoảng trống cho tay gạt: Van bi 1PC đóng mở bằng thao tác xoay tay gạt 90°, do đó cần bố trí đủ không gian xung quanh để tay van có thể di chuyển hoàn toàn giữa hai trạng thái đóng và mở.
• Sử dụng đúng giới hạn áp suất và nhiệt độ: Không vận hành van vượt quá thông số cho phép của nhà sản xuất. Khả năng chịu áp của van còn phụ thuộc vào nhiệt độ, loại lưu chất và vật liệu gioăng làm kín.
• Nên sử dụng van ở trạng thái đóng hoặc mở hoàn toàn: Van bi 1PC phù hợp chủ yếu với chức năng đóng mở dòng lưu chất. Việc duy trì bi van ở trạng thái mở một phần trong thời gian dài có thể làm tăng vận tốc dòng chảy tại khu vực tiết lưu và gây mài mòn seat nhanh hơn.
• Kiểm tra độ kín sau khi lắp đặt: Sau khi hoàn thiện kết nối, nên cho hệ thống vận hành ở điều kiện phù hợp để kiểm tra các vị trí ren, thân van và trục van. Nếu xuất hiện rò rỉ cần xử lý trước khi đưa hệ thống vào vận hành chính thức.
• Thao tác tay gạt đúng cách: Không nên sử dụng ống nối dài hoặc tác động lực quá lớn lên tay gạt khi van bị kẹt. Trường hợp van khó đóng mở cần kiểm tra nguyên nhân thay vì cố cưỡng bức thao tác, tránh làm cong tay van hoặc hư hỏng trục.

Đối với những hệ thống làm việc liên tục, có nhiệt độ cao hoặc sử dụng lưu chất dễ đóng cặn, nên kiểm tra tình trạng vận hành của van định kỳ. Việc lựa chọn đúng thông số ngay từ đầu và lắp đặt đúng kỹ thuật sẽ giúp hạn chế rò rỉ, kẹt bi và giảm nguy cơ hư hỏng gioăng trong quá trình sử dụng.

9. Địa chỉ cung cấp van bi 1PC inox nối ren tay gạt

Để van bi 1PC hoạt động ổn định và lắp đúng với hệ thống, ngoài việc lựa chọn đúng kích thước DN còn cần kiểm tra vật liệu, tiêu chuẩn ren, áp suất và nhiệt độ làm việc. Inox Thanh Phong cung cấp van bi 1PC inox nối ren tay gạt phục vụ cho các hệ thống nước, khí, dầu, hơi và nhiều đường ống công nghiệp khác.

Khi lựa chọn sản phẩm tại Inox Thanh Phong, khách hàng có thể được hỗ trợ:

• Tư vấn đúng kích thước và kiểu kết nối: Đối chiếu size inch, DN và kiểu ren phù hợp với đường ống hoặc phụ kiện đang sử dụng.
• Đa dạng kích thước: Cung cấp nhiều size van bi 1PC để đáp ứng từ các tuyến ống nhỏ đến hệ thống công nghiệp có kích thước lớn hơn.
• Kiểm tra thông số trước khi đặt hàng: Có thể đối chiếu các kích thước L, H, W, đường kính lỗ bi và thông số làm việc khi cần thay thế van tại vị trí có sẵn.
• Hỗ trợ lựa chọn theo môi trường sử dụng: Tư vấn dựa trên loại lưu chất, nhiệt độ và áp suất thực tế của hệ thống.
• Chứng từ hàng hóa: Hỗ trợ VAT, CO-CQ theo yêu cầu và theo hồ sơ của từng lô sản phẩm.
• Giao hàng toàn quốc: Hỗ trợ đóng gói và vận chuyển đến khách hàng, công trình và nhà máy tại nhiều tỉnh thành.

Đối với trường hợp cần thay thế van đang sử dụng, khách hàng nên cung cấp size ren, vật liệu, áp suất làm việc và hình ảnh hoặc kích thước thực tế của van cũ để lựa chọn sản phẩm phù hợp hơn, hạn chế tình trạng cùng DN nhưng khác chuẩn ren hoặc kích thước lắp đặt.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp về van bi 1PC inox nối ren

Van bi 1PC khác van bi 2PC ở điểm nào?
Điểm khác biệt chính nằm ở kết cấu thân van. Van bi 1PC có thân dạng một khối, trong khi van bi 2PC được ghép từ hai phần. Vì vậy, van 1PC có thiết kế gọn và phù hợp với các ứng dụng đóng mở cơ bản, còn van 2PC thuận tiện hơn khi cần kết cấu có khả năng tháo lắp và bảo trì.

Van bi 1PC có tháo ra để thay gioăng được không?
Van bi 1PC không được thiết kế để tháo rời thân thuận tiện như van bi 2PC hoặc 3PC. Việc tiếp cận bi và seat bên trong bị hạn chế hơn, do đó khi các chi tiết làm kín bên trong bị hư hỏng nặng, trong nhiều trường hợp việc thay mới toàn bộ van sẽ thuận tiện và kinh tế hơn.

Van bi 1PC inox có sử dụng cho hơi nóng được không?
Có thể sử dụng nếu nhiệt độ và áp suất của hơi nằm trong giới hạn cho phép của đúng model van. Đặc biệt cần kiểm tra vật liệu seat PTFE và biểu đồ quan hệ áp suất – nhiệt độ của nhà sản xuất, bởi khả năng chịu áp của van thường giảm khi nhiệt độ làm việc tăng.

Van bi 1PC inox có cả ren BSP và NPT không?
Có những nhà sản xuất cung cấp van bi 1PC với các chuẩn ren khác nhau như BSP/BSPT hoặc NPT, tuy nhiên không phải model nào cũng có đầy đủ tất cả các chuẩn ren. Vì vậy, khi mua cần xác định rõ tiêu chuẩn ren của đường ống hoặc phụ kiện đang sử dụng, thay vì chỉ dựa vào kích thước DN.

Khi nào nên chọn van bi 1PC thay vì van bi 2PC hoặc 3PC?
Van bi 1PC phù hợp khi hệ thống cần một loại van nhỏ gọn, kết nối ren, đóng mở nhanh và không yêu cầu tháo thân thường xuyên để bảo trì. Với các hệ thống cần bảo dưỡng định kỳ, thay seat hoặc tháo cụm van thuận tiện hơn, van bi 2PC hoặc 3PC thường là lựa chọn phù hợp hơn.
