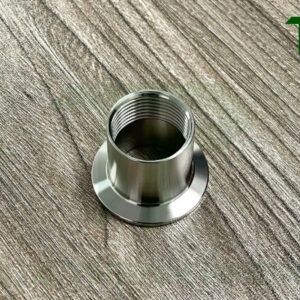

Mặt Clamp Ren Trong Inox 304, 316

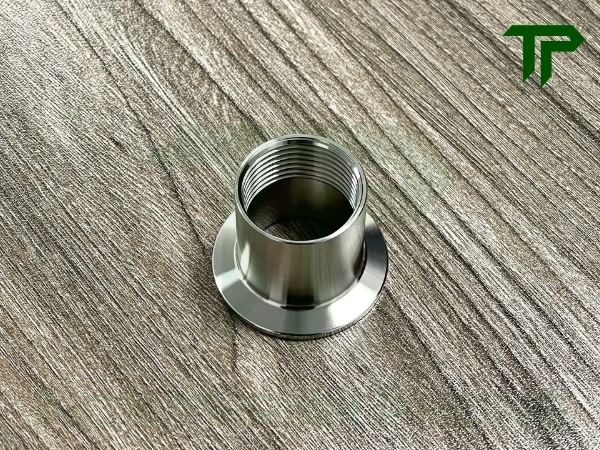

1. Mặt clamp ren trong là gì?

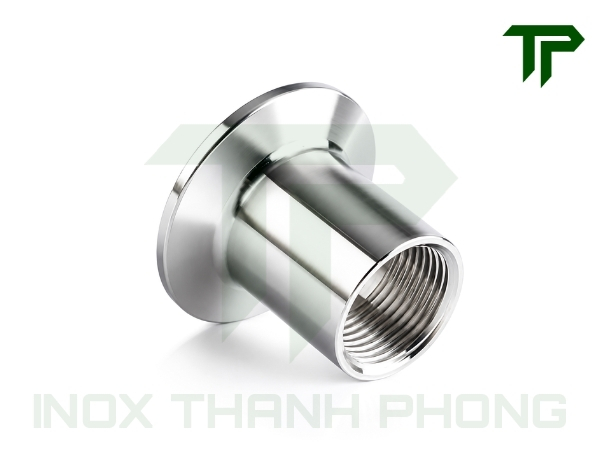

Mặt clamp ren trong là phụ kiện đường ống chuyên dùng để chuyển đổi kiểu kết nối từ ren ngoài thành dạng đầu nối clamp inox vi sinh. Sản phẩm có một đầu dạng mặt clamp để ghép với đầu ferrule bằng gioăng và cùm clamp, phần ống ở đầu còn lại được tiện ren trong để lắp với van, đồng hồ, cảm biến hoặc phụ kiện có đầu ren ngoài.

Nhờ kết hợp hai kiểu kết nối trên cùng một phụ kiện, mặt clamp ren trong giúp đưa các thiết bị nối ren vào hệ thống đường ống clamp mà không cần hàn thêm đầu chuyển đổi. Sản phẩm thường được sử dụng tại các vị trí lắp đồng hồ áp suất, cảm biến nhiệt độ, van lấy mẫu, van ren, béc phun và nhiều thiết bị đo lường khác.

Mặt clamp ren trong còn được gọi là đầu clamp ren trong, mặt bích clamp ren trong hoặc clamp ren trong. Sản phẩm được chế tạo phổ biến từ inox 304 và inox 316, với nhiều tổ hợp kích thước giữa mặt clamp và lỗ ren để phù hợp với từng hệ thống.

2. Cấu tạo và thông số kỹ thuật của mặt clamp ren trong

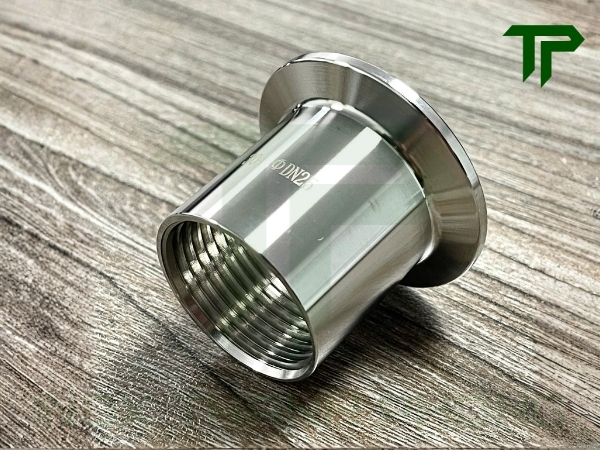

2.1. Cấu tạo

Tương tự như mặt clamp hàn inox thì cấu trúc của mặt clamp ren trong cũng gồm hai phần chính:

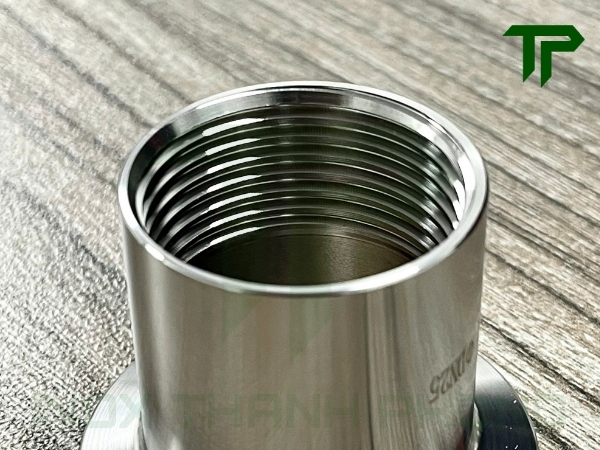

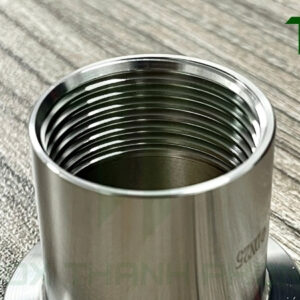

• Phần ống tiện ren trong: Có dạng ống ngắn và được gia công thêm ren BSPP ở mặt trong. Phần ren này dùng để vặn với thiết bị hoặc phụ kiện có đầu ren ngoài.

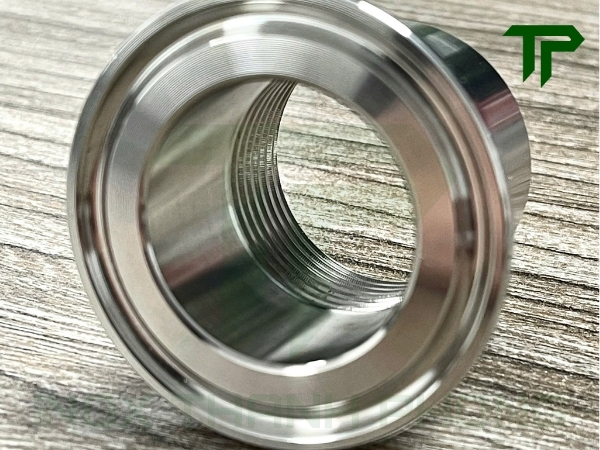

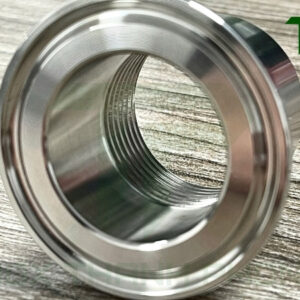

• Phần mặt bích clamp: Được tạo liền với phần ống và có đường kính lớn hơn. Một phía của mặt clamp có hình dạng thuôn nghiêng để cùm clamp ôm vào khi siết. Phía còn lại là mặt phẳng có rãnh định vị, dùng để khớp với gioăng clamp và mặt ferrule đối diện.

2.2. Thông số kỹ thuật

Thông số cơ bản của mặt clamp ren trong gồm:

• Vật liệu: Inox 304, inox 316
• Size: DN8 – DN65
• Kiểu ren: Ren trong
• Tiêu chuẩn ren: BSPP
• Áp suất làm việc: PN10
• Nhiệt độ làm việc: Phụ thuộc vào gioăng clamp
• Ứng dụng: Thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nước sạch và các hệ thống đường ống inox
• Chứng từ: CO-CQ và hóa đơn VAT theo đơn hàng

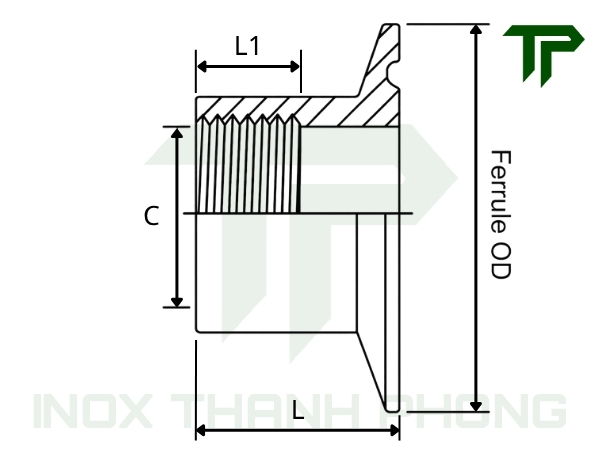

KÍCH THƯỚC MẶT CLAMP (FERRULE) REN TRONG
Size	C (mm)	OD (mm)	L (mm)	L1 (mm)
DN8	11.45	50.5	21.5	12
DN10	14.95	50.5	28.5	12
DN15	18.63	50.5	39	14
DN20	24.12	50.5	40.2	16
DN25	30.29	50.5	38.9	18
DN32	39.00	50.5	40	19
DN40	44.80	64	38.9	21
DN50	56.66	77.5	40.2	23
DN65	72.48	91	50	29

3. Đặc điểm của mặt clamp (ferrule) ren trong inox

Mặt clamp ren trong là phụ kiện chuyển đổi kết nối có thiết kế nhỏ gọn, kết hợp trực tiếp giữa mặt bích clamp và lỗ ren trong trên cùng một chi tiết. Nhờ đó, thiết bị có đầu ren ngoài có thể lắp vào hệ thống clamp mà không cần hàn thêm kép ren hoặc đầu nối trung gian.

Một số đặc điểm nổi bật của sản phẩm gồm:

• Kết hợp hai kiểu kết nối: Một phía sử dụng mặt bích clamp vi sinh, phía còn lại là lỗ ren trong. Cấu tạo này giúp chuyển đổi trực tiếp từ hệ thống clamp sang thiết bị nối ren ngoài.
• Tháo lắp nhanh tại đầu clamp: Mặt clamp được liên kết với đầu ferrule bằng gioăng và cùm clamp. Khi cần kiểm tra hoặc thay thế thiết bị, người vận hành có thể tháo cùm clamp mà không phải cắt đường ống.
• Kết cấu liền khối, nhỏ gọn: Phần ống tiện ren và mặt clamp được gia công thành một chi tiết thống nhất, giúp giảm số lượng phụ kiện trung gian và tiết kiệm không gian lắp đặt.
• Đa dạng tổ hợp kích thước: Một kích thước mặt clamp có thể được gia công với nhiều cỡ ren trong khác nhau, phù hợp với nhiều loại van, đồng hồ, cảm biến và phụ kiện trên hệ thống.
• Dễ thay thế thiết bị riêng lẻ: Khi đồng hồ, cảm biến hoặc van ren bị hỏng, thiết bị có thể được tháo khỏi mặt clamp ren trong để thay mới mà vẫn giữ nguyên đầu clamp trên hệ thống.

Ngoài ra, khi kết hợp với 2 mặt clamp ren trong cùng kích thước, 1 cùm kẹp clamp, 1 gioăng clamp thì chúng sẽ tạo nên một bộ clamp ren trong hoàn chỉnh. Bộ khớp nối này giúp thay thế các khớp nối ren thông thường thành một khớp tháo lắp nhanh chóng, dễ dàng hơn.

4. Phân loại mặt clamp ren trong theo vật liệu

Mặt clamp ren trong được chế tạo phổ biến từ hai mác inox là inox 304 và inox 316. Hai loại có hình dạng và chức năng kết nối tương tự nhau nhưng khác biệt về thành phần hóa học, khả năng chống ăn mòn và môi trường sử dụng phù hợp.

4.1. Mặt clamp ren trong inox 304

Mặt clamp ren trong inox 304 được sử dụng phổ biến trong các hệ thống nước sạch, thực phẩm, đồ uống, bia rượu, sữa và nhiều dây chuyền sản xuất thông thường. Đây là lựa chọn có sự cân bằng tốt giữa khả năng chống ăn mòn, độ bền và chi phí đầu tư.

Thành phần hóa học điển hình của inox 304 gồm khoảng 18 đến 20% crom, 8 đến 10,5% niken, hàm lượng carbon tối đa khoảng 0,08% cùng một lượng nhỏ mangan, silic và các nguyên tố khác. Crom tạo lớp màng oxit thụ động trên bề mặt, giúp vật liệu chống gỉ trong không khí, nước sạch và nhiều môi trường có mức ăn mòn không quá cao. Niken giúp ổn định cấu trúc thép, tăng độ dẻo, độ bền và khả năng gia công.

Mặt clamp ren trong inox 304 có khả năng chống oxy hóa tốt, chịu được độ ẩm, nước nóng, dung dịch thực phẩm và các hóa chất vệ sinh thông dụng khi nồng độ và nhiệt độ nằm trong giới hạn phù hợp. Sản phẩm cũng có độ bền cơ học tốt, giúp phần ren duy trì hình dạng ổn định khi được gia công và lắp đặt đúng kỹ thuật.

Hạn chế của mặt clamp ren trong inox 304 là khả năng chống ăn mòn cục bộ trong môi trường chứa nhiều muối hoặc ion clorua không cao bằng inox 316. Nếu sử dụng lâu dài với nước muối, hóa chất có tính ăn mòn mạnh hoặc dung dịch vệ sinh chứa clorua ở nồng độ cao, bề mặt có thể xuất hiện ăn mòn điểm hoặc ố gỉ tại các khe ren và vị trí lưu đọng.

4.2. Mặt clamp ren trong inox 316

Mặt clamp ren trong inox 316 được sử dụng trong các hệ thống có yêu cầu chống ăn mòn cao hơn, đặc biệt là môi trường hóa chất, nước muối, dung dịch chứa clorua và các dây chuyền dược phẩm hoặc mỹ phẩm.

Thành phần hóa học điển hình của inox 316 gồm khoảng 16 đến 18% crom, 10 đến 14% niken và 2 đến 3% molypden. Điểm khác biệt quan trọng nhất so với inox 304 là sự có mặt của molypden. Nguyên tố này giúp tăng khả năng chống ăn mòn điểm, ăn mòn khe và sự phá hủy lớp màng bảo vệ trong môi trường chứa ion clorua.

Nhờ hàm lượng niken và molypden cao hơn, inox 316 có khả năng duy trì độ bền bề mặt tốt hơn khi tiếp xúc với nước muối, hơi ẩm mang tính ăn mòn, một số dung dịch axit loãng và nhiều hóa chất vệ sinh công nghiệp. Đặc tính này đặc biệt quan trọng đối với mặt clamp ren trong vì các rãnh ren là vị trí dễ giữ lại một lượng nhỏ lưu chất hoặc hóa chất sau khi vận hành.

Mặt clamp ren trong inox 316 cũng phù hợp với các hệ thống thường xuyên vệ sinh CIP, tiếp xúc với nhiệt độ cao hoặc vận hành trong môi trường có yêu cầu kiểm soát ăn mòn nghiêm ngặt. Tuy nhiên, khả năng chịu hóa chất không phải là tuyệt đối. Mức độ bền còn phụ thuộc vào loại hóa chất, nồng độ, nhiệt độ, thời gian tiếp xúc và điều kiện vệ sinh sau vận hành.

5. Mặt clamp ren trong được kết nối như thế nào?

Mặt clamp ren trong có hai vị trí kết nối. Phần mặt clamp dùng để ghép với đầu ferrule của đường ống bằng gioăng và cùm kẹp clamp. Phần ren trong dùng để vặn với van, đồng hồ, cảm biến hoặc phụ kiện có đầu ren ngoài.

Khi lắp đặt, gioăng được đặt giữa hai mặt clamp, sau đó dùng cùm clamp siết chặt để tạo độ kín. Ở phía còn lại, thiết bị có ren ngoài được vặn trực tiếp vào lỗ ren trong và làm kín bằng băng tan hoặc keo ren phù hợp.

6. Ứng dụng của mặt clamp ren trong inox

Mặt clamp ren trong được sử dụng tại những vị trí cần chuyển đổi từ kết nối clamp sang kết nối ren ngoài. Phụ kiện giúp tận dụng các thiết bị nối ren trên hệ thống đường ống clamp mà không cần hàn thêm đầu nối hoặc thay đổi kết cấu đường ống.

Một số ứng dụng thực tế của sản phẩm gồm:

• Chuyển đổi đường ống clamp sang kết nối ren: Đây là ứng dụng chính của mặt clamp ren trong. Sản phẩm tạo đầu ren trong trực tiếp trên tuyến ống vi sinh để kết nối với các phụ kiện có ren ngoài hoặc đơn giản là chuyển đổi giữa hệ inox vi sinh sang hệ inox công nghiệp.
• Bổ sung thiết bị vào hệ thống đang vận hành: Khi cần lắp thêm thiết bị đo, van phụ, đầu xả hoặc phụ kiện khác, mặt clamp ren trong giúp tạo vị trí kết nối mới mà không phải cắt và hàn lại đường ống.
• Lắp phụ kiện trên bồn tank: Sản phẩm có thể được lắp tại đầu chờ clamp trên nắp, thành hoặc đáy bồn để kết nối các thiết bị có chân ren ngoài. Cách bố trí này giúp cụm phụ kiện gọn và thuận tiện khi tháo kiểm tra.
• Tạo điểm cấp, xả hoặc lấy mẫu: Mặt clamp ren trong được dùng để lắp đầu cấp khí, đầu cấp nước, van xả, van lấy mẫu hoặc các phụ kiện phục vụ quá trình vận hành bồn.
• Kết nối đầu phun và phụ kiện vệ sinh: Những đầu phun, béc rửa hoặc phụ kiện CIP có chân ren ngoài có thể được lắp vào hệ thống clamp thông qua phụ kiện này.
• Cải tạo và thay đổi công năng đường ống: Trong quá trình nâng cấp dây chuyền, mặt clamp ren trong giúp chuyển đổi kiểu kết nối nhanh mà không cần thay toàn bộ đoạn ống hoặc gia công thêm nhiều chi tiết trung gian.
• Tạo vị trí tháo lắp thiết bị định kỳ: Kết nối clamp thay thế khớp nối ren cho phép tháo cả cụm phụ kiện khỏi đường ống khi cần kiểm tra, vệ sinh hoặc bảo dưỡng.

7. So sánh mặt clamp ren trong với các phụ kiện tương tự

Mặt clamp ren trong, mặt clamp ren ngoài và ferrule clamp hàn đều có một phía sử dụng kết nối clamp. Điểm khác nhau nằm ở đầu kết nối còn lại, từ đó quyết định loại thiết bị hoặc đường ống có thể lắp cùng.

Tiêu chí	Mặt clamp ren trong	Mặt clamp ren ngoài	Mặt clamp hàn
Cấu tạo	Mặt clamp kết hợp đầu ống ren trong	Mặt clamp kết hợp đầu ren ngoài	Mặt clamp kết hợp đoạn ống chờ hàn
Mục đích sử dụng	Chuyển từ clamp sang ren trong	Chuyển từ clamp sang ren ngoài	Tạo đầu clamp trên đường ống
Khả năng tháo lắp	Tháo nhanh tại phía clamp và có thể tháo thiết bị tại mối ren	Tháo nhanh tại phía clamp và có thể tháo thiết bị tại mối ren	Tháo nhanh tại phía clamp, đầu còn lại được hàn cố định
Phương pháp làm kín	Gioăng clamp và vật liệu làm kín ren	Gioăng clamp và vật liệu làm kín ren	Gioăng clamp và mối hàn
Khả năng hạn chế lưu đọng	Phần ren có thể giữ lại một lượng lưu chất	Phần ren có thể giữ lại một lượng lưu chất	Không xuất hiện lưu đọng nếu mối hàn được thực hiện đúng kỹ thuật
Trường hợp sử dụng	Lắp van, đầu phun hoặc thiết bị có chân ren ngoài	Lắp phụ kiện có ren trong	Nối trực tiếp với đường ống inox

8. Cách lựa chọn mặt clamp ren trong phù hợp

Khi lựa chọn mặt clamp ren trong, cần xác định đúng các thông số kỹ thuật cũng như lưu chất vận hành để lựa chọn được loại mặt clamp ren trong phù hợp.

Những yếu tố quan trọng cần kiểm tra gồm:

• Đường kính mặt clamp: Nên đo đường kính ngoài thực tế của mặt bích clamp đang sử dụng.
• Kích thước ren trong: Cần xác định chính xác cỡ ren để bảo đảm lắp vừa với đầu ren ngoài của phụ kiện.
• Vật liệu inox: Inox 304 phù hợp với nước sạch, thực phẩm, đồ uống và môi trường thông thường. Inox 316 phù hợp hơn với hóa chất, nước muối, dung dịch chứa clorua và môi trường có tính ăn mòn cao.
• Áp suất và nhiệt độ làm việc: Cần kiểm tra áp lực vận hành của hệ thống xem liệu có phù hợp với mặt clamp ren trong không. Nhiệt độ vận hành cũng phải nằm trong giới hạn cho phép của gioăng clamp.

9. Lưu ý khi lắp đặt và sử dụng ferrule clamp ren trong

Mặt clamp ren trong có hai vị trí làm kín là phần ren và phần kết nối clamp. Khi lắp đặt và sử dụng cần chú ý một số điểm quan trọng sau:

• Làm sạch trước khi lắp: Loại bỏ bụi bẩn, phoi kim loại và tạp chất trong lỗ ren, rãnh gioăng và bề mặt tiếp xúc của mặt clamp.
• Sử dụng băng tan để làm kín ren: Quấn lượng băng tan vừa đủ theo đúng chiều ren trước khi vặn thiết bị ren ngoài vào phụ kiện. Không quấn quá nhiều để tránh băng tan thừa lọt vào đường dẫn lưu chất.
• Không siết ren quá mạnh: Chỉ siết đến khi mối nối đạt độ kín cần thiết. Siết quá lực có thể làm hỏng ren, biến dạng phần ống hoặc khiến thiết bị khó tháo khi bảo dưỡng.
• Chọn gioăng clamp phù hợp: Gioăng cần đúng kích thước và tương thích với lưu chất, nhiệt độ cùng hóa chất vệ sinh của hệ thống.
• Chạy thử sau khi lắp: Kiểm tra tình trạng rò rỉ tại cả mối ren và mối clamp trước khi đưa phụ kiện vào sử dụng chính thức.
• Kiểm tra gioăng định kỳ: Gioăng bị chai cứng, nứt, biến dạng hoặc mất đàn hồi cần được thay mới để duy trì độ kín.
• Kiểm tra độ siết của cùm clamp: Sau một thời gian vận hành, rung động và thay đổi nhiệt độ có thể làm cùm kẹp bị lỏng. Cần kiểm tra và siết lại khi cần thiết, tránh siết quá chặt làm biến dạng gioăng.

10. Báo giá mặt clamp ren trong inox 304, 316

Giá mặt clamp ren trong không cố định cho tất cả sản phẩm mà phụ thuộc vào vật liệu, kích thước mặt clamp, cỡ ren trong và số lượng đặt mua. Trong cùng một quy cách, sản phẩm inox 316 thường có giá cao hơn inox 304 do khả năng chống ăn mòn tốt hơn và chi phí vật liệu cao hơn.

Các yếu tố ảnh hưởng trực tiếp đến giá gồm:

• Vật liệu sản xuất: Inox 304, inox 316
• Kích thước: Kích thước càng lớn thì sẽ càng tốn vật liệu và chi phí sản xuất. Ngoài ra các size hiếm cũng sẽ có giá cao hơn.
• Số lượng đặt mua: Đơn hàng số lượng lớn thường có mức giá tốt hơn đơn hàng mua lẻ.
• Thời điểm đặt hàng: Giá inox và chi phí nhập hàng có thể thay đổi theo từng thời điểm.

Bảng giá mặt clamp ren trong inox 304 tham khảo

Size (DN)	Mặt bích clamp (mm)	Ren trong (inch)	Đơn giá (VND)
DN8	50.5	1/4″	50.500
DN10	50.5	3/8″	51.000
DN15	50.5	1/2″	45.000
DN20	50.5	3/4″	48.000
DN25	50.5	1″	50,000
DN32	50.5	1 1/4″	55.000
DN40	64	1 1/2″	63.000
DN50	77.5	2″	Liên hệ
DN65	91.0	2 1/2″	Liên hệ

Lưu ý: Bảng giá trên mang tính chất tham khảo. Giá thực tế được xác định theo đúng kích thước, vật liệu, số lượng và thời điểm đặt mua.

11. Mua mặt clamp ren trong ở đâu?

Inox Thanh Phong chuyên cung cấp mặt clamp ren trong inox 304, inox 316 và nhiều loại phụ kiện inox vi sinh dùng trong hệ thống đường ống, bồn tank và dây chuyền sản xuất.

Lợi thế khi mua mặt clamp ren trong tại Inox Thanh Phong:

• Đa dạng kích thước: Có nhiều cỡ mặt clamp và ren trong, đáp ứng các vị trí lắp đồng hồ, van, đầu phun và phụ kiện nối ren.
• Đầy đủ vật liệu: Cung cấp sản phẩm bằng inox 304 và inox 316L theo yêu cầu sử dụng.
• Hỗ trợ kiểm tra quy cách: Tư vấn dựa trên đường kính mặt clamp, kích thước ren và thiết bị cần kết nối.
• Có hàng sẵn kho: Đáp ứng nhanh nhu cầu mua lẻ, thay thế phụ kiện hoặc bổ sung cho công trình đang thi công.
• Chất lượng gia công ổn định: Phần mặt clamp, rãnh gioăng và lỗ ren được gia công đồng đều, giúp thuận tiện khi lắp đặt.
• Hồ sơ hàng hóa đầy đủ: Hồ sơ CO-CQ, hóa đơn VAT và chứng từ liên quan theo từng đơn hàng.
• Giao hàng toàn quốc: Phục vụ khách hàng, đơn vị thi công, nhà máy và doanh nghiệp tại nhiều tỉnh thành.

Liên hệ ngay với Inox Thanh Phong theo thông tin dưới đây để được tư vấn và báo giá nhanh chóng.
