Mặt Clamp Hàn Inox Vi Sinh

1. Mặt clamp hàn inox vi sinh là gì?

Mặt clamp hàn inox vi sinh là chi tiết ferrule nằm trong bộ clamp hàn inox vi sinh. Đây là phần được hàn trực tiếp vào đầu ống, bồn tank, van hoặc thiết bị vi sinh để tạo đầu kết nối dạng clamp. Sau khi hàn cố định, mặt clamp sẽ kết hợp với gioăng làm kín và cùm clamp để tạo thành một mối nối hoàn chỉnh, có thể tháo lắp nhanh khi cần vệ sinh, kiểm tra hoặc bảo trì hệ thống.

Mặt clamp hàn inox vi sinh được sản xuất theo các hệ tiêu chuẩn kích thước khác nhau như DIN, SMS. Mỗi tiêu chuẩn sẽ có quy cách đầu nối ống riêng, vì vậy cần xác định được chuẩn kích thước của đường ống để khớp với tiêu chuấn kích thước mặt clamp.

Về chất liệu, mặt clamp hàn inox vi sinh thường được làm từ inox 304 hoặc inox 316L, bề mặt sáng sạch, phù hợp với các hệ thống đường ống vi sinh. Sản phẩm được sử dụng nhiều trong hệ thống thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết, bồn tank inox vi sinh và các dây chuyền cần tháo lắp định kỳ để vệ sinh hoặc thay thế phụ kiện.

2. Cấu tạo và thông số kỹ thuật mặt clamp hàn inox vi sinh

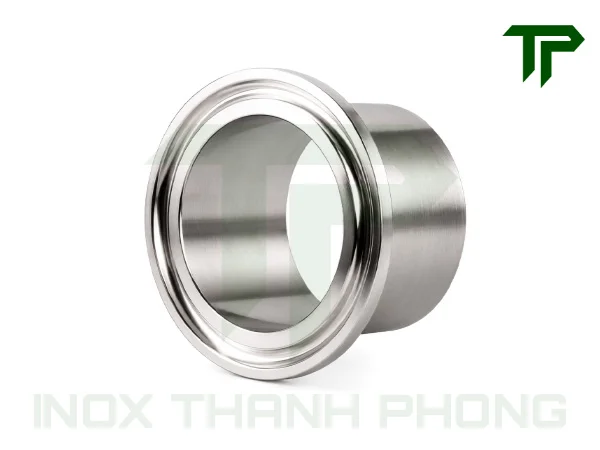

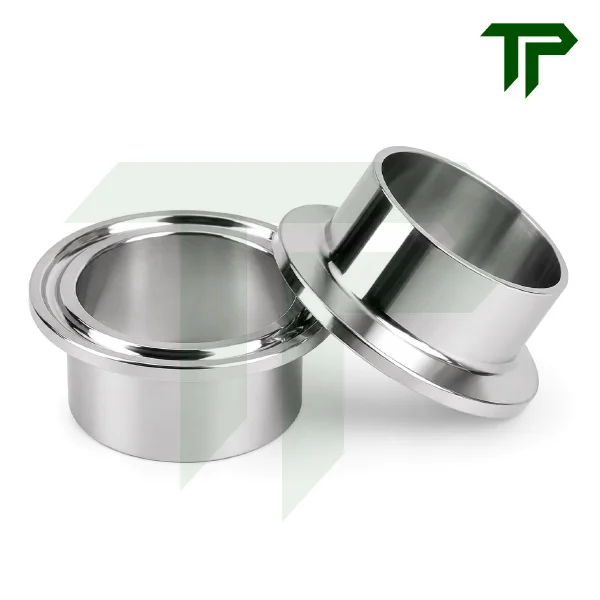

Mặt clamp hàn inox vi sinh có cấu tạo đơn giản, gồm phần thân hàn và phần đầu clamp. Phần thân hàn là đoạn ống ngắn dùng để hàn cố định vào đầu ống, bồn tank, van hoặc thiết bị vi sinh. Phần đầu clamp có gờ kết nối, dùng để ghép với gioăng và cùm clamp trong một bộ clamp hàn hoàn chỉnh.

Thông số kỹ thuật cơ bản của mặt clamp hàn inox vi sinh:

• Vật liệu: Inox 304, inox 316L
• Kiểu kết nối: Một đầu hàn, một đầu clamp
• Tiêu chuẩn: DIN, SMS
• Kích thước: Φ12.7 – Φ324
• Bề mặt: Ra ≤ 0.8 μm
• Môi trường sử dụng: Thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết, hệ thống bồn tank inox vi sinh
• Chứng từ: CO, CQ, VAT theo đơn hàng

3. Vật liệu mặt clamp hàn inox vi sinh

Mặt clamp hàn inox vi sinh tại Inox Thanh Phong thường được cung cấp bằng inox 304 và inox 316L. Đây là hai mác inox phổ biến trong hệ thống đường ống vi sinh, có khả năng chống gỉ tốt, bề mặt sáng sạch và phù hợp với các vị trí cần hàn cố định vào ống, bồn tank, van hoặc thiết bị inox vi sinh.

3.1. Mặt clamp hàn inox 304

Mặt clamp hàn inox 304 có thành phần chính gồm Crom khoảng 18 – 20%, Niken khoảng 8 – 10.5% và Carbon tối đa khoảng 0.08%. Ngoài ra, vật liệu còn có một số nguyên tố khác như mangan, silic, photpho và lưu huỳnh với hàm lượng nhỏ theo tiêu chuẩn vật liệu inox.

Nhờ hàm lượng Crom và Niken ổn định, inox 304 có khả năng chống gỉ tốt trong nhiều môi trường sử dụng thông dụng. Vật liệu này phù hợp với hệ thống nước sạch, thực phẩm, đồ uống, sữa, bia, nước tinh khiết và các tuyến ống vi sinh không tiếp xúc thường xuyên với môi trường có tính ăn mòn cao.

Với mặt clamp hàn inox vi sinh, inox 304 là lựa chọn phổ biến nhờ giá thành hợp lý, nguồn hàng sẵn và khả năng đáp ứng tốt các nhu cầu lắp đặt thông thường. Sản phẩm có thể dùng trong bộ clamp hàn inox vi sinh để kết nối đường ống, bồn tank, van và phụ kiện trong hệ thống sản xuất sạch.

3.2. Mặt clamp hàn inox 316L

Mặt clamp hàn inox 316L có thành phần chính gồm Crom khoảng 16 – 18%, Niken khoảng 10 – 14%, Molypden khoảng 2 – 3% và Carbon tối đa khoảng 0.03%. So với inox 304, inox 316L có thêm Molypden và hàm lượng Carbon thấp hơn, giúp vật liệu phù hợp hơn với các vị trí hàn và môi trường có yêu cầu chống ăn mòn cao hơn.

Nhờ có Molypden, inox 316L có khả năng chống ăn mòn tốt hơn trong môi trường ẩm, môi trường có hóa chất vệ sinh, dung dịch có tính ăn mòn nhẹ hoặc hệ thống thường xuyên cần làm sạch bằng dung dịch tẩy rửa. Hàm lượng Carbon thấp cũng giúp vật liệu ổn định hơn ở khu vực hàn, đặc biệt với các chi tiết như mặt clamp hàn được gắn trực tiếp vào đường ống hoặc thiết bị.

Mặt clamp hàn inox 316L thường được sử dụng trong hệ thống dược phẩm, mỹ phẩm, nước tinh khiết, chất lỏng y tế, thực phẩm cao cấp và các dây chuyền vi sinh có yêu cầu vật liệu khắt khe hơn. Đây là lựa chọn phù hợp cho các hệ thống ưu tiên khả năng chống ăn mòn, độ sạch và độ ổn định vật liệu trong quá trình vận hành.

4. Kích thước mặt clamp hàn inox vi sinh

Bảng thông số dưới đây là bảng kích thước mặt clamp hàn inox vi sinh của Inox Thanh Phong, được trình bày dựa trên hai hệ tiêu chuẩn kích thước phổ biến là SMS và DIN. Đây là hai tiêu chuẩn thường gặp trong hệ thống đường ống inox vi sinh, dùng để đối chiếu kích thước mặt clamp hàn với ống, gioăng clamp, cùm clamp và các phụ kiện vi sinh cùng hệ.

Bảng kích thước sẽ thể hiện các thông số cơ bản của mặt clamp hàn như size, đường kính ngoài, chiều dài thân hàn và kích thước đầu clamp theo từng tiêu chuẩn. Dựa vào bảng này, khách hàng có thể kiểm tra nhanh quy cách sản phẩm trước khi đặt mua hoặc lắp đồng bộ với bộ clamp hàn inox vi sinh đang sử dụng.

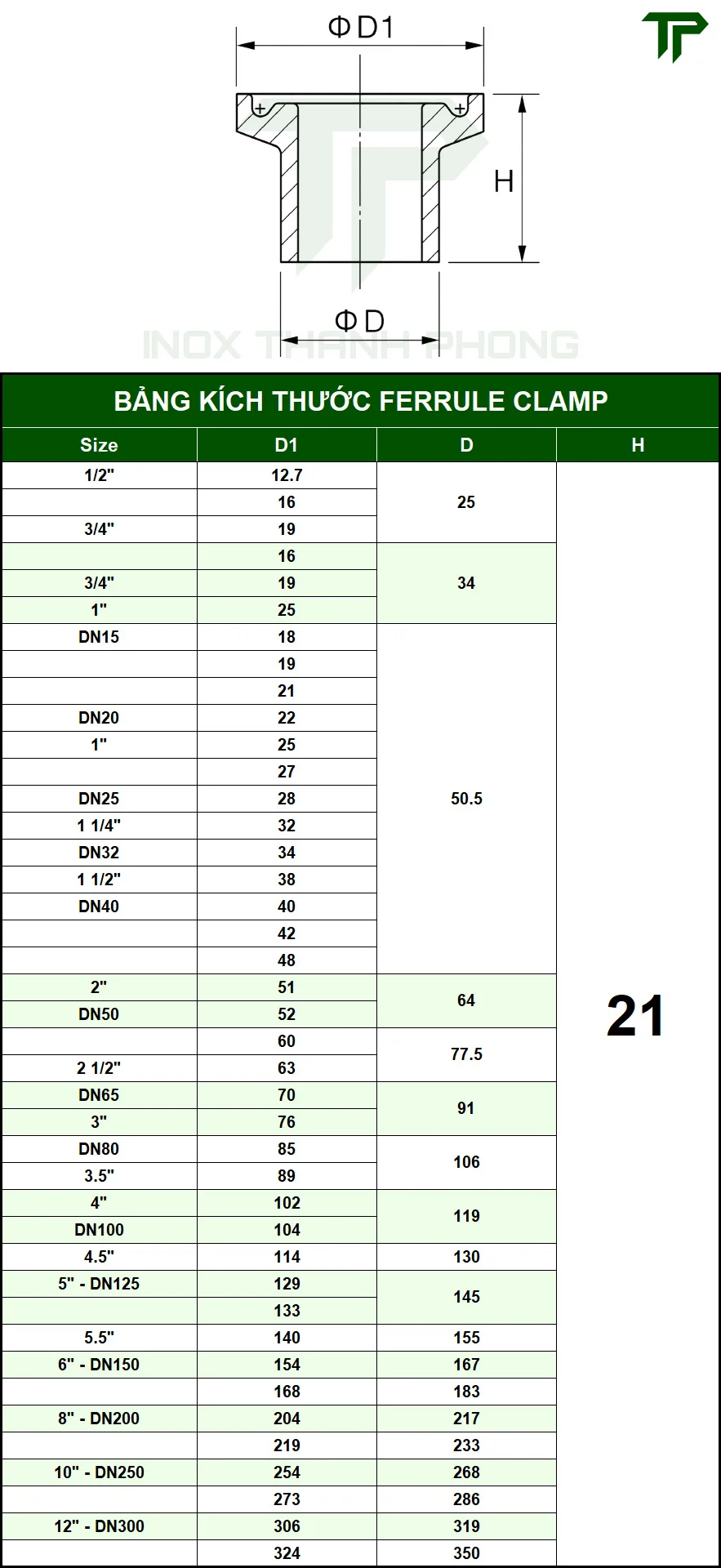

BẢNG KÍCH THƯỚC MẶT CLAMP HÀN INOX
Size	Đường kính ống	Mặt bích clamp	Độ dài
1/2″	12.7	25	21
	16
3/4″	19
	16	34
3/4″	19
1″	25
DN15	18	50.5
	19
	21
DN20	22
1″	25
	27
DN25	28
1 1/4″	32
DN32	34
1 1/2″	38
DN40	40
	42
	48
2″	51	64
DN50	52
	60	77.5
2 1/2″	63
DN65	70	91
3″	76
DN80	85	106
3.5″	89
4″	102	119
DN100	104
4.5″	114	130
5″ – DN125	129	145
	133
5.5″	140	155
6″ – DN150	154	167
	168	183
8″ – DN200	204	217
	219	233
10″ – DN250	254	268
	273	286
12″ – DN300	306	319
	324	350

5. Ứng dụng của mặt clamp hàn inox vi sinh

Mặt clamp hàn inox vi sinh được sử dụng trong nhiều vị trí kết nối của hệ thống đường ống, bồn tank và thiết bị vi sinh. Sản phẩm thường được dùng tại các điểm cần tạo đầu nối clamp inox để lắp cùng gioăng và cùm.

Các ứng dụng phổ biến của mặt clamp hàn inox vi sinh gồm:

• Hàn vào đầu ống inox vi sinh để tạo đầu kết nối clamp.
• Hàn vào bồn tank inox vi sinh tại vị trí đầu vào, đầu ra, cửa xả hoặc nhánh kết nối.
• Kết nối đường ống với van bướm vi sinh, van bi vi sinh, van màng vi sinh.
• Gia công đầu nối clamp cho thiết bị inox vi sinh, bồn chứa, máy móc hoặc phụ kiện đặc thù.
• Thay thế mặt clamp cũ trong bộ clamp hàn inox vi sinh đang sử dụng.

6. Phân biệt mặt clamp hàn với bộ clamp hàn inox vi sinh

Mặt clamp hàn và bộ clamp hàn inox vi sinh là hai cách gọi dễ bị nhầm lẫn trong quá trình mua hàng. Mặt clamp hàn là một chi tiết riêng lẻ, còn bộ clamp hàn là cụm kết nối đầy đủ gồm nhiều thành phần ghép lại với nhau.

Tiêu chí	Mặt clamp hàn inox vi sinh	Bộ clamp hàn inox vi sinh
Bản chất sản phẩm	Là một chi tiết ferrule clamp riêng lẻ	Là một bộ kết nối clamp hoàn chỉnh
Thành phần	Gồm một mặt clamp hàn	Thường gồm 2 mặt clamp hàn, 1 gioăng clamp và 1 cùm clamp
Kiểu lắp đặt	Một đầu hàn vào ống, bồn tank, van hoặc thiết bị	Hai mặt clamp được hàn vào hai đầu cần nối, sau đó lắp gioăng và siết bằng cùm clamp
Vai trò	Tạo đầu chờ dạng mặt bích clamp cho đường ống hoặc thiết bị	Tạo thành một mối nối clamp hoàn chỉnh
Trường hợp sử dụng	Dùng khi cần mua riêng ferrule hàn, thay thế hoặc gia công đầu nối	Dùng khi cần đủ bộ để lắp thành một mối nối nhanh
Phụ kiện đi kèm	Có thể mua riêng hoặc mua kèm gioăng, cùm clamp	Đã bao gồm các thành phần chính của một bộ nối clamp
Cách gọi thường gặp	Mặt clamp hàn, ferrule clamp, đầu clamp hàn	Bộ clamp inox, bộ nối clamp hàn inox vi sinh

7. Lưu ý khi mua mặt clamp hàn inox vi sinh

Khi mua mặt clamp hàn inox vi sinh, khách hàng nên kiểm tra đúng chất liệu, kích thước và chứng từ đi kèm. Đây là các thông tin cơ bản giúp quá trình đặt hàng, nhận hàng và lắp đặt được rõ ràng hơn.

• Xác định chất liệu: Mặt clamp hàn inox vi sinh thường có hai chất liệu phổ biến là inox 304 và inox 316L. Inox 304 phù hợp với nhiều hệ thống vi sinh thông dụng như thực phẩm, đồ uống, nước sạch, sữa, bia. Inox 316L thường được dùng cho hệ thống dược phẩm, mỹ phẩm, nước tinh khiết hoặc môi trường có yêu cầu chống ăn mòn cao hơn.
• Xác định kích thước: Mặt clamp hàn có hai phần kích thước cần nắm rõ là kích thước đầu nối hàn ống và kích thước mặt bích clamp. Phần đầu nối là vị trí dùng để hàn vào ống, bồn tank hoặc thiết bị. Phần mặt bích clamp là vị trí lắp với gioăng và cùm clamp để tạo mối nối clamp hoàn chỉnh.
• Kiểm tra chứng từ: Với các đơn hàng dùng cho nhà máy, công trình hoặc dự án, khách hàng nên kiểm tra đầy đủ hóa đơn VAT và chứng chỉ CO, CQ. Đây là các chứng từ quan trọng để thể hiện nguồn gốc, chất lượng và thông tin hàng hóa theo từng lô cung cấp.
• Đến xem hàng thực tế khi cần: Với những khách hàng cần kiểm tra trực tiếp độ dày, bề mặt, kích thước hoặc chất liệu sản phẩm, có thể đến kho hoặc showroom của Inox Thanh Phong để xem hàng thực tế trước khi đặt mua.

8. Mua mặt clamp hàn inox vi sinh ở đâu?

Inox Thanh Phong là đơn vị chuyên cung cấp vật tư đường ống inox vi sinh và inox công nghiệp, trong đó có mặt clamp hàn inox vi sinh, bộ clamp hàn inox vi sinh, cùm clamp, gioăng clamp, ống inox vi sinh, van vi sinh và các loại phụ kiện đường ống liên quan. Với sự chuyên sâu trong nhóm vật tư inox, Inox Thanh Phong có thể cung cấp sản phẩm đúng nhu cầu sử dụng cho hệ thống đường ống, bồn tank, nhà máy và dây chuyền sản xuất.

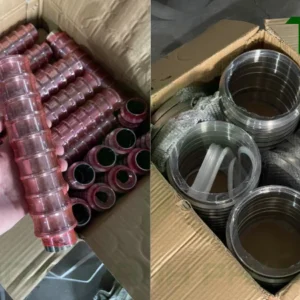

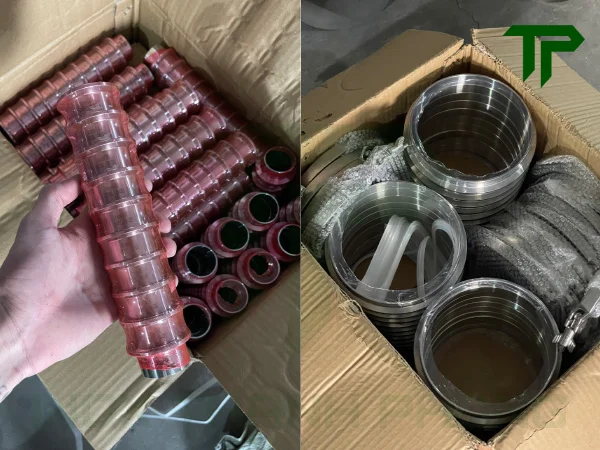

Mặt clamp hàn inox vi sinh tại Inox Thanh Phong có sẵn nhiều kích thước từ nhỏ đến lớn, đáp ứng nhu cầu mua lẻ, mua theo số lượng hoặc mua đồng bộ cho công trình. Ngoài mặt clamp hàn, Inox Thanh Phong còn cung cấp các phụ kiện đi kèm như gioăng clamp, cùm clamp, ống inox vi sinh, cút, tê, côn thu, van vi sinh để khách hàng có thể đồng bộ vật tư nếu cần.

Sản phẩm được cung cấp với chất lượng rõ ràng, có chứng chỉ CO, CQ theo từng lô hàng. Với các đơn hàng phục vụ nhà máy, công trình hoặc dự án, Inox Thanh Phong xuất hóa đơn VAT chuẩn hàng hóa theo quy định của Nhà nước, giúp khách hàng thuận tiện trong quá trình nghiệm thu, thanh toán và lưu hồ sơ mua hàng.

Inox Thanh Phong khẳng định uy tín với vai trò nhà cung cấp vật tư inox cho nhiều công trình, dự án thuộc các công ty và tập đoàn lớn như Habeco, Sabeco, Vinamilk, Traphaco, Dược Hoa Linh, IDP, Masan và nhiều đơn vị sản xuất khác. Đây là cơ sở để khách hàng yên tâm hơn khi lựa chọn mặt clamp hàn inox vi sinh và các dòng vật tư inox liên quan tại Inox Thanh Phong.

Khách hàng cần mua mặt clamp hàn inox vi sinh có thể liên hệ Inox Thanh Phong để kiểm tra hàng sẵn, nhận báo giá và đặt mua sản phẩm theo đúng kích thước, chất liệu, số lượng đang cần.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)

9. FAQ – Câu hỏi thường gặp về mặt clamp hàn inox vi sinh

Mặt clamp hàn inox vi sinh là gì?
Mặt clamp hàn inox vi sinh là chi tiết ferrule dùng để hàn trực tiếp vào đầu ống, bồn tank, van hoặc thiết bị vi sinh. Đây là một thành phần trong bộ clamp hàn inox vi sinh, dùng kết hợp với gioăng clamp và cùm clamp để tạo thành mối nối clamp hoàn chỉnh.

Mua lẻ mặt clamp và cùm clamp ở hai nhà cung cấp khác nhau thì có lắp được không?
Có thể lắp được. Toàn bộ các chi tiết clamp vi sinh đều được thiết kế theo quy chuẩn kích thước chung của từng hệ tiêu chuẩn như SMS, DIN, 3A hoặc ISO. Vì vậy, khi mặt clamp, gioăng và cùm clamp cùng đúng size, đúng hệ tiêu chuẩn thì vẫn có thể lắp khớp với nhau dù được mua từ hai nhà cung cấp khác nhau.

Mặt clamp Inox Thanh Phong cung cấp có hàn Orbital được không?
Những mặt clamp hàn có sẵn tại Inox Thanh Phong hiện không dùng cho hàn Orbital. Nếu khách hàng cần mặt clamp hàn Orbital, cần liên hệ trước để được tư vấn và đặt nhập đúng chủng loại. Dòng mặt clamp dùng cho hàn Orbital sẽ có yêu cầu riêng về quy cách, độ chính xác và kiểu đầu hàn so với mặt clamp hàn thông dụng.
