Mặt Clamp Ren Ngoài

1. Mặt clamp ren ngoài là gì?

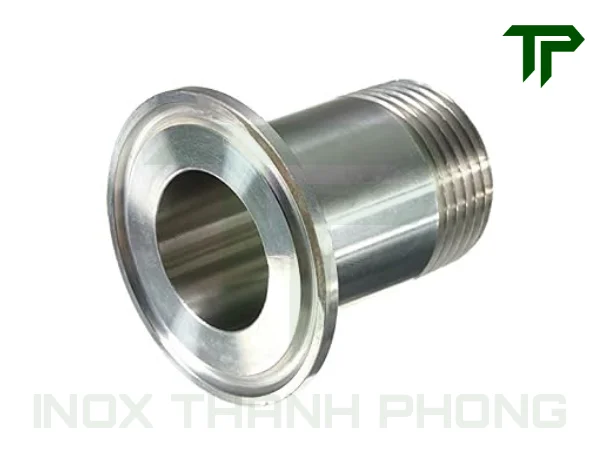

Mặt clamp ren ngoài là một loại phụ kiện inox vi sinh có một đầu dạng mặt clamp/ferrule và đầu còn lại được tiện ren ngoài. Phần mặt clamp dùng để kết nối với cùm clamp, gioăng vi sinh và mặt clamp đối ứng. Phần ren ngoài dùng để vặn vào thiết bị, van, đầu nối hoặc phụ kiện có ren trong tương ứng.

Nói đơn giản, mặt clamp ren ngoài là phụ kiện dùng để chuyển đổi từ kết nối clamp vi sinh sang kết nối ren ngoài. Nhờ đó, người dùng có thể lắp các thiết bị có đầu ren vào hệ thống clamp mà không cần hàn cố định. Đây là điểm rất tiện lợi trong các vị trí cần tháo lắp thường xuyên, cần vệ sinh định kỳ hoặc cần thay thế thiết bị nhanh.

Trong thực tế, sản phẩm này còn được gọi bằng nhiều tên khác nhau như đầu clamp ren ngoài, mặt clamp inox ren ngoài, ferrule ren ngoài, nối clamp ren ngoài hoặc mặt bích clamp ren ngoài. Dù cách gọi khác nhau, bản chất vẫn là phụ kiện có một đầu clamp và một đầu ren ngoài.

2. Đặc điểm cấu tạo của mặt clamp ren ngoài

Mặt clamp ren ngoài inox vi sinh có thiết kế khá đơn giản, nhưng từng chi tiết đều ảnh hưởng trực tiếp đến khả năng lắp đặt, làm kín và độ bền khi sử dụng. Sản phẩm thường gồm một đầu mặt clamp để kết nối nhanh bằng cùm clamp, một đầu ren ngoài để lắp với thiết bị hoặc phụ kiện có ren trong, cùng phần thân nối ở giữa để dẫn lưu chất qua hệ thống.

2.1. Cấu tạo chính của mặt clamp ren ngoài

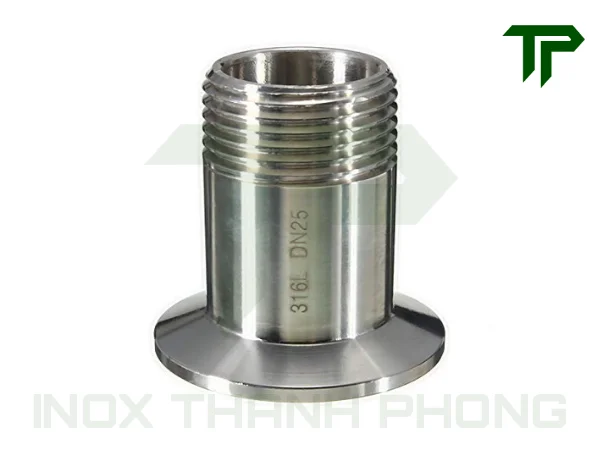

Mặt clamp ren ngoài có cấu tạo khá đơn giản, gồm hai phần chính là thân ferrule ren ngoài và đầu nối clamp. Mỗi phần đảm nhiệm một vai trò riêng trong quá trình kết nối và làm kín hệ thống.

• Thân ferrule ren ngoài: Là phần thân inox dạng hình trụ rỗng, cho phép lưu chất đi qua bên trong. Một đầu của thân được tiện ren ngoài, dùng để vặn vào ống ren trong, van, thiết bị hoặc các phụ kiện có đầu ren trong tương ứng.
• Đầu nối clamp: Là phần đầu dùng để kết nối với mặt ferrule đối ứng thông qua cùm clamp và gioăng vi sinh. Trên đầu nối clamp có bề mặt làm kín và rãnh giữ gioăng, giúp gioăng nằm đúng vị trí khi siết cùm, từ đó tạo độ kín cho điểm nối.

Nhờ cấu tạo một đầu ren ngoài và một đầu clamp, phụ kiện này giúp chuyển đổi kết nối từ dạng ren sang dạng clamp nhanh chóng, thuận tiện cho việc tháo lắp, vệ sinh và bảo trì trong hệ thống vi sinh.

2.2. Vật liệu sản xuất mặt clamp ren ngoài

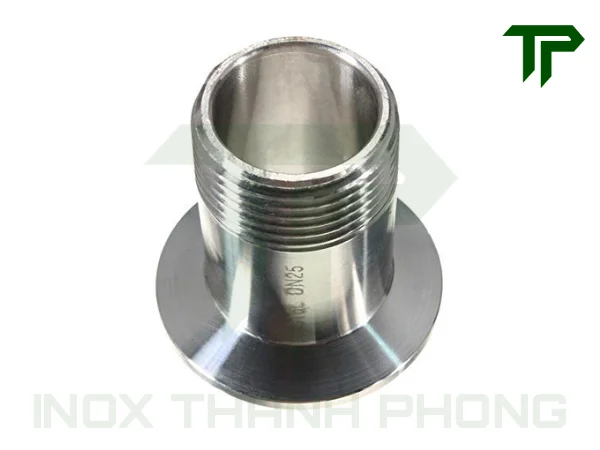

Mặt clamp ren ngoài inox vi sinh thường được sản xuất từ thép không gỉ Austenitic, phổ biến nhất là inox 304 hoặc inox 316L. Hai mác inox này có khả năng chống ăn mòn tốt, độ dẻo dai ổn định, dễ gia công tiện ren và dễ đánh bóng bề mặt, phù hợp với các hệ thống vi sinh yêu cầu độ sạch cao. Phần ren ngoài cần được gia công đúng bước ren và đúng dung sai để lắp khớp với thiết bị hoặc phụ kiện ren trong. Ren sắc nét, không ba via và không lệch bước sẽ giúp hạn chế kẹt ren, hở ren hoặc lỏng mối nối trong quá trình sử dụng.

Inox 304 có thành phần khoảng 18–20% crom và 8–10,5% niken, độ cứng phổ biến trong khoảng 70–90 HRB, đủ cứng để giữ ổn định biên dạng ren sau gia công, vẫn đủ dẻo dai để cắt ren chính xác. Inox 316L có thêm khoảng 2–3% molypden so với 304, cùng hàm lượng carbon thấp (≤0,03%). Molypden giúp tăng khả năng chống ăn mòn rỗ và ăn mòn kẽ trong môi trường có ion clorua, đúng loại ăn mòn dễ xảy ra tại rãnh ren, nơi dung dịch vệ sinh dễ đọng lại trong các góc khuất.

Cả hai mác inox đều chịu tốt nhiệt độ vệ sinh CIP/SIP thông thường, từ nước nóng khoảng 85–95°C đến hơi nước tiệt trùng khoảng 121–134°C. Với hệ thống CIP/SIP tần suất cao hoặc tiếp xúc hóa chất tẩy rửa mạnh, 316L thường giữ được độ bền bề mặt ổn định hơn 304 theo thời gian.

Bề mặt mặt clamp ren ngoài thường được đánh bóng đạt độ nhám Ra ≤ 0,8 μm để hạn chế bám cặn tại rãnh ren – vị trí vốn khó vệ sinh hơn các kiểu kết nối phẳng do hình học rãnh ren tạo nhiều góc khuất. Độ cứng bề mặt ổn định của inox cũng giúp ren ít bị biến dạng hoặc mòn sau nhiều lần tháo lắp, qua đó duy trì độ kín và độ chính xác lắp ghép trong thời gian dài sử dụng.

3. Thông số kỹ thuật mặt clamp ren ngoài inox vi sinh

Thông số kỹ thuật là phần cần kiểm tra kỹ trước khi chọn mua mặt clamp ren ngoài inox vi sinh. Người dùng nên xác định rõ vật liệu, size ren, size mặt clamp, kiểu lắp đặt và môi trường sử dụng để tránh nhầm quy cách trong quá trình thi công.

3.1. Thông số kỹ thuật chung

• Vật liệu: Inox 304, inox 316/316L.
• Kiểu kết nối: Một đầu mặt clamp, một đầu ren ngoài.
• Kiểu lắp đặt: Ren + clamp.
• Kích thước có sẵn: DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65.
• Áp lực làm việc: Khoảng 16 bar.
• Bề mặt: Đánh bóng, sáng sạch, phù hợp với hệ thống vi sinh.
• Môi trường sử dụng: Nước, lưu chất sạch, hóa chất nhẹ, xăng dầu tùy điều kiện sử dụng.
• Phụ kiện lắp kèm: Cùm clamp, gioăng clamp, mặt clamp đối ứng.
• Ứng dụng: Chuyển đổi kết nối clamp sang kết nối ren ngoài trong hệ thống vi sinh.

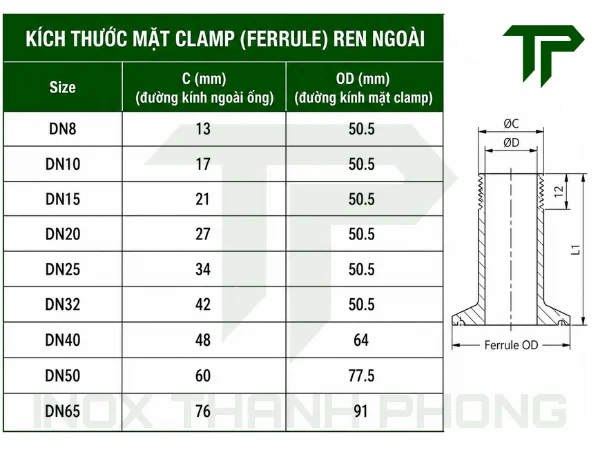

3.2. Bảng kích thước mặt clamp ren ngoài

Bảng kích thước mặt clamp ren ngoài giúp người dùng đối chiếu nhanh giữa size danh nghĩa, đường kính phần ren và đường kính mặt clamp. Đây là thông tin quan trọng khi cần lắp đồng bộ với cùm clamp, gioăng clamp và thiết bị có đầu ren trong.

Size	ΦD ren tham khảo	ΦD mặt clamp
DN8	13 mm	50.5 mm
DN10	17 mm	50.5 mm
DN15	21 mm	50.5 mm
DN20	27 mm	50.5 mm
DN25	34 mm	50.5 mm
DN32	42 mm	50.5 mm
DN40	48 mm	64 mm
DN50	60 mm	77.5 mm
DN65	76 mm	91 mm

Bảng kích thước trên chỉ mang tính tham khảo. Khi thi công thực tế, khách hàng nên đối chiếu lại với bản vẽ, kiểu ren, tiêu chuẩn clamp và phụ kiện đang có trên hệ thống để đảm bảo lắp đặt chính xác.

4. Nguyên lý kết nối của mặt clamp ren ngoài

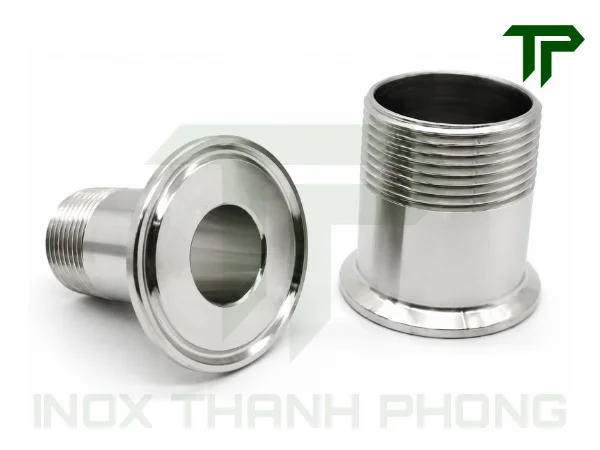

Mặt clamp ren ngoài hoạt động như một đầu chuyển đổi kết nối trong hệ thống đường ống. Phần mặt clamp được lắp với một mặt clamp khác thông qua gioăng vi sinh và cùm clamp. Khi siết cùm, hai mặt clamp ép chặt vào gioăng, tạo thành một bộ clamp ren ngoài hoàn chỉnh từ đó tạo độ kín cho điểm nối.

Ở đầu còn lại, phần ren ngoài được vặn vào đầu ren trong của thiết bị hoặc phụ kiện tương ứng. Tùy môi trường làm việc, có thể sử dụng thêm vật liệu làm kín ren như băng tan hoặc keo làm kín phù hợp. Tuy nhiên, với hệ thống thực phẩm, đồ uống hoặc dược phẩm, cần chọn vật liệu làm kín an toàn và phù hợp với tiêu chuẩn vệ sinh của hệ thống.

Ưu điểm của kiểu kết nối này là một đầu có thể tháo lắp nhanh bằng clamp, đầu còn lại vẫn giữ được khả năng liên kết chắc chắn với thiết bị ren. Nhờ vậy, mặt clamp ren ngoài thường được dùng ở các vị trí cần chuyển tiếp giữa thiết bị ren và đường ống clamp vi sinh.

5. Ưu điểm của mặt clamp ren ngoài inox vi sinh

Mặt clamp ren ngoài được sử dụng phổ biến trong hệ thống vi sinh nhờ nhiều ưu điểm thực tế:

• Chuyển đổi kết nối linh hoạt: Sản phẩm giúp chuyển từ kết nối ren ngoài sang kết nối clamp vi sinh, phù hợp với các vị trí cần lắp thiết bị ren vào hệ thống clamp.
• Dễ tháo lắp và bảo trì: Phần clamp có thể tháo nhanh bằng cùm clamp, thuận tiện khi cần vệ sinh, kiểm tra hoặc thay thế thiết bị.
• Không cần hàn cố định tại nhiều vị trí: Trong một số trường hợp, dùng mặt clamp ren ngoài giúp giảm số lượng mối hàn trên hệ thống, từ đó thuận tiện hơn cho bảo trì và thay đổi bố trí đường ống.
• Bề mặt sáng, dễ vệ sinh: Bề mặt inox được đánh bóng giúp hạn chế bám bẩn, dễ lau chùi và phù hợp với môi trường sản xuất sạch.
• Tương thích với nhiều phụ kiện vi sinh: Có thể lắp cùng gioăng clamp, cùm clamp, mặt clamp hàn, mặt clamp ren trong, van, bơm, bồn tank và các thiết bị vi sinh khác.
• Phù hợp nhiều môi trường làm việc: Có thể dùng trong hệ thống nước sạch, thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất nhẹ và các dây chuyền lưu chất sạch.

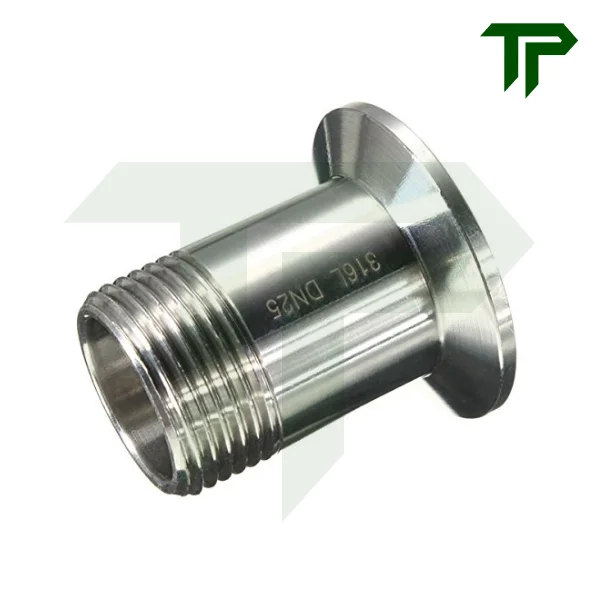

6. Ứng dụng của mặt clamp ren ngoài

Mặt clamp ren ngoài thường được sử dụng tại các vị trí cần chuyển đổi giữa kết nối clamp và kết nối ren. Một số ứng dụng phổ biến gồm:

• Kết nối đường ống vi sinh với thiết bị có cổng ren trong.
• Lắp với van, đồng hồ áp suất, cảm biến, đầu phun, đầu cấp hoặc đầu xả.
• Sử dụng trong hệ thống bồn tank inox vi sinh.
• Lắp trong hệ thống CIP/SIP cần tháo lắp và vệ sinh định kỳ.
• Dùng trong dây chuyền thực phẩm, đồ uống, sữa, bia, nước giải khát.
• Dùng trong hệ thống dược phẩm, mỹ phẩm, nước RO, nước DI, nước tinh khiết.
• Kết nối tạm hoặc kết nối linh hoạt tại các vị trí cần thay đổi thiết bị thường xuyên.

Đối với các hệ thống cần kiểm soát vệ sinh, mặt clamp ren ngoài giúp quá trình tháo lắp trở nên thuận tiện hơn so với các kết nối hàn cố định. Tuy nhiên, cần chọn đúng gioăng, đúng size và đúng vật liệu để đảm bảo độ kín cũng như an toàn khi vận hành.

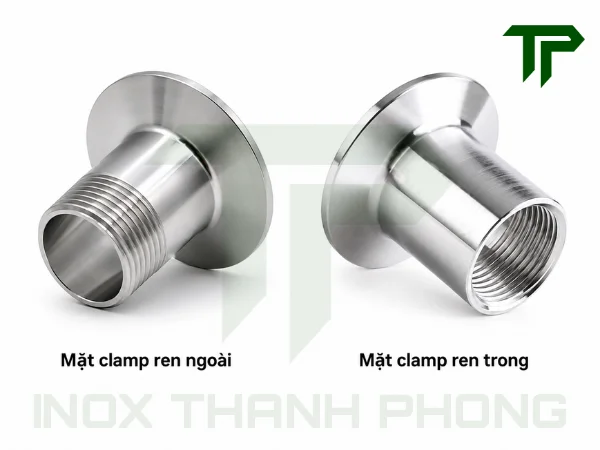

7. Phân biệt mặt clamp ren ngoài và mặt clamp ren trong

Mặt clamp ren ngoài và mặt clamp ren trong rất dễ bị nhầm nếu chỉ gọi chung là “mặt clamp ren”. Điểm khác biệt chính nằm ở vị trí của phần ren.

Tiêu chí	Mặt clamp ren ngoài	Mặt clamp ren trong
Vị trí ren	Ren nằm bên ngoài đầu nối	Ren nằm bên trong lỗ nối
Cách lắp	Vặn vào thiết bị hoặc phụ kiện có ren trong	Nhận đầu ren ngoài của thiết bị hoặc phụ kiện
Ứng dụng	Kết nối với cổng ren trong	Kết nối với đầu ren ngoài
Cách nhận diện	Nhìn thấy ren ở bên ngoài thân nối	Ren nằm bên trong lòng đầu nối
Lưu ý chọn mua	Cần xác định đúng size ren ngoài	Cần xác định đúng size ren trong

Khi đặt mua, nên nói rõ là mặt clamp ren ngoài hay mặt clamp ren trong, kèm theo size clamp và size ren. Nếu chỉ nói “clamp ren”, nhà cung cấp rất dễ hiểu sai loại phụ kiện cần dùng.

8. Lưu ý khi lắp đặt mặt clamp ren ngoài

Khi lắp đặt mặt clamp ren ngoài, cần chú ý cả đầu clamp và đầu ren để tránh rò rỉ trong quá trình vận hành.

• Không siết ren quá lực vì có thể làm hỏng ren, biến dạng phụ kiện hoặc nứt thiết bị có ren trong.
• Nếu dùng băng tan hoặc keo làm kín ren, cần chọn loại phù hợp với môi trường lưu chất.
• Khi siết cùm clamp, cần đảm bảo gioăng nằm đúng vị trí, không bị lệch, xoắn hoặc kẹp mép.
• Không dùng dụng cụ kẹp trực tiếp lên bề mặt đánh bóng nếu không cần thiết, vì có thể làm xước inox.
• Sau khi lắp đặt, cần kiểm tra rò rỉ tại cả đầu ren và đầu clamp.
• Với hệ thống thực phẩm, dược phẩm, mỹ phẩm, nên vệ sinh phụ kiện trước khi đưa vào vận hành.
• Nếu hệ thống có áp suất hoặc nhiệt độ cao, cần chọn đúng vật liệu gioăng và kiểm tra áp lực làm việc cho phép.

9. Mua mặt clamp ren ngoài inox vi sinh ở đâu uy tín?

Mặt clamp ren ngoài là phụ kiện nhỏ nhưng ảnh hưởng trực tiếp đến độ kín và khả năng đồng bộ của hệ thống. Vì vậy, khi chọn mua, khách hàng nên ưu tiên đơn vị có sẵn nhiều size, tư vấn đúng quy cách và cung cấp được các phụ kiện đi kèm như cùm clamp, gioăng clamp, mặt clamp hàn, mặt clamp ren trong, ống, van và phụ kiện vi sinh khác.

Một nhà cung cấp uy tín cần đảm bảo sản phẩm rõ nguồn gốc, vật liệu đúng theo yêu cầu, bề mặt gia công sạch, phần ren sắc nét và mặt clamp không bị méo, không ba via. Với các hệ thống yêu cầu nghiệm thu, khách hàng nên hỏi trước về CO, CQ hoặc các chứng từ liên quan.

Inox Thanh Phong cung cấp mặt clamp ren ngoài inox vi sinh với nhiều kích thước phổ biến, phù hợp cho hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nước tinh khiết, hóa chất nhẹ và các dây chuyền sản xuất lưu chất sạch.

Ngoài mặt clamp ren ngoài, Inox Thanh Phong còn cung cấp đồng bộ nhiều dòng phụ kiện vi sinh như cùm clamp, gioăng clamp, mặt clamp hàn, mặt clamp ren trong, ống inox vi sinh, van vi sinh và phụ kiện bồn tank.

Khách hàng cần tư vấn size clamp, size ren, vật liệu inox hoặc cần báo giá theo số lượng có thể liên hệ trực tiếp Inox Thanh Phong để được hỗ trợ nhanh.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. FAQ – Câu hỏi thường gặp về mặt clamp ren ngoài

Mặt clamp ren ngoài dùng để làm gì?
Mặt clamp ren ngoài dùng để chuyển đổi từ kết nối clamp vi sinh sang kết nối ren ngoài. Sản phẩm thường được dùng khi cần lắp thiết bị hoặc phụ kiện có ren trong vào hệ thống clamp vi sinh.

Mặt clamp ren ngoài có dùng cho thực phẩm được không?
Có. Mặt clamp ren ngoài có thể dùng trong hệ thống thực phẩm nếu được sản xuất từ inox 304 hoặc inox 316/316L, bề mặt được xử lý sạch và sử dụng gioăng phù hợp với môi trường thực phẩm.

Nên chọn mặt clamp ren ngoài inox 304 hay inox 316L?
Inox 304 phù hợp với hệ thống thông dụng như nước sạch, thực phẩm, đồ uống và môi trường ít ăn mòn. Inox 316L phù hợp hơn với dược phẩm, mỹ phẩm, nước tinh khiết, hóa chất nhẹ hoặc hệ thống có tần suất CIP/SIP cao.

Mặt clamp ren ngoài khác gì mặt clamp ren trong?
Mặt clamp ren ngoài có phần ren nằm bên ngoài để vặn vào đầu ren trong. Mặt clamp ren trong có phần ren nằm bên trong để nhận đầu ren ngoài của thiết bị hoặc phụ kiện khác.

Mặt clamp ren ngoài có cần dùng gioăng không?
Có. Phần kết nối clamp cần dùng gioăng vi sinh để làm kín giữa hai mặt clamp khi siết cùm clamp. Loại gioăng nên chọn theo môi trường làm việc, nhiệt độ, áp suất và yêu cầu vệ sinh.

Có thể dùng mặt clamp ren ngoài thay cho đầu hàn không?
Có thể dùng trong một số vị trí cần tháo lắp nhanh hoặc kết nối với thiết bị ren. Tuy nhiên, cần xem xét áp suất, yêu cầu vệ sinh, vị trí lắp đặt và độ ổn định của hệ thống trước khi thay thế kết nối hàn cố định.
