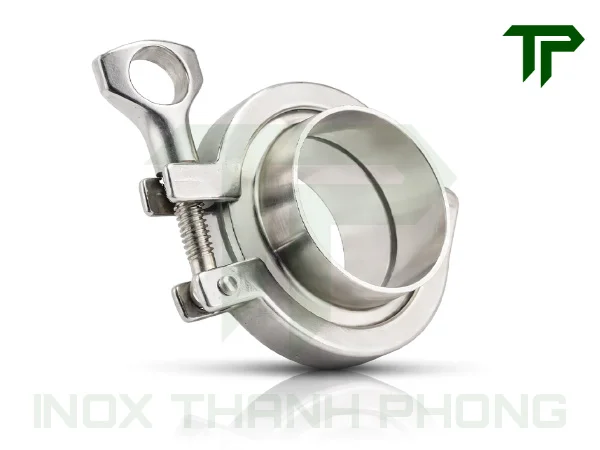

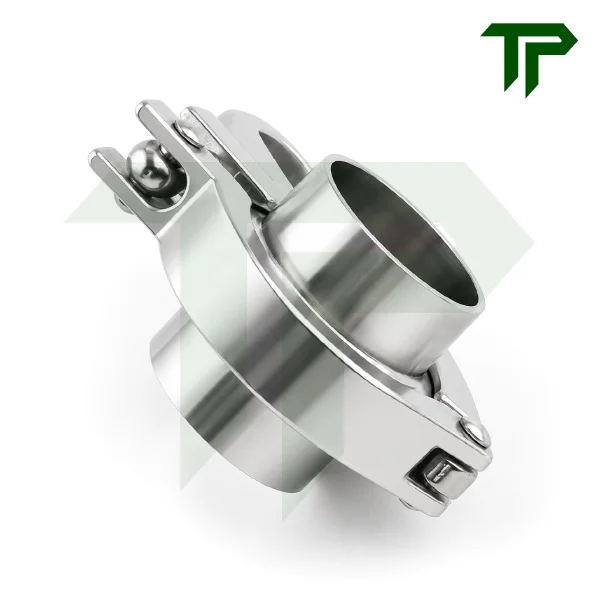

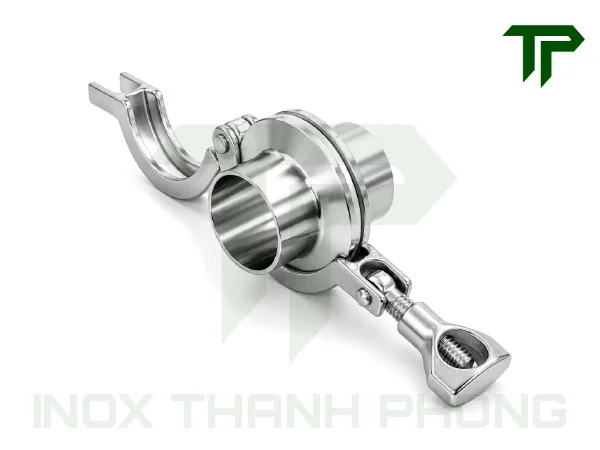

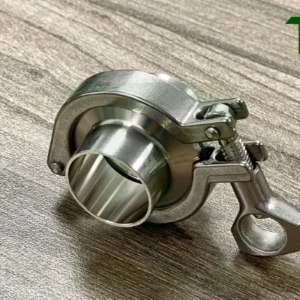

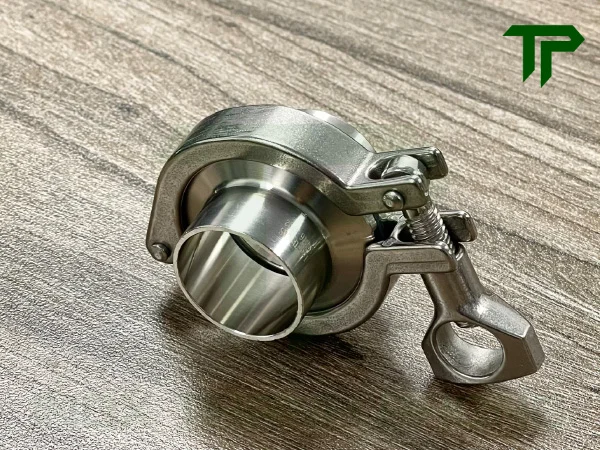

Bộ Clamp Hàn Inox Vi Sinh

1. Bộ clamp hàn inox vi sinh là gì?

Bộ clamp hàn inox vi sinh là bộ phụ kiện dùng để tạo mối nối tháo lắp nhanh trong hệ thống đường ống inox vi sinh. Bộ sản phẩm thường gồm ferrule hàn, cùm clamp và gioăng làm kín. Trong đó, ferrule được hàn cố định vào đường ống, bồn tank, van hoặc thiết bị, sau đó dùng cùm clamp và gioăng để ghép nối với một đầu ferrule khác.

Điểm đặc trưng của bộ clamp hàn nằm ở sự kết hợp giữa kết nối hàn cố định và kết nối clamp tháo lắp nhanh. Phần đầu hàn giúp ferrule bám chắc vào hệ thống, còn phần đầu clamp cho phép tháo rời mối nối khi cần vệ sinh, kiểm tra, thay gioăng hoặc bảo trì thiết bị. Nhờ vậy, bộ clamp hàn được sử dụng rất phổ biến trong các hệ thống cần đảm bảo độ sạch nhưng vẫn phải thuận tiện khi vận hành.

Sản phẩm thường được làm từ inox 304 hoặc inox 316L, bề mặt được xử lý đánh bóng để phù hợp với môi trường vi sinh. Bộ clamp hàn inox vi sinh được dùng nhiều trong các dây chuyền thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết, bồn tank inox và các hệ thống đường ống cần tháo lắp định kỳ.

2. Cấu tạo và thông số kỹ thuật bộ clamp hàn inox vi sinh

Bộ clamp hàn inox vi sinh có cấu tạo không quá phức tạp, nhưng từng chi tiết đều giữ vai trò quan trọng trong việc tạo nên một mối nối kín, chắc và dễ tháo lắp.

2.1. Cấu tạo

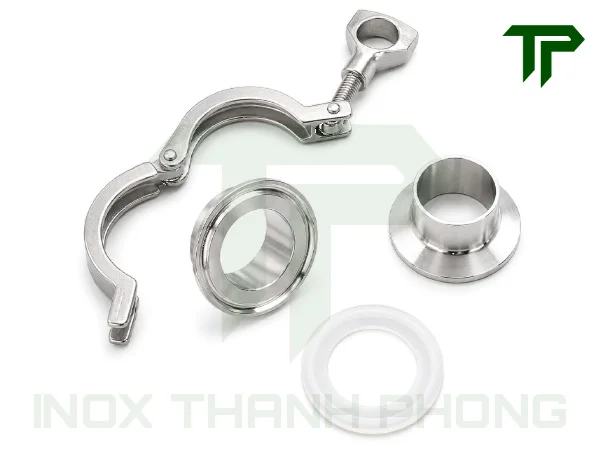

Bộ clamp hàn inox vi sinh thường gồm ba thành phần chính là ferrule hàn, cùm clamp và gioăng làm kín. Ba chi tiết này kết hợp với nhau để tạo thành mối nối clamp hoàn chỉnh, vừa đảm bảo độ kín, vừa thuận tiện khi cần tháo lắp vệ sinh hoặc bảo trì.

• Ferrule clamp hàn inox vi sinh: Đây là chi tiết được hàn trực tiếp vào đường ống, bồn tank, van hoặc thiết bị vi sinh. Một đầu ferrule có dạng ống để hàn cố định, đầu còn lại có dạng mặt bích clamp để ghép nối với ferrule đối diện. Ferrule là phần quyết định kích thước kết nối và độ đồng bộ của mối nối với toàn bộ hệ thống.
• Cùm clamp inox vi sinh: Cùm clamp dùng để kẹp chặt hai đầu ferrule lại với nhau. Khi siết, hai mặt ferrule ép vào gioăng ở giữa, tạo thành mối nối kín và chắc. Đây là chi tiết giúp mối nối có thể tháo lắp nhanh mà không cần cắt hàn lại đường ống.
• Gioăng clamp vi sinh: Gioăng nằm giữa hai đầu ferrule, có nhiệm vụ làm kín mối nối và ngăn lưu chất rò rỉ ra ngoài. Gioăng thường được làm từ Silicone, EPDM hoặc PTFE tùy theo yêu cầu của hệ thống.

2.2. Thông số kỹ thuật

Dưới đây là các thông tin cơ bản thường được dùng khi lựa chọn hoặc đặt mua bộ clamp hàn inox vi sinh.

• Vật liệu ferrule: Inox 304, inox 316L
• Vật liệu cùm clamp: Inox 304
• Vật liệu gioăng: Silicone, EPDM, PTFE
• Kiểu kết nối: Một đầu hàn, một đầu clamp
• Tiêu chuẩn phổ biến: SMS, DIN
• Kích thước: Φ12.7 – Φ324
• Môi trường sử dụng: Thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết, bồn tank inox vi sinh
• Chứng từ: CO, CQ theo yêu cầu đơn hàng hoặc dự án
• Xuất xứ: Trung Quốc

3. Vật liệu cấu tạo bộ clamp hàn inox vi sinh

Vật liệu là yếu tố ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và độ kín của bộ clamp hàn inox vi sinh. Trong thực tế, cần quan tâm đến hai nhóm chính là vật liệu inox của ferrule và vật liệu gioăng làm kín ở giữa mối nối.

3.1. Vật liệu ferrule

Bộ clamp hàn inox vi sinh thường được sản xuất từ inox mác 304 hoặc 316L. Đây là hai mác inox phổ biến trong hệ thống vi sinh vì có khả năng chống gỉ tốt, bề mặt dễ đánh bóng và phù hợp với nhiều môi trường lưu chất sạch.

• Inox 304: Đây là vật liệu được dùng phổ biến nhất nhờ giá thành hợp lý, khả năng chống gỉ tốt và dễ gia công. Bộ clamp hàn inox 304 phù hợp với nhiều hệ thống thực phẩm, đồ uống, sữa, bia, nước sạch và các môi trường vi sinh thông dụng không có tính ăn mòn quá cao.
• Inox 316L: Đây là vật liệu có khả năng chống ăn mòn tốt hơn inox 304 nhờ có 2% – 3% Molypden. Bộ clamp hàn inox 316L thường được ưu tiên trong hệ thống dược phẩm, mỹ phẩm, nước tinh khiết hoặc các môi trường có hóa chất vệ sinh mạnh hơn. Hàm lượng carbon thấp trong inox 316L cũng giúp vật liệu ổn định hơn tại các vị trí hàn.

3.2. Vật liệu gioăng làm kín

Gioăng clamp là chi tiết nằm giữa hai đầu ferrule, có nhiệm vụ tạo độ kín cho mối nối và ngăn lưu chất rò rỉ ra ngoài. Khi lựa chọn gioăng, không nên chỉ nhìn vào kích thước mà còn cần quan tâm đến nhiệt độ làm việc, loại lưu chất và hóa chất vệ sinh sử dụng trong hệ thống.

• Gioăng Silicone: Silicone có độ mềm, độ đàn hồi tốt và thường được dùng nhiều trong các hệ thống vi sinh thông dụng. Gioăng Silicone phù hợp với thực phẩm, đồ uống, sữa, nước sạch và các môi trường lưu chất không có tính ăn mòn mạnh. Nhiệt độ làm việc thường khoảng -50°C đến 150°C. Silicone không phù hợp với môi trường dầu mỡ, dung môi mạnh hoặc hóa chất có tính ăn mòn cao.
• Gioăng EPDM: EPDM có khả năng chịu tốt hơn silicon đối với một số dung dịch ăn mòn cao. Gioăng EPDM thường phù hợp với nước, dung dịch kiềm nhẹ, axit loãng và hệ thống vệ sinh CIP thông dụng. Nhiệt độ làm việc thường khoảng -40°C đến 135°C. EPDM không phù hợp với dầu khoáng, dầu mỡ, xăng, dung môi hydrocarbon hoặc các môi trường chứa dầu.
• Gioăng PTFE: PTFE hay còn gọi là teflon có khả năng chịu hóa chất tốt nhất trong ba loại gioăng phổ biến. Vật liệu này phù hợp với nhiều loại axit, kiềm, dung môi và môi trường có yêu cầu chống bám dính cao. Nhiệt độ làm việc thường khoảng -20°C đến 260°C. Điểm cần lưu ý là PTFE có độ đàn hồi thấp hơn Silicone và EPDM, nên khi lắp đặt cần siết đúng lực để đảm bảo độ kín.

4. Bảng kích thước bộ clamp hàn inox vi sinh

Kích thước bộ clamp hàn inox vi sinh thường được lựa chọn theo hệ ống đang sử dụng. Hai tiêu chuẩn phổ biến nhất là SMS và DIN. Mỗi tiêu chuẩn có cách gọi size và đường kính ống khác nhau, vì vậy khi mua bộ clamp hàn cần xác định đúng hệ tiêu chuẩn để ferrule, cùm clamp và gioăng lắp khớp với nhau.

• SMS là hệ tiêu chuẩn có nguồn gốc từ Thụy Điển, thường dùng trong các hệ thống thực phẩm, đồ uống, sữa và các dây chuyền vi sinh cần tháo lắp vệ sinh nhanh. Kích thước SMS thường được gọi theo inch hoặc theo đường kính ngoài của ống.
• DIN là hệ tiêu chuẩn của Đức, được xây dựng bởi Viện Tiêu chuẩn hóa Đức. Trong hệ thống vi sinh, DIN thường xuất hiện trong các dây chuyền theo thiết kế châu Âu, bồn tank, thiết bị vi sinh, hệ thống bia, dược phẩm, mỹ phẩm và nước tinh khiết. Kích thước DIN thường được gọi theo DN.

BẢNG KÍCH THƯỚC BỘ CLAMP HÀN INOX
Size	Đường kính ống	Mặt bích clamp	Độ dài
1/2″	12.7	25	45
	16
3/4″	19
	16	34
3/4″	19
1″	25
DN15	18	50.5
	19
	21
DN20	22
1″	25
	27
DN25	28
1 1/4″	32
DN32	34
1 1/2″	38
DN40	40
	42
	48
2″	51	64
DN50	52
	60	77.5
2 1/2″	63
DN65	70	91
3″	76
DN80	85	106
3.5″	89
4″	102	119
DN100	104
4.5″	114	130
5″ – DN125	129	145
	133
5.5″	140	155
6″ – DN150	154	167
	168	183
8″ – DN200	204	217
	219	233
10″ – DN250	254	268
	273	286
12″ – DN300	306	319
	324	350

5. Ưu điểm của bộ clamp hàn inox vi sinh

Bộ clamp hàn inox vi sinh được sử dụng nhiều vì tạo ra một kiểu mối nối vừa chắc chắn, vừa linh hoạt trong quá trình vận hành. Phần ferrule được hàn cố định vào hệ thống, còn phần clamp giúp tháo lắp nhanh khi cần kiểm tra, vệ sinh hoặc thay thế phụ kiện.

• Kết hợp được độ chắc của mối hàn và sự linh hoạt của clamp: Ferrule sau khi hàn vào ống hoặc thiết bị sẽ tạo điểm nối cố định, ổn định và ít xê dịch. Phần đầu clamp cho phép tháo rời mối nối mà không cần cắt hàn lại, phù hợp với các hệ thống cần bảo trì định kỳ.
• Rút ngắn thời gian tháo lắp khi vệ sinh: Người vận hành chỉ cần tháo cùm clamp để tách hai đầu ferrule. Cách kết nối này giúp việc vệ sinh, kiểm tra gioăng hoặc thay thế chi tiết diễn ra nhanh hơn so với các mối nối cố định hoàn toàn.
• Phù hợp với yêu cầu vệ sinh của đường ống vi sinh: Ferrule và cùm clamp thường được làm từ inox 304 hoặc inox 316L, bề mặt được xử lý bóng và ít bám cặn. Kết cấu mối nối gọn, dễ làm sạch và phù hợp với các tuyến dẫn lưu chất sạch.
• Dễ thay thế từng chi tiết khi cần: Nếu gioăng bị lão hóa hoặc cùm clamp bị hỏng, người dùng có thể thay riêng từng phần mà không cần thay toàn bộ đoạn ống. Đây là lợi thế thực tế giúp giảm thời gian dừng hệ thống và tối ưu chi phí bảo trì.

6. Ứng dụng của bộ clamp hàn inox vi sinh

Bộ clamp hàn inox vi sinh thường được lắp tại các vị trí cần tạo điểm kết nối tháo lắp nhanh trên hệ thống đường ống hoặc thiết bị vi sinh. Khi ferrule đã được hàn cố định, người dùng có thể kết nối thêm van, ống, phụ kiện hoặc thiết bị bằng cùm clamp và gioăng làm kín.

• Đầu nối trên đường ống inox vi sinh: Bộ clamp hàn được dùng để tạo điểm tháo lắp trên tuyến ống. Vị trí này giúp chia đoạn đường ống thành các cụm dễ vệ sinh, dễ kiểm tra và dễ bảo trì hơn.
• Cổng kết nối trên bồn tank inox vi sinh: Ferrule hàn có thể được gắn tại đầu vào, đầu ra, cổng xả, cổng vệ sinh hoặc cổng lấy mẫu của bồn tank. Sau đó, các thiết bị hoặc phụ kiện khác có thể được lắp vào bằng cùm clamp.
• Vị trí lắp van vi sinh: Bộ clamp hàn được dùng để kết nối với van bướm, van bi, van màng hoặc van một chiều vi sinh. Kiểu kết nối này giúp tháo van ra kiểm tra, thay gioăng hoặc vệ sinh mà không cần can thiệp vào mối hàn.
• Vị trí kết nối bơm và cụm thiết bị: Trong các cụm bơm, cụm lọc, kính quan sát hoặc thiết bị xử lý lưu chất, bộ clamp hàn giúp tạo mối nối nhanh giữa đường ống và thiết bị. Cách lắp này thuận tiện cho việc tháo thiết bị ra bảo trì.
• Các điểm cần kiểm tra định kỳ: Bộ clamp hàn phù hợp tại những vị trí thường xuyên cần mở ra để quan sát, vệ sinh hoặc thay thế linh kiện. Đây là nhóm vị trí cần tính linh hoạt cao hơn so với mối nối hàn cố định.

7. Lưu ý khi lựa chọn bộ clamp hàn inox vi sinh

Khi chọn bộ clamp hàn inox vi sinh, cần tập trung vào khả năng ăn khớp và độ kín của toàn bộ bộ sản phẩm. Chỉ cần sai tiêu chuẩn, sai kích thước hoặc sai vật liệu gioăng, mối nối có thể bị lệch, khó siết hoặc không đảm bảo độ kín khi vận hành. Dưới đây là một số lưu ý quan trọng giúp bạn chọn đúng clamp kết nối cho hệ thống của mình.

• Chọn đúng đường kính ống: Ferrule hàn phải khớp với đường kính ngoài của ống hoặc đầu thiết bị cần hàn. Nếu chọn sai size, mép hàn sẽ khó đều và mối nối clamp phía ngoài cũng dễ bị lệch.
• Chọn đúng vật liệu inox: Inox 304 phù hợp với nhiều hệ thống vi sinh thông dụng. Inox 316L phù hợp hơn với môi trường có yêu cầu chống ăn mòn cao, thường xuyên tiếp xúc hóa chất vệ sinh hoặc cần độ bền vật liệu tốt hơn.
• Chọn đúng vật liệu gioăng: Silicone phù hợp với nhiều hệ thống thực phẩm và đồ uống thông dụng. EPDM phù hợp hơn với dung dịch vệ sinh CIP. Teflon phù hợp với môi trường có yêu cầu chịu hóa chất tốt hơn.
• Kiểm tra bề mặt ferrule và mặt ép gioăng: Mặt tiếp xúc với gioăng cần phẳng, sạch và không có vết xước sâu. Nếu bề mặt ép gioăng không tốt, mối nối có thể bị rò dù cùm clamp đã siết chặt.
• Đồng bộ với phụ kiện đang có trong hệ thống: Trước khi mua, nên kiểm tra lại ống, van, clamp, gioăng và ferrule hiện có. Việc đồng bộ ngay từ đầu giúp giảm lỗi lắp đặt và tránh phát sinh gia công lại tại công trình.

8. Mua bộ clamp hàn inox vi sinh ở đâu?

Bộ clamp hàn inox vi sinh là phụ kiện nhỏ nhưng ảnh hưởng trực tiếp đến độ kín, độ sạch và khả năng tháo lắp của toàn bộ hệ thống đường ống. Vì vậy, khi mua sản phẩm, bạn nên ưu tiên đơn vị có sẵn nhiều size, hiểu rõ tiêu chuẩn SMS, DIN và có khả năng cung cấp đồng bộ ferrule hàn, cùm clamp, gioăng cùng các phụ kiện vi sinh đi kèm.

Inox Thanh Phong là đơn vị cung cấp vật tư inox vi sinh chuyên sâu, trong đó có bộ clamp hàn inox vi sinh bằng inox 304 và inox 316L. Sản phẩm phù hợp cho hệ thống thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết, bồn tank và các dây chuyền cần mối nối tháo lắp nhanh nhưng vẫn đảm bảo độ kín ổn định.

Khi mua bộ clamp hàn inox vi sinh tại Inox Thanh Phong, khách hàng được hỗ trợ đầy đủ từ tư vấn quy cách đến cung cấp đồng bộ vật tư cho hệ thống:

• Có sẵn nhiều size thông dụng: Inox Thanh Phong cung cấp bộ clamp hàn theo nhiều kích thước khác nhau, phù hợp với các hệ ống vi sinh phổ biến. Khách hàng có thể lựa chọn theo size ống thực tế, tiêu chuẩn SMS hoặc DIN đang sử dụng trong hệ thống.
• Cung cấp đủ bộ chi tiết: Bộ sản phẩm có thể được cung cấp đầy đủ ferrule hàn, cùm clamp và gioăng làm kín. Việc mua đồng bộ giúp hạn chế tình trạng sai size, lệch tiêu chuẩn hoặc thiếu phụ kiện khi lắp đặt.
• Tư vấn đúng vật liệu: Inox Thanh Phong hỗ trợ lựa chọn inox 304 hoặc inox 316L theo môi trường lưu chất, yêu cầu vệ sinh và mức độ chống ăn mòn của hệ thống. Với gioăng, khách hàng cũng được tư vấn giữa Silicone, EPDM hoặc PTFE theo nhiệt độ và hóa chất sử dụng.
• Đồng bộ với phụ kiện vi sinh khác: Ngoài bộ clamp hàn, Inox Thanh Phong có thể cung cấp thêm ống inox vi sinh, van vi sinh, cút, tê, rắc co, ferrule, clamp rời, gioăng clamp và các phụ kiện inox vi sinh khác để hoàn thiện toàn bộ tuyến ống.
• Chứng từ rõ ràng: Inox Thanh Phong đảm bảo xuất VAT các đơn hàng đẩy đủ theo quy định của nhà nước. Với các đơn hàng cần nghiệm thu có thể hỗ trợ CO, CQ và thông tin quy cách sản phẩm theo yêu cầu.
• Giao hàng nhanh, hỗ trợ đúng tiến độ: Inox Thanh Phong đáp ứng nhu cầu mua lẻ, mua theo số lượng lớn hoặc mua theo dự án. Hàng được tư vấn và xử lý nhanh để hỗ trợ nhà máy, xưởng cơ khí, đơn vị thi công và các hệ thống cần vật tư đúng tiến độ.

Liên hệ theo thông tin dưới đây để được tư vấn và báo giá nhanh chóng.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)

9. FAQ – Câu hỏi thường gặp với bộ clamp hàn inox vi sinh

Bộ clamp hàn inox vi sinh gồm những gì?
Bộ clamp hàn inox vi sinh thường gồm ferrule hàn, cùm clamp và gioăng làm kín. Ferrule được hàn cố định vào ống hoặc thiết bị, sau đó dùng cùm clamp và gioăng để tạo mối nối tháo lắp nhanh.

Bộ clamp hàn khác gì bộ clamp thông thường?
Bộ clamp là tên thường gọi của bộ clamp hàn inox vi sinh. Do vậy khi nói đến clamp inox thì mọi người sẽ hiểu là một bộ clamp hàn inox vi sinh.

Nên chọn bộ clamp hàn inox 304 hay 316L? Inox 304 phù hợp với nhiều hệ thống vi sinh thông dụng như thực phẩm, đồ uống, sữa, bia và nước sạch. Inox 316L phù hợp hơn với môi trường có yêu cầu chống ăn mòn cao hơn, thường gặp trong dược phẩm, mỹ phẩm, nước tinh khiết hoặc hệ thống có hóa chất vệ sinh mạnh hơn.

Clamp hàn SMS và DIN có lắp lẫn được không?
Không nên lắp lẫn nếu chưa kiểm tra kỹ kích thước. Thường thì một số clamp inox size SMS và DIN sẽ có cùng mặt bích clamp nên sẽ có thể lắp với nhau được. Tuy nhiên do có sự chênh lệch nhất định về đường kính trong nên thường sẽ tạo nên điểm chết, nên không phù hợp với các ứng dụng vi sinh.

Bộ clamp hàn inox vi sinh có dùng cho hệ thống CIP được không?
Bộ clamp hàn inox vi sinh hoàn toàn có thể dùng cho hệ thống có vệ sinh tự động CIP. Tuy nhiên, cần lưu ý sử dụng gioăng có vật liệu phù hợp với hoá chất tẩy rửa.
