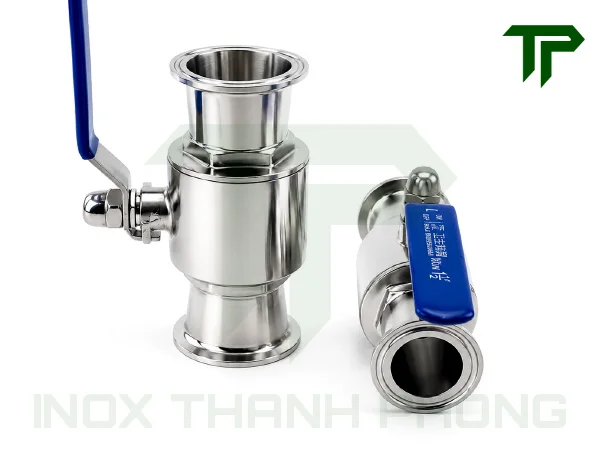

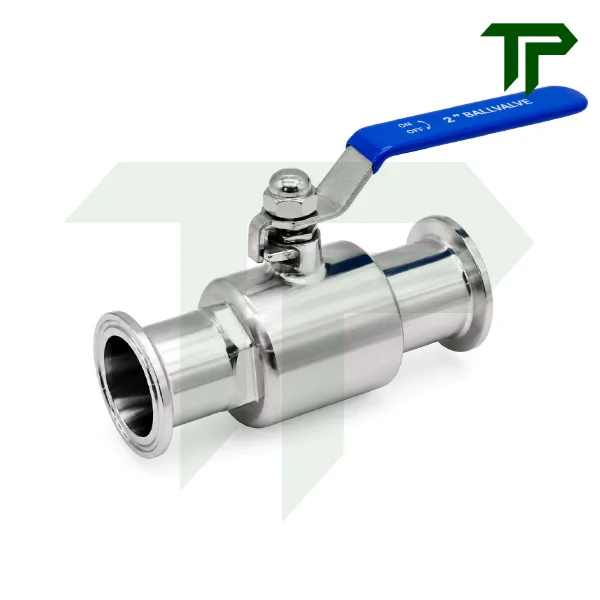

Van Bi Vi Sinh Clamp Tay Gạt Inox

1. Van bi vi sinh clamp tay gạt là gì?

Van bi vi sinh clamp tay gạt là loại van inox vi sinh dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống dẫn lưu chất sạch. Van hoạt động bằng tay gạt thủ công, khi xoay tay gạt 90° thì viên bi bên trong thân van sẽ xoay theo để cho lưu chất đi qua hoặc chặn dòng lại.

Đặc điểm dễ nhận biết của dòng van này là hai đầu kết nối có dạng clamp inox, có thể lắp nhanh với ferrule, gioăng và cùm clamp mà không cần hàn cố định. Nhờ đó, van dễ tháo lắp khi cần vệ sinh, kiểm tra hoặc thay thế. Sản phẩm thường được làm từ inox 304 hoặc inox 316L, bề mặt hoàn thiện với độ bóng Ra ≤ 0.8 μm chuẩn vi sinh, phù hợp cho các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và nước tinh khiết.

2. Cấu tạo và thông số kỹ thuật van bi vi sinh clamp tay gạt

2.1. Cấu tạo

Van bi vi sinh clamp tay gạt có cấu tạo gồm các bộ phận chính sau:

• Thân van inox: Là phần vỏ chính của van, thường được làm từ inox 304 hoặc inox 316L.
• Đầu nối clamp: Là phần thân van kéo dài ra thành hai đầu kết nối dạng clamp inox, dùng để lắp với hệ thống ống inox vi sinh.
• Bi van: Là viên bi đúc hình cầu nằm trong thân van, có lỗ xuyên tâm để lưu chất đi qua khi van mở. Đây là bộ phận trực tiếp quyết định trạng thái đóng hoặc mở của van.
• Trục van: Là chi tiết nối giữa tay gạt và bi van. Khi người vận hành xoay tay gạt, trục sẽ truyền lực xuống bi van để thay đổi hướng lỗ bi.
• Tay gạt: Là bộ phận điều khiển thủ công của van. Người dùng chỉ cần xoay tay gạt 90° để chuyển van từ trạng thái mở sang đóng hoặc ngược lại.
• Gioăng làm kín: Nằm giữa bi van và thân van, giúp van đóng kín hơn và hạn chế rò rỉ lưu chất, thường là chất liệu PTFE.

2.2. Thông số kỹ thuật

Thông số kỹ thuật của van bi vi sinh clamp tay gạt inox.

• Vật liệu thân van: Inox 304, inox 316L
• Kiểu điều khiển: Tay gạt thủ công
• Kiểu kết nối: Clamp
• Vật liệu gioăng: PTFE
• Kích thước sẵn: Φ19 – Φ76
• Áp suất làm việc: 10 bar
• Nhiệt độ làm việc: Max 260ºC
• Bề mặt hoàn thiện: Ra ≤ 0.8 μm
• Môi trường sử dụng: Thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết
• Chứng từ: CO, CQ theo yêu cầu đơn hàng
• Xuất xứ: Trung Quốc

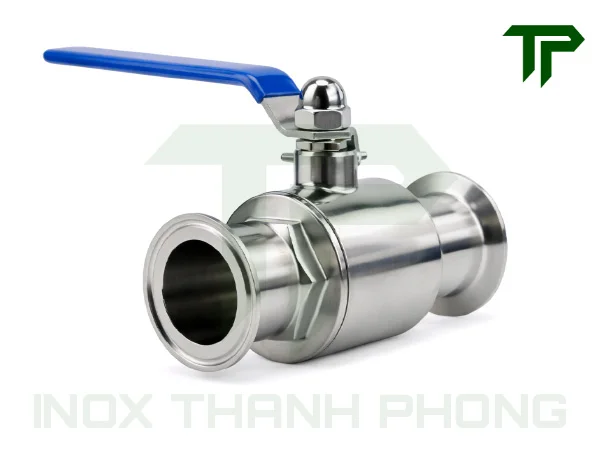

3. Nguyên lý hoạt động của van bi vi sinh clamp tay gạt

Van bi vi sinh clamp tay gạt hoạt động dựa trên chuyển động xoay của viên bi bên trong thân van. Khi người vận hành xoay tay gạt, lực xoay sẽ truyền qua trục van xuống bi van, làm lỗ xuyên tâm của bi thay đổi vị trí so với hướng dòng chảy.

• Trạng thái mở: Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi trùng với hướng dòng chảy. Lúc này lưu chất đi qua van dễ dàng và van ở trạng thái mở hoàn toàn.
• Trạng thái đóng: Khi tay gạt xoay vuông góc với đường ống, phần kín của bi chặn dòng lưu chất. Lúc này van ở trạng thái đóng, gioăng làm kín sẽ ép sát vào bi van để hạn chế rò rỉ.
• Trạng thái điều tiết: Khi tay gạt nằm ở góc trung gian, lỗ xuyên tâm của bi chỉ mở một phần so với hướng dòng chảy. Lúc này tiết diện dòng chảy bị thu hẹp, lưu lượng đi qua van giảm xuống.

4. Vật liệu cấu tạo van bi vi sinh clamp tay gạt

4.1. Thân van

Thân van là phần chịu tiếp xúc trực tiếp với môi trường lưu chất và cũng là bộ phận quyết định độ bền tổng thể của van. Hai vật liệu phổ biến nhất là inox 304 và inox 316, trong đó mỗi loại có thành phần hợp kim và khả năng chống ăn mòn khác nhau.

• Inox 304: Inox 304 có thành phần chính gồm khoảng 18% Crom và 8% Niken. Crom giúp tạo lớp màng oxit thụ động rất mỏng trên bề mặt inox, nhờ đó vật liệu có khả năng chống oxy hóa và chống gỉ trong điều kiện thông thường. Niken giúp tăng độ ổn định của cấu trúc kim loại, cải thiện độ bền và khả năng chống ăn mòn tổng thể. Điểm mạnh của inox 304 là khả năng chống gỉ tốt, tính ổn định cao và giá thành hợp lý.
• Inox 316: Inox 316 có thành phần chính gần giống inox 304 và thêm 2% – 3% Molypden. Molypden là yếu tố tạo nên sự khác biệt lớn so với inox 304, giúp vật liệu chống ăn mòn rỗ và ăn mòn kẽ tốt hơn, đặc biệt trong môi trường có clorua hoặc tính ăn mòn cao hơn.

4.2. Gioăng làm kín

Gioăng Teflon, còn gọi là PTFE, là vật liệu làm kín phổ biến trong van bi vi sinh clamp tay gạt. Gioăng nằm tại vị trí tiếp xúc giữa bi van và thân van, có nhiệm vụ ôm sát bề mặt bi để tạo độ kín khi van đóng và hỗ trợ bi van xoay ổn định khi thao tác tay gạt.

• Độ mềm dẻo: Teflon không mềm dẻo như các loại gioăng cao su, nhưng có độ ổn định hình dạng tốt. Khi được gia công đúng kích thước, gioăng có thể ôm sát bi van và giữ form ổn định trong quá trình đóng mở. Đây là đặc điểm phù hợp với van bi, vì gioăng cần vừa tạo độ kín, vừa không bị biến dạng quá nhiều khi bi xoay.
• Khả năng làm kín: Gioăng Teflon tạo độ kín bằng cách tiếp xúc sát với bề mặt bi van. Khi van đóng, bi van ép vào gioăng, giúp hạn chế lưu chất rò rỉ qua thân van. Bề mặt Teflon trơn nên cũng giúp giảm ma sát, làm cho thao tác tay gạt nhẹ và ổn định hơn.
• Khả năng chống ăn mòn: Teflon có độ trơ hóa học cao, ít phản ứng với nhiều loại lưu chất và hóa chất thông dụng. Vật liệu này có khả năng chịu được nhiều môi trường có tính ăn mòn nhẹ đến trung bình, dung dịch vệ sinh và một số loại hóa chất phù hợp.
• Nhiệt độ chịu được: Gioăng Teflon có dải chịu nhiệt khá rộng, thường làm việc ổn định trong khoảng từ khoảng -20°C đến 260°C giúp van bi vi sinh clamp inox có thể làm việc tốt trong môi trường nhiệt độ cao.

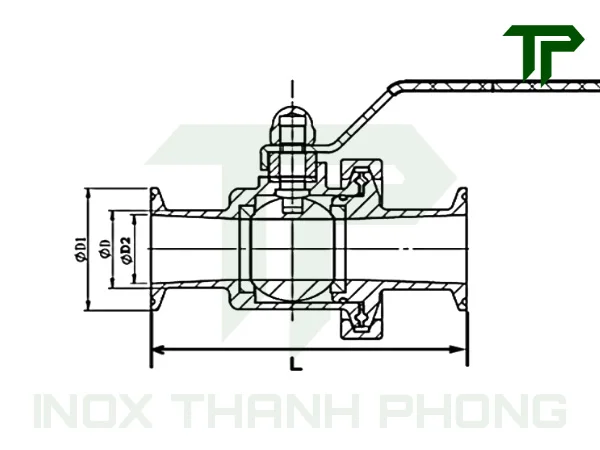

5. Bảng kích thước van bi vi sinh clamp tay gạt

Kích thước van bi vi sinh clamp tay gạt cần được chọn theo size ống, tiêu chuẩn clamp và phụ kiện đang sử dụng trong hệ thống. Tùy từng lô hàng, van có thể được sản xuất theo hệ SMS, DIN hoặc tiêu chuẩn tương đương, vì vậy khi đặt hàng cần đối chiếu đường kính ống, đầu ferrule, gioăng và cùm clamp để đảm bảo lắp khớp.

Size	D	D1	D2	L
1/2”	Ø22	50.5	19	102
3/4”	Ø28	50.5	25	115
1”	Ø35	50.5	32	119
1.5”	Ø41	50.5	38	115
2”	Ø54	64	51	155
2.5”	Ø67	77.5	63	163
3”	Ø80	91	76	198

6. Ưu điểm và ứng dụng của van bi vi sinh clamp tay gạt

6.1 Ưu điểm

Những ưu điểm giúp van bi vi sinh clamp tay gạt là lựa chọn ưu tiên trong các đường ống vi sinh bao gồm:

• Đóng mở nhanh bằng tay gạt: Tay gạt xoay 90° giúp người vận hành chuyển van từ trạng thái mở sang đóng hoặc ngược lại một cách nhanh chóng. Vị trí tay gạt song song hoặc vuông góc với đường ống cũng giúp dễ nhận biết trạng thái van khi kiểm tra hệ thống.
• Độ kín tốt khi chặn dòng: Bi van kết hợp với gioăng Teflon giúp tạo khả năng làm kín ổn định khi van đóng. Ưu điểm này phù hợp với những điểm cần chặn dòng chắc, hạn chế rò rỉ lưu chất và đảm bảo trạng thái đóng mở rõ ràng.
• Tháo lắp, kiểm tra và bảo trì thuận tiện: Hai đầu clamp giúp van lắp nhanh với ferrule, gioăng và cùm clamp mà không cần hàn cố định vào đường ống. Khi cần vệ sinh hoặc bảo trì, người dùng có thể tháo van ra để kiểm tra bi van, gioăng Teflon và bề mặt bên trong thân van.
• Kết cấu chắc chắn, vận hành ổn định: Cơ cấu bi van có thiết kế đơn giản, đóng mở bằng chuyển động xoay trực tiếp qua trục và tay gạt. Điều này giúp van vận hành ổn định, ít phụ thuộc vào nhiều chi tiết truyền động phức tạp.
• Phù hợp với môi trường vi sinh: Van thường được làm từ inox 304 hoặc inox 316, bề mặt hoàn thiện sạch và dễ vệ sinh. Nhờ đó, van phù hợp với các tuyến dẫn lưu chất sạch, nơi cần hạn chế bám cặn và kiểm soát vệ sinh tốt hơn van công nghiệp thông thường.

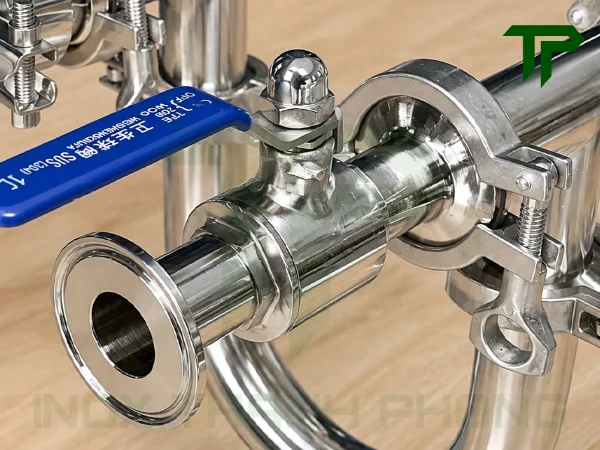

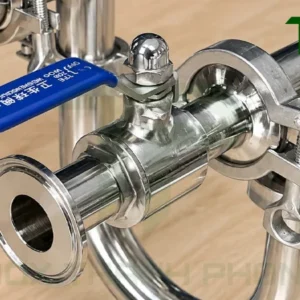

6.2 Ứng dụng

Loại van bi vi sinh inox này được ứng dụng nhiều trong các hệ thống dẫn truyền thực phẩm, dược phẩm, hoá chất có độ sạch cao. Cụ thể tại những vị trí như:

• Vị trí cần chặn dòng chắc chắn: Van phù hợp với các điểm cần ngắt dòng rõ ràng giữa hai đoạn ống hoặc trước một thiết bị. Cơ cấu bi van giúp trạng thái đóng mở dứt khoát, phù hợp với các tuyến cần hạn chế rò rỉ khi dừng dòng.
• Điểm tháo lắp vệ sinh định kỳ: Kiểu kết nối clamp phù hợp với các đoạn ống cần mở ra để vệ sinh, kiểm tra hoặc thay thế theo chu kỳ. Đây thường là các vị trí cần tiếp cận nhanh mà không muốn can thiệp vào mối hàn cố định.
• Cổng ra vào của bồn tank vi sinh: Van có thể được lắp tại đầu ra, đầu vào hoặc nhánh phụ của bồn chứa, bồn khuấy, bồn trộn. Tại các vị trí này, van giúp kiểm soát dòng lưu chất ra vào bồn bằng thao tác tay đơn giản.
• Cụm bơm, cụm lọc và đường hồi: Van được dùng trước hoặc sau bơm, cụm lọc, đường hồi hoặc các nhánh phụ cần cô lập dòng khi bảo trì. Đây là nhóm vị trí cần van đóng mở chắc, dễ thao tác và thuận tiện khi kiểm tra hệ thống.

7. So sánh van bi vi sinh clamp tay gạt và van bướm vi sinh clamp tay rút

Van bi vi sinh clamp tay gạt và van bướm vi sinh clamp tay rút đều dùng kết nối clamp và đều vận hành thủ công. Điểm khác nhau chính nằm ở cơ cấu đóng mở, độ kín, kích thước thân van và vị trí sử dụng phù hợp. Bảng so sánh dưới đây sẽ giúp phân biệt nhanh hai dòng van này khi lựa chọn cho hệ thống vi sinh.

Tiêu chí	Van bi vi sinh clamp tay gạt	Van bướm vi sinh clamp tay rút
Cơ cấu đóng mở	Dùng viên bi có lỗ xuyên tâm. Khi xoay tay gạt 90°, lỗ bi thay đổi vị trí để mở hoặc chặn dòng chảy.	Dùng đĩa van dạng cánh bướm. Khi xoay tay rút, đĩa van thay đổi góc mở trong thân van.
Khả năng làm kín	Làm kín tốt.	Làm kín rất tốt nhờ chất liệu gioăng silicon hoặc EPDM mềm dẻo, đàn hồi cao.
Dòng chảy qua van	Không bị cản dòng do lỗ xuyên tâm của viên bi ngang bằng với đường kính trong của đường ống.	Đĩa van vẫn nằm trong thân van nên dòng chảy có thể bị cản một phần.
Kích thước thân van	Thân van thường dài hơn và cần nhiều không gian lắp đặt hơn.	Thân van gọn hơn, dễ lắp ở những vị trí hẹp.
Chi phí đầu tư	Với những size bé từ Φ38 trở xuống thì van bi vi sinh có giá tốt hơn khá nhiều so với van bướm vi sinh.	Chi phí sẽ cao hơn van bi ở những size nhỏ, nhưng càng lớn thì chi phí dành cho van bướm càng tối ưu hơn.

8. Lưu ý khi lựa chọn van bi vi sinh clamp tay gạt

Khi chọn van bi vi sinh clamp tay gạt, cần kiểm tra đúng các yếu tố ảnh hưởng trực tiếp đến khả năng lắp đặt, độ kín và độ bền khi vận hành. Dòng van này có cấu tạo không quá phức tạp, nhưng nếu chọn sai kích thước, vật liệu hoặc sai kiểu van thì rất dễ phát sinh lỗi khi lắp vào hệ thống.

• Chọn đúng kích thước: Cần chọn van chuẩn theo kích thước của đường ống để đảm bảo sự lưu thông dành cho lưu chất.
• Chọn đúng vật liệu thân van: Inox 304 phù hợp với nhiều hệ thống vi sinh thông dụng. Inox 316 phù hợp hơn khi hệ thống có yêu cầu chống ăn mòn cao hơn hoặc thường xuyên tiếp xúc với dung dịch vệ sinh mạnh hơn.
• Kiểm tra gioăng Teflon làm kín: Gioăng Teflon cần đúng kích thước, không bị nứt, không biến dạng và ôm đều quanh bi van. Đây là chi tiết ảnh hưởng trực tiếp đến độ kín, độ nhẹ khi xoay tay gạt và khả năng chống rò rỉ của van.
• Kiểm tra thao tác tay gạt: Tay gạt cần xoay nhẹ, chắc và thể hiện rõ trạng thái đóng mở. Khi thao tác, bi van không nên bị kẹt, rít hoặc lệch vì có thể ảnh hưởng đến độ kín khi vận hành.
• Đồng bộ với phụ kiện vi sinh: Van nên được chọn cùng hệ với ống, ferrule, clamp, gioăng, cút, tê và các phụ kiện vi sinh khác. Việc đồng bộ ngay từ đầu giúp lắp đặt nhanh hơn và hạn chế lỗi lệch kích thước tại công trình.

9. Mua van bi vi sinh clamp tay gạt ở đâu?

Van bi vi sinh clamp tay gạt là dòng van cần chọn đúng size, đúng tiêu chuẩn clamp và đúng vật liệu để đảm bảo lắp khớp với hệ thống đường ống. Vì vậy, người mua hàng nên ưu tiên đơn vị có sẵn nhiều quy cách, hiểu rõ hệ ống vi sinh và có khả năng cung cấp đồng bộ phụ kiện đi kèm.

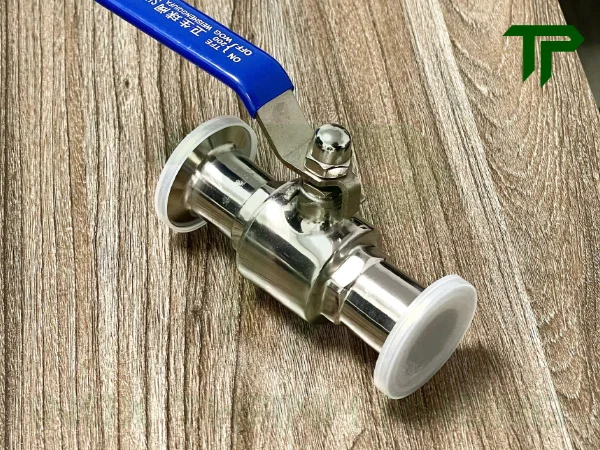

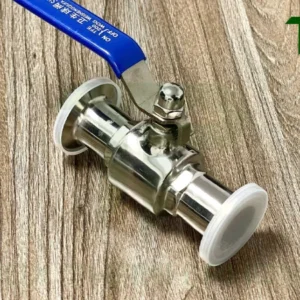

Inox Thanh Phong là đơn vị chuyên cung cấp vật tư inox vi sinh, trong đó có van bi vi sinh clamp tay gạt bằng inox 304 và inox 316. Sản phẩm phù hợp cho các hệ thống thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết và các tuyến đường ống cần đóng mở lưu chất sạch.

Khi mua van bi vi sinh clamp tay gạt tại Inox Thanh Phong, khách hàng sẽ nhận được:

• Tư vấn đúng size và tiêu chuẩn: Inox Thanh Phong hỗ trợ đối chiếu size van theo đường kính ống, ferrule, clamp và tiêu chuẩn kết nối đang sử dụng trong hệ thống.
• Cung cấp vật liệu phù hợp: Khách hàng có thể lựa chọn inox 304 hoặc inox 316 theo môi trường lưu chất, yêu cầu vệ sinh và mức độ chống ăn mòn cần thiết.
• Cung cấp đồng bộ phụ kiện: Ngoài van bi vi sinh clamp tay gạt, Inox Thanh Phong có thể cung cấp thêm ống inox vi sinh, ferrule, clamp, gioăng, cút, tê, rắc co và các phụ kiện vi sinh khác để hoàn thiện tuyến ống.
• Chứng từ rõ ràng: Đơn hàng có thể hỗ trợ CO, CQ, hóa đơn VAT và thông tin quy cách theo yêu cầu của từng dự án.
• Giao hàng nhanh: Inox Thanh Phong với kho hàng lớn, đa dạng chủng loại đảm bảo giao hàng đúng, đủ và kịp thời cho các công trình hệ thống.

Khách hàng cần mua van bi vi sinh clamp tay gạt có thể liên hệ Inox Thanh Phong để được tư vấn đúng quy cách và nhận báo giá theo số lượng thực tế.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)

10. FAQ – Câu hỏi thường gặp

Van bi vi sinh clamp tay gạt có điều tiết lưu lượng được không?
Van bi vi sinh clamp tay gạt có thể điều tiết tương đối bằng cách gạt phần tay gạt ở một góc mở phù hợp. Tuy nhiên, để điều tiết một cách chính xác thì có thể tham khảo thêm dòng van bi vi sinh điều khiển điện tuyển tính.

Van bi vi sinh clamp tay gạt dùng gioăng gì?
Dòng van này thường dùng gioăng Teflon, còn gọi là PTFE. Gioăng Teflon có khả năng làm kín tốt, bề mặt trơn, ít bám dính và chịu hóa chất tốt hơn nhiều loại vật liệu làm kín thông thường.

Van bi vi sinh clamp tay gạt có dễ tháo lắp không?
Có. Nhờ hai đầu kết nối clamp, van có thể tháo ra khỏi hệ thống bằng cách mở cùm clamp, không cần cắt hàn đường ống. Điều này giúp việc vệ sinh, kiểm tra và thay thế van thuận tiện hơn.
