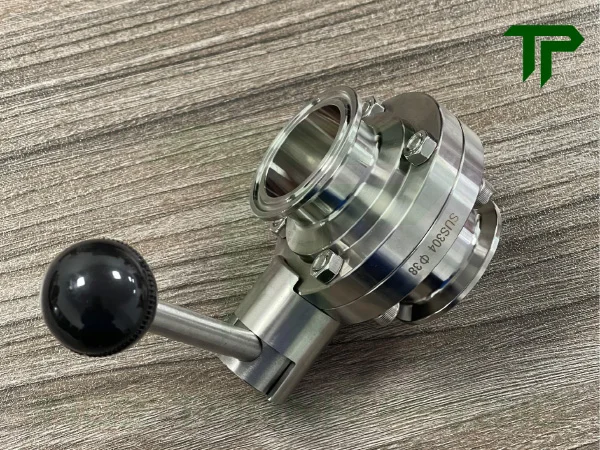

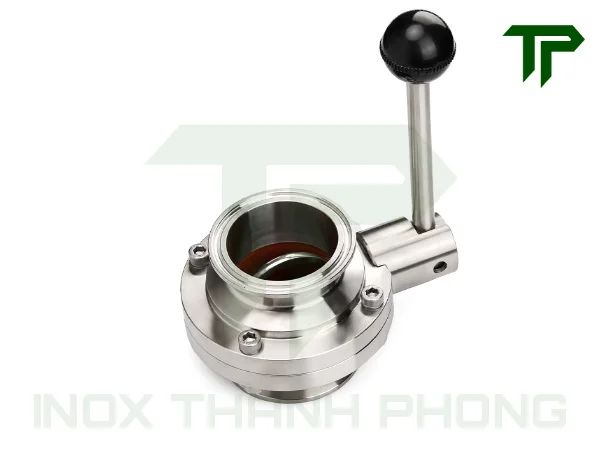

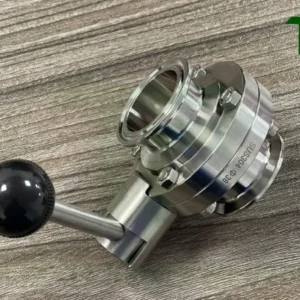

Van Bướm Vi Sinh Tay Rút Nối Clamp Inox
Giá gốc là: 380,000 ₫.365,000 ₫Giá hiện tại là: 365,000 ₫.
Thông số kỹ thuật của van bướm vi sinh tay rút nối clamp inox:
- Chất liệu thân: Inox 304 – Inox 316L
- Gioăng: Silicon – EPDM – FKM
- Bộ điều khiển: Tay rút
- Kết nối: Clamp vi sinh
- Áp lực làm việc: 10 bar
- Nhiệt độ làm việc: Max 150ºC (Gioăng silicon)
- Xuất xứ: Trung Quốc
Còn hàng
1. Van bướm vi sinh tay rút nối clamp inox là gì?
Van bướm vi sinh tay rút nối clamp là dòng van bướm chuyên dùng trong hệ thống đường ống inox vi sinh, có nhiệm vụ điều tiết lưu lượng dòng chảy đi qua nó. Van được vận hành thủ công bằng tay rút, thân van làm từ inox 304 hoặc inox 316L với bề mặt đánh bóng chuẩn vi sinh. Hai đầu kết nối của van là dạng clamp inox giúp tháo lắp nhanh chóng, thuận tiện cho những hệ thống cần vệ sinh thường xuyên.
Dòng van này được sử dụng nhiều trong các hệ thống thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm và nước tinh khiết. Ưu điểm chính là kết cấu gọn, dễ thao tác, dễ tháo lắp và phù hợp với các hệ thống cần đảm bảo vệ sinh trong quá trình dẫn truyền lưu chất.
2. Cấu tạo và thông số kỹ thuật van bướm vi sinh tay rút nối clamp inox

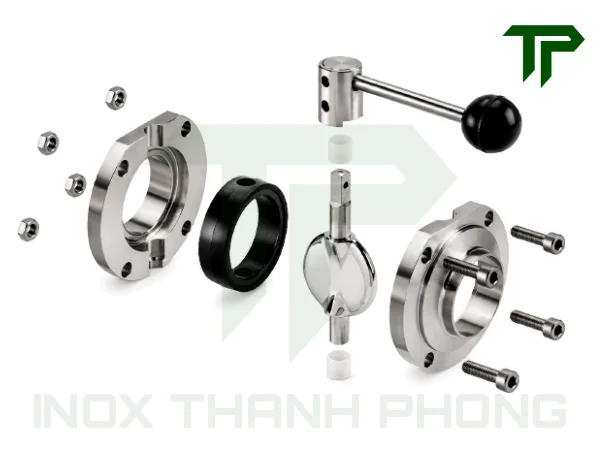

2.1. Cấu tạo van bướm vi sinh tay rút nối clamp
Van bướm vi sinh tay rút nối clamp có cấu tạo khá gọn, gồm các bộ phận chính như thân van, đĩa van, trục van, tay rút, gioăng làm kín và hai đầu kết nối clamp. Mỗi bộ phận đều có vai trò riêng trong quá trình đóng mở và đảm bảo độ kín cho van.
- Thân van: Là phần khung chính của van, thường được làm từ inox 304 hoặc inox 316L. Hai đầu thân van được thiết kế dạng clamp inox để kết nối nhanh với đường ống hoặc phụ kiện vi sinh.
- Đĩa van: Nằm bên trong thân van, có dạng cánh bướm và xoay theo trục để đóng, mở hoặc điều tiết dòng chảy.
- Trục van: Là bộ phận liên kết giữa tay rút và đĩa van. Có tác dụng truyền lực, đồng thời giữ cho cánh van luôn xoay tại chỗ trên một trục thẳng đứng.
- Tay rút: Là bộ phận điều khiển thủ công của van. Tay rút có cơ cấu khóa theo từng nấc, giúp người dùng thao tác đóng mở nhanh và giữ đĩa van ở vị trí mong muốn.
- Gioăng làm kín: Nằm bên trong thân van, ôm quanh đĩa van để tạo độ kín khi van đóng. Gioăng thường dùng Silicone, hoặc EPDM tùy môi trường làm việc.
2.2. Thông số kỹ thuật
Thông số kỹ thuật cơ bản của van bướm vi sinh tay rút nối clamp inox bao gồm:
- Vật liệu thân van: Inox 304, inox 316L
- Vật liệu gioăng: Silicone, EPDM
- Kiểu điều khiển: Tay rút
- Kiểu kết nối: Clamp
- Kích thước: Ø19 – Ø204
- Tiêu chuẩn kết nối: SMS, DIN
- Áp suất làm việc: 10 bar
- Nhiệt độ làm việc: Max 150ºC (Silicon)
- Môi trường sử dụng: Thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết
- Chứng từ: CO, CQ theo yêu cầu đơn hàng hoặc dự án
- Xuất xứ: Trung Quốc
3. Nguyên lý hoạt động của van bướm vi sinh tay rút clamp inox
Van bướm vi sinh tay rút nối clamp hoạt động dựa trên chuyển động xoay của đĩa van bên trong thân van. Khi người vận hành kéo tay rút và xoay tay van, lực xoay sẽ được truyền qua trục van xuống đĩa van. Đĩa van thay đổi góc mở để đóng, mở hoặc điều tiết tương đối dòng chảy trong đường ống.
- Trạng thái mở van: Khi tay rút được xoay để đĩa van nằm song song với hướng dòng chảy, lưu chất có thể đi qua thân van gần như toàn bộ tiết diện. Đây là trạng thái dùng khi cần cho dòng chảy lưu thông bình thường trong hệ thống.
- Trạng thái đóng van: Khi tay rút được xoay để đĩa van nằm vuông góc với hướng dòng chảy, đĩa van ép vào gioăng làm kín và chặn dòng lưu chất đi qua. Ở trạng thái này, gioăng có vai trò quan trọng trong việc đảm bảo độ kín của van.
- Trạng thái điều tiết tương đối: Khi đĩa van được giữ ở một góc mở trung gian, lưu lượng đi qua van sẽ giảm so với trạng thái mở hoàn toàn. Tay rút có các nấc khóa giúp giữ đĩa van ở vị trí mong muốn, phù hợp với các trường hợp cần điều chỉnh lưu lượng đơn giản.
4. Vật liệu cấu tạo van bướm vi sinh tay rút nối clamp inox
Vật liệu cấu tạo ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và mức độ phù hợp của van trong từng hệ thống vi sinh. Với các loại van bướm inox vi sinh, cần quan tâm nhiều nhất đến hai nhóm vật liệu chính là vật liệu thân van và vật liệu gioăng làm kín.
4.1. Vật liệu thân van
Thân van bướm vi sinh tay rút nối clamp thường được làm từ inox 304 hoặc inox 316L. Đây là hai loại vật liệu phổ biến trong hệ thống đường ống vi sinh nhờ khả năng chống gỉ tốt, bề mặt dễ đánh bóng và phù hợp với các môi trường lưu chất sạch.
- Inox 304: Đây là vật liệu được sử dụng phổ biến nhất nhờ giá thành hợp lý, khả năng chống gỉ tốt và phù hợp với nhiều hệ thống thông dụng. Van bướm vi sinh inox 304 thường được dùng trong các dây chuyền thực phẩm, đồ uống, sữa, bia, nước sạch và các môi trường không có tính ăn mòn quá cao.
- Inox 316L: Đây là vật liệu có khả năng chống ăn mòn tốt hơn inox 304 nhờ có thêm thành phần Molypden. Van bướm vi sinh inox 316L phù hợp hơn với hệ thống dược phẩm, mỹ phẩm, nước tinh khiết, môi trường có hóa chất vệ sinh mạnh hơn hoặc các tuyến ống yêu cầu độ bền vật liệu cao hơn.
4.2. Vật liệu gioăng làm kín
Gioăng là bộ phận nằm giữa thân van và đĩa van, có nhiệm vụ tạo độ kín khi van đóng. Đây là chi tiết nhỏ nhưng ảnh hưởng rất lớn đến khả năng chống rò rỉ, nhiệt độ làm việc và độ phù hợp của van với từng loại lưu chất.
- Gioăng Silicone: Đây là loại gioăng phổ biến trong nhiều hệ thống vi sinh nhờ độ mềm, độ đàn hồi tốt và khả năng làm kín ổn định. Gioăng Silicone thường phù hợp với các tuyến thực phẩm, đồ uống, sữa, nước sạch và những môi trường cần vật liệu mềm, dễ vệ sinh.
- Gioăng EPDM: EPDM có khả năng chịu nước nóng, hơi và dung dịch vệ sinh tốt trong nhiều điều kiện sử dụng. Loại gioăng này thường được lựa chọn cho các hệ thống có vệ sinh CIP, tuyến nước nóng hoặc môi trường cần độ bền gioăng tốt hơn khi tiếp xúc thường xuyên với nhiệt và dung dịch làm sạch.
Việc chọn đúng vật liệu gioăng giúp van vận hành kín hơn, bền hơn và hạn chế lỗi rò rỉ trong quá trình sử dụng. Với hệ thống thông dụng, Silicone và EPDM thường là lựa chọn phổ biến. Với môi trường có hóa chất hoặc yêu cầu đặc biệt hơn, PTFE sẽ phù hợp hơn.
5. Bảng kích thước van bướm vi sinh tay rút nối clamp inox
Kích thước van bướm vi sinh tay rút nối clamp thường được lựa chọn theo tiêu chuẩn đường ống đang sử dụng. Hai hệ phổ biến là SMS và DIN. Mỗi tiêu chuẩn có cách gọi size, đường kính ống và phụ kiện clamp đi kèm khác nhau, vì vậy cần phân biệt rõ trước khi chọn van để tránh sự cố chênh lêch so với đường ống.
5.1. Bảng kích thước van bướm vi sinh tay rút nối clamp chuẩn SMS
SMS là hệ tiêu chuẩn có nguồn gốc từ Thụy Điển, thường được dùng cho đường ống, phụ kiện và kết nối vi sinh trong ngành thực phẩm, đồ uống, bia, sữa và các hệ thống cần tháo lắp vệ sinh thường xuyên.
| Size | A | B | C | L |
|---|---|---|---|---|
| 0.75” | Ø19.5 | Ø16.5 | 50.5 | – |
| 1” | Ø25.4 | Ø22.4 | 50.5 | – |
| 1.25” | Ø31.8 | Ø28.8 | 50.5 | – |
| 1.5” | Ø38.1 | Ø35.1 | 50.5 | – |
| 2” | Ø50.8 | Ø47.8 | 64.0 | – |
| 2.5” | Ø63.5 | Ø59.5 | 77.5 | – |
| 3” | Ø76.3 | Ø72.3 | 91.0 | – |
| 3.5” | Ø88.9 | Ø84.9 | 106.0 | – |
| 4” | Ø101.6 | Ø97.6 | 119.0 | – |
5.2. Bảng kích thước van bướm vi sinh tay rút nối clamp chuẩn DIN
DIN là hệ tiêu chuẩn của Đức, được xây dựng bởi DIN – Deutsches Institut für Normung, tức Viện Tiêu chuẩn hóa Đức. Trong hệ thống inox vi sinh, DIN 11850 là tiêu chuẩn ống từng được sử dụng rất phổ biến tại châu Âu.Chuẩn DIN thường gọi kích thước theo DN và xuất hiện nhiều trong các dây chuyền thực phẩm, đồ uống, dược phẩm, mỹ phẩm, bồn tank và thiết bị vi sinh theo hệ châu Âu.
| Size | A | B | C | L |
|---|---|---|---|---|
| DN20 | Ø22 | Ø19 | 50.5 | – |
| DN25 | Ø28 | Ø25 | 50.5 | – |
| DN32 | Ø34 | Ø31 | 50.5 | – |
| DN40 | Ø40 | Ø37 | 50.5 | – |
| DN50 | Ø52 | Ø49 | 64.0 | – |
| DN65 | Ø70 | Ø66 | 91.0 | – |
| DN80 | Ø85 | Ø81 | 106.0 | – |
| DN100 | Ø104 | Ø100 | 119.0 | – |
6. Ưu điểm của van bướm vi sinh tay rút nối clamp inox
Van bướm vi sinh tay rút nối clamp inox được dùng nhiều trong các hệ thống vi sinh nhờ kết cấu gọn, thao tác nhanh và dễ tháo lắp khi cần vệ sinh. Dòng van này phù hợp với những tuyến ống cần đóng mở thủ công, không yêu cầu tự động hóa nhưng vẫn cần đảm bảo độ sạch và khả năng vận hành ổn định.
- Tháo lắp nhanh nhờ kết nối clamp: Kết nối clamp cho phép tháo van ra khỏi hệ thống bằng cách mở cùm clamp, không cần cắt hàn hay can thiệp phức tạp vào đường ống. Điều này rất tiện khi cần vệ sinh, kiểm tra, thay gioăng hoặc thay van trong quá trình bảo trì.
- Vận hành đơn giản bằng tay rút: Tay rút giúp người vận hành đóng mở van trực tiếp tại vị trí lắp đặt. Cơ cấu tay có các nấc khóa giúp giữ đĩa van ở từng góc mở nhất định, phù hợp với các hệ thống cần thao tác nhanh và không muốn dùng thêm bộ điều khiển khí nén hoặc điện.
- Phù hợp với hệ thống vi sinh: Thân van và đĩa van thường được làm từ inox 304 hoặc inox 316L, bề mặt được hoàn thiện theo yêu cầu vi sinh. Kết cấu van gọn, ít chi tiết phức tạp, giúp hạn chế bám cặn và dễ làm sạch trong các tuyến lưu chất sạch.
- Chi phí đầu tư hợp lý: So với van bướm vi sinh điều khiển khí nén hoặc điều khiển điện, van tay rút có cấu tạo đơn giản hơn nên chi phí đầu tư và bảo trì thấp hơn. Đây là lựa chọn phù hợp cho các vị trí vận hành thủ công, tần suất đóng mở không quá dày hoặc không cần điều khiển tự động.

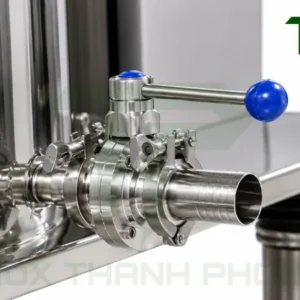

8. Ứng dụng của van bướm vi sinh tay rút nối clamp inox
Van bướm vi sinh tay rút nối clamp inox được sử dụng tại các vị trí cần đóng mở dòng chảy nhanh, dễ tháo lắp và dễ vệ sinh. Nhờ kiểu kết nối clamp, dòng van này đặc biệt phù hợp với các hệ thống thường xuyên kiểm tra, vệ sinh hoặc thay đổi cấu hình đường ống.
- Hệ thống thực phẩm: Van được dùng trên các tuyến ống dẫn nước sạch, siro, nước sốt, dung dịch pha trộn hoặc nguyên liệu lỏng trong dây chuyền thực phẩm. Kết nối clamp giúp tháo van ra vệ sinh dễ hơn khi cần kiểm soát độ sạch theo từng ca sản xuất.
- Hệ thống đồ uống, sữa và bia: Trong các dây chuyền nước giải khát, sữa, bia hoặc nước trái cây, van bướm vi sinh tay rút nối clamp thường được lắp tại các tuyến đóng mở thủ công, tuyến chuyển dòng hoặc vị trí cần kiểm tra nhanh. Van có thao tác đơn giản, phù hợp với các đường ống cần vận hành trực tiếp.
- Hệ thống dược phẩm và mỹ phẩm: Với các tuyến dẫn dung dịch sạch, nguyên liệu lỏng, kem lỏng hoặc các môi trường cần hạn chế nhiễm bẩn, van bướm vi sinh inox giúp đảm bảo độ sạch tốt hơn van công nghiệp thông thường. Tùy yêu cầu sử dụng, có thể lựa chọn inox 316L và gioăng phù hợp để tăng khả năng chống ăn mòn.
- Hệ thống nước tinh khiết: Van được dùng trong các tuyến nước RO, nước DI, nước tinh khiết hoặc nước sạch dùng trong sản xuất. Kiểu clamp hỗ trợ tháo lắp nhanh, phù hợp với những vị trí cần bảo trì, kiểm tra hoặc thay thế định kỳ.
- Hệ thống CIP/SIP: Van có thể sử dụng trong các tuyến vệ sinh tại chỗ hoặc tiệt trùng tại chỗ nếu vật liệu thân van và gioăng đáp ứng đúng điều kiện nhiệt độ, áp suất và dung dịch vệ sinh. Với những hệ thống thường xuyên CIP, việc chọn đúng gioăng Silicone hay EPDM sẽ ảnh hưởng trực tiếp đến độ bền và độ kín của van.

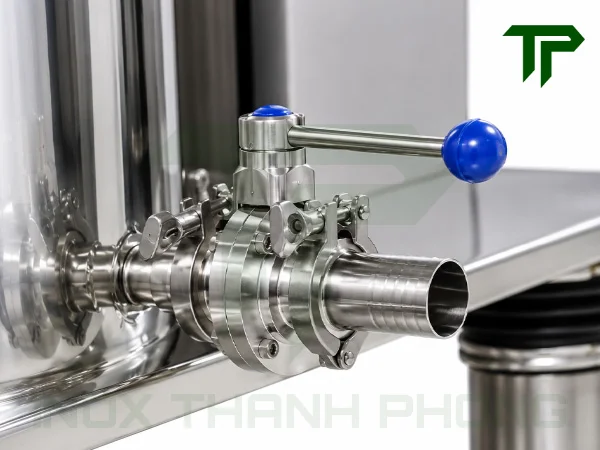

- Cụm bồn tank và thiết bị vi sinh: Van bướm vi sinh tay rút nối clamp thường được lắp tại đầu ra bồn chứa, bồn khuấy, bồn trộn, cụm lọc, cụm bơm hoặc các đoạn ống cần đóng mở thủ công. Kết nối clamp giúp việc tháo van để vệ sinh hoặc thay thế thuận tiện hơn so với kiểu kết nối cố định.
7. So sánh van bướm vi sinh nối clamp và nối hàn
Van bướm vi sinh nối clamp và van bướm vi sinh nối hàn đều được dùng trong hệ thống đường ống inox vi sinh, nhưng cách lắp đặt và tính linh hoạt khi sử dụng khác nhau khá rõ. Trong đó, nối clamp phù hợp với các vị trí cần tháo lắp, vệ sinh, kiểm tra hoặc thay thế nhanh, còn nối hàn phù hợp hơn với các tuyến cố định lâu dài, ít thay đổi trong quá trình vận hành.
| Tiêu chí | Van bướm vi sinh nối clamp | Van bướm vi sinh nối hàn |
|---|---|---|
| Kiểu kết nối | Kết nối bằng ferrule, gioăng và cùm clamp. Khi lắp đặt chỉ cần siết cùm clamp để cố định van với đường ống. | Kết nối bằng cách hàn trực tiếp hai đầu van với đường ống inox vi sinh. |
| Khả năng tháo lắp | Tháo lắp nhanh, chỉ cần mở cùm clamp là có thể tách van ra khỏi hệ thống. | Gần như cố định sau khi hàn. Nếu muốn tháo van thường phải cắt, hàn lại hoặc can thiệp vào tuyến ống. |
| Yêu cầu thi công | Lắp đặt nhanh, không cần hàn trực tiếp tại vị trí van nếu hệ thống đã có sẵn đầu ferrule clamp. | Cần thợ hàn, thiết bị hàn và xử lý mối hàn đúng kỹ thuật để đảm bảo độ kín và độ sạch. |
| Độ kín khi vận hành | Độ kín phụ thuộc vào gioăng clamp, cùm clamp và việc lắp đúng tiêu chuẩn. | Độ kín tốt hơn nhưng vẫn phải phụ thuộc vào chất lượng mối hàn và quá trình xử lý sau hàn. |
| Chi phí lắp đặt | Chi phí thường cao hơn van bướm nối hàn một chút vì cần phải có phụ kiện lắp đặt như cùm kẹp clamp, gioăng clamp và mặt clamp nối ống. | Có thể phát sinh chi phí hàn, xử lý mối hàn. |
| Ứng dụng phù hợp | Phù hợp với tuyến ống cần tháo lắp nhanh, vệ sinh thường xuyên, thay gioăng định kỳ hoặc kiểm tra thiết bị. | Phù hợp với tuyến ống cố định, ít tháo lắp, yêu cầu kết nối chắc chắn và vận hành lâu dài. |
9. Lưu ý khi lựa chọn van bướm vi sinh tay rút nối clamp inox
Khi chọn van bướm vi sinh tay rút nối clamp inox, bạn cần tập trung vào những yếu tố ảnh hưởng trực tiếp đến khả năng lắp đặt, độ kín và độ bền của van trong quá trình sử dụng. Những lưu ý dưới đây sẽ phần nào giúp bạn định hình được loại van phù hợp.
- Chọn đúng size clamp: Size van cần khớp với đường ống, ferrule, gioăng và cùm clamp đang sử dụng. Nếu chọn sai kích thước, van có thể không lắp vừa hoặc không đảm bảo độ kín tại vị trí kết nối.
- Chọn đúng vật liệu thân van: Inox 304 phù hợp với nhiều hệ thống vi sinh thông dụng như thực phẩm, đồ uống, sữa, bia và nước sạch. Inox 316L phù hợp hơn với môi trường có yêu cầu chống ăn mòn cao hơn, thường dùng trong dược phẩm, mỹ phẩm, nước tinh khiết hoặc hệ thống có hóa chất vệ sinh mạnh hơn.
- Chọn đúng vật liệu gioăng: Gioăng Silicone thường dùng cho hệ thống vi sinh phổ biến, EPDM phù hợp với các loại dung dịch vệ sinh có độ ăn mòn cao mà silicon không chịu được.
- Kiểm tra khả năng đóng kín của van: Nên kiểm tra đĩa van, gioăng và hai đầu clamp. Van cần đóng mở nhẹ, đĩa van không bị kẹt và gioăng không bị rách, biến dạng hoặc lắp lệch.
11. Mua van bướm vi sinh tay rút nối clamp inox ở đâu?
Để mua được van bướm inox vi sinh tay rút nối clamp inox chất lượng tốt thì việc lựa chọn nhà cung cấp cực kì quan trọng. Một nhà cung cấp tốt cần phải đáp ứng được các tiêu chí cơ bản như, hàng có sẵn, có nhiều size, chủng loại đa dạng. Ngoài ra, các yếu tố như phụ kiện vật tư đồng bộ và giấy tờ chứng minh nguồn gốc xuất xứ của van cũng cần được đặc biệt quan tâm.
Inox Thanh Phong là đơn vị cung cấp vật tư inox vi sinh, trong đó có van bướm vi sinh tay rút nối clamp inox 304 và inox 316L. Sản phẩm phù hợp cho các hệ thống thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết và các dây chuyền cần tháo lắp vệ sinh nhanh.
Khi mua van bướm vi sinh tay rút nối clamp inox tại Inox Thanh Phong, khách hàng được hỗ trợ:
- Tư vấn đúng size và tiêu chuẩn: Inox Thanh Phong hỗ trợ đối chiếu size van theo đường ống, ferrule, clamp và tiêu chuẩn SMS hoặc DIN đang sử dụng trong hệ thống.
- Cung cấp nhiều quy cách phổ biến: Van có nhiều size thông dụng, phù hợp cho các tuyến ống nhỏ, vừa và lớn trong hệ thống vi sinh.
- Hỗ trợ chọn vật liệu phù hợp: Khách hàng có thể lựa chọn inox 304 hoặc inox 316L tùy theo môi trường lưu chất, yêu cầu vệ sinh và mức độ chống ăn mòn cần thiết.
- Cung cấp đồng bộ phụ kiện: Ngoài van, Thanh Phong có thể cung cấp thêm clamp, ferrule, gioăng, ống vi sinh, cút, tê và các phụ kiện vi sinh để đồng bộ toàn bộ tuyến ống.
- Chứng từ rõ ràng: Đơn hàng có thể hỗ trợ CO, CQ, hóa đơn VAT và thông tin quy cách theo yêu cầu của từng dự án.
- Giao hàng nhanh: Hỗ trợ giao hàng cho nhà máy, xưởng cơ khí, đơn vị thi công và các dự án cần vật tư đúng tiến độ.
Khách hàng cần mua van bướm vi sinh tay rút nối clamp inox có thể liên hệ Inox Thanh Phong theo thông tin dưới đây để được tư vấn đúng tiêu chuẩn, đúng vật liệu và nhận báo giá theo số lượng thực tế.
THÔNG TIN LIÊN HỆ:
- SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
- SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
- SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
- SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)
12. FAQ – Câu hỏi thường gặp
Van bướm vi sinh tay rút nối clamp inox là gì?
Van bướm vi sinh tay rút nối clamp inox là loại van dùng để đóng, mở hoặc điều tiết tương đối dòng chảy trong hệ thống inox vi sinh. Van vận hành bằng tay rút và kết nối với đường ống bằng cùm clamp, ferrule và gioăng làm kín.
Van bướm nối clamp khác gì van bướm nối hàn?
Van nối clamp tháo lắp nhanh hơn, dễ vệ sinh và dễ thay gioăng hơn. Van nối hàn được cố định trực tiếp vào đường ống, phù hợp với các tuyến ít tháo lắp và cần kết nối cố định lâu dài.
Van bướm vi sinh tay rút có điều tiết lưu lượng được không?
Có thể điều tiết tương đối bằng cách giữ đĩa van ở các góc mở trung gian. Tuy nhiên, van bướm tay rút phù hợp hơn với đóng mở nhanh, không phải dòng van chuyên dùng để điều tiết lưu lượng chính xác.
