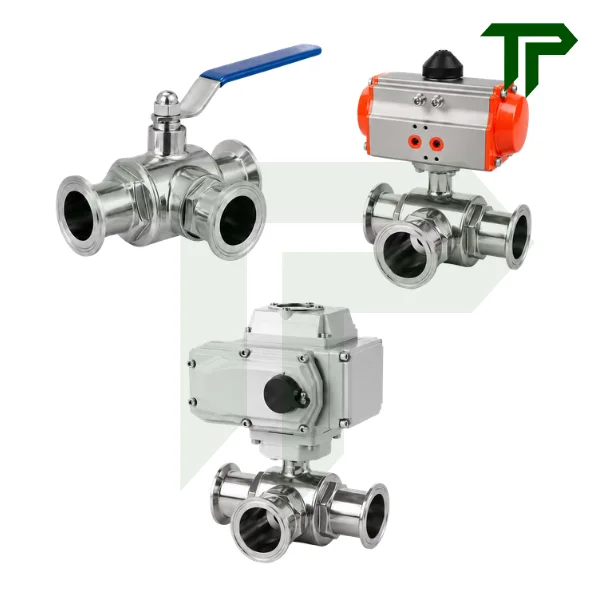

Van Bi 3 Ngả Inox Vi Sinh

1. Van bi 3 ngả inox vi sinh là gì?

Van bi 3 ngả inox vi sinh là loại van bi inox vi sinh có 3 đầu kết nối với đường ống, dùng để đóng mở, chuyển hướng, chia dòng hoặc gom dòng lưu chất trong hệ thống vi sinh. Khác với van bi 2 ngả chỉ điều khiển dòng theo một tuyến vào và một tuyến ra, van bi 3 ngả cho phép kiểm soát nhiều hướng dòng chảy trên cùng một thân van, giúp hệ thống gọn hơn và giảm số lượng van tại các điểm phân nhánh.

Điểm quan trọng nhất của dòng van này nằm ở viên bi rỗng bên trong thân van. Bi van được khoét lỗ theo dạng chữ L hoặc chữ T. Bi chữ L thường dùng để chuyển dòng từ một tuyến sang một trong hai tuyến còn lại. Bi chữ T linh hoạt hơn, phù hợp khi cần chia dòng, gom dòng hoặc cho nhiều cửa thông nhau tùy trạng thái vận hành.

Thân van thường được chế tạo từ inox 304 hoặc inox 316L. Bề mặt tiếp xúc với lưu chất được xử lý nhẵn, độ nhám phổ biến đạt Ra ≤ 0.8 μm, giúp hạn chế bám cặn, giảm lưu chất tồn đọng và hỗ trợ quá trình vệ sinh sau vận hành. Đây là điểm khác biệt quan trọng giữa van bi inox vi sinh và các dòng van công nghiệp thông thường.

Gioăng làm kín của van thường sử dụng PTFE hay còn gọi là Teflon. Vật liệu này có độ ma sát thấp, tính trơ hóa học tốt và khả năng chịu được nhiều loại dung dịch vệ sinh thông dụng. Nhờ đó, gioăng PTFE giúp bi van xoay nhẹ, giữ kín ổn định và hạn chế rò rỉ tại vị trí tiếp xúc giữa bi van và thân van.

Về đặc tính sử dụng, van bi 3 ngả inox vi sinh nổi bật ở các điểm sau:

• Chịu áp lực ổn định: Thân van inox kết hợp với bi van gia công chính xác giúp van vận hành chắc chắn trong hệ thống đường ống inox vi sinh. Khi van chuyển dòng hoặc đóng mở, gioăng PTFE ôm sát bề mặt bi để giữ kín và hạn chế rò rỉ.
• Chịu nhiệt tốt: Inox 304 và inox 316L giữ được độ ổn định trong nhiều điều kiện nhiệt độ khác nhau. Khi kết hợp với gioăng PTFE, van phù hợp với các hệ thống có nước nóng, dung dịch vệ sinh hoặc quy trình vận hành cần độ bền nhiệt tốt hơn.
• Hạn chế han gỉ trong môi trường ẩm: Bề mặt inox có lớp oxit bảo vệ tự nhiên, giúp van chống oxy hóa tốt khi làm việc trong môi trường thường xuyên tiếp xúc với nước, hơi ẩm hoặc dung dịch vệ sinh.
• Chống ăn mòn từ hóa chất: Với môi trường có hóa chất vệ sinh hoặc dung dịch có tính ăn mòn nhẹ, inox 316L là lựa chọn phù hợp hơn inox 304 nhờ khả năng chống ăn mòn tốt hơn. Kết hợp với gioăng PTFE, van có thể duy trì độ kín và hạn chế xuống cấp khi làm việc trong hệ thống thường xuyên vệ sinh bằng hóa chất.

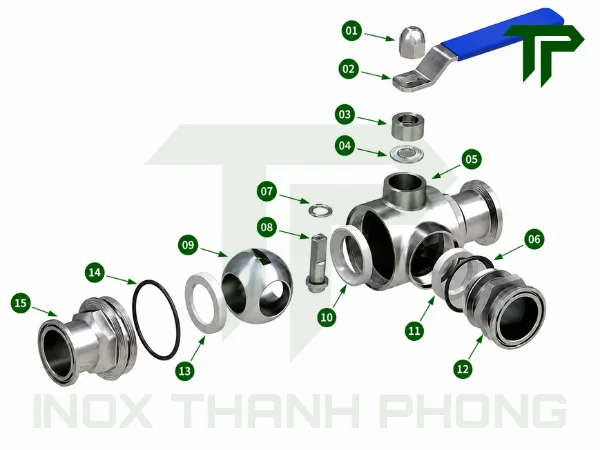

2. Cấu tạo của van bi 3 ngả inox vi sinh

Van bi 3 ngả inox vi sinh có cấu tạo gồm các bộ phận chính như thân van, bi van, trục van, gioăng làm kín và bộ phận điều khiển. Các chi tiết này kết hợp với nhau để van có thể đóng mở, chuyển dòng, chia dòng hoặc gom dòng qua 3 cửa kết nối.

• Thân van: Là phần vỏ chính của van, có 3 đầu kết nối với 3 đoạn ống theo các hướng khác nhau. Thân van thường được làm từ inox 304 hoặc inox 316L, bề mặt được xử lý nhẵn để phù hợp với hệ thống inox vi sinh.
• Bi van: Là quả bi inox rỗng nằm bên trong thân van, được khoét lỗ dạng chữ L hoặc chữ T. Bi chữ L thường dùng để chuyển dòng giữa hai tuyến, còn bi chữ T dùng để chia dòng, gom dòng hoặc tạo nhiều trạng thái thông dòng hơn.
• Trục van: Là trục thẳng đứng nằm giữa bộ phận điều khiển và bi van. Khi bộ phận điều khiển xoay, trục truyền lực xuống bi van để thay đổi hướng dòng chảy giữa các cửa.
• Gioăng làm kín: Là chi tiết nằm giữa bi van và thân van, có nhiệm vụ làm kín, hạn chế lưu chất rò rỉ ra ngoài hoặc rò giữa các cửa van. Gioăng thường dùng PTFE hay còn gọi là Teflon, có độ ma sát thấp và khả năng chịu hóa chất tốt.
• Bộ phận điều khiển: Là phần dùng để vận hành van, có thể là tay gạt, bộ điều khiển khí nén hoặc bộ điều khiển điện. Tay gạt phù hợp thao tác thủ công, khí nén phù hợp hệ thống cần đóng mở nhanh và tự động, còn điều khiển điện phù hợp vị trí cần điều khiển từ xa hoặc không có nguồn khí nén.

3. Thông số kỹ thuật và bảng kích thước van bi 3 ngả inox vi sinh

Thông số kỹ thuật và kích thước là hai nhóm thông tin cần kiểm tra kỹ trước khi chọn van bi 3 ngả inox vi sinh. Với dòng van này, người mua không chỉ cần quan tâm đến size ống, mà còn phải xác định đúng vật liệu, dạng bi L-port hoặc T-port, kiểu kết nối, gioăng PTFE và không gian lắp đặt thực tế.

3.1. Thông số kỹ thuật van bi 3 ngả inox vi sinh

Thông số kỹ thuật giúp người dùng nắm được cấu hình cơ bản của van trước khi đối chiếu với hệ thống đường ống. Các yếu tố như vật liệu inox, dạng bi, kiểu kết nối và phương thức vận hành đều ảnh hưởng trực tiếp đến khả năng lắp đặt và cách van điều hướng dòng chảy.

• Vật liệu thân van: Inox 304, Inox 316L
• Vật liệu gioăng làm kín: PTFE
• Kiểu bi van: T-Port T, L-Port
• Kích thước: DN15 – DN100, tương đương 1/2″ – 4″
• Kiểu kết nối: Clamp
• Tiêu chuẩn kết nối: DIN, SMS
• Áp suất làm việc: 0 – 16 bar
• Áp suất khí nén điều khiển: 3 – 8 bar
• Nhiệt độ làm việc: -20°C đến +180°C
• Nhiệt độ tiệt trùng SIP: Tối đa 150°C
• Môi trường sử dụng: Thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, hóa chất
• Phương thức vận hành: Tay gạt, điều khiển khí nén, điều khiển điện
• Tiêu chuẩn vệ sinh: FDA, 3A
• Xuất xứ: Trung Quốc

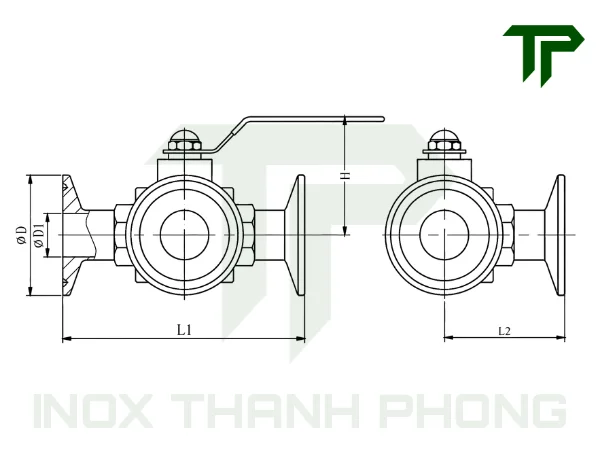

3.2. Bảng kích thước van bi 3 ngả inox vi sinh

Kích thước van bi 3 ngả inox vi sinh cần được đối chiếu theo đúng đường kính ống và kiểu kết nối thực tế trước khi đặt mua. Với dòng van này, ngoài size ống, người mua cần kiểm tra thêm các thông số D, D1, L1, L2 và H để đảm bảo van lắp vừa vào hệ thống, không bị vướng tay gạt hoặc bộ điều khiển khi vận hành.

SIZE	D	D1	L1	L2	H
Φ19	50.5	16	105	57	58
Φ25	50.5	22	127	62	62
Φ32	50.5	29	137	69	71
Φ38	50.5	35	154	95	81
Φ51	64	48	188	92	90
Φ63	77.5	59	198	109	103
Φ75	91	72	220	105	110
Φ89	106	84	240	133	118
Φ102	119	98	266	150	130

4. Van bi 3 ngả inox vi sinh dùng để xử lý những kiểu dòng chảy nào?

Van bi 3 ngả inox vi sinh được dùng ở những vị trí mà hệ thống cần điều hướng lưu chất qua nhiều nhánh ống khác nhau. Thay vì chỉ đóng mở một tuyến như van bi 2 ngả, van 3 ngả có thể xử lý các kiểu dòng chảy như chuyển dòng, chia dòng, gom dòng, hồi dòng hoặc cô lập một nhánh tùy theo dạng bi chữ L hoặc chữ T bên trong.

• Chuyển dòng là trường hợp một dòng lưu chất đi vào van và được chuyển sang tuyến A hoặc tuyến B. Đây là kiểu vận hành thường gặp với bi chữ L, phù hợp khi hệ thống cần chọn một trong hai hướng dòng. Ví dụ, một tuyến bơm có thể được chuyển sang bồn này hoặc bồn khác tùy từng giai đoạn vận hành.
• Chia dòng là trường hợp một dòng lưu chất được phân phối sang hai nhánh khác nhau. Kiểu này thường phù hợp với bi chữ T vì T-port cho phép tạo nhiều hướng thông dòng linh hoạt hơn. Khi cần một tuyến cấp đưa lưu chất sang nhiều nhánh, van bi 3 ngả chữ T sẽ phù hợp hơn chữ L.
• Gom dòng là trường hợp hai dòng lưu chất được đưa về một tuyến chung. Đây cũng là kiểu vận hành thường gặp với bi chữ T, nhất là ở các tuyến hồi, tuyến xả hoặc cụm đường ống cần thu dòng từ nhiều nhánh về một điểm.
• Hồi dòng là khi lưu chất, nước rửa hoặc dung dịch vệ sinh được đưa về bồn chứa, tuyến hồi hoặc điểm xả. Trong hệ thống vi sinh, kiểu này thường xuất hiện ở các tuyến CIP hoặc các cụm đường ống cần thu hồi lưu chất sau một chu trình vận hành.
• Cô lập một nhánh là trạng thái van ngắt một hướng dòng nhất định để lưu chất không đi vào tuyến đó. Chức năng này phụ thuộc vào dạng bi, góc xoay và cách bố trí cửa van. Vì vậy, trước khi chọn van cần xác định rõ sơ đồ dòng chảy để tránh chọn sai L-port hoặc T-port.

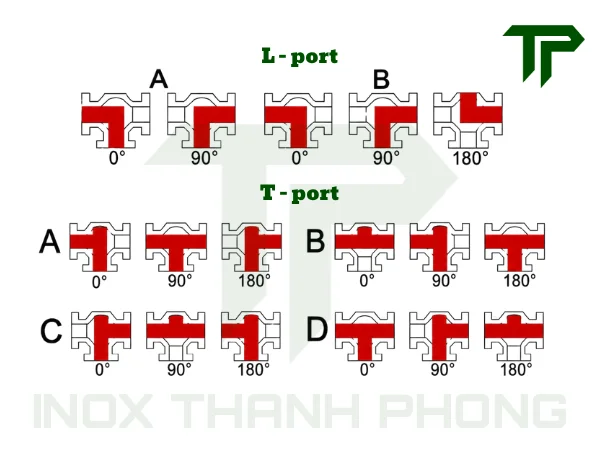

5. L-port và T-port trong van bi 3 ngả inox vi sinh là gì?

Trong van bi 3 ngả inox vi sinh, L-port và T-port là hai kiểu khoan lỗ bên trong viên bi. Đây là chi tiết quyết định trực tiếp hướng đi của lưu chất khi van vận hành. Cùng là van 3 ngả, cùng có 3 cửa kết nối, nhưng nếu bên trong là bi chữ L hay bi chữ T thì chức năng dòng chảy sẽ khác nhau.

5.1. L-port trong van bi 3 ngả inox vi sinh

L-port là dạng bi được khoan lỗ theo hình chữ L. Kiểu bi này chủ yếu dùng để chuyển hướng dòng chảy từ một cửa sang một trong hai cửa còn lại. Có thể hiểu đơn giản, L-port phù hợp với hệ thống cần chọn một hướng dòng tại một thời điểm.

Trong hệ thống vi sinh, van bi 3 ngả chữ L thường được dùng ở các vị trí cần chuyển lưu chất giữa hai tuyến. Ví dụ, một tuyến cấp có thể chuyển sang bồn A hoặc bồn B tùy từng giai đoạn vận hành. Khi dòng được chuyển sang một tuyến, tuyến còn lại sẽ không thông theo trạng thái vận hành tương ứng.

Ưu điểm của L-port là trạng thái dòng chảy rõ ràng và dễ kiểm soát. Loại này phù hợp với những vị trí cần chuyển tuyến, đổi hướng dòng hoặc chọn một trong hai nhánh làm việc. Tuy nhiên, nếu hệ thống cần chia một dòng sang hai nhánh cùng lúc hoặc gom hai dòng về một tuyến chung, L-port thường không phải lựa chọn phù hợp nhất.

5.2. T-port trong van bi 3 ngả inox vi sinh

T-port là dạng bi được khoan lỗ theo hình chữ T. So với L-port, kiểu bi này linh hoạt hơn vì có thể tạo nhiều trạng thái thông dòng giữa các cửa van. Tùy theo góc xoay của bi, van có thể dùng để chia dòng, gom dòng hoặc điều phối nhiều hướng dòng chảy.

Trong hệ thống vi sinh, van bi 3 ngả chữ T thường phù hợp với những cụm đường ống có nhiều nhánh lưu chất giao nhau. Ví dụ, một tuyến cấp có thể chia lưu chất sang hai nhánh, hoặc hai tuyến hồi có thể được gom về một đường chung. Vì vậy, T-port thường được dùng tại cụm bồn tank, tuyến cấp hồi, tuyến CIP hoặc những vị trí cần điều phối dòng linh hoạt hơn.

Tuy nhiên, do T-port có nhiều trạng thái thông dòng hơn nên khi chọn cần xác định rõ sơ đồ vận hành. Nếu không kiểm soát đúng cửa vào, cửa ra và góc xoay của bi, van có thể làm lưu chất thông sang nhánh không mong muốn. Vì vậy, T-port phù hợp với hệ thống cần sự linh hoạt, nhưng cần chọn đúng theo sơ đồ dòng chảy thực tế.

Bảng so sánh L-port và T-port trong van bi 3 ngả inox vi sinh

Tiêu chí	L-port	T-port
Dạng lỗ bi	Khoan lỗ dạng chữ L	Khoan lỗ dạng chữ T
Chức năng chính	Chuyển hướng dòng chảy	Chia dòng, gom dòng, điều phối nhiều hướng
Kiểu dòng phù hợp	1 cửa vào → chọn 1 trong 2 cửa ra	1 cửa vào → chia 2 nhánh hoặc 2 cửa vào → gom 1 cửa ra
Khả năng cho 3 cửa thông nhau	Thường không phù hợp	Có thể có tùy thiết kế và góc xoay
Mức độ kiểm soát	Dễ kiểm soát, trạng thái dòng rõ hơn	Linh hoạt hơn nhưng cần xác định sơ đồ dòng kỹ hơn
Nên chọn khi	Hệ thống cần chuyển dòng giữa hai tuyến	Hệ thống cần chia dòng, gom dòng hoặc nhiều trạng thái thông dòng
Lưu ý quan trọng	Không phù hợp nếu cần chia dòng đồng thời	Dễ thông nhầm tuyến nếu không xác định đúng trạng thái vận hành

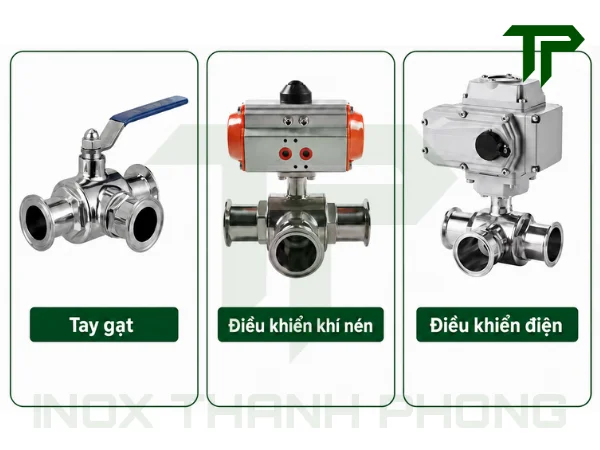

6. Các kiểu điều khiển của van bi 3 ngả inox vi sinh

Van bi 3 ngả inox vi sinh có thể vận hành bằng tay gạt, bộ điều khiển khí nén hoặc bộ điều khiển điện. Mỗi kiểu điều khiển phù hợp với một nhu cầu sử dụng khác nhau, từ hệ thống thao tác thủ công đơn giản đến dây chuyền cần tự động hóa và điều khiển từ xa. Khi lựa chọn, cần xét đến tần suất đóng mở, vị trí lắp đặt, mức độ tự động hóa và dạng bi L-port hoặc T-port bên trong van.

Tiêu chí	Tay gạt	Điều khiển khí nén	Điều khiển điện
Cách vận hành	Xoay thủ công bằng tay	Xoay bằng áp lực khí nén	Xoay bằng mô-tơ điện
Tốc độ đóng mở	Phụ thuộc thao tác người vận hành	Nhanh	Chậm hơn khí nén
Mức độ tự động hóa	Thấp	Cao	Trung bình đến cao
Chi phí đầu tư	Thấp nhất	Cao hơn tay gạt	Thường cao hơn tay gạt
Vị trí phù hợp	Dễ thao tác, ít đóng mở	Khó thao tác, đóng mở thường xuyên	Cần điều khiển từ xa, không có khí nén
Lưu ý khi chọn	Cần đánh dấu hướng dòng L/T rõ ràng	Cần căn đúng góc xoay actuator	Cần chọn đúng điện áp, moment xoắn và chế độ điều khiển

7. So sánh van bi 3 ngả inox vi sinh với van bi 2 ngả inox vi sinh

Van bi 2 ngả và van bi 3 ngả inox vi sinh đều dùng để kiểm soát lưu chất trong hệ thống đường ống sạch. Tuy nhiên, hai dòng van này khác nhau rõ nhất ở cách điều khiển hướng dòng chảy. Van bi 2 ngả phù hợp với tuyến ống cần đóng mở đơn giản, còn van bi 3 ngả phù hợp với các vị trí cần chuyển dòng, chia dòng hoặc gom dòng giữa nhiều nhánh.

Tiêu chí	Van bi 2 ngả inox vi sinh	Van bi 3 ngả inox vi sinh
Số cửa kết nối	Có 2 cửa, dùng cho một tuyến ống	Có 3 cửa, dùng cho nhiều nhánh ống
Chức năng chính	Đóng hoặc mở dòng chảy	Chuyển dòng, chia dòng hoặc gom dòng
Kiểu dòng chảy	Dòng đi thẳng qua van	Dòng đổi hướng theo bi L-port hoặc T-port
Vị trí phù hợp	Tuyến ống thẳng, điểm cần khóa mở đơn giản	Điểm phân nhánh, cụm bồn, tuyến cấp hồi, tuyến CIP
Lưu ý khi chọn	Chọn theo size, vật liệu và kiểu kết nối	Cần chọn đúng L-port hoặc T-port theo sơ đồ dòng

Nếu hệ thống chỉ cần đóng mở một tuyến ống, van bi 2 ngả là lựa chọn đơn giản và tiết kiệm hơn. Nếu hệ thống cần điều hướng lưu chất giữa nhiều nhánh, van bi 3 ngả inox vi sinh sẽ phù hợp hơn vì có thể xử lý nhiều hướng dòng trên cùng một thân van.

8. Mua van bi 3 ngả inox vi sinh ở đâu uy tín?

Van bi 3 ngả inox vi sinh không nên chọn theo cảm tính, vì chỉ cần sai kiểu bi L-port hoặc T-port là hệ thống có thể vận hành sai hướng dòng. Khi đặt mua, người dùng cần xác định rõ kích thước ống, kiểu kết nối, vật liệu inox, dạng bi, phương thức điều khiển và môi trường sử dụng thực tế.

Inox Thanh Phong cung cấp van bi 3 ngả inox vi sinh với nhiều cấu hình như inox 304, inox 316L, kết nối clamp, hàn vi sinh, ren vi sinh, vận hành tay gạt, điều khiển khí nén hoặc điều khiển điện. Sản phẩm phù hợp cho các hệ thống đường ống vi sinh cần chuyển dòng, chia dòng, gom dòng hoặc điều hướng lưu chất tại các điểm phân nhánh.

Khi mua van tại Inox Thanh Phong, khách hàng được hỗ trợ tư vấn theo đúng nhu cầu lắp đặt thực tế. Thay vì chỉ báo giá theo size, đội ngũ kỹ thuật sẽ hỗ trợ kiểm tra các yếu tố quan trọng như hệ thống dùng L-port hay T-port, cửa nào là cửa vào, cửa nào là cửa ra, dùng kết nối clamp hay hàn, có cần điều khiển khí nén hoặc điện hay không.

Ngoài ra, Inox Thanh Phong cung cấp sản phẩm với nguồn gốc rõ ràng, hỗ trợ đầy đủ CO-CQ theo hàng hóa, VAT, số lượng linh hoạt và giao hàng nhanh cho công trình, nhà máy hoặc đơn vị thi công. Với các hệ thống cần đồng bộ van cùng ống, clamp, ferrule, gioăng và phụ kiện vi sinh khác, khách hàng có thể gửi bản vẽ hoặc thông tin kỹ thuật để được tư vấn cấu hình phù hợp.

Để được báo giá chính xác, khách hàng nên cung cấp trước các thông tin: size van, kiểu kết nối, vật liệu inox 304 hay inox 316L, dạng bi chữ L hay chữ T, kiểu vận hành tay gạt, khí nén hoặc điện, môi trường lưu chất và số lượng cần mua.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. FAQ – Câu hỏi thường gặp về van bi 3 ngả inox vi sinh

Van bi 3 ngả inox vi sinh dùng để làm gì?
Van bi 3 ngả inox vi sinh dùng để đóng mở và điều hướng dòng chảy trong hệ thống đường ống vi sinh. Van có thể chuyển dòng từ tuyến này sang tuyến khác, chia một dòng sang hai nhánh hoặc gom hai dòng về một tuyến chung tùy theo kiểu bi L-port hoặc T-port.

Van bi 3 ngả khác gì van bi 2 ngả?
Van bi 2 ngả chỉ có một cửa vào và một cửa ra, chủ yếu dùng để đóng hoặc mở một tuyến ống. Van bi 3 ngả có 3 cửa kết nối, dùng được cho các vị trí cần chuyển hướng, chia dòng hoặc gom dòng, nhờ đó phù hợp hơn với các điểm phân nhánh trong hệ thống.

L-port và T-port khác nhau thế nào?
L-port là bi khoan lỗ dạng chữ L, thường dùng để chuyển dòng giữa hai tuyến. T-port là bi khoan lỗ dạng chữ T, linh hoạt hơn vì có thể dùng để chia dòng, gom dòng hoặc tạo nhiều trạng thái thông dòng. Khi chọn van, cần xác định rõ sơ đồ dòng để tránh mua sai kiểu bi.

Nên chọn inox 304 hay inox 316L?
Inox 304 phù hợp với hệ thống vi sinh thông thường, lưu chất ít ăn mòn và chi phí cần tối ưu. Inox 316L phù hợp hơn với môi trường có hóa chất vệ sinh, độ ẩm cao hoặc yêu cầu chống ăn mòn tốt hơn.

Gioăng PTFE có ưu điểm gì trong van bi 3 ngả inox vi sinh?
Gioăng PTFE giúp làm kín giữa bi van và thân van, hạn chế rò rỉ khi van chuyển dòng, chia dòng hoặc gom dòng. Vật liệu này có ma sát thấp, giúp bi xoay nhẹ hơn, đồng thời có khả năng chịu hóa chất tốt trong nhiều điều kiện vệ sinh đường ống.

Nên chọn van tay gạt, khí nén hay điều khiển điện?
Van tay gạt phù hợp với hệ thống nhỏ, thao tác ít và vị trí dễ tiếp cận. Van điều khiển khí nén phù hợp với hệ thống cần đóng mở nhanh, tự động hóa và tần suất vận hành cao. Van điều khiển điện phù hợp với vị trí cần điều khiển từ xa hoặc không có nguồn khí nén.
