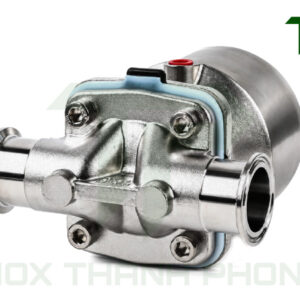

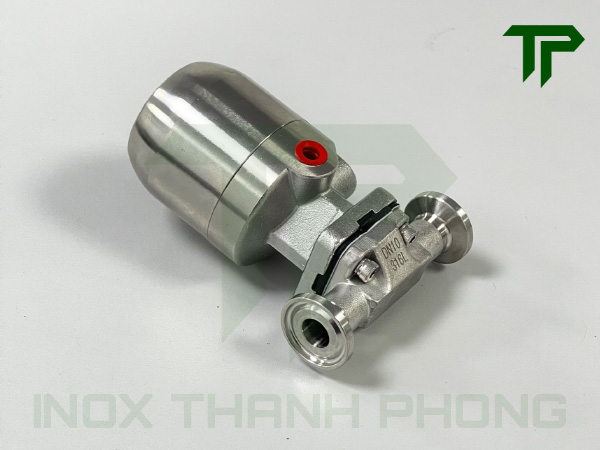

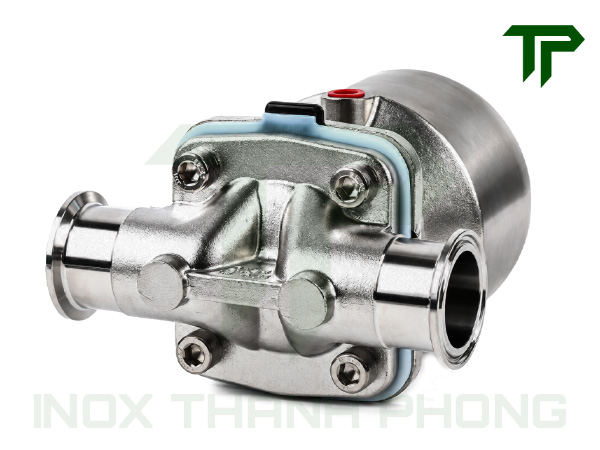

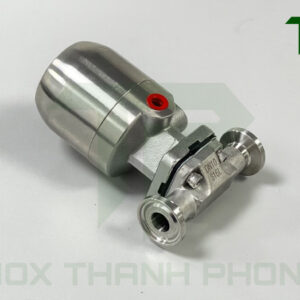

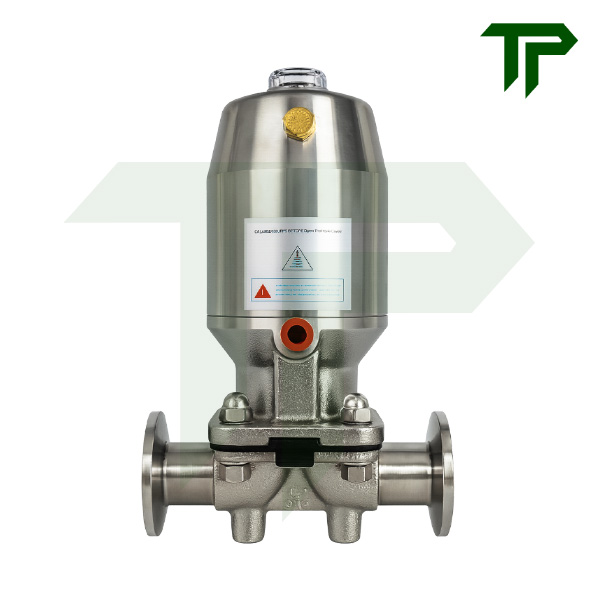

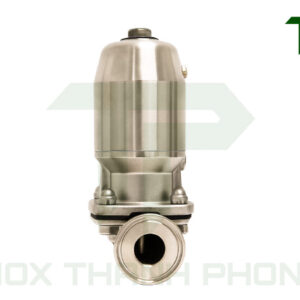

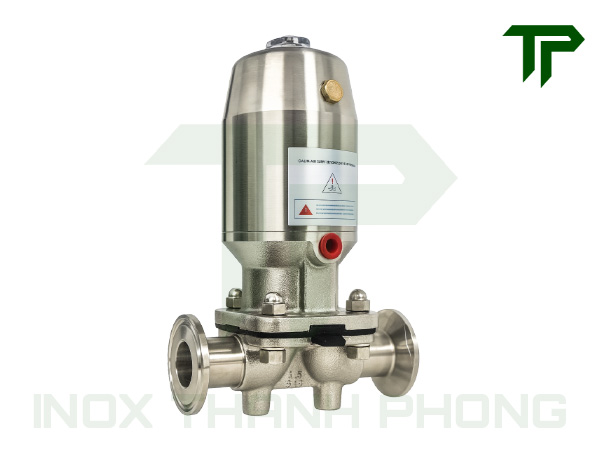

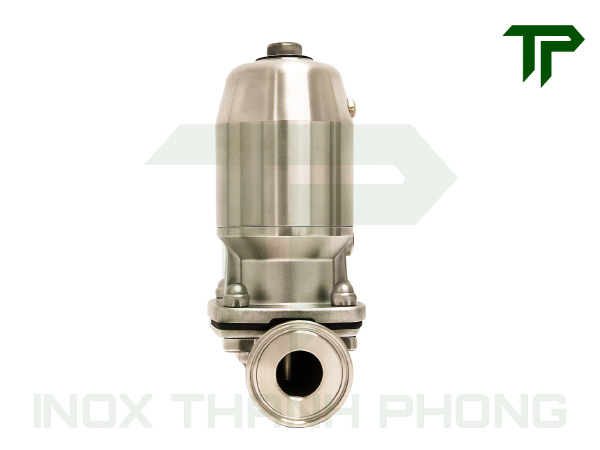

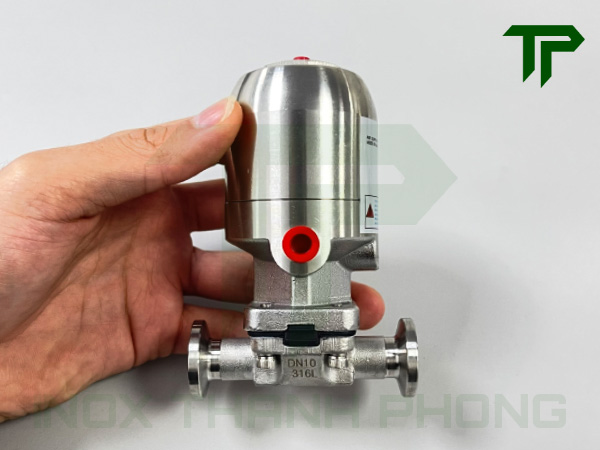

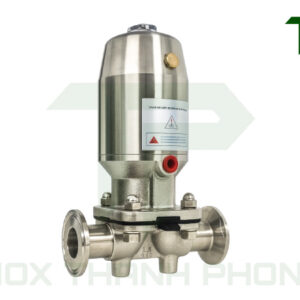

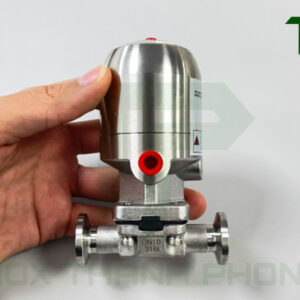

Van Màng Khí Nén Inox Vi Sinh 304, 316L

1. Van màng khí nén inox vi sinh là gì?

Van màng khí nén inox vi sinh là dòng van màng sử dụng bộ điều khiển khí nén để tự động đóng mở dòng chảy trong hệ thống đường ống vi sinh. Nó phù hợp với các dây chuyền cần đóng mở tự động, vận hành theo chu trình hoặc điều khiển từ tủ điện, PLC.

Dòng van này thường được dùng trong các hệ thống yêu cầu độ sạch cao nhờ cơ chế đóng mở bằng màng. Khi làm việc, lưu chất chỉ tiếp xúc với thân van và bề mặt màng, không tiếp xúc trực tiếp với trục van hay các chi tiết cơ khí phía trên. Đây là đặc điểm giúp van màng khí nén khác biệt so với nhiều dòng van đóng mở thông thường.

Về vật liệu, van thường có thân bằng inox vi sinh, phổ biến là inox 304 hoặc inox 316L tùy yêu cầu sử dụng. Phần màng van thì có thể sử dụng loại màng đơn bằng Silicon hoặc màng kép PTFE + EPDM.

Van màng khí nén inox vi sinh thường là loại tác động đơn, trạng thái thường đóng. Khi cấp khí nén, van sẽ mở để lưu chất đi qua. Khi ngừng cấp khí, lò xo hồi vị sẽ đưa van trở về trạng thái đóng.

2. Cấu tạo và nguyên lý hoạt động của van màng khí nén inox vi sinh

2.1. Cấu tạo van màng khí nén inox vi sinh

Cấu tạo của van màng khí nén inox vi sinh được thiết kế để vừa đảm bảo khả năng đóng mở tự động, vừa phù hợp với môi trường đường ống vi sinh. Mỗi bộ phận có một vai trò riêng trong quá trình vận hành của van.

• Thân van inox vi sinh: Đây là phần lắp trực tiếp vào đường ống và tiếp xúc với lưu chất. Thân van thường được làm từ inox 316L hoặc inox 304, bên trong có khoang dòng chảy và phần đế để màng ép xuống khi van đóng. Bề mặt bên trong được đánh bóng để phù hợp với yêu cầu vệ sinh của hệ thống.
• Màng van: Màng là bộ phận trực tiếp đóng mở dòng chảy có thể là loại màng đơn Silicon và màng kép  PTFE + EPDM tùy theo yêu cầu.
• Bộ điều khiển khí nén: Đây là cụm truyền động nằm phía trên thân van, nhận khí nén để tạo lực đóng mở van.
• Lò xo hồi vị: Lò xo nằm trong bộ điều khiển khí nén, có nhiệm vụ đưa van về trạng thái đóng khi ngừng cấp khí.
• Trục ép màng: Trục ép là chi tiết truyền lực từ bộ điều khiển khí nén xuống màng van. Khi bộ khí nén hoạt động, trục ép di chuyển lên hoặc xuống để điều khiển trạng thái mở hoặc đóng của màng.
• Cổng cấp khí: Đây là vị trí kết nối ống khí nén vào bộ điều khiển. Khi khí nén được cấp vào, áp lực khí sẽ tác động lên cơ cấu bên trong actuator để tạo chuyển động cho trục ép.

2.2. Nguyên lý hoạt động

Nguyên lý hoạt động của van màng khí nén inox vi sinh dựa trên lực khí nén và lực hồi của lò xo. Van sẽ luôn ở trạng thái đóng khi khí chưa được cấp vào buồng điều khiển.

Quá trình mở van khi cấp khí nén

• Khí nén được cấp vào bộ điều khiển: Áp lực khí bắt đầu tác động lên cơ cấu bên trong bộ truyền động.
• Cơ cấu khí nén thắng lực lò xo: Áp lực khí nén tạo lực đủ lớn để nén lò xo hồi vị bên trong actuator.
• Trục ép màng được nâng lên: Khi lò xo bị nén, trục ép di chuyển lên theo cơ cấu truyền động, làm giảm lực ép lên màng van.
• Màng van rời khỏi đế van: Màng không còn ép vào phần bề mặt làm kín, tạo khoảng mở cho dòng lưu chất.
• Lưu chất đi qua thân van: Khi khoang dòng chảy được mở, lưu chất đi qua van theo hướng đường ống. Trong trạng thái này, lưu chất chỉ tiếp xúc với thân van và bề mặt màng.

Quá trình đóng van khi ngừng cấp khí nén

• Nguồn khí nén được ngắt: Khi hệ thống ngừng cấp khí, áp lực trong bộ điều khiển giảm xuống.
• Lò xo hồi vị đẩy trục ép xuống: Lò xo thắng lực khí nén và ngay lập tức giãn ra tạo lực đẩy trục ép di chuyển xuống phía màng van.
• Màng van ép xuống bề mặt làm kín: Trục ép tác động lực lên màng, làm màng ép chặt vào phần bề mặt làm kín
• Dòng chảy bị chặn lại: Khi màng đã ép chặt vào bề mặt làm kín thì khoang dòng chảy được đóng lại và lưu chất không tiếp tục đi qua.
• Van trở về trạng thái thường đóng: Sau khi đóng hoàn toàn, van giữ trạng thái đóng nhờ lực lò xo. Đây là trạng thái mặc định của van màng khí nén inox vi sinh.

3. Thông số kỹ thuật van màng khí nén inox vi sinh

3.1. Thông số cơ bản

Nhóm thông số cơ bản thể hiện cấu hình tiêu chuẩn của van, qua đó giúp kỹ thuật viên nắm được bao quát các thông tin trước khi lựa chọn và sử dụng.

• Vật liệu thân van: Inox 316L hoặc inox 304
• Kiểu màng: Màng đơn silicon hoặc màng kép PTFE + EPDM
• Kiểu vận hành: Điều khiển khí nén.
• Trạng thái hoạt động: Tác động đơn, thường đóng
• Kiểu kết nối: Clamp, hàn, rắc co vi sinh
• Kích thước phổ biến: DN8 – DN125
• Áp suất làm việc: 10 bar
• Áp suất khí cấp: 4 – 8 bar
• Bề mặt hoàn thiện: Đánh bóng vi sinh bên trong
• Ứng dụng: Hệ thống đường ống vi sinh, bồn tank, cụm thiết bị sản xuất sạch và dây chuyền tự động hóa.
• Chứng từ: CO-CQ, VAT hoặc hồ sơ kỹ thuật theo đơn hàng nếu có.
• Xuất xứ: Trung Quốc

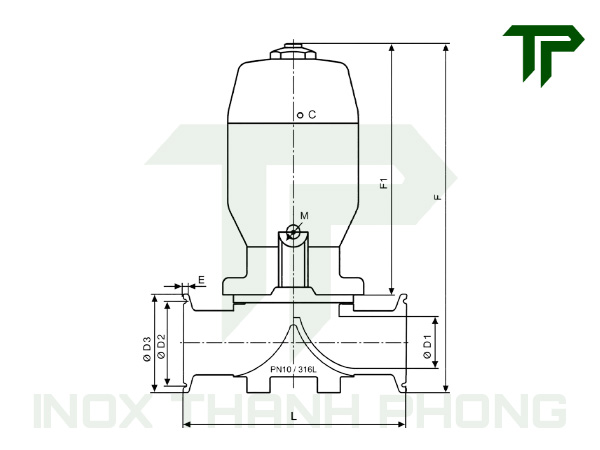

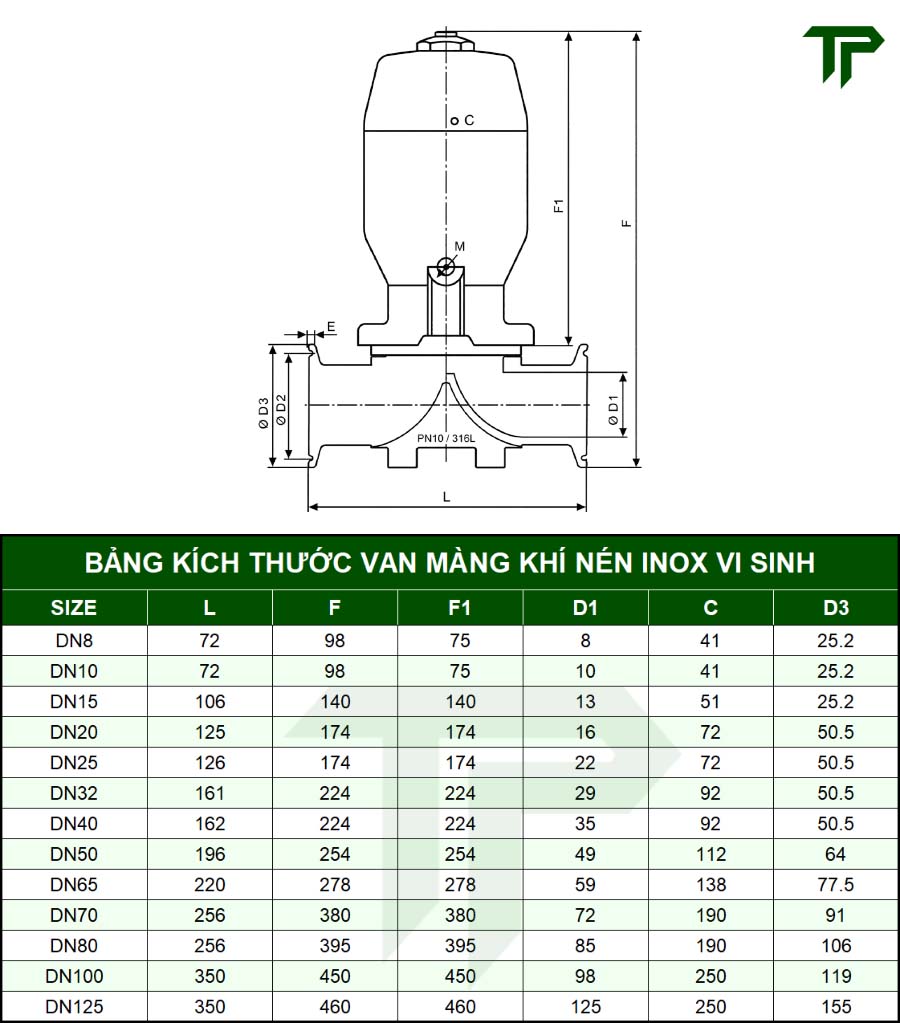

3.2. Bảng kích thước

BẢNG KÍCH THƯỚC VAN MÀNG KHÍ NÉN INOX VI SINH
SIZE	L	F	F1	D1	C	D3
DN8	72	98	75	8	41	25.2
DN10	72	98	75	10	41	25.2
DN15	106	140	140	13	51	25.2
DN20	125	174	174	16	72	50.5
DN25	126	174	174	22	72	50.5
DN32	161	224	224	29	92	50.5
DN40	162	224	224	35	92	50.5
DN50	196	254	254	49	112	64.0
DN65	220	278	278	59	138	77.5
DN70	256	380	380	72	190	91
DN80	256	395	395	85	190	106
DN100	350	450	450	98	250	119
DN125	350	460	460	125	250	155

4. Ưu điểm của van màng khí nén inox vi sinh

Van màng khí nén inox vi sinh có ưu điểm nổi bật ở khả năng tự động hóa, thiết kế sạch và cơ chế đóng mở bằng màng. Những ưu điểm này giúp van phù hợp hơn với các hệ thống vi sinh cần vận hành ổn định, kiểm soát dòng chảy theo chu trình và giảm thao tác thủ công tại từng vị trí lắp đặt.

Tự động hóa quá trình đóng mở là ưu điểm quan trọng nhất của van màng khí nén. Van không cần người vận hành xoay tay trực tiếp mà đóng mở thông qua nguồn khí nén. Điều này phù hợp với các dây chuyền cần vận hành theo chu trình, điều khiển tập trung hoặc tích hợp với tủ điện và hệ thống PLC.

• Đóng mở nhanh hơn thao tác tay: Bộ khí nén giúp van phản hồi nhanh khi có tín hiệu cấp khí.
• Giảm phụ thuộc vào người vận hành: Van có thể đóng mở tự động theo quy trình cài đặt sẵn.
• Phù hợp với dây chuyền lặp chu kỳ: Những hệ thống cần đóng mở nhiều lần trong ngày sẽ vận hành ổn định hơn so với thao tác thủ công.

Thiết kế màng giúp lưu chất không tiếp xúc với cụm truyền động phía trên. Đây là điểm khác biệt rất lớn của van màng so với nhiều loại van đóng mở khác. Lưu chất chỉ tiếp xúc với thân van và bề mặt màng, còn trục ép, lò xo, bộ khí nén và các chi tiết cơ khí nằm tách biệt phía trên.

• Phù hợp với hệ thống yêu cầu độ sạch cao: Cơ chế màng giúp hạn chế tiếp xúc giữa lưu chất và các bộ phận cơ khí.
• Khoang dòng chảy gọn hơn: Thiết kế thân van và màng giúp giảm các vùng dễ đọng lưu chất.
• Dễ kiểm soát vệ sinh hơn: Bề mặt tiếp xúc lưu chất tập trung ở thân van và màng, thuận tiện hơn cho hệ thống vi sinh.

Trạng thái thường đóng giúp van an toàn hơn khi mất khí nén. Với cấu hình tác động đơn thường đóng, van sẽ mở khi được cấp khí và tự đóng lại khi ngừng cấp khí. Cơ chế này giúp hệ thống tránh được sự lãng phí khi sảy ra trục trặc với hệ thống điều khiển.

• Tự đóng khi ngừng cấp khí: Lò xo hồi vị đưa van về trạng thái đóng mà không cần thao tác tay.
• Phù hợp vị trí cần kiểm soát dòng tự động: Van có thể dùng ở các tuyến cấp, xả hoặc phân phối lưu chất theo chu trình.
• Dễ tích hợp vào hệ thống điều khiển: Van có thể kết hợp van điện từ, cảm biến hành trình hoặc bộ báo trạng thái để quản lý từ xa.

Vật liệu inox vi sinh và màng van đa dạng giúp van phù hợp nhiều môi trường sử dụng. Tùy lưu chất và yêu cầu vận hành, van có thể dùng thân inox 316L, inox 304 và các loại màng như Silicon hoặc PTFE + EPDM.

• Inox 316L: Phù hợp với hệ vi sinh yêu cầu khả năng chống ăn mòn tốt hơn.
• Inox 304: Phù hợp với các hệ thống vi sinh thông dụng hơn.
• Màng Silicon, PTFE + EPDM: Mỗi loại màng có đặc tính riêng về độ đàn hồi, khả năng chịu nhiệt, khả năng tương thích lưu chất và mức chi phí.

Kết nối vi sinh giúp van dễ lắp vào hệ thống đường ống sạch. Van có thể dùng kết nối clamp hoặc hàn tùy cấu hình. Mỗi kiểu kết nối phù hợp với một cách lắp đặt khác nhau trong hệ thống.

• Kết nối clamp: Thuận tiện cho tháo lắp, kiểm tra, vệ sinh hoặc thay thế màng.
• Kết nối hàn: Phù hợp với tuyến ống cố định, cần mối nối gọn và đồng bộ với đường ống vi sinh.
• Dễ đồng bộ với phụ kiện vi sinh: Van có thể lắp cùng ống, cút, tê, clamp, gioăng và các phụ kiện inox vi sinh cùng tiêu chuẩn.

5. Ứng dụng của van màng khí nén inox vi sinh

Van màng khí nén inox vi sinh được sử dụng nhiều trong các hệ thống cần đóng mở tự động, kiểm soát dòng chảy sạch và hạn chế thao tác thủ công tại từng vị trí van. Với thiết kế màng ngăn, trạng thái thường đóng và bộ điều khiển khí nén, dòng van này phù hợp hơn ở những dây chuyền có yêu cầu vận hành theo chu trình, kiểm soát vệ sinh và tích hợp tự động hóa.

• Hệ thống dược phẩm: Van màng khí nén được dùng tại các tuyến dẫn dung dịch, nước tinh khiết, nước pha chế hoặc các điểm cần kiểm soát lưu chất trong dây chuyền dược phẩm. Thiết kế màng giúp lưu chất không tiếp xúc trực tiếp với trục van và cụm truyền động phía trên, phù hợp với hệ thống yêu cầu độ sạch cao.
• Hệ thống chất lỏng y tế: Dòng van này phù hợp với các tuyến dẫn chất lỏng sạch, dung dịch y tế hoặc lưu chất yêu cầu hạn chế nguy cơ đọng lại bên trong thân van. Ở nhóm ứng dụng này, van màng thường được ưu tiên hơn các dòng van có khoang phức tạp hơn như van bi.
• Hệ thống CIP/SIP: Van màng khí nén được lắp trong các tuyến vệ sinh tự động, nơi van cần đóng mở theo chu trình làm sạch. Cơ chế điều khiển bằng khí nén giúp van hoạt động đồng bộ với hệ thống điều khiển, phù hợp với quy trình vệ sinh lặp lại trong nhà máy.
• Cụm bồn tank vi sinh: Van có thể lắp tại đầu vào, đầu ra, nhánh xả hoặc điểm kiểm soát dòng trên bồn tank. Với kết nối clamp hoặc hàn vi sinh, van dễ đồng bộ với đường ống, phụ kiện, kính quan sát, nắp bồn và các thiết bị inox vi sinh khác.
• Dây chuyền chiết rót và định lượng: Van màng khí nén phù hợp với các vị trí cần đóng mở nhanh, lặp lại nhiều lần và kiểm soát theo tín hiệu điều khiển. Đây là lợi thế rõ ràng so với van tay vặn khi dây chuyền cần vận hành ổn định theo chu kỳ.
• Cụm chia dòng và manifold vi sinh: Trong các hệ thống có nhiều nhánh đường ống, van màng khí nén được dùng để đóng mở từng tuyến theo tín hiệu điều khiển. Ứng dụng này thường gặp tại cụm phân phối, cụm chuyển dòng hoặc cụm thiết bị công nghệ.
• Hệ thống dùng lưu chất nhạy cảm: Van phù hợp với các tuyến cần bề mặt tiếp xúc sạch, hạn chế góc chết và giảm tiếp xúc giữa lưu chất với chi tiết cơ khí. Tùy môi trường sử dụng, có thể chọn màng đơn Silicon hoặc màng kép PTFE + EPDM để phù hợp với tính chất lưu chất.

6. So sánh van màng khí nén và van màng tay vặn

Van màng khí nén và van màng tay vặn đều dùng cơ chế màng để đóng mở dòng chảy, nhưng khác nhau rõ nhất ở cách vận hành. Van màng tay vặn với dòng như van màng kép và van màng đơn vi sinh phù hợp với các vị trí thao tác đơn giản, tần suất đóng mở thấp. Van màng khí nén phù hợp hơn với hệ thống cần tự động hóa, đóng mở theo chu trình và điều khiển từ xa.

Tiêu chí	Van màng khí nén inox vi sinh	Van màng tay vặn inox vi sinh
Kiểu vận hành	Tự động bằng khí nén	Thủ công bằng tay vặn
Trạng thái hoạt động	Thường đóng, cấp khí thì mở	Phụ thuộc thao tác người vận hành
Tốc độ đóng mở	Nhanh và ổn định hơn	Chậm hơn, tùy thao tác thực tế
Mức độ tự động hóa	Có thể kết hợp van điện từ, cảm biến, PLC	Không phù hợp với dây chuyền tự động
Tần suất đóng mở phù hợp	Phù hợp đóng mở nhiều lần theo chu trình	Phù hợp vị trí ít thao tác
Chi phí đầu tư	Cao hơn do có bộ khí nén và phụ kiện điều khiển	Thấp hơn, cấu tạo đơn giản hơn
Bảo trì	Cần kiểm tra thêm bộ khí nén, lò xo, cổng khí và phụ kiện điều khiển	Chủ yếu kiểm tra tay vặn, trục ép và màng

7. Lưu ý khi mua van màng khí nén inox vi sinh

Van màng khí nén inox vi sinh là dòng van vừa liên quan đến vật liệu vi sinh, vừa liên quan đến hệ thống điều khiển tự động nên khi mua hàng, bạn cần kiểm tra rõ các thông tin kỹ thuật cơ bản để van khớp với đường ống và vận hành ổn định lâu dài.

Xác định đúng vật liệu thân van. Vật liệu thân van ảnh hưởng trực tiếp đến độ bền và khả năng chống ăn mòn của sản phẩm trong quá trình sử dụng.

• Inox 316L: Phù hợp với hệ thống vi sinh yêu cầu cao, môi trường lưu chất sạch, dung dịch vi sinh hoặc các tuyến cần khả năng chống ăn mòn tốt hơn.
• Inox 304: Phù hợp với các hệ thống vi sinh thông dụng, môi trường làm việc nhẹ hơn và cần tối ưu chi phí đầu tư.
• Bề mặt hoàn thiện: Nên kiểm tra bề mặt trong và ngoài của van, đặc biệt với hệ thống cần độ sạch cao hoặc có yêu cầu nghiệm thu kỹ thuật.

Chọn đúng vật liệu màng van. Màng là bộ phận tiếp xúc trực tiếp với lưu chất và quyết định khả năng đóng kín của van.

• Màng đơn Silicon: Phù hợp với nhiều hệ thống vi sinh thông dụng, lưu chất sạch và điều kiện làm việc nhẹ.
• Màng kép PTFE + EPDM: Phù hợp với hệ thống yêu cầu cao hơn về độ sạch, khả năng chống ăn mòn và độ ổn định khi đóng mở.

Kiểm tra đúng size và kiểu kết nối. Size và kiểu kết nối cần đồng bộ với đường ống hiện có để van lắp vừa và không phải gia công chỉnh sửa tại công trình.

• Size van: Cần xác định kích thước tương ứng với đường ống vi sinh đang sử dụng.
• Kết nối clamp: Phù hợp với vị trí cần tháo lắp nhanh, kiểm tra, vệ sinh hoặc thay màng.
• Kết nối hàn: Phù hợp với tuyến ống cố định, cần mối nối gọn và đồng bộ với hệ thống đường ống.

Kiểm tra nguồn khí nén và phụ kiện điều khiển. Van màng khí nén cần nguồn khí ổn định để đóng mở đúng trạng thái.

• Áp suất khí cấp: Cần phù hợp với thông số của bộ điều khiển khí nén.
• Van điện từ: Dùng để cấp hoặc ngắt khí theo tín hiệu điều khiển.
• Ống khí và đầu nối khí: Cần chọn đúng kích thước để kết nối chắc chắn với bộ khí nén.

Kiểm tra chứng từ và thông tin kỹ thuật trước khi đặt hàng. Với đơn hàng dùng cho nhà máy hoặc dự án, chứng từ và bản vẽ kỹ thuật giúp việc nghiệm thu rõ ràng hơn.

• CO-CQ: Dùng để chứng minh nguồn gốc và chất lượng hàng hóa theo đơn hàng.
• VAT: Nhà cung cấp phải xuất được VAT đầy đủ theo quy định của nhà nước.
• Ảnh sản phẩm thực tế: Giúp kiểm tra kiểu thân, đầu nối, bộ khí nén và phụ kiện đi kèm trước khi giao hàng.

8. Mua van màng khí nén inox vi sinh ở đâu?

Van màng khí nén inox vi sinh cần được chọn đúng theo vật liệu thân van, vật liệu màng, kiểu kết nối, bộ khí nén và phụ kiện điều khiển đi kèm. Vì vậy, khi mua hàng bạn nên làm việc với đơn vị có kinh nghiệm về vật tư inox vi sinh và hiểu rõ yêu cầu lắp đặt trong hệ thống đường ống sạch.

Inox Thanh Phong cung cấp van màng khí nén inox vi sinh cho hệ thống đường ống inox vi sinh, bồn tank, cụm thiết bị sạch và các dây chuyền tự động hóa. Sản phẩm được tư vấn theo đúng size, vật liệu, kiểu kết nối và cấu hình khí nén để phù hợp với nhu cầu sử dụng thực tế.

Năng lực cung cấp van màng khí nén tại Inox Thanh Phong

• Cung cấp nhiều cấu hình vật liệu: Inox Thanh Phong cung cấp các dòng van thân inox 316L, inox 304 và nhiều loại màng như màng đơn Silicon hoặc màng kép PTFE + EPDM.
• Sản phẩm đa dạng kết nối clamp và hàn: Khách hàng có thể lựa chọn kiểu kết nối phù hợp với đường ống hiện có, từ vị trí cần tháo lắp nhanh đến các tuyến ống cố định.
• Tư vấn đúng cấu hình khí nén: Sản phẩm được tư vấn đầy đủ từ áp suất khí cấp, van điện từ, công tắc hành trình và các phụ kiện điều khiển cần thiết.
• Hỗ trợ kiểm tra size và bản vẽ: Với trường hợp thay thế van cũ hoặc lắp trong khu vực hạn chế không gian, khách hàng có thể gửi ảnh, kích thước hoặc bản vẽ để được đối chiếu nhanh.
• Có chứng từ theo đơn hàng: Inox Thanh Phong hỗ trợ CO-CQ, VAT và hồ sơ kỹ thuật khi khách hàng cần phục vụ nghiệm thu nhà máy hoặc dự án.
• Báo giá nhanh, giao hàng toàn quốc: Khách hàng có thể gửi size, số lượng, vật liệu thân, vật liệu màng và kiểu kết nối để được báo giá nhanh theo nhu cầu thực tế.

Khách hàng cần mua van màng khí nén inox vi sinh có thể liên hệ Inox Thanh Phong để được tư vấn đúng cấu hình, nhận báo giá nhanh và hỗ trợ giao hàng theo tiến độ đơn hàng.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)

9. FAQ – Câu hỏi thường gặp về van màng khí nén inox vi sinh

Van màng khí nén hoạt động như thế nào?
Van hoạt động bằng khí nén và lò xo hồi vị. Khi cấp khí, van mở để lưu chất đi qua. Khi ngừng cấp khí, lò xo đẩy màng xuống để van trở về trạng thái đóng.

Van màng khí nén dùng được những loại màng nào?
Van có thể dùng màng Silicon, EPDM, PTFE hoặc màng kép PTFE + EPDM. Mỗi loại màng phù hợp với từng môi trường lưu chất, nhiệt độ và yêu cầu sử dụng khác nhau.

Van màng khí nén có dùng cho hệ thống dược phẩm không?
Có. Van màng khí nén được sử dụng rất nhiều trong các hệ thống dược phẩm, chất lỏng y tế hay các dây chuyền vi sinh khác cần kiểm soát độ sạch cao và đóng mở tự động.
