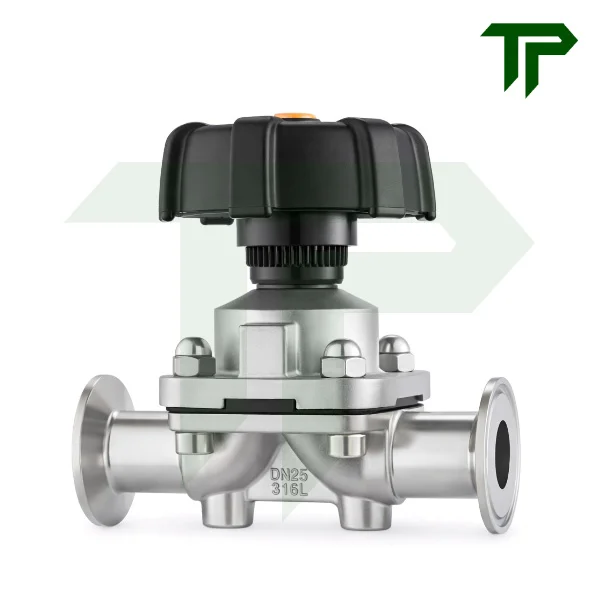

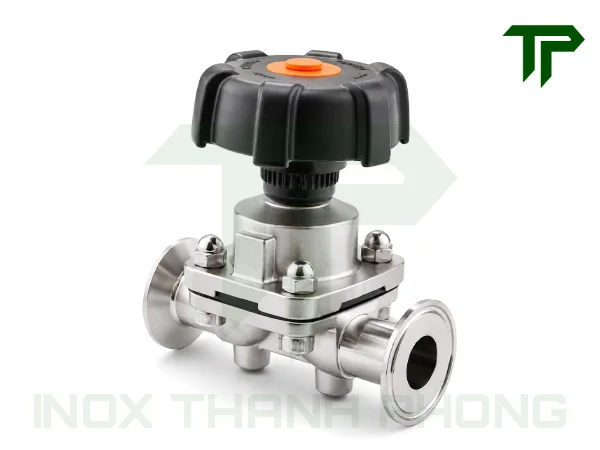

Van Màng Kép Vi Sinh (PTFE + EPDM) Inox 316L

1. Van màng kép vi sinh là gì?

Van màng kép vi sinh là dòng van màng dùng trong hệ thống đường ống vi sinh, có bộ phận làm kín được cấu tạo từ hai lớp vật liệu kết hợp là PTFE + EPDM. Trong đó lớp PTFE nằm ở phía tiếp xúc trực tiếp với lưu chất, còn lớp EPDM nằm phía sau để hỗ trợ độ đàn hồi trong quá trình đóng mở van.

Về chức năng, van màng kép dùng để đóng mở hoặc kiểm soát dòng chảy trong đường ống. Khi vận hành, màng van sẽ ép xuống hoặc nâng lên để chặn dòng hoặc cho lưu chất đi qua. Điểm đặc trưng của loại van này là lưu chất chỉ tiếp xúc với thân van và bề mặt màng, không tiếp xúc trực tiếp với trục van, tay vặn hay các chi tiết cơ khí phía trên, nhờ đó hạn chế tối đa các nguy cơ nhiễm bẩn.

2. Cấu tạo và nguyên lý hoạt động của van màng kép vi sinh inox

Van màng kép vi sinh inox có cấu tạo khá đặc trưng vì bộ phận trực tiếp đóng mở dòng chảy không phải bi van, cánh van hay đĩa van, mà là một lớp màng đàn hồi được ép xuống thân van.

2.1. Cấu tạo

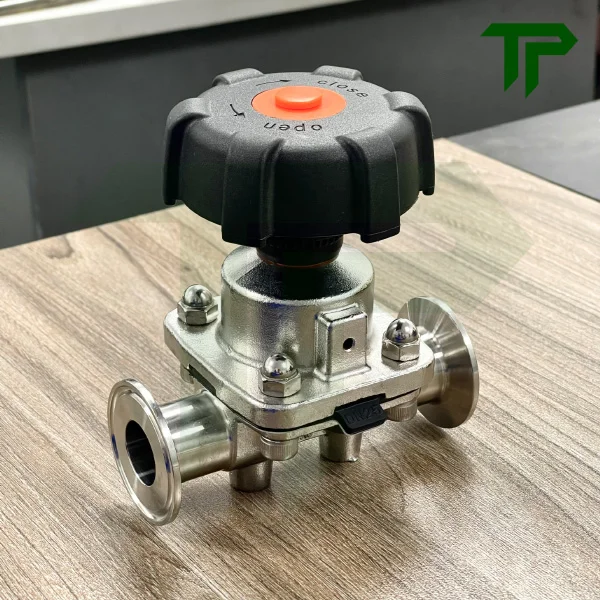

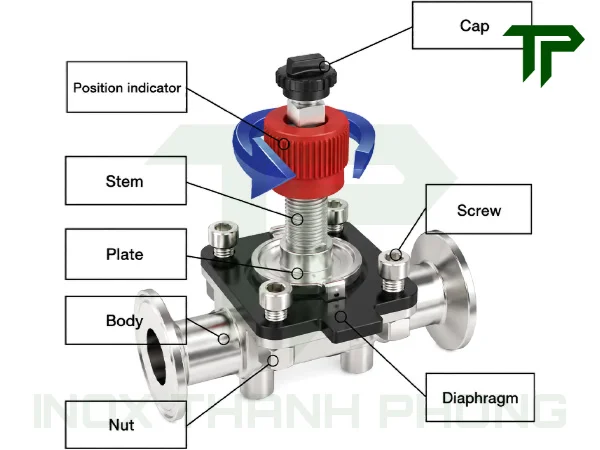

Cấu tạo của van màng kép vi sinh inox gồm các bộ phận chính như thân van, màng van, tay vặn, trục ép, cụm thân trên và đầu kết nối vi sinh. Mỗi bộ phận đảm nhận một nhiệm vụ riêng trong quá trình đóng mở và kiểm soát dòng chảy.

• Thân van inox 316L: Là phần chính của van, được lắp trực tiếp vào hệ thống đường ống. Thân van thường có khoang dòng chảy bên trong và phần đế để màng ép xuống khi van đóng. Inox 316L được sử dụng vì có khả năng chống ăn mòn tốt, phù hợp với hệ thống vi sinh và các tuyến lưu chất sạch.

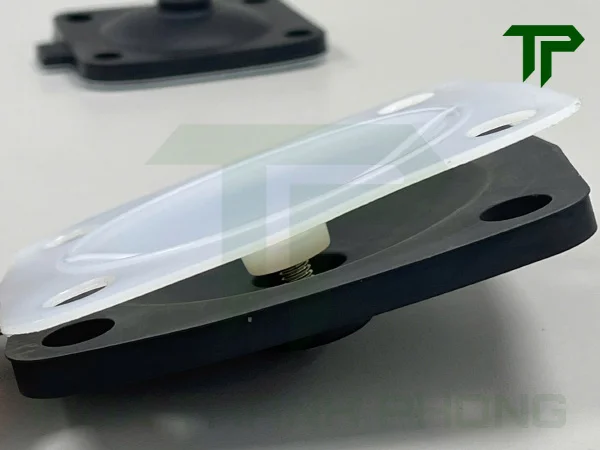

• Màng kép PTFE + EPDM: Là bộ phận quan trọng nhất của van màng kép. Lớp PTFE nằm phía dưới, tiếp xúc trực tiếp với lưu chất trong đường ống. Lớp EPDM nằm phía trên, có vai trò hỗ trợ độ đàn hồi cho màng trong quá trình đóng mở. Sự kết hợp này giúp màng vừa có bề mặt tiếp xúc ổn định với lưu chất, vừa có độ đàn hồi cần thiết khi chịu lực ép.
• Cụm tay vặn: Là bộ phận dùng để điều khiển van bằng thao tác thủ công. Khi người vận hành xoay tay vặn, lực sẽ được truyền xuống trục ép để nâng hoặc hạ màng van. Tay vặn thường được thiết kế dạng núm xoay, dễ thao tác và phù hợp với các vị trí cần đóng mở chủ động.
• Trục ép màng: Là chi tiết trung gian nằm giữa tay vặn và màng van. Nhiệm vụ của trục ép là truyền lực từ tay vặn xuống màng, giúp màng di chuyển theo phương thẳng đứng. Khi trục đi xuống, màng ép vào đế van. Khi trục đi lên, màng được nhả ra để mở dòng chảy.
• Nắp chụp và cụm thân trên: Là phần bao quanh cơ cấu truyền động phía trên thân van. Bộ phận này giữ trục ép, tay vặn và các chi tiết điều khiển ở đúng vị trí khi van làm việc.
• Kết nối vi sinh: Là phần dùng để lắp van vào đường ống. Tùy cấu hình sản phẩm, van màng kép vi sinh có thể dùng kết nối clamp inox hoặc kết nối hàn. Kết nối clamp thuận tiện khi tháo lắp, vệ sinh và bảo trì. Kết nối hàn tạo mối nối cố định, gọn và phù hợp với các tuyến ống cần lắp đặt lâu dài.

2.2. Nguyên lý hoạt động

Nguyên lý hoạt động của van màng kép vi sinh inox dựa trên chuyển động lên xuống của màng van. Khi màng được ép xuống, van chuyển sang trạng thái đóng. Khi màng được nâng lên, van mở ra và cho lưu chất đi qua thân van.

Quá trình đóng van

• Tay vặn tạo lực đóng: Khi người vận hành xoay tay vặn theo chiều đóng, lực xoay từ tay vặn được cơ cấu chuyển đổi chuyển thành chuyển động tịnh tiến để truyền xuống trục ép.
• Trục ép di chuyển xuống: Trục ép đi xuống theo phương thẳng đứng và bắt đầu tác động lực lên màng kép PTFE + EPDM.
• Màng bị ép vào đế van: Lớp PTFE ở phía dưới tiếp xúc trực tiếp với khu vực dòng chảy và ép xuống phần đế bên trong thân van. Lớp EPDM phía sau hỗ trợ phân bổ đều lực để màng ôm sát bề mặt đóng.
• Dòng chảy bị chặn lại: Khi màng đã ép kín vào đế van, tiết diện dòng chảy trong thân van được đóng lại. Lưu chất không tiếp tục đi qua van.

Quá trình mở van

• Tay vặn nhả lực ép: Khi người vận hành xoay tay vặn theo chiều mở, lực ép từ trục lên màng bắt đầu giảm xuống.
• Trục ép di chuyển lên: Trục ép được nâng lên theo cơ cấu tay vặn, kéo theo trạng thái nhả màng khỏi đế van.
• Màng kép rời khỏi vị trí đóng: Màng PTFE + EPDM không còn ép kín vào đế van, tạo khoảng hở cho dòng lưu chất đi qua.
• Lưu chất tiếp tục lưu thông: Khi màng được nâng lên đủ cao, đường dòng bên trong thân van mở ra. Lưu chất đi qua van theo hướng đường ống, trong khi vẫn chỉ tiếp xúc với thân van và bề mặt màng, không tiếp xúc với trục ép hay cụm tay vặn phía trên.

3. Thông số kỹ thuật van màng kép vi sinh inox 316L

3.1. Thông số cơ bản

Nhóm thông số cơ bản dưới đây thể hiện cấu hình chính của van màng kép vi sinh inox.

• Vật liệu thân van: Inox 316L
• Vật liệu màng: PTFE + EPDM
• Kiểu vận hành: Tay vặn thủ công
• Kiểu kết nối: Clamp hoặc hàn
• Kích thước: DN15 – DN65 hoặc theo hệ inch tương ứng tùy tiêu chuẩn đường ống.
• Bề mặt hoàn thiện: ≤ 0.8 μm
• Nhiệt độ làm việc: -20ºC ~ 150ºC
• Áp suất làm việc: Max 10 bar
• Độ bền gioăng: 300 000 lần đóng/mở
• Môi trường sử dụng: Nước, dung dịch vi sinh, lưu chất sạch, hóa chất,…
• Xuất xứ: Trung Quốc

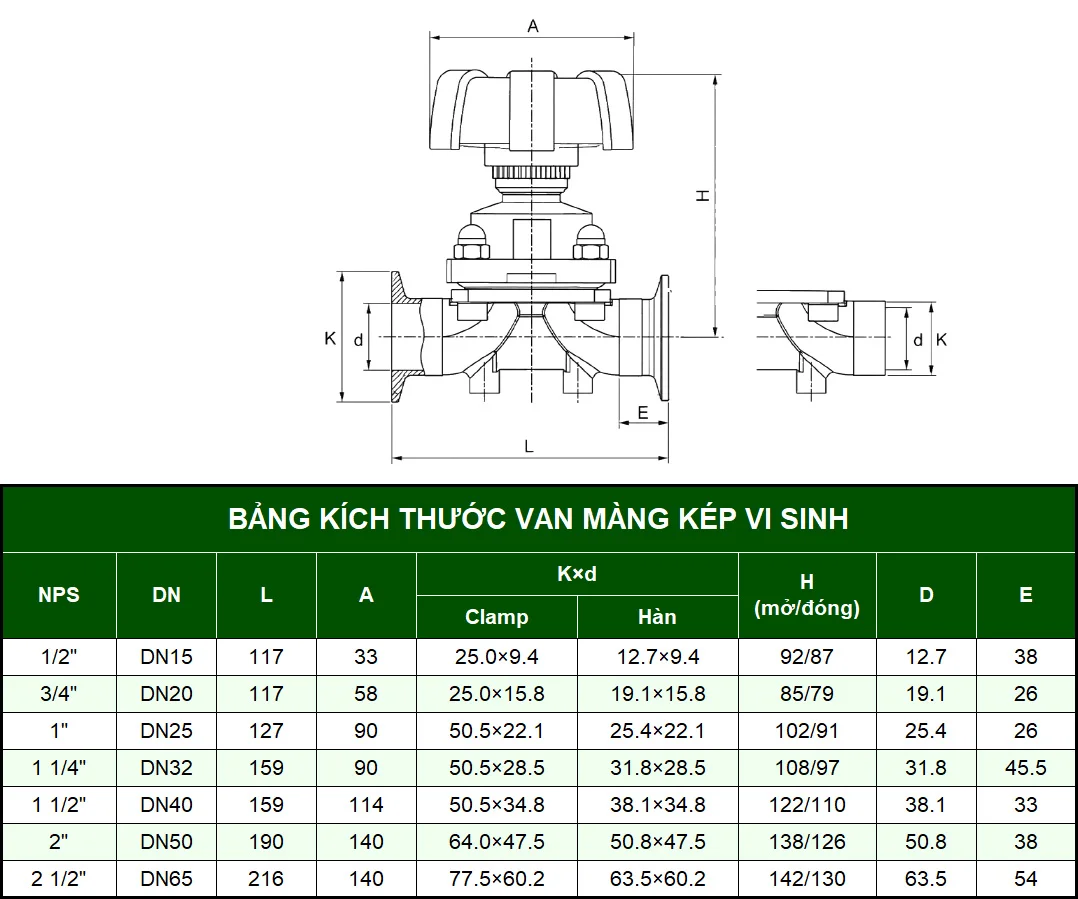

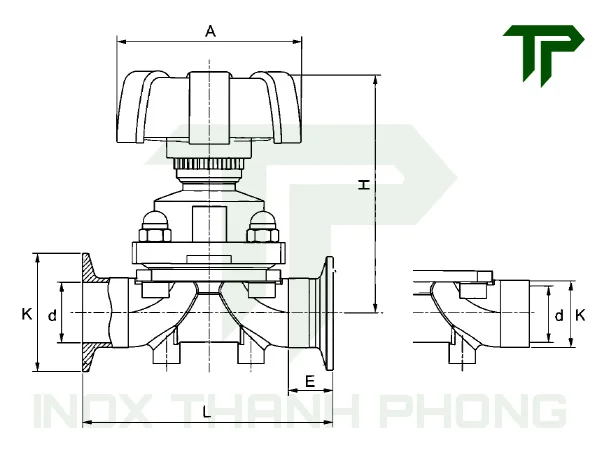

3.2. Bảng kích thước

Bảng kích thước giúp bạn có thể đối chiếu nhanh size van với đường ống đang sử dụng, qua đó có thể dễ dàng lựa chọn hơn.

3.3. Ưu điểm vật liệu

Ưu điểm vật liệu của van màng kép nằm ở sự kết hợp giữa thân inox 316L và màng PTFE + EPDM. Mỗi vật liệu đảm nhận một vai trò riêng, tạo nên cấu hình phù hợp cho hệ thống vi sinh cần độ sạch, độ kín và khả năng chống ăn mòn tốt.

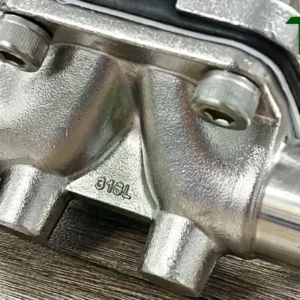

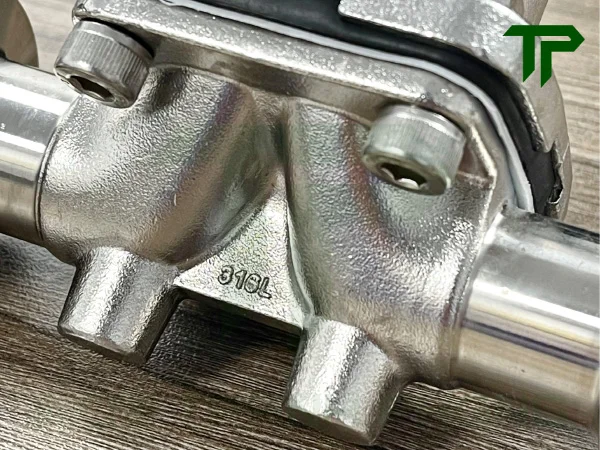

• Inox 316L: Thân van inox 316L có khả năng chống ăn mòn tốt hơn inox 304, đặc biệt trong môi trường ẩm, lưu chất có tính ăn mòn nhẹ hoặc hệ thống cần độ bền vật liệu cao hơn. Hàm lượng carbon thấp của inox 316L cũng phù hợp với các chi tiết cần gia công, hàn và hoàn thiện bề mặt theo yêu cầu vi sinh.
• PTFE: Lớp PTFE là phần tiếp xúc trực tiếp với lưu chất. Vật liệu này có tính trơ hóa học tốt, bề mặt ít bám dính và phù hợp với nhiều loại lưu chất hơn so với một số vật liệu đàn hồi thông thường.
• EPDM: Lớp EPDM nằm phía sau PTFE, có vai trò hỗ trợ độ đàn hồi cho màng. Nhờ lớp EPDM, màng kép có khả năng biến dạng linh hoạt hơn trong quá trình đóng mở.
• Cấu trúc PTFE + EPDM: Sự kết hợp này giúp màng vừa có bề mặt tiếp xúc lưu chất ổn định, vừa có độ đàn hồi cần thiết khi chịu lực ép từ cơ cấu vận hành. Đây là điểm đặc trưng làm cho van màng kép khác với van màng đơn Silicon.

4. Ứng dụng của van màng kép

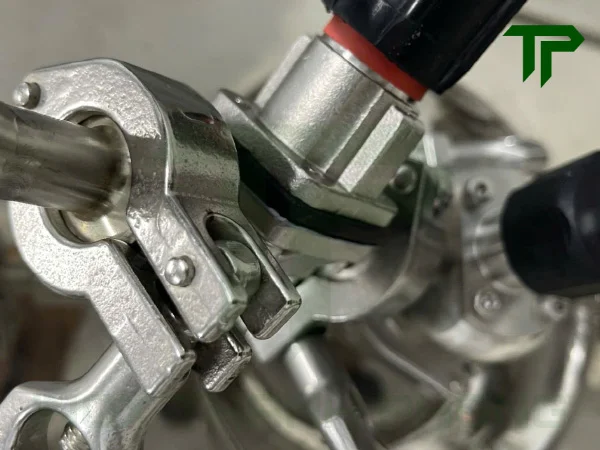

Van màng kép không phải dòng van dùng đại trà cho mọi vị trí đóng mở trong hệ thống vi sinh. Điểm mạnh của loại van này nằm ở khả năng kiểm soát dòng chảy sạch, hạn chế vùng đọng lưu chất và tách biệt lưu chất với các bộ phận cơ khí phía trên. Nhờ cấu trúc màng kép PTFE + EPDM và thân inox 316L, van thường được dùng ở những vị trí yêu cầu vệ sinh cao hơn so với các dòng van đóng mở thông thường như van bi vi sinh hay van bướm vi sinh.

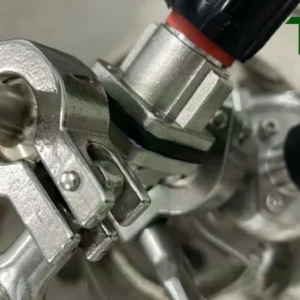

• Hệ thống dược phẩm: Van màng kép được dùng trong các tuyến dẫn dung dịch, nước tinh khiết, nước pha chế hoặc các cụm đường ống cần kiểm soát vệ sinh chặt chẽ. Thiết kế màng giúp lưu chất không tiếp xúc với trục van và các bộ phận cơ khí phía trên.
• Hệ thống chất lỏng y tế: Dòng van này phù hợp với các tuyến dẫn chất lỏng sạch, dung dịch y tế hoặc môi trường cần hạn chế đọng lưu chất bên trong thân van. Đây là nhóm ứng dụng thường ưu tiên van màng thay vì van bi hoặc van bướm.
• Hệ thống vi sinh có yêu cầu CIP/SIP: Van màng kép được sử dụng tại các tuyến ống cần vệ sinh định kỳ bằng dung dịch hoặc hơi nóng. Lớp PTFE tiếp xúc lưu chất có đặc tính ít bám dính và ổn định với nhiều môi trường làm sạch phù hợp.
• Hệ thống dẫn hóa chất nhẹ: Với lớp màng PTFE tiếp xúc trực tiếp với lưu chất, van có thể dùng cho một số tuyến hóa chất nhẹ nằm trong giới hạn tương thích của vật liệu. Đây là điểm giúp van màng kép phù hợp hơn so với màng Silicon trong một số môi trường có yêu cầu chống ăn mòn tốt hơn.
• Hệ thống bồn tank vi sinh: Van màng kép có thể được lắp tại các vị trí cấp, xả, lấy mẫu hoặc kiểm soát dòng ra vào bồn tank. Thân inox 316L và kết nối vi sinh giúp van đồng bộ với đường ống, phụ kiện và cụm bồn trong hệ thống sạch.
• Cụm thiết bị sản xuất sạch: Van được dùng trong các cụm chia dòng, cụm phân phối, cụm thiết bị công nghệ hoặc các vị trí cần đóng mở lưu chất bằng cơ chế màng. Đây là những vị trí cần độ kín tốt, dễ kiểm soát và hạn chế tiếp xúc giữa lưu chất với chi tiết cơ khí.
• Hệ thống cần vật liệu tiếp xúc PTFE: Van màng kép phù hợp với các tuyến lưu chất yêu cầu bề mặt tiếp xúc trơ, ít bám dính và ổn định hơn so với một số vật liệu đàn hồi thông thường. Lớp EPDM phía sau hỗ trợ độ đàn hồi, còn PTFE đảm nhiệm vai trò tiếp xúc trực tiếp với lưu chất.

5. So sánh van màng kép PTFE + EPDM với van màng đơn Silicon

Van màng kép và van màng đơn Silicon đều thuộc nhóm van màng vi sinh, nhưng khác nhau rõ nhất ở cấu trúc màng, vật liệu tiếp xúc lưu chất và phạm vi ứng dụng. Van màng đơn Silicon phù hợp với các hệ thống vi sinh thông dụng, còn van màng kép PTFE + EPDM được ưu tiên hơn ở những vị trí cần khả năng chống hóa chất, hạn chế bám dính và kiểm soát vệ sinh khắt khe hơn.

Tiêu chí	Van màng kép PTFE + EPDM	Van màng đơn Silicon
Cấu trúc màng	Gồm 2 lớp vật liệu PTFE và EPDM	Gồm 1 lớp màng Silicon
Lớp tiếp xúc lưu chất	PTFE tiếp xúc trực tiếp với lưu chất	Silicon tiếp xúc trực tiếp với lưu chất
Độ đàn hồi	EPDM hỗ trợ đàn hồi phía sau lớp PTFE	Đàn hồi trực tiếp từ lớp Silicon
Khả năng chống hóa chất	Tốt hơn trong nhiều môi trường phù hợp với PTFE	Phù hợp hơn với môi trường nhẹ, ít tác động hóa chất
Khả năng hạn chế bám dính	PTFE có bề mặt trơ, ít bám dính	Silicon mềm, đàn hồi tốt nhưng khả năng chống bám dính thường không bằng PTFE
Độ kín khi đóng van	Ổn định nhờ lớp EPDM hỗ trợ lực đàn hồi	Tốt trong các hệ thống vi sinh thông dụng
Chi phí	Thường cao hơn	Thường thấp hơn
Ứng dụng phù hợp	Dược phẩm, chất lỏng y tế, dung dịch vi sinh, hóa chất nhẹ phù hợp vật liệu màng	Hệ thống vi sinh thông dụng, lưu chất sạch, môi trường vận hành nhẹ hơn

6. Lưu ý khi mua van màng kép vi sinh

Khi mua van màng kép vi sinh, bạn cần lưu ý một số đặc điểm dưới đây vì chúng là các yếu tố ảnh hưởng trực tiếp đến khả năng lắp đặt, độ tương thích với hệ thống và giá thành sản phẩm.

• Xác định đúng vật liệu màng là PTFE + EPDM.
  • Lớp PTFE: Là lớp tiếp xúc trực tiếp với lưu chất, cần kiểm tra đúng theo yêu cầu sử dụng.
  • Lớp EPDM: Là lớp đàn hồi phía sau, hỗ trợ màng làm việc ổn định trong quá trình đóng mở.
• Kiểm tra vật liệu thân van inox 316L.
  • Thân van: Với hệ vi sinh yêu cầu cao, inox 316L là vật liệu phù hợp hơn nhờ khả năng chống ăn mòn tốt và hàm lượng carbon thấp.
  • Bề mặt hoàn thiện: Nên kiểm tra bề mặt đánh bóng trong của sản phẩm, đặc biệt với các hệ thống yêu cầu độ sạch cao.
  • Chứng từ vật liệu: Với đơn hàng dự án, nên hỏi rõ CO-CQ hoặc chứng từ liên quan nếu cần nghiệm thu.
• Chọn đúng size và kiểu kết nối.
  • Size van: Cần xác định theo đường ống đang sử dụng, có thể theo DN hoặc inch tùy hệ tiêu chuẩn.
  • Kết nối clamp: Phù hợp với các vị trí cần tháo lắp nhanh, vệ sinh hoặc kiểm tra định kỳ.
  • Kết nối hàn: Phù hợp với tuyến ống lắp cố định, cần mối nối gọn và đồng bộ với đường ống vi sinh.
• Kiểm tra thông tin trước khi đặt hàng.
  • Ảnh sản phẩm: Nên yêu cầu ảnh thực tế nếu cần đối chiếu kiểu thân, tay vặn, đầu nối và cấu trúc van.
  • Bảng kích thước: Nên kiểm tra chiều dài thân van, chiều cao tổng thể và đường kính kết nối khi lắp thay thế.
  • Số lượng và thời gian giao hàng: Cần xác nhận trước với các size ít phổ biến hoặc đơn hàng số lượng lớn.

7. Mua van màng kép vi sinh inox 316L ở đâu?

Inox Thanh Phong là đơn vị chuyên cung cấp van màng kép vi sinh inox 316L phục vụ cho hệ thống đường ống vi sinh, bồn tank, cụm thiết bị sạch và các dây chuyền yêu cầu độ kín, độ sạch và khả năng chống ăn mòn tốt. Sản phẩm được tư vấn theo đúng nhu cầu thực tế, giúp khách hàng chọn đúng loại van, đúng size, đúng vật liệu màng và đúng kiểu kết nối.

Năng lực cung cấp van màng kép tại Inox Thanh Phong

• Thân van inox 316L phù hợp hệ vi sinh: Van được cung cấp theo vật liệu inox 316L, đáp ứng tốt các hệ thống yêu cầu độ bền vật liệu và khả năng chống ăn mòn cao hơn inox 304.
• Có nhiều size và kiểu kết nối: Inox Thanh Phong có sẵn nhiều size thông dụng của van màng vi sinh, có thể tư vấn theo kết nối clamp hoặc hàn tùy theo hệ thống đường ống đang sử dụng.
• Tư vấn đúng thông số trước khi báo giá: Khách hàng được hỗ trợ kiểm tra size, kiểu kết nối, vật liệu màng, kiểu vận hành, kích thước lắp đặt và nhu cầu sử dụng để chọn đúng sản phẩm.
• Hỗ trợ chứng từ theo đơn hàng: Với các đơn hàng cần hồ sơ rõ ràng, Inox Thanh Phong có thể hỗ trợ CO-CQ, VAT và các chứng từ liên quan theo yêu cầu thực tế.
• Báo giá nhanh, giao hàng toàn quốc: Khách hàng có thể gửi thông tin size, số lượng, kiểu kết nối và yêu cầu chứng từ để được báo giá nhanh. Hàng được hỗ trợ giao đến nhiều tỉnh thành theo tiến độ đơn hàng.

Khách hàng cần mua van màng kép vi sinh PTFE + EPDM inox 316L có thể liên hệ Inox Thanh Phong theo thông tin dưới đây để được tư vấn đúng cấu hình và báo giá theo size, số lượng, kiểu kết nối và yêu cầu sử dụng thực tế.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo Ms. Bích)

8. FAQ – Câu hỏi thường gặp về van màng kép

Van màng kép là gì?
Van màng kép là dòng van màng sử dụng màng hai lớp, phổ biến là PTFE + EPDM. Trong đó, lớp PTFE tiếp xúc trực tiếp với lưu chất, còn lớp EPDM nằm phía sau để hỗ trợ độ đàn hồi khi van đóng mở.

Van màng kép PTFE + EPDM khác gì van màng đơn Silicon?
Van màng kép có hai lớp vật liệu, trong đó PTFE là lớp tiếp xúc lưu chất. Loại này phù hợp hơn với các hệ thống cần bề mặt tiếp xúc trơ, ít bám dính và khả năng tương thích hóa chất tốt hơn. Van màng đơn Silicon chỉ dùng một lớp màng Silicon, thường phù hợp với các hệ thống vi sinh thông dụng và môi trường nhẹ hơn.

Van màng kép có dùng cho hệ thống dược phẩm không?
Van màng kép được sử dụng nhiều trong các hệ thống yêu cầu vi sinh khắt khe như dược phẩm, chất lỏng y tế, dung dịch sạch hoặc các tuyến cần hạn chế góc chết. Tuy nhiên, cấu hình cụ thể cần được chọn theo tiêu chuẩn kỹ thuật và yêu cầu của từng hệ thống.
