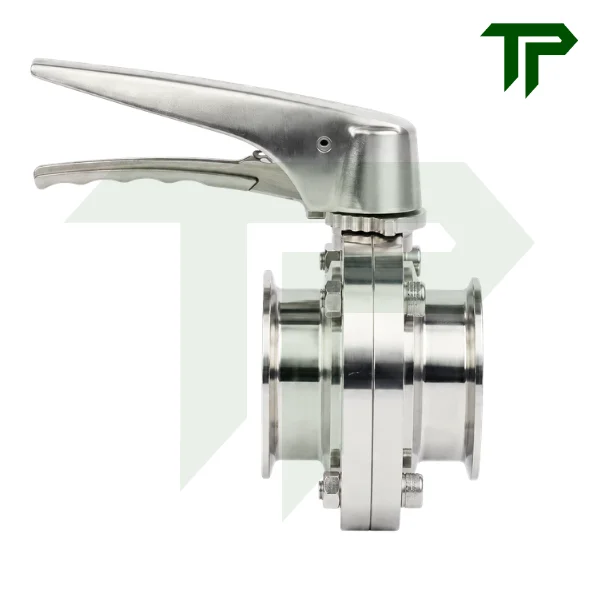

Van Bướm Vi Sinh Tay Kẹp Nối Clamp

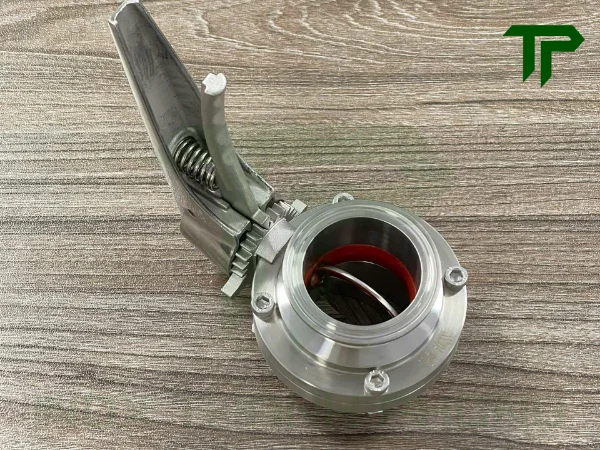

1. Van bướm vi sinh tay kẹp nối clamp là gì?

Van bướm vi sinh tay kẹp nối clamp là dòng van inox vi sinh dùng để đóng mở hoặc điều tiết tương đối dòng chảy trong hệ thống đường ống sạch. Sản phẩm có thiết kế đặc trưng gồm thân van inox đánh bóng, đĩa van dạng cánh bướm nằm bên trong thân van, gioăng làm kín ôm quanh đĩa và bộ tay kẹp dùng để thao tác đóng mở thủ công. Hai đầu van được thiết kế theo kiểu clamp vi sinh, giúp liên kết nhanh với đường ống thông qua cùm clamp và gioăng clamp mà không cần hàn cố định.

Điểm dễ nhận biết nhất của loại van này là phần tay kẹp dạng bóp. Khi người vận hành bóp tay kẹp, chốt khóa được nhả ra để xoay tay van theo các góc khác nhau. Khi thả tay kẹp, chốt sẽ cố định lại vị trí mở hoặc đóng của van. Nhờ cơ chế này, van không chỉ đóng mở hoàn toàn mà còn có thể giữ ở một số góc mở trung gian để điều chỉnh lưu lượng ở mức tương đối. Đây là ưu điểm khiến van bướm vi sinh tay kẹp được dùng phổ biến tại các vị trí cần thao tác nhanh nhưng chưa cần đến bộ điều khiển khí nén hoặc điều khiển điện.

Về bản chất, van bướm vi sinh tay kẹp nối clamp vẫn thuộc nhóm van bướm vi sinh, nhưng khác với van bướm công nghiệp ở tiêu chuẩn hoàn thiện bề mặt, kiểu kết nối và yêu cầu vệ sinh. Thân van thường được làm từ inox 304 hoặc inox 316L, bề mặt được đánh bóng sáng để hạn chế bám cặn và dễ vệ sinh sau quá trình vận hành. Phần gioăng làm kín thường sử dụng silicone, EPDM tùy theo nhiệt độ, lưu chất và yêu cầu làm việc của hệ thống.

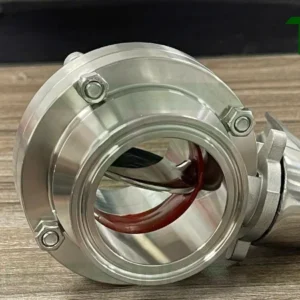

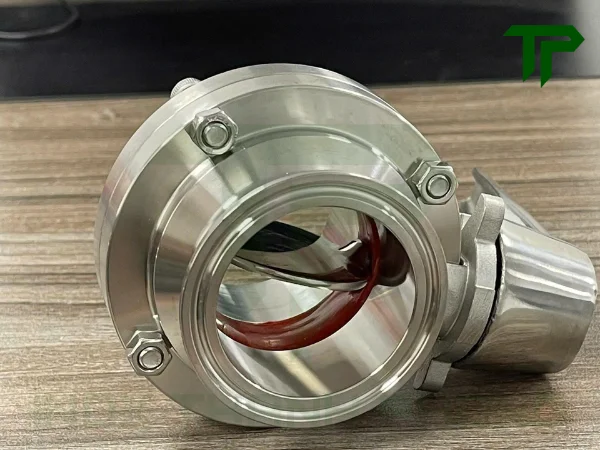

2. Cấu tạo van bướm vi sinh tay kẹp nối clamp

Van bướm vi sinh tay kẹp nối clamp có cấu tạo gồm 5 bộ phận chính. Các chi tiết được thiết kế gọn, dễ tháo lắp và phù hợp với hệ thống đường ống vi sinh dùng chuẩn clamp.

• Thân van: Thường làm từ SS304 hoặc SS316L. Thân van gồm 2 mảnh ghép bằng bu lông, đai ốc, hai đầu gia công dạng clamp vi sinh để kết nối nhanh với đường ống. Bề mặt thân thường đạt khoảng 0,4 – 0,8 µm, giúp bề mặt sạch và dễ vệ sinh.
• Đĩa van: Nằm bên trong thân van, có nhiệm vụ đóng mở dòng chảy. Đĩa van có phần gờ nổi ở giữa liên kết với trục, chia đĩa thành 2 phần giống cánh bướm. Khi xoay khoảng 90 độ, đĩa chuyển từ trạng thái mở sang đóng.
• Trục van: Gắn liền với đĩa van và kéo dài lên phía trên để kết nối với tay kẹp. Trục truyền lực xoay từ tay kẹp xuống đĩa van, giúp van đóng mở theo đúng góc vận hành.
• Tay kẹp điều khiển: Có dạng tay kẹp mỏ vịt, gồm tay bóp, lò xo hồi và cụm nấc khóa. Tay kẹp nhiều vị trí, giúp cố định van ở trạng thái đóng, mở hoặc một số góc mở trung gian. Vật liệu tay thường là nhựa hoặc inox.
• Gioăng làm kín: Được lắp ôm quanh đĩa van, giúp tạo độ kín khi van đóng. Gioăng thường dùng silicone, EPDM, có thể đáp ứng FDA 21 CFR 177.2600 tùy loại. Đây là chi tiết ảnh hưởng trực tiếp đến độ kín, độ nhẹ khi vận hành và tuổi thọ của van.

3. Thông số kỹ thuật van bướm vi sinh tay kẹp nối clamp

Van bướm vi sinh tay kẹp nối clamp thường được sử dụng trong các hệ thống đường ống vi sinh theo tiêu chuẩn SMS hoặc DIN. Sản phẩm vận hành hoàn toàn bằng tay, kết nối bằng clamp vi sinh nên phù hợp với các vị trí cần đóng mở thủ công, tháo lắp nhanh và vệ sinh định kỳ.

• Tiêu chuẩn: SMS, DIN.
• Vật liệu tiếp xúc lưu chất: SUS304 hoặc inox SUS316L
• Kích thước: 1/2” đến 12”
• Kiểu vận hành: Vận hành bằng tay.
• Tùy chọn tay vận hành: Tay kẹp inox nhiều vị trí
• Kiểu kết nối: Clamp vi sinh
• Vật liệu gioăng làm kín: Silicone, EPDM
• Tiêu chuẩn gioăng: Đáp ứng FDA 21 CFR 177.2600
• Áp suất làm việc: ≤ 10 bar.
• Xuất xứ: Trung Quốc

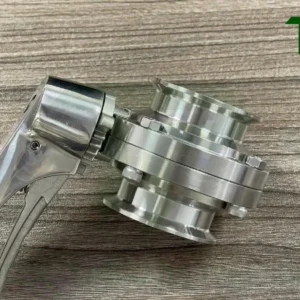

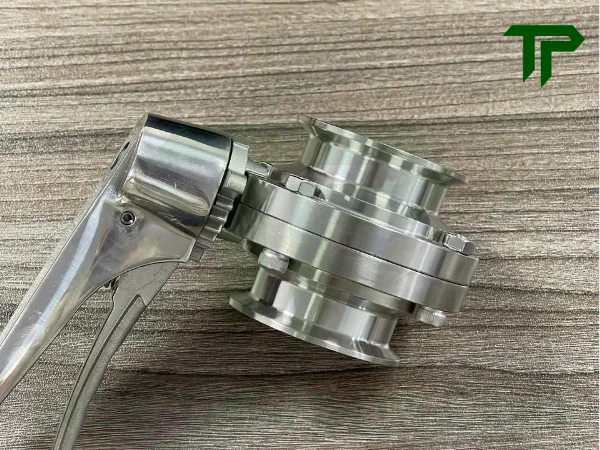

4. Vật liệu thân van và gioăng làm kín ảnh hưởng gì đến độ bền của van?

Với van bướm vi sinh tay kẹp nối clamp, độ bền của van phụ thuộc nhiều vào vật liệu thân van và gioăng làm kín. Thân van quyết định khả năng chống ăn mòn, độ cứng và độ ổn định khi lắp trên đường ống. Gioăng lại quyết định độ kín, độ nhẹ khi đóng mở và tuổi thọ làm việc của van trong từng môi trường lưu chất khác nhau.

4.1. Vật liệu thân van ảnh hưởng đến khả năng chống ăn mòn và độ bền tổng thể

Thân van là bộ phận chịu lực chính, đồng thời là phần liên kết với đường ống thông qua đầu clamp. Với van bướm vi sinh, thân van thường được làm từ SS304 hoặc SS316L. Hai vật liệu này đều có khả năng chống gỉ tốt, bề mặt sáng, dễ đánh bóng và phù hợp với hệ thống đường ống vi sinh.

Tiêu chí	SS304	SS316L
Thành phần nổi bật	Cr khoảng 18–20%, Ni khoảng 8–10.5%	Cr khoảng 16–18%, Ni khoảng 10–14%, Mo khoảng 2–3%, C thường ≤ 0.03%
Đặc tính nổi bật	Chống gỉ tốt, dễ gia công, dễ đánh bóng, chi phí hợp lý	Chống ăn mòn tốt hơn SS304 nhờ có molypden, phù hợp môi trường khắt khe hơn
Môi trường phù hợp	Hệ thống vi sinh thông dụng, lưu chất sạch, môi trường ít ăn mòn	Hệ thống có hóa chất vệ sinh, độ ẩm cao, lưu chất có tính ăn mòn nhẹ
Nên chọn khi	Cần vật liệu bền ổn định, dễ vệ sinh và tối ưu chi phí	Cần độ bền chống ăn mòn cao hơn, yêu cầu vật liệu tốt hơn cho hệ thống vi sinh

4.2. Gioăng làm kín ảnh hưởng trực tiếp đến độ kín và độ nhẹ khi vận hành

Gioăng là chi tiết ôm quanh đĩa van, tiếp xúc trực tiếp với lưu chất. Khi van đóng, mép đĩa ép vào gioăng để tạo độ kín. Vì vậy, chọn đúng gioăng sẽ giúp van đóng kín hơn, thao tác nhẹ hơn và hạn chế rò rỉ trong quá trình sử dụng.

Tiêu chí	Gioăng silicon	Gioăng EPDM
Màu sắc nhận biết	Thường có màu nâu đỏ hoặc trắng trong	Thường có màu đen
Đặc tính nổi bật	Mềm, đàn hồi tốt, đóng mở nhẹ, chống lão hóa khá tốt	Cứng hơn silicon, độ bền kéo tốt, chịu môi trường hóa chất nhẹ tốt hơn
Khả năng chịu nhiệt	Khoảng 150ºC tùy điều kiện sử dụng	Khoảng 120ºC tùy cấp vật liệu
Khả năng kháng hóa chất	Chịu được axit loãng, kiềm loãng và một số dung môi hữu cơ nhẹ	Chịu tốt kiềm, axit loãng, nước muối và một số dung môi phân cực
Lưu ý khi sử dụng	Không phù hợp với hóa chất mạnh như toluene, xylene	Không phù hợp với dầu, mỡ và một số dung môi không phân cực
Nên chọn khi	Cần gioăng mềm, đóng mở nhẹ, dùng cho hệ thống vi sinh thông dụng	Cần gioăng bền hơn, chịu nước nóng, kiềm, axit loãng hoặc nước muối tốt hơn

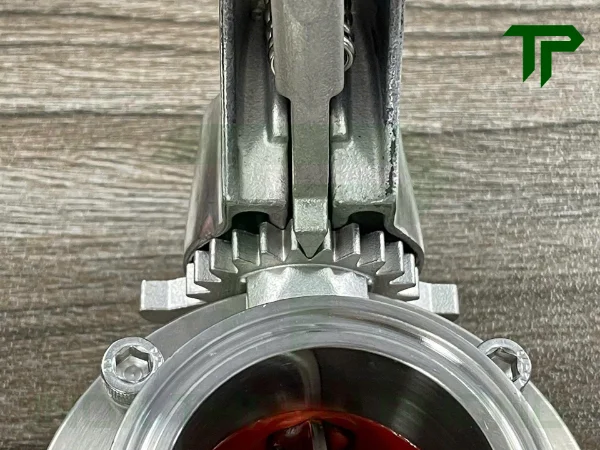

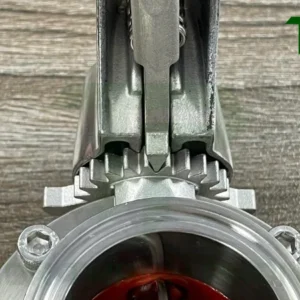

5. Cơ chế hoạt động của tay kẹp trên van bướm vi sinh nối clamp

Tay kẹp của van bướm vi sinh nối clamp được thiết kế theo dạng tay bóp có lò xo hồi và cụm nấc khóa phía dưới. Khi người vận hành bóp phần tay kẹp phụ, chốt khóa sẽ được nhả ra khỏi các nấc răng, giúp tay van có thể xoay để thay đổi trạng thái đóng mở. Sau khi xoay đến vị trí mong muốn, chỉ cần thả tay kẹp, lò xo sẽ đẩy chốt khóa trở lại và cố định tay van tại nấc tương ứng. Nhờ cơ chế này, van không bị xoay tự do trong quá trình vận hành, đồng thời người dùng có thể kiểm soát vị trí mở van dễ dàng hơn.

Phần nấc khóa nằm ngay dưới tay kẹp là chi tiết rất quan trọng. Các nấc này cho phép van giữ ở trạng thái đóng hoàn toàn, mở hoàn toàn hoặc một số góc mở trung gian. Khi tay van xoay, trục van sẽ truyền chuyển động xuống đĩa bướm bên trong thân van. Đĩa van nằm song song với dòng chảy thì van mở, còn khi đĩa xoay vuông góc với đường ống thì van đóng và ép vào gioăng để tạo độ kín.

Tùy theo thiết kế, van bướm vi sinh nối clamp có thể sử dụng tay kẹp nhựa hoặc tay kẹp inox. Hai loại tay này có cùng nguyên lý bóp nhả và cố định bằng nấc khóa, nhưng khác nhau ở vật liệu tay, chiều dài tay và một số kích thước lắp đặt.

Bảng kích thước tay kẹp nhựa

Tay kẹp nhựa thường có phần tay màu đen, trọng lượng nhẹ và thao tác nhanh. Loại tay này phù hợp với các vị trí vận hành thủ công thông dụng, cần đóng mở dễ dàng và tối ưu chi phí.

DN	Size	L1	C	D
DN15–20	3/4”	120	20	6 × 6
DN25–40	1”–1.5”	120	20	8 × 8
DN50	2”	150	20	9 × 9
DN65	2.5”–3”	150	22	9 × 9
DN80–100	3.5”–4”	180	24	10 × 10

Bảng kích thước tay kẹp inox

Tay kẹp inox có phần tay bằng inox sáng, chắc hơn và đồng bộ hơn với thân van inox vi sinh. Loại tay này phù hợp với môi trường ẩm, vị trí cần vệ sinh thường xuyên hoặc hệ thống yêu cầu độ bền cơ học cao hơn.

DN	Size	L1	C	D
DN15–20	3/4”	125	20	6 × 6
DN25–40	1”–1.5”	125	20	8 × 8
DN50	2”	145	20	9 × 9
DN65	2.5”–3”	145	22	9 × 9
DN80–100	3.5”–4”	170	24	10 × 10

6. Van bướm vi sinh tay kẹp nối clamp và van bướm vi sinh tay rút khác nhau thế nào?

Van bướm vi sinh tay kẹp nối clamp và van bướm vi sinh tay rút đều là dòng van bướm inox vi sinh vận hành thủ công, dùng để đóng mở dòng chảy trên hệ thống đường ống sạch. Điểm giống nhau là đều có thân inox, đĩa bướm, gioăng làm kín và hai đầu kết nối clamp để tháo lắp nhanh. Khác biệt chính nằm ở cơ chế tay vận hành, cách cố định góc mở và mức độ thuận tiện khi thao tác thực tế.

Tiêu chí	Van bướm vi sinh tay kẹp nối clamp	Van bướm vi sinh tay rút
Cơ chế vận hành	Dùng tay kẹp dạng bóp nhả, có lò xo hồi và cụm nấc khóa để cố định vị trí van.	Dùng tay rút để kéo chốt khóa ra khỏi vị trí cố định, sau đó xoay tay van để đóng mở.
Cách cố định góc mở	Chốt khóa ăn vào các nấc răng dưới tay kẹp, giúp giữ van ở vị trí đóng, mở hoặc một số góc trung gian.	Chốt rút giữ tay van tại các vị trí định sẵn, thường thiên về đóng mở theo các góc cố định.
Mức độ thao tác	Thao tác nhanh bằng cách bóp tay và xoay, phù hợp với vị trí cần đóng mở thường xuyên hơn.	Thao tác chắc chắn nhưng thường cần kéo chốt rồi mới xoay, cảm giác thao tác có thể chậm hơn tay kẹp.
Khả năng điều chỉnh góc mở	Linh hoạt hơn nhờ nhiều nấc khóa, có thể giữ một số góc mở trung gian để điều tiết tương đối.	Có thể giữ góc mở theo vị trí chốt, nhưng thường không linh hoạt bằng tay kẹp nhiều nấc.
Độ chắc khi cố định	Cố định chắc nhờ lò xo đẩy chốt vào nấc khóa, hạn chế tay van bị trôi vị trí.	Cố định chắc nhờ chốt rút, phù hợp với vị trí ít thay đổi trạng thái đóng mở.
Vị trí sử dụng phù hợp	Phù hợp với tuyến ống cần thao tác nhanh, dễ vận hành bằng tay, cần đóng mở nhiều lần trong ca vận hành.	Phù hợp với vị trí cần khóa trạng thái chắc chắn, tần suất đóng mở không quá nhiều.
Kết nối đường ống	Hai đầu clamp vi sinh, lắp với ferrule, gioăng clamp và cùm clamp.	Thường cũng có kiểu nối clamp vi sinh, lắp tương tự với ferrule, gioăng clamp và cùm clamp.

Với van bướm vi sinh tay kẹp nối clamp, điểm mạnh nằm ở thao tác nhanh và dễ kiểm soát vị trí mở. Khi bóp tay kẹp, chốt khóa được nhả ra khỏi cụm nấc răng, người vận hành có thể xoay tay van đến vị trí mong muốn. Khi thả tay, lò xo hồi sẽ đưa chốt khóa về lại nấc cố định. Cơ chế này giúp van phù hợp với các vị trí cần đóng mở thường xuyên, cần điều chỉnh góc mở tương đối hoặc cần thao tác nhanh trong quá trình vận hành.

Với van bướm vi sinh tay rút, cơ chế vận hành thường dựa vào chốt rút. Người vận hành kéo chốt ra khỏi vị trí khóa, xoay tay van rồi thả chốt để cố định lại trạng thái. Kiểu tay này cho cảm giác khóa chắc, phù hợp với các vị trí ít thay đổi trạng thái, hoặc nơi chỉ cần đóng mở theo các vị trí cố định. Tuy nhiên, nếu cần thao tác liên tục, tay rút thường không nhanh và linh hoạt bằng tay kẹp nhiều nấc.

7. Mua van bướm vi sinh tay kẹp nối clamp ở đâu uy tín?

Van bướm vi sinh tay kẹp nối clamp là sản phẩm cần chọn đúng size, đúng tiêu chuẩn clamp và đúng vật liệu gioăng để lắp đặt kín, vận hành nhẹ và phù hợp với hệ thống thực tế. Nếu chọn sai tiêu chuẩn hoặc sai gioăng, van có thể không lắp vừa, nhanh rò rỉ hoặc không đáp ứng được điều kiện làm việc của đường ống.

Inox Thanh Phong cung cấp van bướm vi sinh tay kẹp nối clamp với nhiều kích thước phổ biến, phù hợp cho các hệ thống đường ống inox vi sinh, bồn tank, cụm lọc, cụm chiết rót và các vị trí cần tháo lắp nhanh để vệ sinh. Sản phẩm có các lựa chọn vật liệu như inox 304, inox 316L cùng nhiều loại gioăng như silicone, EPDM để đáp ứng từng môi trường sử dụng khác nhau.

Khi mua hàng tại Inox Thanh Phong, khách hàng được hỗ trợ kiểm tra kích thước ống, tiêu chuẩn clamp, loại gioăng và điều kiện làm việc trước khi báo giá. Điều này giúp hạn chế tình trạng mua nhầm size, nhầm chuẩn kết nối hoặc chọn sai vật liệu so với lưu chất thực tế.

Bên cạnh van bướm vi sinh tay kẹp nối clamp, Inox Thanh Phong còn có thể cung cấp đồng bộ cùm clamp, gioăng clamp, ống inox vi sinh và các phụ kiện vi sinh liên quan. Hàng hóa có nguồn gốc rõ ràng, hỗ trợ giấy tờ CO-CQ, hóa đơn VAT theo yêu cầu và giao hàng linh hoạt cho cả đơn lẻ lẫn đơn dự án.

Khách hàng cần tư vấn hoặc báo giá van bướm vi sinh tay kẹp nối clamp có thể liên hệ Inox Thanh Phong để được hỗ trợ chọn đúng sản phẩm theo kích thước, tiêu chuẩn và môi trường sử dụng thực tế.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

8. FAQ – Câu hỏi thường gặp về van bướm vi sinh tay kẹp nối clamp

Van bướm vi sinh tay kẹp nối clamp có dùng được cho mọi loại ống vi sinh không?
Van bướm vi sinh tay kẹp nối clamp không nên chọn theo cảm tính hoặc chỉ dựa vào tên size. Mỗi hệ ống vi sinh như DIN, SMS, 3A hoặc ISO có thể có kích thước đầu clamp khác nhau, vì vậy cần kiểm tra đúng tiêu chuẩn đang sử dụng trước khi đặt hàng. Cách chắc chắn nhất là đối chiếu đường kính ngoài của ống, kích thước đầu ferrule và tiêu chuẩn kết nối thực tế. Nếu không xác định được tiêu chuẩn, nên gửi hình ảnh hoặc số đo chi tiết để nhà cung cấp kiểm tra trước khi báo giá.

Van bướm vi sinh nối clamp có cần mua kèm cùm clamp và gioăng clamp không?
Van bướm nối clamp thường cần lắp cùng cùm clamp và gioăng clamp để tạo thành một bộ kết nối hoàn chỉnh. Nếu hệ thống đã có sẵn cùm và gioăng đúng chuẩn, khách hàng có thể chỉ cần mua riêng van. Tuy nhiên, trong nhiều trường hợp nên mua đồng bộ van, cùm clamp và gioăng clamp để đảm bảo các chi tiết khớp với nhau. Việc dùng sai gioăng hoặc sai cùm có thể khiến mối nối bị lệch, siết không kín hoặc rò rỉ trong quá trình vận hành.

Van bướm tay kẹp có điều tiết lưu lượng được không?
Van bướm tay kẹp có thể điều tiết lưu lượng ở mức tương đối nhờ tay kẹp có nhiều nấc cố định góc mở. Khi đĩa van không mở hoàn toàn, tiết diện dòng chảy bị thu hẹp và lưu lượng đi qua van sẽ giảm. Tuy nhiên, van bướm tay kẹp không phải là dòng van điều tiết chính xác. Nếu hệ thống cần kiểm soát lưu lượng ổn định, có tín hiệu điều khiển hoặc yêu cầu tự động hóa, nên cân nhắc các dòng van điều khiển khí nén, van điều khiển điện hoặc thiết bị điều tiết chuyên dụng.

Inox 304 có đủ dùng cho van bướm vi sinh không?
Inox 304 là lựa chọn phổ biến cho nhiều hệ thống vi sinh thông dụng nhờ độ bền tốt, bề mặt sáng và chi phí hợp lý. Với các môi trường làm việc ít ăn mòn, nhiệt độ không quá khắc nghiệt và quy trình vệ sinh thông thường, van bướm vi sinh inox 304 có thể đáp ứng tốt nhu cầu sử dụng. Tuy nhiên, nếu hệ thống tiếp xúc với hóa chất vệ sinh mạnh, môi trường có tính ăn mòn cao hoặc yêu cầu vật liệu khắt khe hơn, inox 316L sẽ là lựa chọn phù hợp hơn.

Khi nào nên chọn van bướm vi sinh inox 316L?
Van bướm vi sinh inox 316L nên được ưu tiên khi hệ thống cần khả năng chống ăn mòn cao hơn inox 304. Vật liệu này phù hợp với môi trường có hóa chất vệ sinh mạnh, lưu chất có tính ăn mòn hoặc các dây chuyền yêu cầu tiêu chuẩn vật liệu cao. Inox 316L thường có giá cao hơn inox 304, nhưng đổi lại khả năng làm việc ổn định hơn trong môi trường khắt khe. Khi chọn cho dự án, khách hàng nên kiểm tra yêu cầu kỹ thuật, điều kiện vận hành và giấy tờ vật liệu để chọn đúng loại.

Gioăng silicone, EPDM và PTFE khác nhau thế nào? Gioăng silicone có độ mềm và đàn hồi tốt, thường được dùng trong nhiều hệ thống vi sinh phổ biến. Gioăng EPDM phù hợp với nước nóng, hơi nhẹ và một số môi trường vệ sinh thông dụng. Gioăng PTFE có khả năng chịu hóa chất và chịu nhiệt tốt hơn, nhưng độ đàn hồi thường kém hơn silicone và EPDM. Việc chọn gioăng nên dựa vào nhiệt độ làm việc, loại lưu chất, hóa chất vệ sinh và tần suất tháo lắp. Nếu chọn sai gioăng, van có thể nhanh bị rò rỉ, đóng mở nặng hoặc gioăng bị chai cứng sau một thời gian sử dụng.

Vì sao cùng một size nhưng van clamp lại không lắp vừa?
Nguyên nhân thường gặp là do khác tiêu chuẩn kết nối. Cùng một tên size nhưng đầu clamp theo DIN, SMS, 3A hoặc ISO có thể có kích thước ferrule và gioăng khác nhau. Vì vậy, chỉ nhìn size danh nghĩa là chưa đủ để xác định van có lắp vừa hay không. Để tránh nhầm lẫn, cần kiểm tra đường kính ngoài ống, đường kính đầu clamp và tiêu chuẩn đang dùng trên hệ thống. Với các hệ thống cũ hoặc không rõ tiêu chuẩn, nên đo thực tế hoặc gửi ảnh để được đối chiếu trước khi mua.

Van bướm vi sinh tay kẹp có thay gioăng được không?
Van bướm vi sinh tay kẹp có thể thay gioăng khi gioăng bị mòn, chai cứng, nứt, biến dạng hoặc không còn đảm bảo độ kín. Đây là một trong những ưu điểm của dòng van vi sinh vì người dùng có thể bảo trì và thay thế chi tiết làm kín mà không nhất thiết phải thay cả van. Khi thay gioăng, cần chọn đúng kích thước, đúng vật liệu và đúng tiêu chuẩn của van. Sau khi lắp lại, nên kiểm tra độ kín và thao tác đóng mở để đảm bảo van vận hành nhẹ, không bị kẹt và không rò rỉ.
