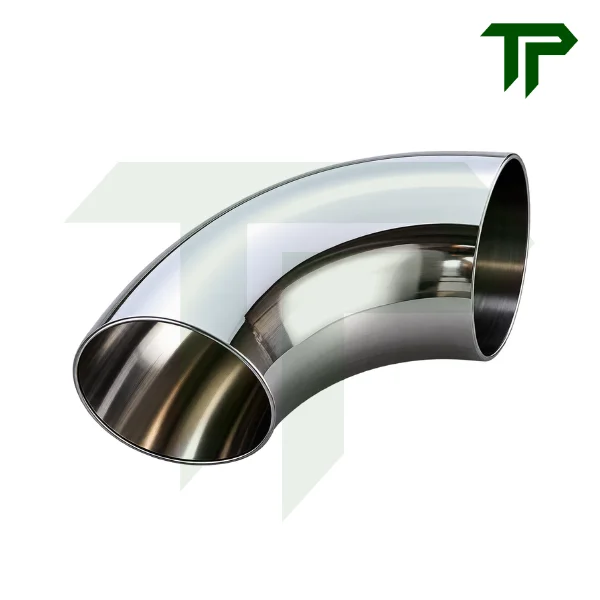

Cút Hàn Inox Vi Sinh

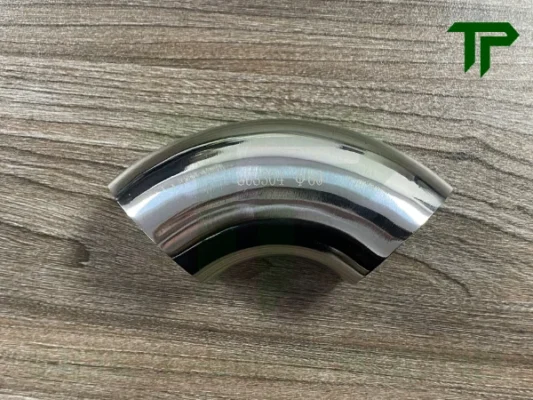

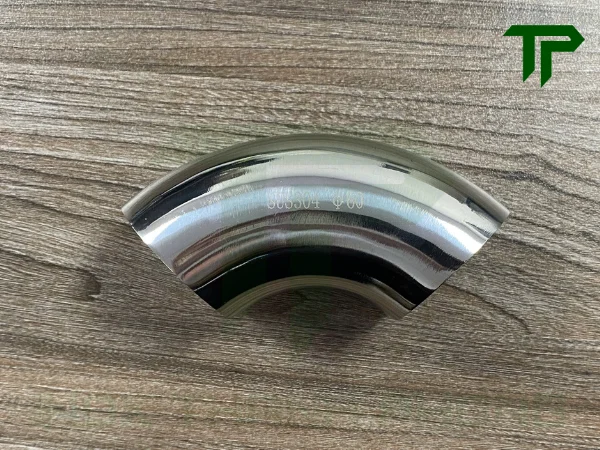

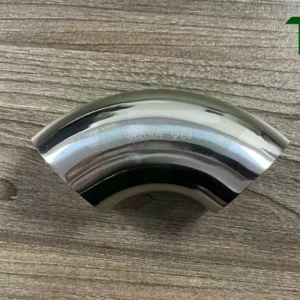

1. Cút hàn inox vi sinh là gì?

Cút hàn inox vi sinh là phụ kiện inox vi sinh dùng để chuyển hướng đường ống một góc 90°, hai đầu được hàn đối đầu trực tiếp với ống inox vi sinh để tạo thành mối nối cố định và chắc chắn. Sản phẩm thường được chế tạo từ inox 304 hoặc inox 316, sử dụng phổ biến trong các hệ thống yêu cầu độ sạch cao.

Cút được sản xuất theo các hệ kích thước vi sinh phổ biến như SMS và DIN, với nhiều đường kính khác nhau để đồng bộ với từng loại ống. Bề mặt trong và ngoài được xử lý, đánh bóng nhẵn, độ nhám có thể đạt khoảng Ra ≤ 0.8 µm, giúp hạn chế lưu chất bám đọng và thuận tiện hơn cho quá trình vệ sinh đường ống.

So với cút clamp inox vi sinh có thể tháo rời, cút hàn 90 độ inox vi sinh được hàn cố định vào đường ống nên phù hợp với các vị trí ít phải tháo lắp. Sản phẩm được sử dụng nhiều trong dây chuyền thực phẩm, sữa, bia – nước giải khát, dược phẩm, mỹ phẩm, nước tinh khiết và hóa chất.

2. Cấu tạo và đặc điểm vật liệu của cút hàn inox vi sinh

Cút hàn inox vi sinh có thiết kế tương đối đơn giản nhưng yêu cầu độ chính xác cao về hình dạng, kích thước, độ dày và chất lượng bề mặt. Những yếu tố này giúp cút có thể hàn đồng bộ với ống inox vi sinh và đảm bảo bề mặt bên trong đường ống sau khi hoàn thiện.

2.1. Cấu tạo của cút hàn inox vi sinh

Cút inox vi sinh có cấu tạo khá đơn giản, gần giống như một đoạn ống inox được uốn cong, bo thành một góc 90°. Hai đầu cút có dạng tròn, thẳng và cùng đường kính để hàn trực tiếp với đường ống inox vi sinh.

Thân cút được tạo thành dạng liền khối, phần cong được bo đều để tạo hướng chuyển tiếp cho dòng lưu chất. Bề mặt trong và ngoài được gia công nhẵn, đồng đều với đặc tính của hệ thống đường ống vi sinh.

2.2. Đặc điểm vật liệu cấu tạo

Cút hàn inox vi sinh thường được chế tạo từ inox 304 hoặc inox 316, đều thuộc nhóm thép không gỉ Austenitic có khả năng tạo hình và hàn tốt. Điểm khác biệt giữa hai vật liệu chủ yếu nằm ở thành phần hợp kim và khả năng chống ăn mòn.

• Inox 304: Thành phần điển hình chứa khoảng 18% Crom và 8% Niken, có khả năng chống ăn mòn tốt trong các môi trường thông thường và được sử dụng rộng rãi cho thiết bị thực phẩm, đồ uống. Đây là lựa chọn phổ biến khi lưu chất không có tính ăn mòn mạnh.
• Inox 316L: Ngoài Cr và Ni còn chứa khoảng 2–3% Molypden, giúp tăng khả năng chống ăn mòn, đặc biệt đối với ăn mòn rỗ và ăn mòn khe trong môi trường có chloride. Hàm lượng carbon thấp của 316L cũng hạn chế kết tủa carbide khi chịu nhiệt trong quá trình hàn, nhờ đó cải thiện khả năng chống ăn mòn liên tinh thể tại vùng ảnh hưởng nhiệt.

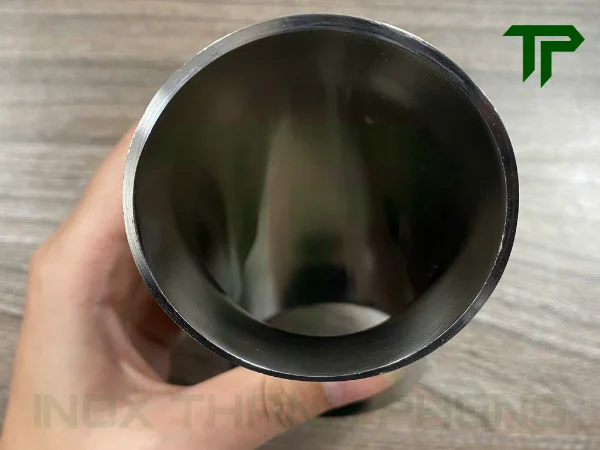

Ngoài vật liệu, bề mặt trong và ngoài của cút còn được đánh bóng nhẵn, độ nhám có thể đạt khoảng Ra ≤ 0.8 µm, giúp hạn chế lưu chất bám lại và thuận tiện hơn cho quá trình vệ sinh đường ống. Độ dày thành cút thường khoảng 1.5 mm hoặc 2 mm tùy kích thước, được lựa chọn đồng bộ với độ dày của ống inox vi sinh để hai đầu có thể hàn đối đầu đều và hạn chế chênh lệch thành ống tại vị trí mối nối.

3. Thông số kỹ thuật và bảng kích thước cút hàn inox vi sinh

Cút hàn inox vi sinh được sản xuất với nhiều kích thước khác nhau để phù hợp với từng hệ thống đường ống. Khi lựa chọn cần chú ý đến vật liệu, tiêu chuẩn, đường kính ngoài và độ dày thành cút để đảm bảo đồng bộ với ống trước khi hàn.

3.1. Thông số kỹ thuật của cút hàn inox vi sinh

Các thông số cơ bản của cút hàn inox vi sinh gồm:

• Vật liệu: Inox 304 hoặc inox 316.
• Kiểu cút: Cút cong 90°.
• Kích thước: Ø12.7 – Ø219 mm.
• Tiêu chuẩn: DIN, SMS.
• Kiểu kết nối: Hàn đối đầu trực tiếp với ống inox vi sinh.
• Độ dày: 1.5 mm hoặc 2 mm tùy kích thước.
• Bề mặt: Được xử lý và đánh bóng nhẵn, phù hợp với hệ thống đường ống vi sinh.
• Độ nhám bề mặt: Có thể đạt Ra ≤ 0.8 µm.
• Môi trường sử dụng: Thực phẩm, đồ uống, sữa, dược phẩm, hóa chất và các loại lưu chất phù hợp với vật liệu inox.
• Xuất xứ: Trung Quốc.

3.2. Bảng kích thước cút hàn inox vi sinh

Kích thước cút hàn cần đồng bộ với đường kính ngoài và chiều dày của ống để hai đầu có thể căn chỉnh chính xác khi hàn đối đầu. Trong hệ thống đường ống vi sinh, DIN và SMS là hai hệ kích thước thường gặp:

• Tiêu chuẩn DIN: DIN là viết tắt của “Deutsches Institut für Normung”, nghĩa là Viện Tiêu chuẩn hóa Đức. Đối với đường ống inox vi sinh, DIN 11850 là tiêu chuẩn quen thuộc, quy định về kích thước và yêu cầu kỹ thuật của ống sử dụng trong ngành thực phẩm, hóa chất và dược phẩm. Kích thước DIN thường được gọi theo DN như DN15, DN20, DN25, DN32, DN40, DN50…
• Tiêu chuẩn SMS: SMS là viết tắt của “Swedish Metric Standard”, tức hệ tiêu chuẩn kích thước của Thụy Điển, được sử dụng phổ biến trong ngành thực phẩm, sữa và đồ uống. Kích thước SMS thường được xác định theo đường kính ngoài của ống, với các size phổ biến như Ø25, Ø38, Ø51, Ø63.5, Ø76.1 và Ø101.6 mm.

Do DIN và SMS có dãy đường kính ngoài khác nhau, khi lựa chọn cút hàn cần kiểm tra đúng tiêu chuẩn, đường kính ngoài và độ dày thành ống để cút có thể hàn đồng bộ với đường ống.

Lưu ý: Bảng kích thước trên chỉ mang tính tham khảo, thông số thực tế của cút hàn inox vi sinh có thể thay đổi tùy theo tiêu chuẩn sản xuất, nhà cung cấp, vật liệu và từng lô hàng. Khi đặt mua, nên kiểm tra trực tiếp đường kính ngoài, độ dày thành cút và tiêu chuẩn đường ống đang sử dụng để đảm bảo cút có thể hàn đồng bộ và chính xác với hệ thống hiện có.

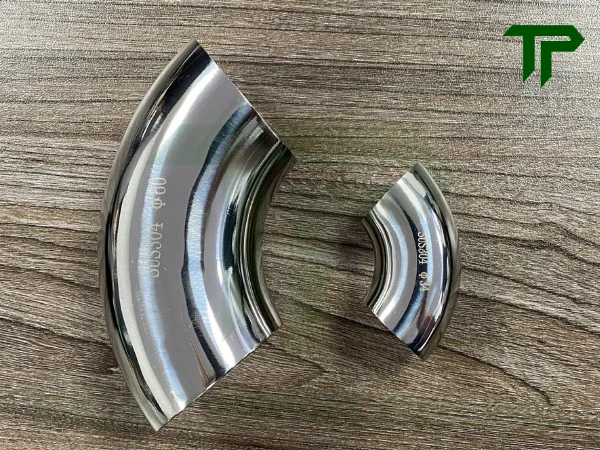

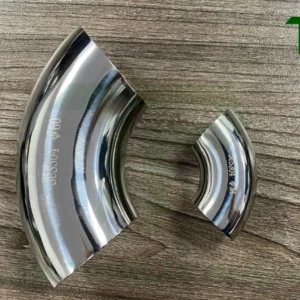

4. Cút hàn inox vi sinh được lắp vào đường ống như thế nào?

Cút hàn inox vi sinh được hàn đối đầu trực tiếp với ống inox vi sinh để tạo thành một mối nối cố định trên đường ống. Để mối hàn đồng đều và hạn chế tạo gờ bên trong, cút cần có đường kính ngoài và độ dày tương thích với ống đang sử dụng.

4.1. Các bước lắp cút hàn vào đường ống

Quá trình lắp đặt cần căn chỉnh chính xác trước khi hàn để đảm bảo cút đúng hướng và hai mép hàn đồng đều. Các bước cơ bản gồm:

• Bước 1 – Kiểm tra kích thước: Xác định đường kính ngoài và độ dày của cút có phù hợp với ống inox vi sinh hay không. Hai đầu hàn cần được làm sạch trước khi lắp.
• Bước 2 – Căn chỉnh vị trí: Đặt cút đúng hướng chuyển 90° theo thiết kế đường ống, đồng thời căn hai mép cút và ống đồng tâm để hạn chế chênh bậc ở mặt trong.
• Bước 3 – Hàn đính cố định: Hàn đính tại một số vị trí để giữ cút không bị dịch chuyển trong quá trình thực hiện mối hàn chính.
• Bước 4 – Hàn hoàn thiện: Cút inox vi sinh thường được hàn bằng phương pháp TIG hoặc hàn orbital. Khí Argon có thể được sử dụng để bảo vệ mặt trong mối hàn, hạn chế oxy hóa trong quá trình gia nhiệt.
• Bước 5 – Xử lý sau khi hàn: Sau khi mối hàn hoàn thiện, cần làm sạch vùng cháy màu, loại bỏ ba via hoặc phần kim loại dư và xử lý bề mặt mối hàn theo yêu cầu của hệ thống.

4.2. Lưu ý khi hàn cút inox vi sinh

Hàn cút inox vi sinh không chỉ yêu cầu mối nối chắc chắn mà còn phải đảm bảo chất lượng bề mặt bên trong đường ống. Vì vậy, công việc này nên được thực hiện bởi thợ hàn có chuyên môn và kinh nghiệm với inox vi sinh, đồng thời tuân thủ đầy đủ các biện pháp an toàn trong quá trình thi công.

• Đảm bảo an toàn khi hàn: Người thực hiện cần sử dụng đầy đủ thiết bị bảo hộ, kiểm tra nguồn điện, khí Argon và khu vực làm việc trước khi tiến hành hàn.
• Căn chỉnh chính xác trước khi hàn: Hai đầu cút và ống phải đồng tâm, hạn chế lệch mép hoặc chênh độ dày quá lớn tại vị trí nối.
• Kiểm soát nhiệt và khí bảo vệ: Quá trình hàn cần kiểm soát nhiệt phù hợp và sử dụng khí bảo vệ khi cần thiết để hạn chế oxy hóa, biến màu và ảnh hưởng đến bề mặt inox.
• Không để ba via trong lòng ống: Phần kim loại dư hoặc gờ mối hàn nhô vào bên trong có thể tạo điểm bám lưu chất và gây khó khăn cho quá trình vệ sinh.
• Mối hàn phải được xử lý sau khi hoàn thiện: Vùng cháy màu và oxit hình thành trong quá trình hàn cần được làm sạch. Tùy yêu cầu hệ thống, mối hàn có thể tiếp tục được mài, đánh bóng hoặc xử lý thụ động hóa để phục hồi bề mặt inox và tạo độ nhẵn đồng đều với đường ống.

Đặc biệt với các hệ thống thực phẩm, đồ uống, sữa hoặc dược phẩm, chất lượng mối hàn ảnh hưởng trực tiếp đến khả năng vệ sinh của đường ống. Vì vậy, không nên chỉ kiểm tra độ chắc của mối hàn mà cần kiểm tra cả độ nhẵn, tình trạng oxy hóa và phần mối nối phía trong ống trước khi đưa hệ thống vào sử dụng.

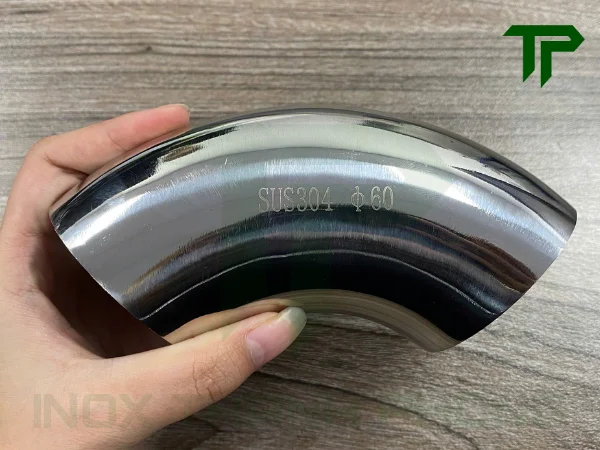

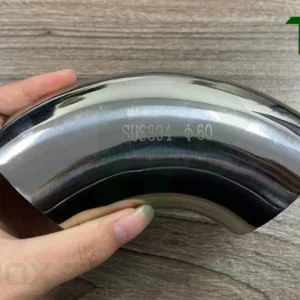

5. Ưu điểm và hạn chế của cút hàn inox vi sinh

Cút hàn inox vi sinh được sử dụng phổ biến trong các tuyến ống cố định nhờ kết cấu gọn, mối nối chắc chắn và bề mặt phù hợp với hệ thống yêu cầu vệ sinh cao. Tuy nhiên, do liên kết bằng phương pháp hàn nên sản phẩm cũng có một số hạn chế nhất định trong quá trình lắp đặt và bảo trì.

5.1. Ưu điểm của cút hàn inox vi sinh

Một số ưu điểm nổi bật của cút hàn inox vi sinh gồm:

• Liên kết chắc chắn với đường ống: Cút được hàn trực tiếp với ống inox vi sinh, tạo thành mối nối cố định và hạn chế nguy cơ lỏng mối nối trong quá trình vận hành.
• Độ kín cao: Khi mối hàn được thực hiện đúng kỹ thuật, vị trí kết nối không cần sử dụng gioăng nên giảm được một điểm có khả năng rò rỉ trên đường ống.
• Bề mặt nhẵn, dễ vệ sinh: Mặt trong và ngoài của cút được xử lý nhẵn, độ nhám có thể đạt khoảng Ra ≤ 0.8 µm, phù hợp với các hệ thống cần hạn chế bám cặn và vệ sinh thường xuyên.
• Khả năng chống ăn mòn tốt: Vật liệu inox 304 hoặc inox 316 giúp cút làm việc ổn định trong nhiều môi trường thực phẩm, đồ uống, dược phẩm, nước sạch và hóa chất phù hợp.
• Kết cấu gọn: Không sử dụng thêm cùm clamp, gioăng hoặc bộ phận nối rời tại vị trí cút, nhờ đó tuyến ống sau khi hoàn thiện có kết cấu khá gọn.

5.2. Hạn chế của cút hàn inox vi sinh

Bên cạnh các ưu điểm trên, cút hàn cũng có một số hạn chế cần cân nhắc trước khi lựa chọn:

• Không tháo lắp nhanh: Sau khi hàn, cút trở thành một phần cố định của đường ống. Khi cần thay thế hoặc điều chỉnh vị trí, thường phải cắt mối hàn và thi công lại.
• Yêu cầu thợ hàn có chuyên môn: Chất lượng mối nối phụ thuộc nhiều vào tay nghề và quy trình hàn. Với hệ thống vi sinh, người thực hiện cần kiểm soát tốt độ đồng tâm, nhiệt hàn và bề mặt phía trong mối nối.
• Mối hàn cần được xử lý sau thi công: Vùng cháy màu, oxit hoặc ba via hình thành khi hàn cần được làm sạch và xử lý phù hợp để duy trì độ nhẵn và khả năng chống ăn mòn của inox.
• Khó bảo trì hơn kết nối clamp: Tại những vị trí cần tháo vệ sinh hoặc thay đổi thiết bị thường xuyên, cút hàn kém thuận tiện hơn so với cút clamp có thể tháo rời bằng cùm kẹp.

6. So sánh cút hàn inox vi sinh và chếch inox vi sinh

Cút hàn và chếch inox vi sinh đều là phụ kiện dùng để thay đổi hướng của đường ống và được hàn trực tiếp với ống inox vi sinh. Điểm khác biệt chính nằm ở góc chuyển hướng, trong đó cút tạo góc 90° còn chếch tạo góc 45°, vì vậy mỗi loại sẽ phù hợp với cách bố trí đường ống khác nhau.

7. Địa chỉ cung cấp cút hàn inox vi sinh

Khi lựa chọn cút hàn inox vi sinh, ngoài vật liệu và kích thước cần kiểm tra đúng đường kính ngoài, độ dày và hệ tiêu chuẩn DIN hoặc SMS của đường ống đang sử dụng. Điều này giúp cút đồng bộ với ống và thuận tiện hơn khi thực hiện hàn đối đầu.

Inox Thanh Phong cung cấp cút hàn inox vi sinh phục vụ các hệ thống thực phẩm, đồ uống, sữa, dược phẩm, hóa chất và nhiều dây chuyền sử dụng đường ống inox vi sinh. Một số chính sách và lợi thế khi đặt hàng gồm:

• Đa dạng vật liệu: Cung cấp cút inox 304 và inox 316L, phù hợp với nhiều môi trường lưu chất khác nhau.
• Nhiều kích thước: Có các size theo hệ DIN, SMS, đáp ứng nhiều đường kính ống inox vi sinh.
• Tư vấn đúng kích thước: Hỗ trợ đối chiếu đường kính ngoài, độ dày thành ống và tiêu chuẩn để hạn chế chọn nhầm cút.
• Kiểm tra hàng trước khi giao: Kiểm tra ngoại quan, kích thước và bề mặt sản phẩm trước khi bàn giao.
• CO-CQ và chứng từ đầy đủ: Hỗ trợ cung cấp CO-CQ, chứng từ nguồn gốc và chất lượng theo sản phẩm hoặc lô hàng.
• Xuất hóa đơn VAT: Cung cấp hóa đơn VAT đầy đủ theo quy định cho doanh nghiệp, nhà máy và các đơn hàng dự án.
• Giao hàng toàn quốc: Hỗ trợ đóng gói và vận chuyển đến khách hàng tại nhiều tỉnh thành.

Để nhận đúng sản phẩm, khách hàng nên cung cấp trước đường kính ngoài của ống, độ dày, vật liệu inox 304 hay 316L và tiêu chuẩn DIN/SMS. Với các hệ thống đang sử dụng phụ kiện có sẵn, có thể cung cấp thêm kích thước thực tế để đối chiếu trước khi đặt hàng.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

8. Câu hỏi thường gặp về cút hàn inox vi sinh

Cút hàn inox vi sinh nên chọn inox 304 hay inox 316L?
Inox 304 phù hợp với thực phẩm, đồ uống, nước sạch và các môi trường có mức độ ăn mòn không cao. Inox 316L có khả năng chống ăn mòn tốt hơn, phù hợp với hóa chất, dược phẩm hoặc những hệ thống yêu cầu vật liệu cao hơn.

Cút hàn inox vi sinh có những kích thước nào?
Cút được sản xuất với nhiều kích thước theo các hệ tiêu chuẩn như DIN và SMS. Khi lựa chọn nên kiểm tra thêm đường kính ngoài Ø và độ dày thành ống để đảm bảo cút đồng bộ với đường ống cần hàn.

Cút hàn inox vi sinh có tháo ra sử dụng lại được không?
Cút được hàn cố định trực tiếp vào đường ống nên không thể tháo nhanh như cút clamp. Nếu cần tháo ra thường phải cắt tại vị trí mối hàn và xử lý lại đầu ống trước khi lắp đặt tiếp.

Cút hàn inox vi sinh thường được hàn bằng phương pháp nào?
Phương pháp hàn TIG được sử dụng phổ biến cho đường ống inox vi sinh. Quá trình hàn nên được thực hiện bởi người có chuyên môn, đồng thời mối hàn cần được làm sạch và xử lý bề mặt sau khi hoàn thiện.

Cút hàn và cút clamp inox vi sinh loại nào tốt hơn?
Cút hàn phù hợp với những đoạn đường ống cố định, ít phải tháo lắp. Cút clamp phù hợp hơn tại các vị trí cần tháo vệ sinh, kiểm tra hoặc bảo trì thường xuyên.

Cút hàn inox vi sinh và chếch inox vi sinh khác nhau như thế nào?
Cút hàn thông thường tạo góc chuyển hướng 90°, trong khi chếch inox vi sinh tạo góc 45°. Việc lựa chọn phụ thuộc vào hướng đi và cách bố trí thực tế của đường ống.

Khi mua cút hàn inox vi sinh cần cung cấp thông số gì?
Nên cung cấp tối thiểu đường kính ngoài của ống, độ dày thành ống, vật liệu inox 304 hoặc inox 316L và tiêu chuẩn DIN hoặc SMS để lựa chọn đúng sản phẩm.
