Cột Lọc Vuông Inox Vi Sinh

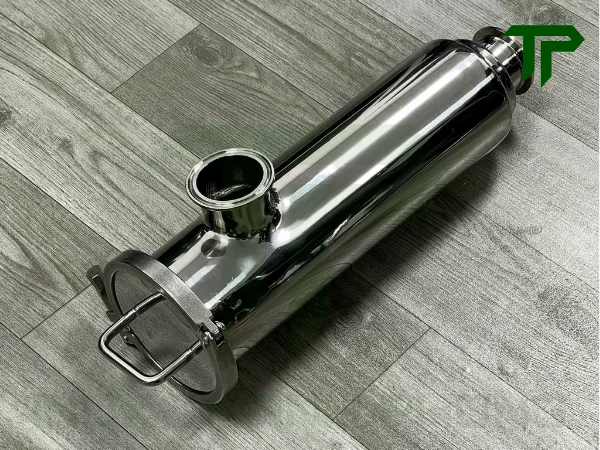

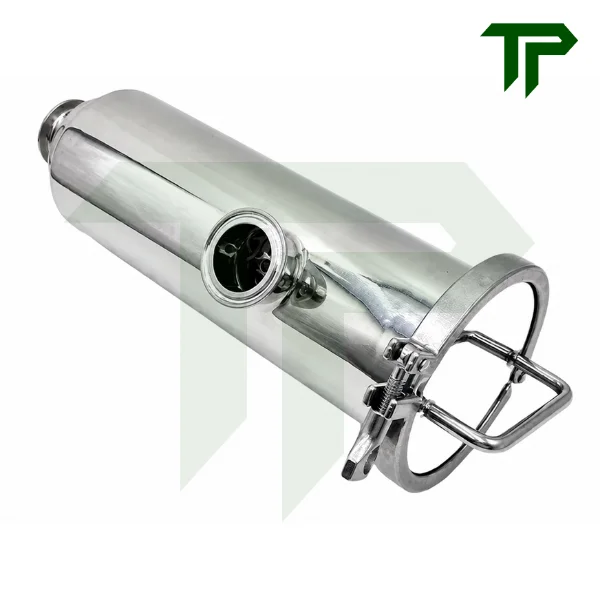

1. Cột lọc vuông inox vi sinh là gì?

Cột lọc vuông inox vi sinh là thiết bị lọc vi sinh được lắp trên đường ống để giữ lại cặn, tạp chất và các hạt rắn có kích thước lớn hơn mắt lưới lọc, trước khi lưu chất tiếp tục đi đến thiết bị hoặc công đoạn phía sau.

Khác với cột lọc thẳng inox vi sinh có hai đầu kết nối nằm trên cùng một trục, cột lọc vuông được thiết kế với hai đầu kết nối bố trí vuông góc với nhau: một đầu nằm ở phía dưới thân, đầu còn lại nằm ngang bên hông. Đây là đặc điểm nhận diện chính và cũng là lý do sản phẩm được gọi là cột lọc vuông inox vi sinh.

Cột lọc vuông thường được chế tạo từ inox 304 hoặc inox 316, kết hợp gioăng làm kín và kết nối clamp để thuận tiện cho việc tháo nắp, lấy lõi lọc ra vệ sinh hoặc thay thế. Nhờ đó, sản phẩm phù hợp với các hệ thống cần lọc cặn nhưng vẫn yêu cầu tháo lắp nhanh và vệ sinh định kỳ.

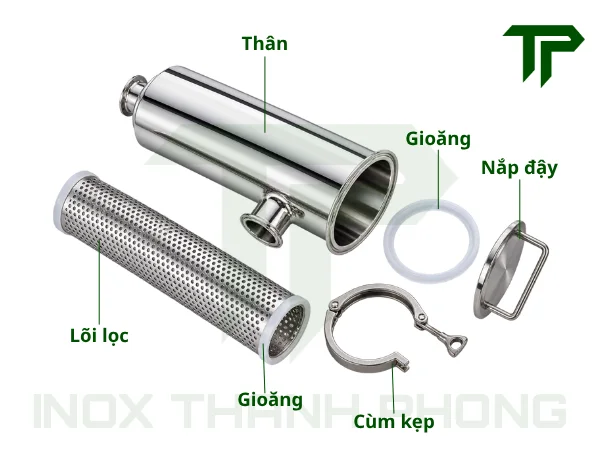

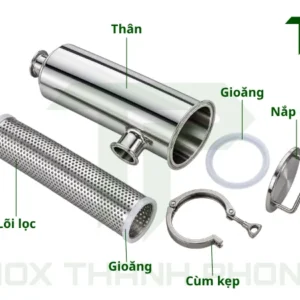

2. Cấu tạo của cột lọc vuông inox vi sinh

Cột lọc vuông inox vi sinh có cấu tạo gồm phần thân, lõi lọc, nắp đậy, gioăng làm kín và cùm kẹp clamp. Các bộ phận được thiết kế tháo rời để thuận tiện khi cần mở cột lọc, lấy lõi ra vệ sinh hoặc thay thế.

• Phần thân: Là lớp vỏ inox dạng trụ bao bên ngoài lõi lọc. Trên thân có hai đầu kết nối bố trí vuông góc với nhau, một đầu nằm phía dưới và một đầu nằm ngang bên hông để kết nối với đường ống bằng clamp. Phía trên thân được thiết kế dạng mặt clamp để lắp với nắp đậy.
• Phần lõi lọc: Có dạng ống trụ dài, được tạo từ tấm inox đục nhiều lỗ tròn và cuộn thành hình ống. Bên trong phần ống đục lỗ có thêm lưới inox với kích thước mắt lưới tùy chọn, đây là bộ phận trực tiếp giữ lại cặn và tạp chất khi lưu chất đi qua.
• Nắp đậy: Được lắp ở phía trên thân cột lọc theo kiểu clamp. Nắp có tay cầm giúp thao tác tháo mở thuận tiện hơn khi cần kiểm tra hoặc vệ sinh lõi bên trong.
• Gioăng làm kín: Cột lọc sử dụng 3 gioăng, trong đó 2 gioăng được đặt ở hai đầu của lõi lọc để làm kín và giữ lõi đúng vị trí, gioăng còn lại nằm giữa phần thân và nắp đậy để hạn chế rò rỉ lưu chất ra ngoài.
• Cùm kẹp clamp: Được lắp tại vị trí ghép giữa thân và nắp đậy, có nhiệm vụ siết chặt hai bộ phận lại với nhau. Khi cần vệ sinh, chỉ cần tháo cùm kẹp để mở nắp và lấy lõi lọc ra bên ngoài.

Điểm đáng chú ý trong cấu tạo của cột lọc vuông là lõi lọc được kẹp cố định giữa phần thân và nắp thông qua hai gioăng ở hai đầu, trong khi phần nắp có thể tháo nhanh bằng cùm clamp. Nhờ đó, việc tiếp cận lõi để vệ sinh, kiểm tra hoặc thay lưới lọc được thực hiện tương đối thuận tiện.

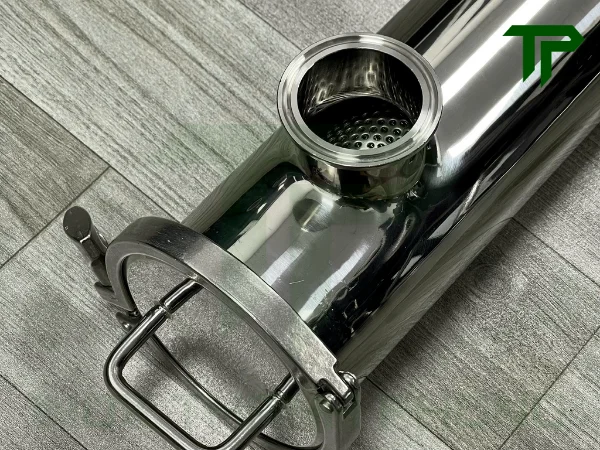

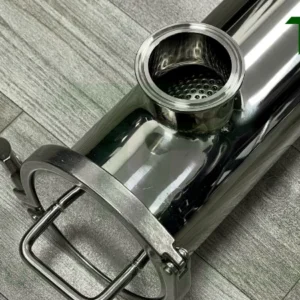

3. Đặc điểm vật liệu cấu tạo của cột lọc vuông inox vi sinh

Cột lọc vuông inox vi sinh nổi bật ở sự kết hợp giữa vật liệu thép không gỉ, hệ gioăng Silicone và lõi lọc có thể tháo rời. Mỗi bộ phận đảm nhiệm một vai trò riêng, từ tạo độ bền cho thân cột, duy trì độ kín tại các vị trí ghép nối cho đến quyết định khả năng giữ cặn của thiết bị.

8.1 Ưu điểm vật liệu inox mang lại

Cột lọc vuông inox vi sinh được chế tạo chủ yếu từ thép không gỉ inox 304 hoặc inox 316. Đây đều là các loại inox thuộc nhóm Austenitic, có độ bền cơ học tốt, khả năng chống gỉ cao và bề mặt có thể được gia công, đánh bóng nhẵn để phù hợp với những hệ thống yêu cầu vệ sinh.

Những đặc điểm nổi bật mà vật liệu inox mang lại gồm:

• Khả năng chịu lực tốt: Inox có độ cứng kết hợp với độ dẻo dai phù hợp, giúp phần thân, nắp và lõi lọc duy trì hình dạng ổn định khi chịu tác động của áp suất và dòng lưu chất trong quá trình vận hành.
• Khả năng chịu nhiệt tốt: Inox 304 và inox 316 có khả năng duy trì tính chất cơ học trong điều kiện nhiệt độ tương đối cao. Tuy nhiên, nhiệt độ vận hành của toàn bộ cột lọc không chỉ phụ thuộc vào inox mà còn phải căn cứ vào giới hạn nhiệt của gioăng Silicone và các chi tiết làm kín.
• Khả năng chống ăn mòn: Cả inox 304 và inox 316 đều có khả năng chống oxy hóa và chống ăn mòn tốt trong nhiều môi trường. Trong đó, inox 316 có thêm molypden nên khả năng chống ăn mòn tốt hơn inox 304, phù hợp với những hệ thống có điều kiện lưu chất khắt khe hơn.
• Bề mặt nhẵn, thuận tiện vệ sinh: Inox không cần sử dụng lớp sơn chống gỉ trên bề mặt. Các chi tiết tiếp xúc lưu chất có thể được đánh bóng nhẵn, giúp hạn chế vị trí bám cặn và thuận tiện hơn khi tháo cột lọc ra vệ sinh định kỳ.

Một điểm đáng chú ý với cột lọc vuông inox 316 là giá vật liệu này hiện chịu ảnh hưởng khá lớn từ biến động của nguyên liệu hợp kim. Trong khoảng 6 tháng, giá ferromolybdenum tại Trung Quốc đã tăng từ khoảng 262.000 lên 339.000 CNY/tấn, tương đương gần 29,4%. Khi giá molypden tăng mạnh, cùng với niken duy trì ở vùng cao và phụ phí hợp kim tăng, giá thành inox 316L cũng chịu áp lực điều chỉnh theo.

Tại kho hiện tại, cột lọc inox 316 cùng các dòng ống, phụ kiện, van và bơm inox 316 đã có lô hàng mới về từ ngày 15/8. Do đây là hàng nhập theo mặt bằng nguyên liệu mới, giá bán trong tháng 8 đã được điều chỉnh so với các lô hàng tồn kho trước đó. Vì vậy, với những sản phẩm inox 316, khách hàng nên kiểm tra lại giá tại thời điểm đặt hàng để nhận mức báo giá đúng theo lô hàng hiện có.

3.2 Gioăng Silicone giúp duy trì độ kín cho cột lọc

Cột lọc vuông inox vi sinh sử dụng gioăng Silicone, gồm 2 gioăng bố trí ở hai đầu lõi lọc và 1 gioăng nằm giữa phần thân với nắp đậy. Các gioăng này có nhiệm vụ tạo độ kín tại những vị trí lắp ghép, giúp hạn chế lưu chất rò ra ngoài và đồng thời giữ lõi lọc ổn định trong quá trình vận hành.

Silicone có đặc tính mềm, dẻo và đàn hồi tốt, nên khi cùm clamp được siết chặt, gioăng có thể ép sát vào bề mặt kim loại và bù lại những khe hở nhỏ giữa các chi tiết. Nhờ đó, khả năng làm kín của cột lọc được duy trì tốt hơn ngay cả khi thiết bị thường xuyên phải tháo mở để vệ sinh lõi.

Vật liệu Silicone cũng phù hợp với dải nhiệt làm việc của cột lọc, khoảng -50°C đến 150°C, đồng thời có thể sử dụng trong môi trường nước và một số axit loãng, kiềm loãng hoặc dung môi phù hợp. Trong quá trình bảo trì, gioăng có thể được kiểm tra và thay thế riêng nếu xuất hiện tình trạng chai cứng, nứt, rách hoặc biến dạng.

4. Thông số kỹ thuật và bảng kích thước cột lọc vuông inox vi sinh

Cột lọc vuông inox vi sinh được thiết kế với hai đầu kết nối bố trí vuông góc, sử dụng kết nối clamp để lắp vào hệ thống đường ống. Sản phẩm có hai lựa chọn vật liệu inox 304 và inox 316, kết hợp lõi lọc inox bên trong để giữ lại cặn và tạp chất trong dòng lưu chất.

4.1 Thông số kỹ thuật cột lọc vuông inox vi sinh

• Chất liệu thân: Inox 304, inox 316.
• Kích thước có sẵn: Φ38, Φ51.
• Kích thước mắt lưới: 20 mesh (khoảng 0,8 mm) hoặc 50 mesh (khoảng 0,3 mm).
• Nhiệt độ làm việc: -50°C – 150°C.
• Áp lực làm việc: 6 – 10 bar.
• Kiểu kết nối: Clamp.
• Lõi lọc: Dạng trụ, sử dụng inox đục lỗ kết hợp lưới inox.
• Gioăng làm kín: Silicone.
• Môi trường làm việc: Nước, hóa chất và các lưu chất phù hợp.
• Xuất xứ: Trung Quốc.

4.2 Bản vẽ và bảng kích thước cột lọc vuông inox vi sinh

Trên bản vẽ kỹ thuật, các ký hiệu kích thước được xác định như sau:

• A: Chiều dài tổng thể của cột lọc.
• B: Đường kính thân cột lọc.
• C: Đường kính đầu nối.
• D: Đường kính mặt clamp.

Lưu ý: Các thông số và kích thước trên mang tính tham khảo, có thể có sai số tùy theo từng lô sản phẩm. Giá sản phẩm chưa bao gồm thuế VAT và phí vận chuyển; khách hàng nên xác nhận lại thông số và báo giá tại thời điểm đặt hàng.

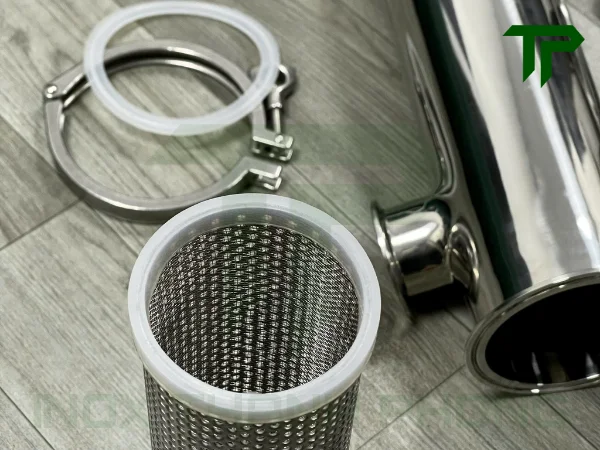

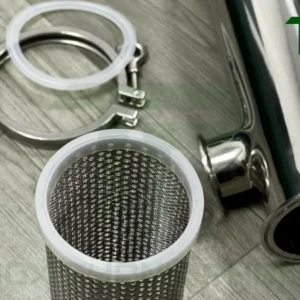

5. Lõi lọc 20 mesh, 50 mesh, 80 mesh và 100 mesh khác nhau như thế nào?

Sự khác nhau giữa lõi lọc 20 mesh, 50 mesh, 80 mesh và 100 mesh nằm chủ yếu ở kích thước mắt lưới và mức độ giữ cặn. Số Mesh càng lớn thì mắt lưới càng nhỏ, khả năng giữ lại các hạt cặn mịn càng tốt; ngược lại, Mesh thấp hơn sẽ có độ thoáng lớn hơn và cho lưu chất đi qua dễ hơn.

• Lõi lọc 20 mesh: Kích thước mắt lưới khoảng 0,841 mm, phù hợp với nhu cầu lọc thô và giữ lại các hạt cặn có kích thước lớn. Mắt lưới lớn nên lưu chất đi qua thông thoáng hơn và lõi ít bị nghẹt nhanh.
• Lõi lọc 50 mesh: Kích thước mắt lưới khoảng 0,297 mm, nhỏ hơn 20 mesh nên có khả năng giữ lại các hạt cặn nhỏ hơn. Đây là mức lọc trung bình, cân bằng khá tốt giữa khả năng giữ cặn và độ thông thoáng của dòng chảy.
• Lõi lọc 80 mesh: Kích thước mắt lưới khoảng 0,177 mm, phù hợp khi cần giữ các hạt cặn mịn hơn so với 50 mesh. Tuy nhiên, cặn cũng dễ tích tụ trên bề mặt lõi hơn nên cần chú ý vệ sinh định kỳ.
• Lõi lọc 100 mesh: Kích thước mắt lưới khoảng 0,149 mm, là mức lọc mịn hơn trong bốn lựa chọn trên. Loại này có khả năng giữ các hạt nhỏ hơn, nhưng đồng thời cũng dễ tăng trở lực và làm giảm lưu lượng khi bề mặt lưới bị bám cặn.

Lưu ý: Mesh càng cao không có nghĩa là càng phù hợp trong mọi trường hợp. Nếu hệ thống chỉ cần giữ cặn lớn nhưng lại sử dụng 100 mesh, lõi có thể nhanh bị bít cặn và làm giảm lưu lượng không cần thiết. Ngược lại, nếu cần giữ các hạt nhỏ mà chỉ dùng 20 mesh thì một phần tạp chất vẫn có thể đi qua.

6. Cột lọc vuông khác cột lọc thẳng như thế nào?

Cột lọc vuông và cột lọc thẳng đều dùng để giữ lại cặn, tạp chất trong dòng lưu chất, đồng thời đều sử dụng thân inox, lõi lọc và kết nối clamp. Điểm khác nhau chủ yếu nằm ở cách bố trí đầu nối, cấu tạo phần thân và cách cố định lõi lọc bên trong.

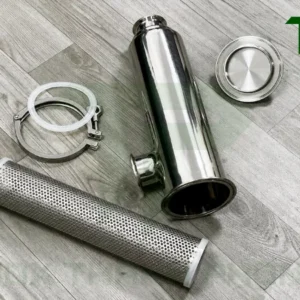

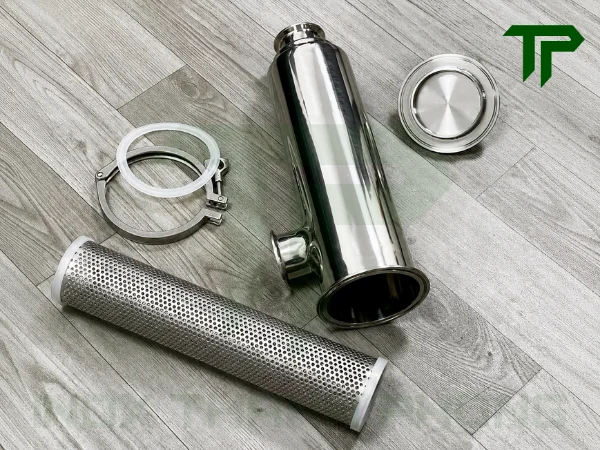

7. Cách vệ sinh và bảo dưỡng cột lọc vuông inox vi sinh

Để cột lọc vuông inox vi sinh duy trì khả năng giữ cặn và hạn chế tình trạng giảm lưu lượng, cần vệ sinh lõi lọc và kiểm tra các chi tiết làm kín theo định kỳ. Quá trình bảo dưỡng không quá phức tạp vì phần nắp, lõi lọc và gioăng đều có thể tháo rời thông qua kết nối clamp.

• Dừng hệ thống và xả hết áp suất: Trước khi tháo cột lọc, cần ngừng dòng lưu chất và bảo đảm bên trong thiết bị không còn áp suất. Đây là bước bắt buộc để tránh lưu chất phun ra khi tháo cùm clamp.
• Tháo cùm clamp và mở nắp: Nới cùm kẹp tại vị trí nối giữa thân và nắp đậy, sau đó nhấc nắp ra để tiếp cận lõi lọc bên trong.
• Lấy lõi lọc ra ngoài: Tháo lõi khỏi thân cột và kiểm tra mức độ bám cặn trên phần ống đục lỗ cũng như tấm lưới inox. Nếu cặn bám dày, cần vệ sinh kỹ trước khi lắp lại.
• Vệ sinh lõi lọc: Có thể rửa bằng nước sạch hoặc dung dịch vệ sinh phù hợp với loại lưu chất đã sử dụng. Khi làm sạch lưới, không nên dùng vật cứng hoặc tác động quá mạnh làm móp lõi, rách lưới hoặc biến dạng mắt Mesh.
• Vệ sinh phần thân và nắp: Cặn có thể bám trên thành trong của thân, đáy cột hoặc nắp đậy. Các vị trí này cần được rửa sạch để tránh cặn cũ quay trở lại dòng lưu chất sau khi lắp lại.
• Kiểm tra gioăng: Quan sát 2 gioăng ở hai đầu lõi và gioăng giữa thân với nắp. Nếu gioăng bị chai, nứt, rách hoặc biến dạng thì nên thay mới để tránh rò rỉ và bảo đảm lõi được giữ đúng vị trí.
• Kiểm tra tình trạng lõi và lưới: Nếu lõi bị móp, lưới rách, bung hoặc mắt lưới biến dạng nhiều thì không nên tiếp tục sử dụng. Khi đó cần thay lõi hoặc lưới phù hợp với mức Mesh yêu cầu.
• Lắp lại đúng vị trí: Đặt lõi và các gioăng về đúng vị trí, đóng nắp rồi siết cùm clamp chắc chắn. Cần kiểm tra để gioăng không bị lệch hoặc kẹp mép trong quá trình siết.
• Kiểm tra sau khi vận hành lại: Cho hệ thống hoạt động từ từ và quan sát vị trí nắp clamp, các đầu nối và lưu lượng qua cột lọc. Nếu có rò rỉ hoặc lưu lượng vẫn thấp bất thường, cần dừng hệ thống và kiểm tra lại lõi, gioăng và cách lắp.

Tần suất vệ sinh phụ thuộc vào lượng cặn trong lưu chất, kích thước Mesh và thời gian vận hành. Lõi 80 mesh hoặc 100 mesh có mắt lưới nhỏ hơn nên thường tích tụ cặn nhanh hơn lõi 20 mesh hoặc 50 mesh trong cùng điều kiện. Vì vậy, nên xây dựng chu kỳ kiểm tra theo tình trạng vận hành thực tế thay vì chờ đến khi cột lọc bị nghẹt hoàn toàn mới vệ sinh.

8. Ứng dụng của cột lọc vuông inox vi sinh

Cột lọc vuông inox vi sinh được sử dụng tại những vị trí cần giữ lại cặn, tạp chất hoặc các hạt rắn trước khi lưu chất đi sang công đoạn tiếp theo. Nhờ thân inox 304/316, lõi lọc có thể thay đổi kích thước Mesh và kết nối clamp tháo lắp nhanh, thiết bị phù hợp với nhiều hệ thống cần vệ sinh và kiểm tra định kỳ.

• Ngành thực phẩm: Dùng để giữ lại cặn, mảnh vụn hoặc tạp chất trong các đường ống dẫn nguyên liệu, nước chế biến, nước rửa và các lưu chất thực phẩm phù hợp trước khi đi vào thiết bị phía sau.
• Ngành đồ uống, bia và sữa: Có thể lắp trên các tuyến dẫn nước, nguyên liệu lỏng hoặc lưu chất trong quá trình sản xuất để hạn chế cặn đi vào bơm, van, thiết bị trao đổi nhiệt hoặc các công đoạn cần kiểm soát độ sạch tốt hơn.
• Ngành dược phẩm và mỹ phẩm: Cột lọc được sử dụng trên những hệ thống cần loại bỏ các hạt rắn có kích thước không mong muốn trước khi lưu chất tiếp tục sang bồn, thiết bị phối trộn hoặc công đoạn xử lý tiếp theo.
• Hệ thống nước: Phù hợp để lọc cặn trong các đường ống nước sạch, nước công nghệ hoặc nước tuần hoàn. Tùy mức độ cặn có thể lựa chọn lõi 20 mesh, 50 mesh, 80 mesh hoặc 100 mesh.
• Hệ thống hóa chất: Với các loại hóa chất tương thích với inox 304/316 và gioăng Silicone, cột lọc có thể được sử dụng để giữ lại cặn hoặc tạp chất rắn trước khi lưu chất đi vào thiết bị khác. Khi môi trường có tính ăn mòn cao hơn, cần lựa chọn vật liệu inox phù hợp.
• Trước các thiết bị cần hạn chế cặn: Cột lọc có thể được bố trí trước bơm, van, lưu lượng kế, thiết bị trao đổi nhiệt hoặc các chi tiết có khe nhỏ nhằm giảm lượng tạp chất rắn đi vào bên trong thiết bị.

9. Địa chỉ cung cấp cột lọc vuông inox vi sinh

Inox Thanh Phong chuyên cung cấp cột lọc vuông inox vi sinh, cột lọc thẳng và các loại phụ kiện đường ống inox vi sinh cho nhà máy, đơn vị thi công và các hệ thống sản xuất trên toàn quốc. Sản phẩm có các lựa chọn về vật liệu, kích thước và mắt lưới để phù hợp với từng yêu cầu lọc thực tế.

Một số điểm nổi bật khi lựa chọn cột lọc vuông inox vi sinh tại Inox Thanh Phong:

• Có sẵn các size Φ38, Φ51: Phù hợp với nhiều tuyến ống vi sinh thông dụng.
• Vật liệu inox 304 hoặc inox 316: Có thể lựa chọn theo môi trường lưu chất và mức độ chống ăn mòn cần thiết.
• Lưới lọc 20 mesh hoặc 50 mesh: Đáp ứng từ nhu cầu lọc thô đến giữ các hạt cặn nhỏ hơn.
• Kết nối clamp: Thuận tiện khi lắp đặt, tháo nắp và lấy lõi lọc ra vệ sinh.
• Cung cấp đồng bộ phụ kiện: Gồm cùm kẹp clamp, gioăng Silicone, ferrule, ống và nhiều phụ kiện inox vi sinh khác.
• Hỗ trợ lựa chọn đúng cấu hình: Dựa trên size đường ống, loại cặn cần giữ, áp suất, nhiệt độ và lưu chất sử dụng.
• Chứng từ đầy đủ: Hỗ trợ CO-CQ và hóa đơn VAT theo yêu cầu.
• Giao hàng toàn quốc: Đáp ứng cả đơn hàng lẻ, số lượng lớn và cấp hàng cho công trình, nhà máy.

Trong quá trình cung cấp vật tư inox vi sinh, Inox Thanh Phong đã phục vụ nhiều khách hàng trong các lĩnh vực thực phẩm, đồ uống, bia, dược phẩm, mỹ phẩm và sản xuất công nghiệp, đồng thời có thể hỗ trợ lựa chọn cột lọc phù hợp với hệ thống đường ống hiện có.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp về cột lọc vuông inox vi sinh

Cột lọc vuông inox vi sinh dùng để làm gì?
Thiết bị dùng để giữ lại cặn, tạp chất và các hạt rắn trong dòng lưu chất trước khi chúng đi sang thiết bị hoặc công đoạn tiếp theo.

Vì sao gọi là cột lọc vuông?
Do hai đầu kết nối được bố trí vuông góc với nhau, một đầu nằm ở phía dưới thân và một đầu nằm ngang bên hông.

Cột lọc vuông có những kích thước nào?
Theo cấu hình hiện tại, sản phẩm có sẵn các size Φ38 và Φ51.

Nên chọn lưới 20 mesh hay 50 mesh?
20 mesh phù hợp với nhu cầu lọc thô, còn 50 mesh có mắt lưới nhỏ hơn nên giữ được các hạt cặn nhỏ hơn. Việc lựa chọn nên dựa vào kích thước cặn và lưu lượng yêu cầu của hệ thống.

Cột lọc vuông có tháo lõi ra vệ sinh được không?
Có. Chỉ cần tháo cùm clamp, mở nắp đậy và lấy lõi lọc ra để vệ sinh hoặc kiểm tra.

Cột lọc vuông sử dụng bao nhiêu gioăng?
Cột lọc sử dụng 3 gioăng, gồm 2 gioăng ở hai đầu lõi lọc và 1 gioăng nằm giữa phần thân với nắp đậy.

Nên chọn inox 304 hay inox 316?
Inox 304 phù hợp với nước và nhiều môi trường thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn và phù hợp hơn khi lưu chất có tính ăn mòn cao.

Khi nào cần vệ sinh lõi lọc?
Nên vệ sinh khi lưu lượng giảm, chênh áp tăng, lõi bám nhiều cặn hoặc đến chu kỳ bảo trì định kỳ của hệ thống.

Có thể thay riêng lõi lọc hoặc lưới inox không?
Có thể tháo lõi ra để kiểm tra và thay thế khi lưới bị rách, biến dạng hoặc không còn đáp ứng mức độ lọc yêu cầu.

Cột lọc vuông có gây giảm lưu lượng không?
Có một mức trở lực nhất định vì lưu chất phải đi qua lõi lọc. Khi mắt lưới càng nhỏ hoặc cặn tích tụ nhiều, trở lực tăng và lưu lượng có thể giảm rõ rệt hơn.
