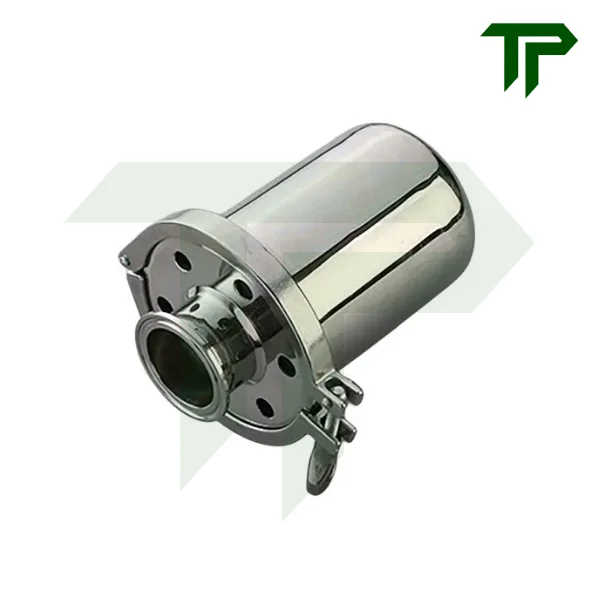

Cốc Lọc Khí Inox Vi Sinh Lắp Đỉnh Bồn Tank

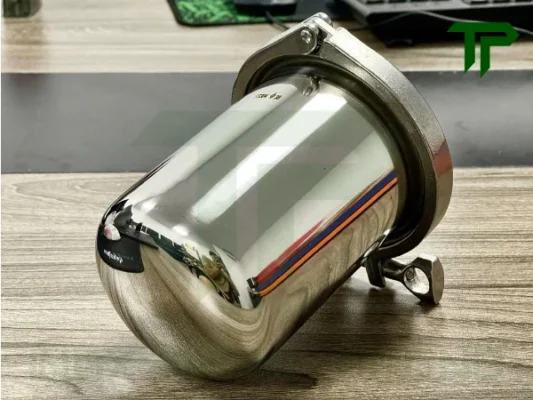

1. Cốc lọc khí inox vi sinh lắp đỉnh bồn tank là gì?

Cốc lọc khí inox vi sinh lắp đỉnh bồn tank, còn gọi là van thở inox vi sinh, là thiết bị lọc khí được lắp trực tiếp tại vị trí thông hơi trên đỉnh bồn chứa. Sản phẩm có nhiệm vụ tạo đường cho không khí đi vào hoặc thoát ra trong quá trình tank hoạt động, đồng thời đưa dòng khí qua lõi lọc trước khi tiếp xúc với không gian bên trong bồn.

Cốc lọc khí được chế tạo từ inox 304, bề mặt nhẵn và phù hợp với môi trường sử dụng thiết bị inox vi sinh. Phần chân cốc sử dụng kết nối clamp vi sinh để liên kết với đầu ferrule trên đỉnh tank, giúp thiết bị lắp đặt gọn, đồng bộ với hệ thống phụ kiện vi sinh và thuận tiện khi cần tháo ra để vệ sinh, kiểm tra hoặc thay lõi lọc.

So với cột lọc thẳng và cột lọc vuông, cốc lọc khí có kết cấu gọn hơn, chiều cao thấp và phù hợp với những tank có không gian phía trên hạn chế hoặc chỉ cần một cụm lọc khí nhỏ gọn ngay tại đầu thông hơi. Kiểu thiết kế này được sử dụng nhiều trên các bồn chứa thực phẩm, đồ uống, sữa, dược phẩm, mỹ phẩm và nước tinh khiết, nơi dòng khí trao đổi với bên trong bồn cần được lọc trước khi đi qua.

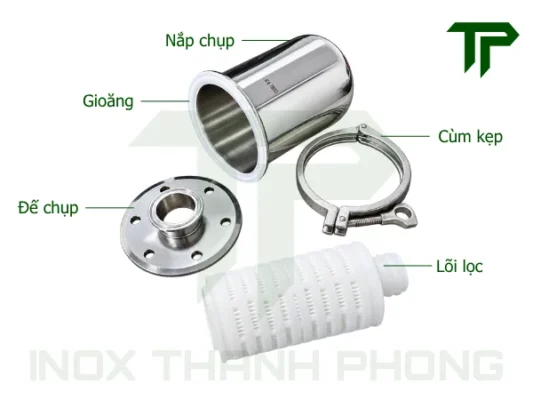

2. Cấu tạo của cốc lọc khí inox vi sinh lắp đỉnh bồn tank

Cốc lọc khí inox vi sinh có cấu tạo khá đơn giản, các bộ phận được lắp ghép thành một cụm hoàn chỉnh để vừa bảo vệ lõi lọc, vừa tạo đường lưu thông không khí giữa môi trường bên ngoài và bên trong bồn tank. Cấu tạo chính gồm:

• Nắp chụp: Là phần vỏ bao quanh lõi lọc khí, có tác dụng che chắn và bảo vệ lõi trong quá trình sử dụng. Nắp chụp đồng thời tạo ra một khoảng không gian bên trong để không khí có thể lưu thông xung quanh lõi trước khi đi vào hoặc thoát ra khỏi bồn tank.
• Đế chụp: Nằm phía dưới nắp chụp, trên bề mặt được bố trí các lỗ thông khí để không khí từ môi trường bên ngoài đi vào khoang cốc hoặc từ bên trong thoát ra ngoài. Phần trung tâm của đế có đầu ferrule, dùng để lắp lõi lọc khí và tạo vị trí kết nối cốc lọc trực tiếp với đầu chờ trên đỉnh bồn tank.
• Gioăng silicone: Được đặt tại vị trí tiếp giáp giữa nắp chụp và đế chụp, có nhiệm vụ tạo lớp đệm kín giữa hai bề mặt tiếp xúc. Khi cùm clamp được siết chặt, gioăng silicone giúp làm kín khoang cốc và giữ cho dòng khí lưu thông theo đúng đường qua bộ phận lọc.
• Cùm clamp: Được lắp bên ngoài vị trí tiếp giáp giữa nắp chụp và đế chụp, có nhiệm vụ kẹp chặt hai bộ phận này lại với nhau. Cơ cấu clamp cho phép cố định chắc chắn toàn bộ cốc lọc nhưng vẫn có thể tháo mở nhanh khi cần kiểm tra, vệ sinh hoặc thay lõi lọc bên trong.
• Lõi lọc khí: Là bộ phận trực tiếp thực hiện chức năng lọc. Không khí trước khi đi vào bên trong bồn hoặc thoát từ bồn ra ngoài đều đi qua lõi lọc, qua đó giữ lại bụi và các hạt tạp chất theo khả năng lọc của lõi trước khi dòng khí tiếp tục lưu thông.

3. Nguyên lý hoạt động của cốc lọc khí trên bồn tank

Cốc lọc khí inox vi sinh hoạt động theo nguyên lý trao đổi không khí hai chiều giữa bên trong bồn tank và môi trường bên ngoài. Tùy theo trạng thái áp suất trong bồn, không khí sẽ được hút vào hoặc đẩy ra ngoài qua lõi lọc, giúp bồn duy trì khả năng thông khí trong quá trình vận hành.

• Khi không khí đi vào bồn: Khi áp suất bên trong bồn giảm xuống, không khí từ môi trường bên ngoài sẽ đi qua các lỗ thở trên đế chụp để vào khoang khí của cốc. Từ đây, dòng khí tiếp tục đi xuyên qua lõi lọc, nơi bụi bẩn, tạp chất và các thành phần không mong muốn được giữ lại theo cấp độ lọc của lõi. Sau khi được lọc, không khí đi theo lõi lọc, qua đầu ferrule của đế chụp và vào bên trong bồn tank. Quá trình này giúp bổ sung không khí cho bồn khi cần, đồng thời hạn chế tạp chất từ môi trường bên ngoài đi trực tiếp vào không gian chứa sản phẩm.
• Khi không khí thoát ra khỏi bồn: Khi áp suất bên trong bồn tăng lên, không khí trong tank sẽ thoát ra ngoài theo chiều ngược lại. Dòng khí đi từ bên trong bồn qua đầu ferrule, tiếp tục xuyên qua lõi lọc và đi vào khoang khí bên trong cốc. Sau đó, khí được thoát ra môi trường thông qua các lỗ thông khí được bố trí trên đế chụp.

Ngoài quá trình hít và thở khí, cốc lọc còn tạo một lớp ngăn cách giữa môi trường bên ngoài và bên trong tank. Đối với các bồn chứa thực phẩm, đồ uống hoặc bia, mùi sản phẩm có thể thu hút ruồi, muỗi và các loại côn trùng nhỏ. Khi chúng đi qua các lỗ thông khí và khoang cốc, lõi lọc sẽ tạo thành lớp chắn, hạn chế côn trùng và tạp chất tiếp cận không gian bên trong bồn, qua đó hỗ trợ duy trì điều kiện vệ sinh cho khu vực chứa sản phẩm.

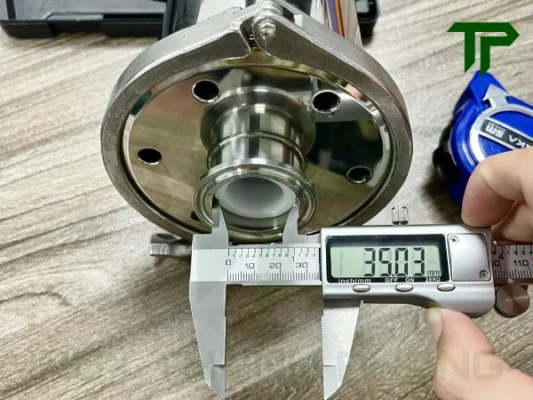

4. Thông số kỹ thuật cốc lọc khí inox vi sinh lắp đỉnh bồn tank

Cốc lọc khí inox vi sinh lắp đỉnh bồn tank được thiết kế với các thông số phù hợp cho hệ thống bồn chứa thực phẩm, đồ uống, dược phẩm và nhiều dây chuyền sử dụng thiết bị inox vi sinh.

• Chất liệu thân: Inox 304
• Kích thước: Φ38, Φ51.
• Áp suất làm việc: 1 – 5 bar.
• Nhiệt độ làm việc: -10°C đến 150°C.
• Kiểu kết nối: Clamp vi sinh.
• Môi trường làm việc: Khí.
• Vị trí lắp đặt: Trên đỉnh bồn tank hoặc đầu chờ thông khí của bồn.
• Xuất xứ: Trung Quốc.

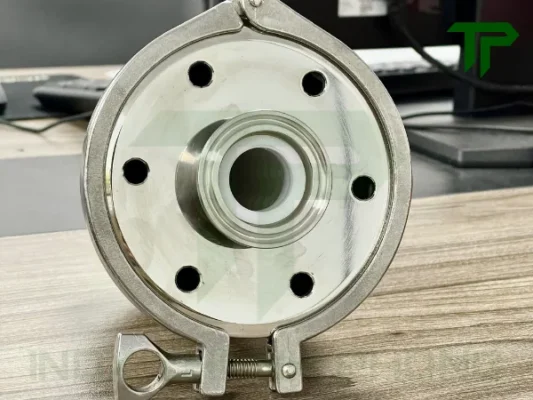

5. Lõi lọc khí bên trong cốc có tác dụng gì?

Lõi lọc là bộ phận quyết định trực tiếp khả năng lọc của cốc lọc khí. Khi cốc được lắp trên đỉnh bồn tank, không khí từ bên ngoài muốn đi vào trong bồn sẽ phải đi qua lõi lọc trước. Nhờ đó, bụi và các hạt tạp chất có trong không khí được giữ lại, hạn chế đi theo dòng khí vào khu vực chứa sản phẩm.

Điểm quan trọng của lõi lọc không chỉ nằm ở khả năng giữ bụi mà còn ở việc vẫn đảm bảo đường lưu thông khí cho bồn tank. Trong quá trình nạp hoặc xả sản phẩm, thể tích không khí bên trong bồn liên tục thay đổi. Cốc lọc cho phép lượng khí này trao đổi với môi trường bên ngoài, còn lõi lọc đóng vai trò như một lớp ngăn giữa không khí môi trường và không gian bên trong tank.

Các tác dụng chính của lõi lọc gồm:

• Lọc bụi và tạp chất trong không khí: Giữ lại các hạt rắn lơ lửng trước khi dòng khí đi vào bồn.
• Bảo vệ môi trường bên trong tank: Giảm lượng tạp chất từ bên ngoài tiếp xúc với nguyên liệu hoặc sản phẩm đang chứa trong bồn.
• Duy trì khả năng thông khí: Không khí vẫn có thể đi qua cấu trúc của lõi, giúp bồn trao đổi khí trong quá trình làm việc.
• Phù hợp với hệ thống vi sinh: Đặc biệt hữu ích đối với các bồn chứa thực phẩm, đồ uống, sữa, dược phẩm hoặc dung dịch cần hạn chế bụi và tạp chất từ môi trường.

Khả năng lọc thực tế phụ thuộc vào cấu tạo và cấp lọc của lõi. Mỗi loại lõi có khả năng giữ hạt khác nhau nên không thể chỉ dựa vào kích thước của cốc để xác định mức độ lọc. Với những hệ thống có yêu cầu cao về độ sạch của khí, thông số của lõi cần được xác định riêng theo yêu cầu sử dụng.

Trong quá trình làm việc, bụi và tạp chất sẽ dần bám trên bề mặt lõi. Khi lượng cặn tăng lên, khả năng lưu thông khí qua cốc cũng giảm theo. Vì vậy, lõi lọc thường được thiết kế để có thể tháo ra kiểm tra, vệ sinh hoặc thay mới, giúp cốc duy trì khả năng lọc và thông khí ổn định trên bồn tank.

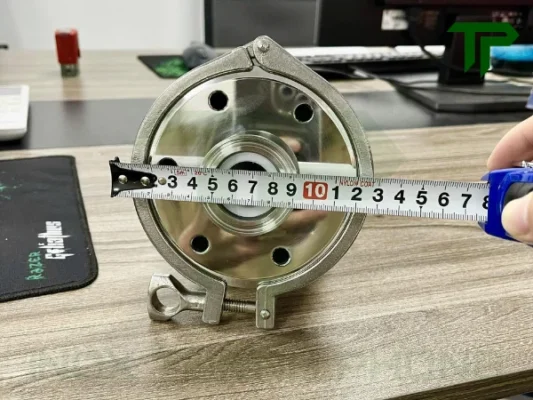

6. Ưu điểm của cốc lọc khí inox vi sinh lắp đỉnh bồn tank

Cốc lọc khí inox vi sinh được lắp tại vị trí thông khí trên đỉnh bồn tank, vừa tạo đường cho không khí ra vào trong quá trình vận hành, vừa giúp hạn chế bụi bẩn và tạp chất từ môi trường bên ngoài đi trực tiếp vào trong bồn. Bên cạnh chức năng lọc khí, sản phẩm còn có thiết kế inox vi sinh, kết nối clamp và bề mặt hoàn thiện cao nên thuận tiện cho việc lắp đặt, vệ sinh và sử dụng lâu dài.

• Lọc không khí đi vào và thoát ra khỏi bồn: Không khí trao đổi giữa bên trong tank và môi trường bên ngoài được dẫn qua lõi lọc trước khi lưu thông. Nhờ đó, bồn vẫn có đường thông khí cần thiết trong quá trình nạp hoặc xả sản phẩm mà không phải để cửa thông hơi mở trực tiếp ra môi trường.
• Ngăn bụi bẩn, tạp chất và côn trùng xâm nhập: Lõi lọc tạo thành lớp ngăn trên đường khí, giúp giữ lại bụi, các hạt tạp chất và hạn chế côn trùng từ bên ngoài đi theo đường thông khí vào trong tank. Đặc điểm này phù hợp với các bồn chứa thực phẩm, đồ uống, sữa, dược phẩm, mỹ phẩm và những hệ thống yêu cầu vệ sinh cao.
• Hỗ trợ cân bằng lượng khí bên trong bồn: Khi chất lỏng được bơm vào tank, không khí phía trên cần thoát ra; ngược lại, khi chất lỏng được bơm ra, không khí cần đi vào để bù lại phần thể tích trống. Cốc lọc tạo đường trao đổi khí cho quá trình này, qua đó hỗ trợ hạn chế chênh lệch áp suất hoặc chân không quá lớn có thể làm ảnh hưởng đến hình dạng của bồn.
• Kết nối clamp tháo lắp nhanh: Phần chân cốc sử dụng đầu clamp nên có thể liên kết trực tiếp với ferrule trên bồn thông qua gioăng và cùm kẹp. Khi cần kiểm tra, vệ sinh hoặc thay lõi, người vận hành chỉ cần tháo cùm clamp mà không phải cắt hàn hay tháo nhiều vòng ren.
• Thân inox 304 có khả năng chống ăn mòn tốt: Cốc được chế tạo từ inox 304, có khả năng chống oxy hóa, hạn chế gỉ sét và thích hợp sử dụng trong môi trường sản xuất thực phẩm, đồ uống, dược phẩm, mỹ phẩm cũng như nhiều hệ thống bồn inox vi sinh.
• Bề mặt đánh bóng gương cả bên trong và bên ngoài: Các bề mặt inox của cốc được xử lý đánh bóng sáng và nhẵn, giúp hạn chế bám bụi, cặn bẩn và thuận tiện hơn khi vệ sinh. Bề mặt hoàn thiện đồng đều ở cả mặt trong lẫn mặt ngoài cũng giúp sản phẩm phù hợp với tính thẩm mỹ và yêu cầu vệ sinh của hệ thống vi sinh.
• Dễ kiểm tra và thay thế lõi lọc: Thiết kế thân cốc có thể tháo rời giúp người vận hành tiếp cận lõi lọc bên trong tương đối thuận tiện. Khi lõi bám nhiều bụi hoặc không còn đáp ứng yêu cầu sử dụng, có thể tháo ra để kiểm tra, vệ sinh hoặc thay mới.

7. Cốc lọc khí inox vi sinh phù hợp với những loại bồn tank nào?

Cốc lọc khí inox vi sinh phù hợp với các loại bồn tank có quá trình nạp – xả sản phẩm thường xuyên và cần trao đổi không khí với môi trường bên ngoài. Thiết bị giúp tạo đường thông khí có lọc, từ đó hạn chế bụi, tạp chất và côn trùng xâm nhập vào bên trong bồn.

• Bồn chứa sữa và sản phẩm từ sữa: Khi sữa được bơm vào hoặc rút ra khỏi tank, không khí cũng phải thoát ra hoặc đi vào để bù lại phần thể tích thay đổi. Cốc lọc giúp dòng khí đi qua lõi lọc trước khi tiếp xúc với không gian bên trong bồn.
• Bồn bia, nước giải khát và đồ uống: Các tank chứa bia, nước trái cây, siro hoặc đồ uống thường có quá trình nạp – xả liên tục. Cốc lọc tạo đường trao đổi khí ổn định hơn và hạn chế để cửa thông khí tiếp xúc trực tiếp với môi trường.
• Bồn phối trộn thực phẩm: Trong quá trình cấp nguyên liệu, khuấy trộn và xả thành phẩm, mức chất lỏng trong bồn thay đổi liên tục. Cốc lọc giúp không khí ra vào bồn qua lõi lọc, phù hợp với yêu cầu vệ sinh của dây chuyền thực phẩm.
• Bồn chứa nguyên liệu và thành phẩm: Với các tank dùng để chứa nguyên liệu lỏng hoặc thành phẩm chờ chuyển sang công đoạn tiếp theo, cốc lọc giúp hạn chế bụi và vật lạ đi theo đường thông khí vào khu vực chứa sản phẩm.
• Bồn dược phẩm và mỹ phẩm: Những hệ thống này thường sử dụng thiết bị inox vi sinh và yêu cầu bề mặt dễ vệ sinh. Cốc lọc inox kết nối clamp, bề mặt đánh bóng gương và lõi lọc bên trong phù hợp để đồng bộ với dạng bồn này.
• Bồn chứa nước tinh khiết và dung dịch công nghệ: Khi nước hoặc dung dịch được lấy ra khỏi bồn, không khí bên ngoài cần đi vào để bù phần thể tích trống. Cốc lọc giúp dòng khí này đi qua lớp lọc trước khi vào tank.

8. So sánh cốc lọc khí với cột lọc thẳng và cột lọc vuông góc

Mặc dù đều sử dụng lõi lọc và được chế tạo theo kiểu thiết bị inox vi sinh, cốc lọc khí, cột lọc thẳng và cột lọc vuông góc có vị trí lắp đặt cũng như mục đích sử dụng khác nhau. Cốc lọc khí chủ yếu phục vụ đường thông khí của bồn tank, trong khi hai loại cột lọc còn lại thường được lắp trực tiếp trên đường ống để lọc môi chất đang lưu chuyển trong hệ thống.

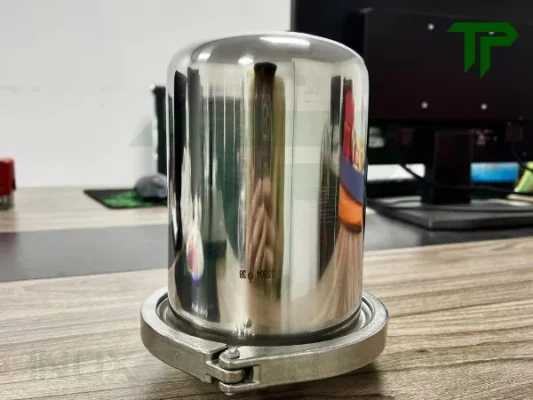

9. Những trường hợp cần kiểm tra hoặc thay lõi lọc

Lõi lọc là bộ phận trực tiếp giữ bụi và tạp chất trong quá trình không khí đi qua cốc lọc. Sau một thời gian sử dụng, bề mặt lõi có thể bị bám bẩn, tăng trở lực và làm giảm khả năng thông khí. Vì vậy, cần kiểm tra định kỳ và thay lõi khi có các dấu hiệu bất thường.

• Lõi bám nhiều bụi và tạp chất: Khi bề mặt lõi xuất hiện lớp bụi dày hoặc cặn bẩn tích tụ rõ rệt, khả năng khí đi qua sẽ giảm. Đây là thời điểm cần tháo lõi để vệ sinh hoặc thay mới tùy tình trạng thực tế.
• Lõi đổi màu rõ rệt: Màu sắc của lõi thay đổi nhiều so với ban đầu có thể cho thấy lõi đã tích tụ lượng lớn bụi, cặn hoặc tạp chất trong quá trình làm việc. Khi đó cần kiểm tra kỹ khả năng tiếp tục sử dụng.
• Khả năng thông khí qua cốc giảm: Nếu nhận thấy khí đi qua cốc yếu hơn bình thường hoặc quá trình nạp – xả tank có dấu hiệu bị ảnh hưởng, cần kiểm tra lõi vì nguyên nhân có thể đến từ việc lõi bị tắc hoặc trở lực tăng cao.
• Lõi bị ẩm, ướt hoặc nhiễm bẩn: Khi nước, dung dịch hoặc các chất bẩn khác xâm nhập vào lõi, cấu trúc lọc có thể bị ảnh hưởng. Với trường hợp này, không nên tiếp tục sử dụng nếu lõi không còn đảm bảo độ sạch và khả năng thông khí.
• Lõi bị biến dạng hoặc hư hỏng: Các dấu hiệu như móp, rách, nứt hoặc biến dạng bề mặt có thể làm dòng khí đi qua không đúng thiết kế và giảm hiệu quả lọc. Lõi hư hỏng nên được thay mới thay vì tiếp tục sử dụng.
• Sau thời gian vận hành dài: Ngay cả khi chưa xuất hiện dấu hiệu bất thường rõ ràng, lõi vẫn nên được kiểm tra theo chu kỳ bảo trì của hệ thống. Việc này giúp phát hiện sớm tình trạng bám bụi, giảm lưu lượng khí hoặc xuống cấp vật liệu.
• Khi yêu cầu vệ sinh của hệ thống thay đổi: Với các dây chuyền thực phẩm, đồ uống, dược phẩm hoặc mỹ phẩm, nếu quy trình sản xuất yêu cầu mức độ sạch cao hơn hoặc có thay đổi về tiêu chuẩn vận hành, lõi lọc cũng cần được kiểm tra để đảm bảo còn phù hợp.

Không nên chờ đến khi lõi bị tắc hoàn toàn mới tiến hành thay thế. Việc kiểm tra và xử lý sớm giúp duy trì khả năng lọc, đảm bảo đường thông khí của bồn tank luôn thông thoáng và hạn chế ảnh hưởng đến quá trình nạp – xả sản phẩm.

10. Địa chỉ mua cốc lọc khí inox vi sinh lắp đỉnh bồn tăng

Inox Thanh Phong cung cấp cốc lọc khí inox vi sinh dùng để lắp trên đỉnh bồn tank trong các hệ thống thực phẩm, đồ uống, sữa, dược phẩm, mỹ phẩm, nước tinh khiết và nhiều dây chuyền sản xuất sử dụng thiết bị inox vi sinh. Sản phẩm có thiết kế dạng cốc thấp, nhỏ gọn, phù hợp với những vị trí cần bố trí bộ lọc khí trực tiếp tại đầu thông hơi của bồn.

Cốc lọc khí được chế tạo từ inox 304, bên trong bố trí lõi lọc khí, phần chân sử dụng kết nối clamp vi sinh để liên kết với ferrule trên bồn tank. Kiểu kết nối này giúp thiết bị tháo lắp nhanh, thuận tiện khi cần vệ sinh cốc, kiểm tra tình trạng lõi hoặc thay lõi lọc mới trong quá trình sử dụng.

Tại Inox Thanh Phong, khách hàng có thể lựa chọn đồng bộ các phụ kiện cần thiết cho cụm lắp đặt như ferrule inox vi sinh, cùm clamp, gioăng clamp, ống inox vi sinh và các phụ kiện đường ống inox vi sinh liên quan. Việc đồng bộ kích thước kết nối giúp cốc lọc khí phù hợp với đầu chờ hiện có trên tank và thuận tiện hơn khi lắp mới hoặc thay thế thiết bị cũ.

Bên cạnh việc cung cấp sản phẩm, Inox Thanh Phong hỗ trợ khách hàng xác định quy cách cốc lọc theo kích thước đầu clamp, kiểu bồn tank và vị trí lắp đặt thực tế. Sản phẩm được cung cấp kèm VAT, CO-CQ theo yêu cầu, hỗ trợ giao hàng trên toàn quốc và báo giá theo số lượng đặt hàng thực tế.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

11. Câu hỏi thường gặp về cốc lọc khí lắp đỉnh bồn tank

Cốc lọc khí inox vi sinh được lắp ở đâu trên bồn tank?
Cốc lọc khí thường được lắp tại vị trí thông hơi trên đỉnh bồn tank. Phần chân cốc sử dụng kết nối clamp để liên kết với ferrule được bố trí sẵn trên bồn, tạo thành đường trao đổi khí giữa không gian bên trong tank và môi trường bên ngoài.

Cốc lọc khí inox vi sinh có phải là van thở inox vi sinh không?
Có. Trong thực tế, cốc lọc khí inox vi sinh còn thường được gọi là van thở inox vi sinh do thiết bị được lắp trên đỉnh bồn và đảm nhiệm chức năng thông khí cho tank. Điểm đặc trưng của loại này là bên trong có lõi lọc để dòng khí đi qua trước khi vào hoặc thoát ra khỏi bồn.

Cốc lọc khí có tác dụng lọc bụi trong không khí không?
Có. Dòng không khí từ bên ngoài trước khi đi vào tank sẽ phải đi qua lõi lọc bên trong cốc. Tại đây, bụi và các hạt tạp chất được giữ lại theo khả năng lọc của lõi, giúp hạn chế chúng đi trực tiếp vào không gian chứa sản phẩm.

Lõi lọc bên trong cốc có thể tháo và thay thế được không?
Có. Cốc lọc khí được thiết kế để có thể tháo phần thân và tiếp cận lõi lọc bên trong. Khi lõi bám nhiều bụi, giảm khả năng thông khí hoặc đến thời điểm cần thay thế, người sử dụng có thể tháo cốc để vệ sinh hoặc thay lõi mới.

Cốc lọc khí được làm từ loại inox nào?
Dòng cốc lọc khí này được chế tạo từ inox 304, có bề mặt nhẵn, khả năng chống ăn mòn tốt và phù hợp với nhiều hệ thống bồn tank sử dụng thiết bị inox vi sinh.

Cốc lọc khí khác gì cột lọc thẳng và cột lọc vuông?
Cốc lọc khí có thiết kế dạng tròn thấp, kích thước gọn và chiếm ít chiều cao phía trên tank. Trong khi đó, cột lọc thẳng và cột lọc vuông thường có thân cao hơn, phù hợp với những hệ thống sử dụng bộ lọc khí có kích thước lớn hơn.

Khi mua cốc lọc khí cần xác định những thông số nào?
Các thông số cần quan tâm gồm kích thước đầu clamp, kích thước ferrule trên bồn, loại lõi lọc, lưu lượng khí trao đổi và điều kiện làm việc của tank. Trong đó, kích thước kết nối cần phù hợp với đầu chờ trên bồn để cốc có thể lắp đặt chính xác.

Cốc lọc khí có sử dụng được cho bồn thực phẩm và đồ uống không?
Có. Cốc lọc khí inox vi sinh được sử dụng trên các bồn chứa thực phẩm, bồn sữa, bồn đồ uống, tank phối trộn, bồn dược phẩm, mỹ phẩm và bồn nước tinh khiết nhờ thiết kế inox 304, kết nối clamp và khả năng tháo lắp thuận tiện.
