Van Bướm Inox Tay Gạt

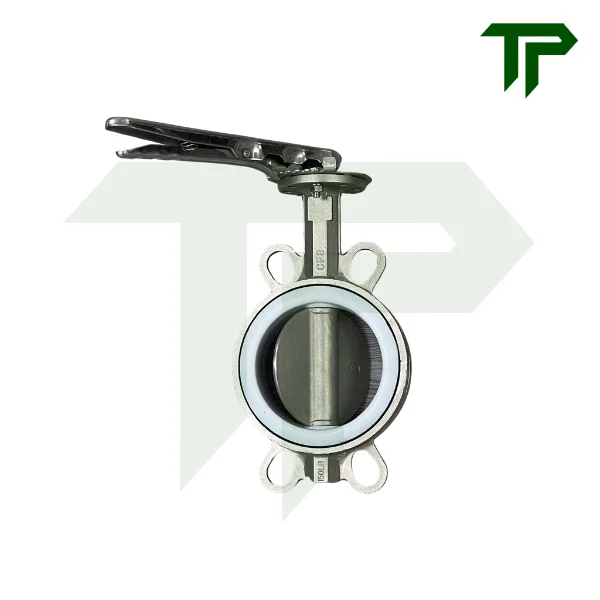

1. Van bướm inox tay gạt là gì?

Van bướm inox tay gạt là dòng van bướm công nghiệp dùng để đóng mở dòng chảy trong hệ thống đường ống bằng thao tác thủ công. Van có thân và đĩa làm từ inox, bộ phận vận hành là tay gạt phía trên, giúp người dùng xoay đĩa van để mở, đóng hoặc điều chỉnh tương đối lưu lượng đi qua.

Dòng van này còn được gọi là van bướm inox tay kẹp do sử dụng tay kẹp mỏ vịt để thao tác. Khi bóp tay kẹp và gạt sang các vị trí khác nhau, đĩa van bên trong sẽ xoay theo góc tương ứng. Nếu tay gạt nằm song song với đường ống, van ở trạng thái mở. Nếu tay gạt vuông góc với đường ống, van ở trạng thái đóng.

Điểm đặc trưng của van bướm inox tay gạt là thiết kế dạng wafer, tức thân van được đặt kẹp giữa hai mặt bích của đường ống rồi siết cố định bằng bulong. Kiểu lắp này giúp van có kết cấu gọn, không chiếm nhiều chiều dài đường ống và phù hợp với nhiều hệ thống công nghiệp cần đóng mở nhanh tại chỗ.

Với vật liệu inox kết hợp gioăng làm kín phù hợp, van bướm inox tay gạt thường được sử dụng cho các tuyến nước, khí, hóa chất, xăng dầu và nhiều lưu chất công nghiệp tương thích. Đây là lựa chọn phổ biến khi hệ thống cần một dòng van gọn, dễ thao tác, độ bền tốt và chi phí hợp lý hơn so với nhiều loại van inox kích thước lớn khác.

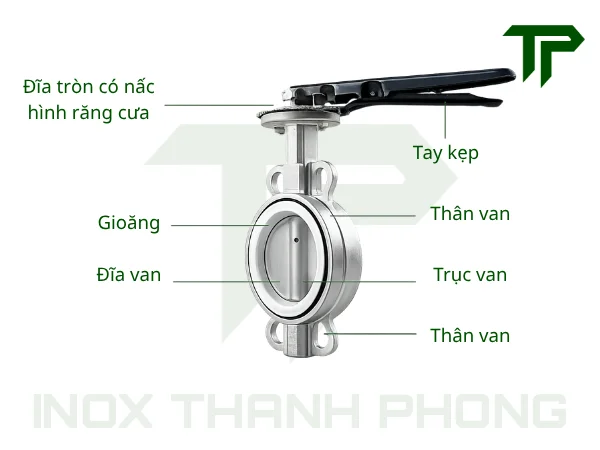

2. Cấu tạo van bướm inox tay gạt có gì khác biệt?

Van bướm inox tay gạt có cấu tạo không quá phức tạp, nhưng từng bộ phận lại ảnh hưởng trực tiếp đến khả năng đóng mở, độ kín và độ bền khi vận hành. Điểm đáng chú ý của dòng van này nằm ở thiết kế thân wafer gọn, tay kẹp mỏ vịt thao tác nhanh và gioăng PTFE ôm sát đĩa van để tạo độ kín.

• Thân van inox dạng wafer: Thân van là phần khung chính, thường được làm từ inox 304 hoặc inox 316. Thiết kế wafer giúp van được lắp kẹp giữa hai mặt bích, không có mặt bích liền thân nên tổng thể gọn, nhẹ và tiết kiệm chiều dài lắp đặt trên tuyến ống.
• Đĩa van inox: Đĩa van nằm trong lòng van và là bộ phận trực tiếp đóng mở dòng chảy. Khi tay gạt xoay, đĩa van xoay theo để mở hoặc chặn lưu chất. Bề mặt đĩa cần nhẵn và đúng tâm để khi đóng có thể ép đều vào gioăng, hạn chế rò rỉ.
• Trục van inox: Trục van nối tay gạt với đĩa van, có nhiệm vụ truyền lực xoay từ tay vận hành xuống đĩa. Trục chắc, đồng tâm sẽ giúp van bướm inox tay gạt đóng mở ổn định hơn, tránh tình trạng nặng tay hoặc đĩa đóng không đều.
• Gioăng PTFE: Gioăng là chi tiết làm kín quan trọng, ôm quanh đĩa van khi van đóng. Với dòng van bướm inox tay gạt này, gioăng PTFE là điểm đáng chú ý vì có bề mặt trơn, khả năng chịu nhiệt và kháng hóa chất tốt hơn nhiều loại gioăng cao su thông thường.
• Tay kẹp mỏ vịt: Đây là bộ phận vận hành thủ công của van. Người dùng bóp tay kẹp để nhả khóa, sau đó gạt tay theo góc mong muốn để xoay đĩa van. Kiểu tay kẹp này giúp thao tác nhanh, dễ nhận biết trạng thái đóng mở và phù hợp với các vị trí cần vận hành trực tiếp tại hiện trường.
• Đĩa định vị nhiều nấc: Phần đĩa định vị nằm dưới tay gạt, có các rãnh khóa để giữ tay gạt ở từng góc mở khác nhau. Nhờ đó, van không chỉ đóng mở hoàn toàn mà còn có thể giữ ở một số vị trí mở trung gian khi cần điều chỉnh tương đối dòng chảy.

3. Van bướm inox tay gạt hoạt động như thế nào?

Van bướm inox tay gạt hoạt động dựa trên cơ chế xoay 90° của đĩa van bên trong thân van. Khi người vận hành bóp tay kẹp mỏ vịt và gạt tay sang vị trí mong muốn, lực xoay sẽ được truyền qua trục van xuống đĩa van. Đĩa van lúc này sẽ thay đổi góc nằm trong lòng ống để mở, đóng hoặc mở một phần dòng chảy.

Khi tay gạt nằm song song với đường ống, đĩa van cũng xoay theo hướng dòng chảy, tạo khoảng mở lớn để lưu chất đi qua. Khi tay gạt được xoay vuông góc với đường ống, đĩa van sẽ chắn ngang lòng van và ép vào gioăng PTFE để ngăn lưu chất. Với các vị trí trung gian, tay gạt có thể được giữ trên các nấc định vị, giúp đĩa van mở một phần để điều chỉnh tương đối lưu lượng.

Trong thực tế, van bướm inox tay gạt phù hợp nhất với nhiệm vụ đóng mở nhanh tại chỗ. Van vẫn có thể hỗ trợ điều chỉnh dòng chảy ở mức tương đối, nhưng không nên dùng như van điều tiết chính xác trong các hệ thống yêu cầu kiểm soát lưu lượng ổn định lâu dài.

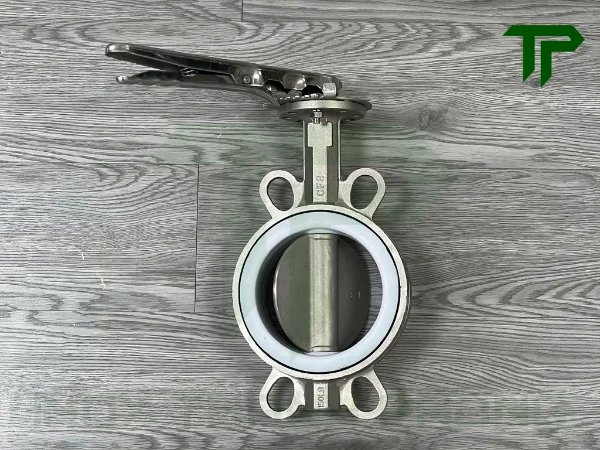

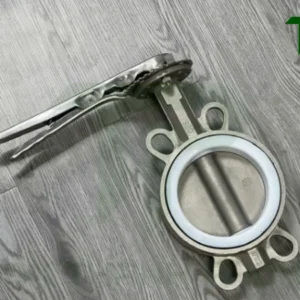

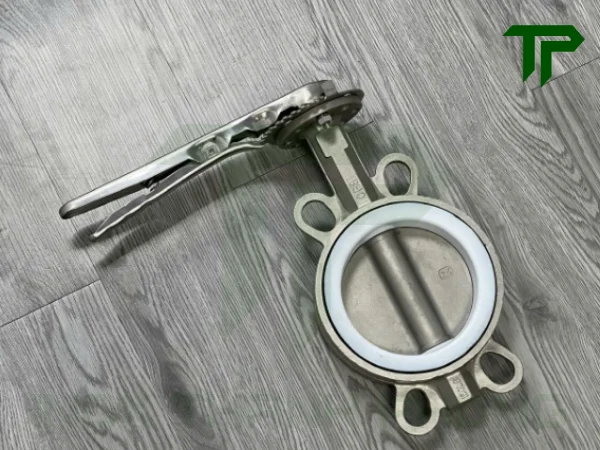

4. Vì sao kiểu wafer làm van bướm inox tay gạt gọn và dễ lắp?

Kiểu wafer là một trong những điểm làm van bướm inox tay gạt được dùng nhiều trên các tuyến ống công nghiệp. Thay vì có hai mặt bích liền thân như một số dòng van khác, thân van wafer được thiết kế mỏng và đặt kẹp trực tiếp giữa hai mặt bích của đường ống. Chính cách lắp này giúp van gọn hơn, nhẹ hơn và thuận tiện hơn khi thi công.

• Thân van mỏng, tiết kiệm chiều dài lắp đặt: Van bướm inox tay gạt dạng wafer có thân ngắn, không kéo dài nhiều theo phương đường ống. Điều này rất hữu ích ở các vị trí lắp đặt có không gian hạn chế hoặc các tuyến ống đã có sẵn khoảng cách mặt bích cố định.
• Lắp kẹp trực tiếp giữa hai mặt bích: Khi lắp đặt, van được đưa vào giữa hai mặt bích đường ống, sau đó dùng bulong siết hai mặt bích lại để cố định van. Cách lắp này đơn giản, dễ thao tác và không cần thân van có mặt bích riêng.
• Trọng lượng gọn hơn, dễ xử lý khi thi công: Do không có mặt bích liền thân, van wafer thường nhẹ và gọn hơn so với van bướm mặt bích cùng kích thước. Điều này giúp quá trình nâng, căn chỉnh và đặt van vào vị trí lắp đặt thuận tiện hơn.
• Dễ thay thế khi cần bảo trì: Khi cần tháo van để kiểm tra gioăng, đĩa van hoặc thay thế sản phẩm, người vận hành chỉ cần tháo cụm bulong mặt bích và đưa van ra khỏi vị trí lắp. Với các hệ thống cần bảo trì định kỳ, kiểu wafer giúp việc tháo lắp nhanh và ít tốn công hơn.
• Cần căn tâm đúng khi lắp: Điểm cần chú ý là van bướm inox tay gạt dạng wafer phải được căn đúng tâm với đường ống. Nếu lắp lệch, đĩa van có thể bị cạ vào mặt bích hoặc lòng ống khi đóng mở, làm van nặng tay, nhanh mòn gioăng hoặc đóng không kín.

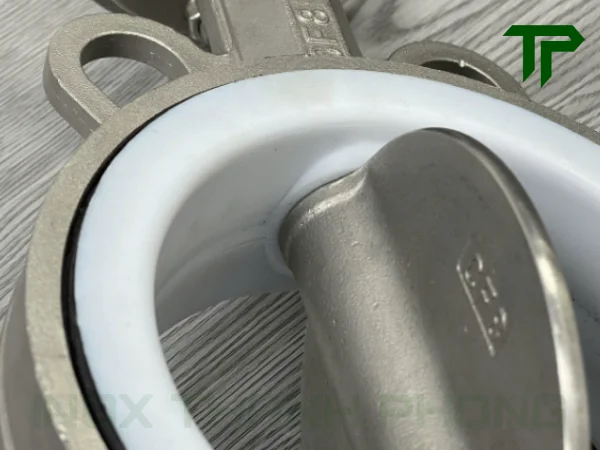

5. Gioăng PTFE là điểm đáng chú ý của van bướm inox tay gạt?

Trong van bướm inox tay gạt, gioăng PTFE là chi tiết rất đáng chú ý vì nó ảnh hưởng trực tiếp đến khả năng làm kín, độ ổn định khi đóng mở và phạm vi môi trường sử dụng của van. Thân inox và đĩa inox giúp van có độ bền cơ học tốt, nhưng khi van đóng lại, chính gioăng PTFE là phần tiếp xúc với đĩa van để tạo vùng kín và hạn chế lưu chất rò qua lòng van.

• Gioăng PTFE quyết định trực tiếp đến độ kín của van: Khi tay gạt được xoay về trạng thái đóng, đĩa van inox sẽ ép sát vào gioăng PTFE. Nếu bề mặt đĩa, thân van và gioăng tiếp xúc đều, van sẽ đóng kín ổn định hơn. Đây là lý do khi chọn van bướm inox tay gạt, không nên chỉ quan tâm đến thân inox 304 hay inox 316 mà còn phải kiểm tra kỹ vật liệu gioăng.
• PTFE có bề mặt trơn, giúp hạn chế bám dính: PTFE còn được gọi là Teflon, có đặc điểm bề mặt trơn và ít bám dính hơn nhiều vật liệu gioăng thông thường. Điều này giúp đĩa van xoay ổn định hơn khi đóng mở, đồng thời hạn chế tình trạng lưu chất bám nhiều lên vùng làm kín.
• Khả năng kháng hóa chất là điểm mạnh lớn: So với các loại gioăng cao su như EPDM hoặc NBR, PTFE có khả năng kháng nhiều loại hóa chất tốt hơn. Vì vậy, van bướm inox tay gạt dùng gioăng PTFE phù hợp hơn với các hệ thống có nước, khí, xăng dầu, hóa chất nhẹ hoặc lưu chất công nghiệp tương thích.
• Chịu nhiệt tốt hơn nhiều loại gioăng cao su: PTFE có khả năng chịu nhiệt tốt, giúp van làm việc ổn định hơn trong các môi trường có nhiệt độ cao hơn mức thông dụng. Với dòng van bướm inox tay gạt này, thông số thường gặp là khoảng -10°C đến 180°C, phù hợp với nhiều hệ thống công nghiệp cần gioăng bền và ít xuống cấp nhanh.
• Cần hiểu đúng vì PTFE không mềm như gioăng cao su: PTFE có độ cứng cao hơn và độ đàn hồi thấp hơn các loại gioăng như EPDM, NBR hoặc Silicone. Vì vậy, độ kín của van phụ thuộc nhiều vào độ chính xác của đĩa van, độ đồng tâm khi lắp đặt và lực ép khi đóng van. Nếu lắp lệch tâm hoặc siết mặt bích không đều, van có thể bị nặng tay hoặc không đạt độ kín tốt.

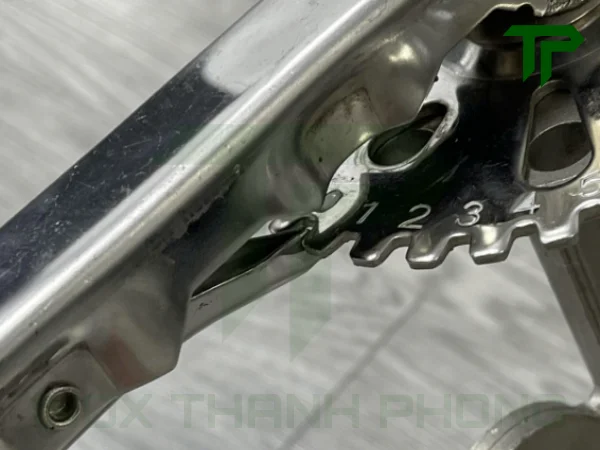

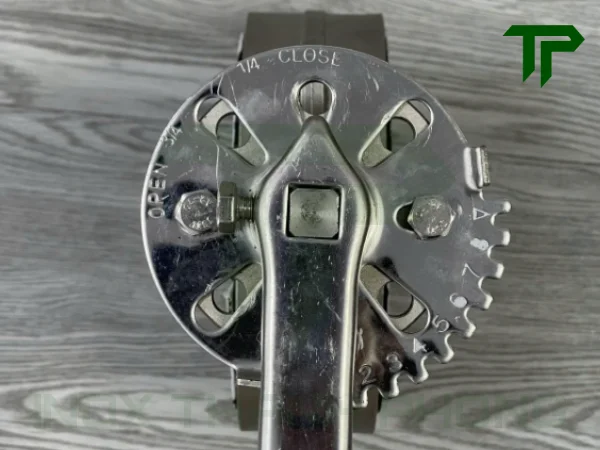

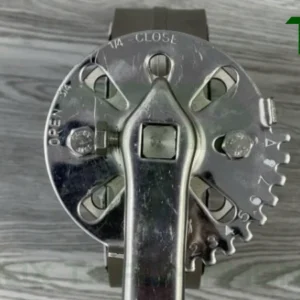

6. Cơ cấu nấc định vị trên van bướm inox tay gạt

Nhìn vào phần tay gạt của van bướm inox tay gạt, có thể thấy một vòng răng cưa được khắc các số từ 1 đến 8 hoặc 1 đến 10 tuỳ model. Đây là cụm nấc định vị dùng để cố định tay gạt theo từng góc mở khác nhau, tương ứng với vị trí xoay của đĩa van bên trong thân van.

Khi bóp tay kẹp, chốt khóa sẽ nhả khỏi nấc răng để người vận hành xoay tay gạt đến vị trí mong muốn. Khi thả tay kẹp, chốt sẽ ăn vào nấc đã chọn, giữ tay gạt cố định tại vị trí đó. Nhờ cơ cấu này, tay gạt không bị trôi tự do trong quá trình vận hành thông thường, đồng thời giúp đĩa van giữ đúng góc mở đã được chọn.

Có thể hiểu đơn giản, nấc số nhỏ thường tương ứng với mức mở nhỏ hơn, còn nấc số lớn tương ứng với mức mở lớn hơn. Khi tay gạt tiến dần về phía OPEN, đĩa van mở rộng hơn để lưu chất đi qua nhiều hơn. Khi tay gạt tiến dần về phía CLOSE, đĩa van thu hẹp tiết diện dòng chảy và tiến tới trạng thái đóng.

Điểm nổi bật của các nấc là giúp van bướm inox tay gạt không chỉ đóng mở hoàn toàn, mà còn có thể giữ ở một số vị trí trung gian khi cần điều chỉnh tương đối dòng chảy. Tuy nhiên, các nấc này chỉ hỗ trợ kiểm soát góc mở ở mức cơ bản, không thay thế van điều tiết lưu lượng chính xác. Trong trường hợp cần điều chỉnh lưu lượng ổn định hơn, nên dùng van bướm tay quay hoặc van điều tiết chuyên dụng để kiểm soát dòng chảy tốt hơn.

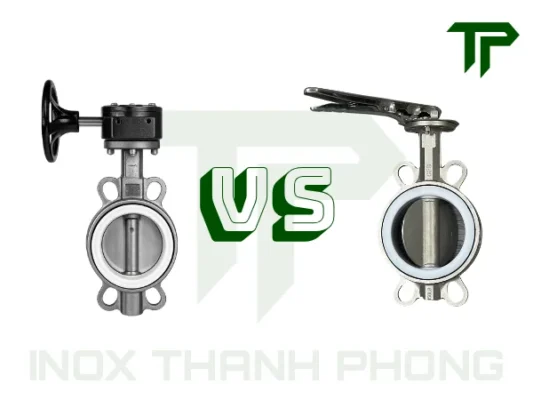

7. Van bướm inox tay gạt khác gì van bướm tay quay?

Van bướm inox tay gạt và van bướm tay quay đều dùng cơ chế đĩa van xoay để đóng mở dòng chảy. Tuy nhiên, hai dòng này khác nhau rõ ở cách thao tác, tốc độ đóng mở và vị trí sử dụng phù hợp. Van bướm inox tay gạt phù hợp với các tuyến ống cần thao tác nhanh, còn van bướm tay quay phù hợp hơn với van size lớn hoặc vị trí cần đóng mở chậm, nhẹ tay hơn.

Tiêu chí	Van bướm inox tay gạt	Van bướm tay quay
Cách vận hành	Bóp tay kẹp và gạt trực tiếp	Quay vô lăng thông qua hộp số
Tốc độ đóng mở	Nhanh, chỉ cần xoay khoảng 90°	Chậm hơn, giúp tránh hiện tượng water hammer
Cảm giác thao tác	Nhanh, trực tiếp, phù hợp DN15 đến DN200. DN lớn hơn lực gạt rất nặng	Nhẹ hơn ở size lớn nhờ hộp số trợ lực
Khả năng giữ góc mở	Giữ theo các nấc cố định, không điều chỉnh vô cấp được	Giữ vị trí chính xác, điều chỉnh vô cấp nhờ hộp số
Không gian thao tác	Gọn, không chiếm nhiều diện tích	Cần không gian để quay vô lăng
Kiểm soát lưu lượng	Hạn chế, chỉ theo vị trí nấc cố định	Tốt hơn, phù hợp hệ thống cần điều tiết chính xác
Phù hợp nhất	Vị trí cần đóng mở nhanh tại chỗ, không gian hẹp	Van kích thước lớn, cần thao tác từ từ hoặc kiểm soát lưu lượng chính xác

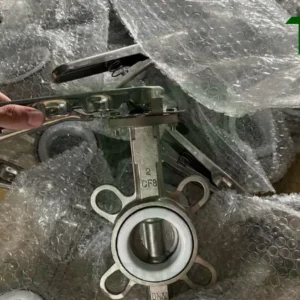

8. Mua van bướm inox tay gạt ở đâu uy tín?

Inox Thanh Phong cung cấp van bướm inox tay gạt, van inox công nghiệp, mặt bích inox, ống inox và phụ kiện đường ống dùng cho nhiều hệ thống công nghiệp khác nhau.

• Tư vấn đúng vật liệu inox: Inox Thanh Phong hỗ trợ lựa chọn inox 304 hoặc inox 316 theo môi trường làm việc, tránh chọn thừa hoặc thiếu so với nhu cầu thực tế.
• Tư vấn đúng gioăng PTFE: Gioăng ảnh hưởng trực tiếp đến độ kín và độ bền của van, vì vậy Inox Thanh Phong hỗ trợ đối chiếu theo lưu chất, nhiệt độ và điều kiện vận hành.
• Hỗ trợ chọn đúng size DN50 – DN200: Khách hàng được tư vấn đúng kích thước theo đường ống, mặt bích và không gian lắp đặt thực tế.
• Cung cấp đồng bộ phụ kiện: Inox Thanh Phong có thể hỗ trợ đồng bộ cùng mặt bích, bulong, gioăng, ống inox và phụ kiện kết nối để quá trình lắp đặt thuận tiện hơn.
• Chứng từ rõ ràng: Hỗ trợ hóa đơn, chứng từ và CO-CQ theo từng đơn hàng cụ thể, phù hợp với nhu cầu mua hàng công trình và hệ thống công nghiệp.

Khách hàng cần mua van bướm inox tay gạt có thể liên hệ Inox Thanh Phong để được tư vấn đúng size, đúng vật liệu, đúng môi trường sử dụng và báo giá theo số lượng thực tế.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo– Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo– Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo– Ms. Bích)

9. FAQ – Câu hỏi thường gặp về van bướm inox tay gạt

Van bướm inox tay gạt có phải van bướm inox tay kẹp không?
Có. Van bướm inox tay gạt còn được gọi là van bướm inox tay kẹp vì sử dụng tay kẹp mỏ vịt để thao tác đóng mở. Đây là cách gọi phổ biến trong thực tế mua bán và lắp đặt.

Van bướm inox tay gạt dùng gioăng gì?
Dòng van này thường dùng gioăng PTFE, còn gọi là Teflon. Gioăng PTFE có bề mặt trơn, chịu nhiệt và kháng hóa chất tốt hơn nhiều loại gioăng cao su thông thường, nhưng độ đàn hồi thấp hơn nên cần lắp đúng kỹ thuật để đạt độ kín ổn định.

Van bướm inox tay gạt có dùng cho hóa chất được không?
Có thể dùng cho một số môi trường hóa chất nhẹ nếu lưu chất tương thích với inox 304 hoặc inox 316 và gioăng PTFE. Với hóa chất có tính ăn mòn mạnh, cần kiểm tra kỹ vật liệu trước khi lựa chọn.

Van bướm inox tay gạt có điều tiết lưu lượng được không?
Van có thể mở ở các góc trung gian để điều chỉnh tương đối lưu lượng. Tuy nhiên, sản phẩm phù hợp nhất với nhiệm vụ đóng mở nhanh, không nên dùng như van điều tiết chính xác trong hệ thống cần kiểm soát lưu lượng ổn định lâu dài.

Van bướm inox tay gạt khác gì van bướm tay quay?
Van bướm inox tay gạt thao tác nhanh bằng tay kẹp mỏ vịt, phù hợp với các size vừa và vị trí cần đóng mở nhanh. Van bướm tay quay dùng vô lăng và hộp số, thao tác chậm hơn nhưng nhẹ hơn ở các size lớn.

Khi nào nên chọn van bướm inox 316 thay vì inox 304?
Nên chọn inox 316 khi hệ thống có môi trường ăn mòn cao hơn, lưu chất đặc biệt hơn hoặc yêu cầu độ bền vật liệu tốt hơn. Với môi trường nước, khí, xăng dầu hoặc hóa chất nhẹ thông dụng, inox 304 có thể là lựa chọn kinh tế hơn nếu phù hợp điều kiện vận hành.

Mua van bướm inox tay gạt cần kiểm tra những thông số nào?
Cần kiểm tra kích thước DN, vật liệu inox, vật liệu gioăng PTFE, kiểu lắp wafer, tiêu chuẩn mặt bích, áp lực, nhiệt độ và lưu chất sử dụng. Những thông số này quyết định van có lắp vừa, đóng kín và vận hành bền hay không.
