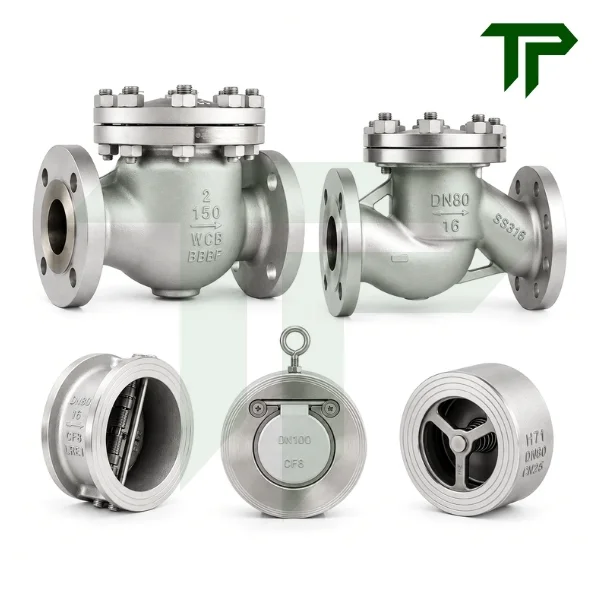

Van 1 Chiều Mặt Bích Inox 304, 316

1. Van một chiều mặt bích inox là gì?

Van 1 chiều mặt bích inox là nhóm van được lắp đặt trên hệ thống đường ống sử dụng kết nối mặt bích, có nhiệm vụ cho phép lưu chất đi qua theo một chiều và tự động ngăn dòng chảy ngược. Van hoạt động trực tiếp dựa trên áp lực và hướng chuyển động của lưu chất, không cần sử dụng tay vận hành, motor điện hay bộ truyền động khí nén.

Phần thân và các chi tiết chính của van được chế tạo từ inox có khả năng chống ăn mòn và chịu điều kiện làm việc tốt, phổ biến là các vật liệu thuộc nhóm inox 304/CF8 và inox 316/CF8M. Nhờ đó, van được sử dụng rộng rãi trong các hệ thống dẫn nước, dầu, khí nén, hơi, hóa chất và nhiều loại lưu chất công nghiệp khác.

Tùy theo cấu tạo của bộ phận đóng mở, van một chiều mặt bích inox được chia thành nhiều kiểu khác nhau như van một chiều lá lật mặt bích inox, van một chiều cối inox, van một chiều cánh bướm inox và van một chiều treo inox. Mỗi loại có kết cấu, tốc độ đóng mở, kích thước lắp đặt và phạm vi sử dụng khác nhau, nhưng đều thực hiện chung chức năng bảo vệ đường ống, máy bơm và thiết bị phía trước khỏi hiện tượng lưu chất chảy ngược.

2. Cấu tạo cơ bản và nguyên lý hoạt động của van 1 chiều mặt bích inox

Van 1 chiều mặt bích inox có nhiều kiểu thiết kế khác nhau như lá lật, cối, cánh bướm hay dạng treo. Tuy nhiên, về cơ bản các bộ phận chính của van đều được chế tạo bằng inox, phổ biến là inox 304/CF8 hoặc inox 316/CF8M, giúp van có độ bền cao và khả năng chống ăn mòn tốt trong môi trường công nghiệp.

2.1. Cấu tạo cơ bản

Cấu tạo của van 1 chiều mặt bích inox thường gồm các bộ phận chính sau:

• Thân van: Là bộ phận chịu áp lực chính và tạo không gian làm việc cho cơ cấu đóng mở bên trong.
• Bộ phận đóng mở: Là chi tiết trực tiếp cho phép hoặc ngăn dòng lưu chất đi qua. Tùy từng loại van, bộ phận này có thể là lá van, đĩa/cối, hai cánh bán nguyệt hoặc đĩa treo.
• Trục hoặc chốt: Có nhiệm vụ giữ và định hướng chuyển động của bộ phận đóng mở, giúp đĩa hoặc cánh van chuyển động đúng quỹ đạo.
• Lò xo: Có trên một số loại van như van một chiều cối hoặc van một chiều cánh bướm, giúp bộ phận đóng mở nhanh chóng trở về vị trí đóng khi áp lực dòng chảy giảm.
• Bề mặt làm kín: Là vị trí tiếp xúc với bộ phận đóng mở khi van đóng, có nhiệm vụ tạo độ kín và ngăn lưu chất chảy ngược qua van.
• Phần kết nối: Có thể là hai mặt bích liền thân hoặc thân dạng wafer được lắp kẹp giữa hai mặt bích của đường ống, tùy theo từng kiểu van.

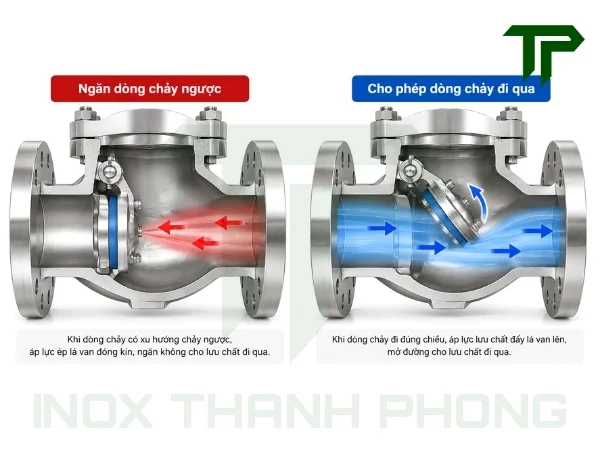

2.2. Nguyên lý hoạt động của van một chiều mặt bích inox

Van 1 chiều mặt bích inox hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất và hướng chuyển động của lưu chất. Khi lưu chất đi theo đúng chiều, áp lực dòng chảy tác động lên bộ phận đóng mở làm đĩa hoặc cánh van rời khỏi bề mặt làm kín, tạo khe hở cho lưu chất đi qua.

Khi lưu lượng giảm, dừng lại hoặc xuất hiện dòng chảy theo chiều ngược, bộ phận đóng mở sẽ trở về vị trí ban đầu dưới tác động của trọng lực, áp lực dòng hồi hoặc lực của lò xo tùy từng thiết kế. Khi đĩa van tiếp xúc với bề mặt làm kín, đường lưu chất được đóng lại, giúp ngăn dòng chảy ngược và bảo vệ máy bơm, thiết bị cũng như hệ thống đường ống phía trước van.

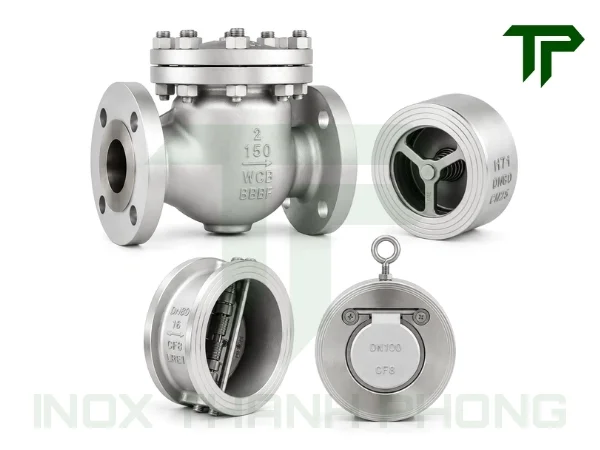

3. Các loại van 1 chiều mặt bích inox phổ biến

Van 1 chiều mặt bích inox được sản xuất với nhiều kiểu cơ cấu đóng mở khác nhau nhằm đáp ứng yêu cầu về kích thước đường ống, lưu lượng, tốc độ đóng van và không gian lắp đặt. Trong các hệ thống công nghiệp hiện nay, bốn dạng phổ biến gồm van một chiều lá lật mặt bích, van một chiều cối, van một chiều cánh bướm và van một chiều treo inox.

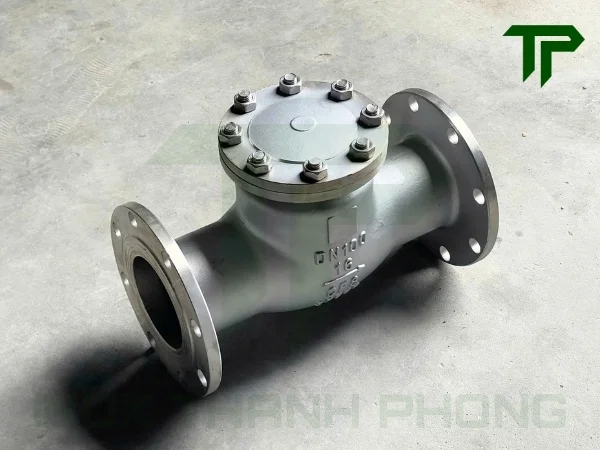

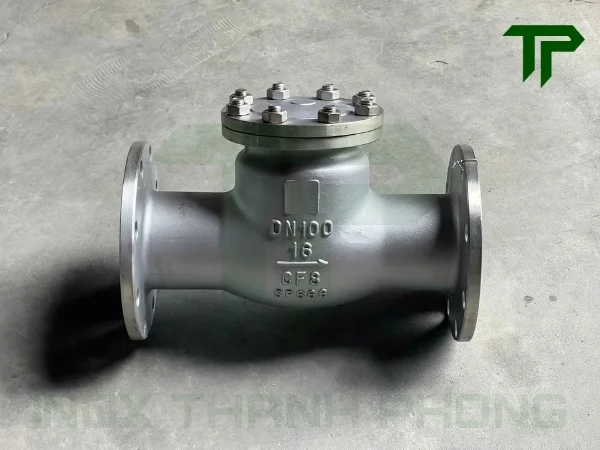

3.1. Van một chiều lá lật mặt bích inox

Van một chiều lá lật mặt bích inox có thân van dạng hai đầu mặt bích inox, bên trong sử dụng một lá van hình đĩa được treo trên trục tạo thành 1 cả bản lề. Khi lưu chất đi đúng chiều, áp lực dòng chảy đẩy lá van lật lên để mở đường lưu thông. Khi lưu lượng giảm hoặc xuất hiện dòng chảy ngược, lá van tự động quay trở về vị trí đóng và tiếp xúc với bề mặt làm kín.

Đặc trưng của loại van này là khoang lưu thông lớn và kết cấu tương đối đơn giản. Khi lá van mở hoàn toàn, dòng chảy đi qua thân van với tiết diện rộng, nhờ đó phù hợp với các hệ thống yêu cầu lưu lượng lớn và đường ống có kích thước trung bình đến lớn.

Thân van hai đầu mặt bích tạo liên kết chắc chắn với đường ống và thuận tiện sử dụng trong các hệ thống nước, dầu, khí, hơi hoặc hóa chất phù hợp. Thiết kế van còn có nắp phía trên để tiếp cận lá van và các chi tiết bên trong dễ dàng khi cần kiểm tra hoặc bảo dưỡng.

Thông số kỹ thuật của van một chiều mặt bích inox dạng lá lật:

• Vật liệu: Inox 304/CF8 hoặc inox 316/CF8M.
• Kiểu kết nối: Mặt bích inox
• Tiêu chuẩn mặt bích: BS, JIS, ANSI
• Áp suất làm việc: JIS 10K, PN16, Class 150
• Kích thước: DN15 – DN300
• Phương lắp đặt: Ngang
• Nhiệt độ làm việc: Max 425ºC

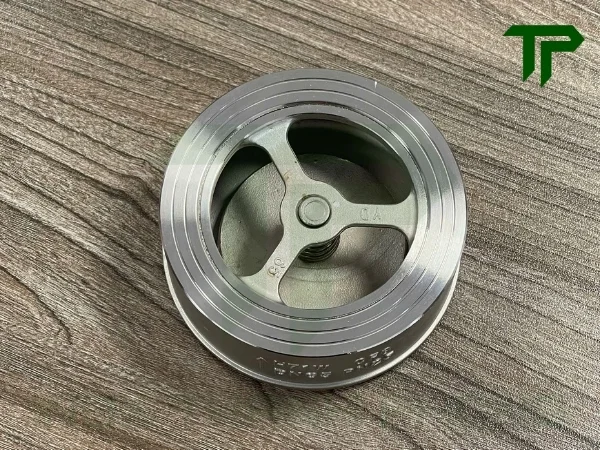

3.2. Van một chiều cối inox

Van một chiều cối inox sử dụng một đĩa chuyển động tịnh tiến theo phương trục thẳng bên trong thân van. Khi lưu chất đi đúng chiều và tạo đủ áp lực, cối được đẩy ra khỏi bề mặt làm kín để mở van. Khi áp lực giảm, lò xo đưa cối trở về vị trí đóng.

So với cơ cấu lá lật, van cối có hành trình đóng mở ngắn hơn và được hỗ trợ bởi lực lò xo nên phản ứng nhanh khi dòng chảy thay đổi. Đặc điểm này giúp van kiểm soát dòng chảy ngược nhanh và phù hợp với những hệ thống có lưu lượng hoặc áp suất thường xuyên biến động.

Kết cấu van tương đối gọn, bộ phận đóng mở được dẫn hướng theo trục nên chuyển động ổn định và tập trung. Tùy thiết kế, van cối inox có thể được sản xuất với nhiều dạng kết nối khác nhau để phù hợp với từng hệ thống đường ống.

Thông số kỹ thuật của van một chiều mặt bích inox dạng cối:

• Vật liệu: Inox 304 hoặc inox 316.
• Kiểu kết nối: Wafer
• Kích thước: DN15 – DN300
• Áp suất làm việc: PN25
• Phương lắp đặt: Thẳng đứng / ngang
• Nhiệt độ làm việc: -20ºC ~ 180ºC

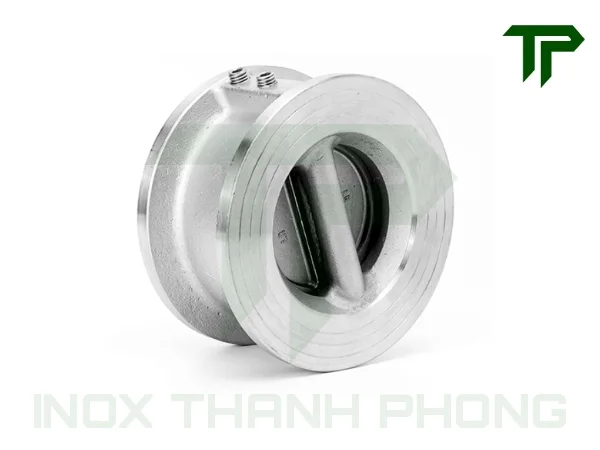

3.3. Van một chiều cánh bướm inox

Van một chiều cánh bướm inox sử dụng hai cánh van hình bán nguyệt bố trí đối xứng quanh trục trung tâm. Khi dòng chảy đi đúng chiều, áp lực lưu chất đẩy hai cánh mở sang hai phía. Khi lưu lượng giảm, lò xo hỗ trợ đưa hai cánh nhanh chóng trở về vị trí đóng.

Do mỗi cánh chỉ cần thực hiện một hành trình ngắn nên loại van này có tốc độ đóng nhanh và kết cấu rất gọn. Thân van thường có dạng wafer với chiều dài lắp đặt ngắn, trọng lượng nhẹ và được kẹp trực tiếp giữa hai mặt bích của đường ống.

Thiết kế này đặc biệt phù hợp với các đường ống có kích thước trung bình và lớn, nơi việc giảm trọng lượng van và tiết kiệm không gian lắp đặt có ý nghĩa lớn. Kết cấu hai cánh cũng giúp lực tác động lên từng cánh được phân bố đều hơn trong quá trình đóng mở.

Thông số kỹ thuật của van một chiều bướm inox:

• Vật liệu: Inox 304/CF8 hoặc inox 316/CF8M.
• Kiểu kết nối: Wafer
• Áp suất làm việc: PN16
• Kích thước: DN15 – DN100
• Phương lắp đặt: Thẳng đứng / ngang
• Nhiệt độ làm việc: -20ºC ~ 180ºC

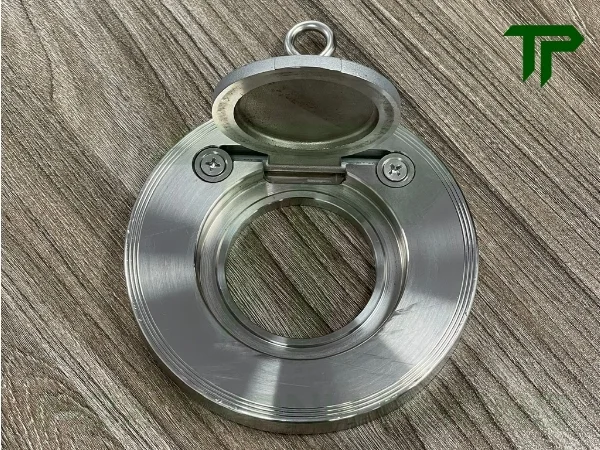

3.4. Van một chiều treo inox

Van một chiều treo inox sử dụng một đĩa van được treo trên trục trên thân van. Khi dòng chảy đi theo đúng chiều, áp lực lưu chất đẩy đĩa xoay mở. Khi lưu lượng giảm hoặc xuất hiện dòng hồi, đĩa tự động quay trở lại và đóng lên bề mặt làm kín.

Đặc điểm nổi bật của van là cơ cấu đơn giản và số lượng chi tiết chuyển động ít. Với các thiết kế dạng wafer, thân van có chiều dài ngắn và trọng lượng nhẹ, giúp giảm không gian cần thiết giữa hai mặt bích và thuận tiện khi lắp trên các tuyến ống có diện tích hạn chế.

So với một số loại van một chiều mặt bích inox nối wafer như van một chiều cánh bướm hay van một chiều cối thì độ dày của van một chiều treo inox mỏng hơn rất nhiều. Phù hợp lắp ở những hệ thống có không gian cực kì hạn chế.

Thông số kỹ thuật của van một chiều mặt bích inox dạng treo:

• Vật liệu: Inox 304/CF8 hoặc inox 316/CF8M.
• Kiểu kết nối: Wafer
• Áp suất làm việc: PN16
• Kích thước: DN15 – DN300
• Phương lắp đặt: Ngang
• Nhiệt độ làm việc: Max 180ºC

4. So sánh 4 loại van một chiều mặt bích inox phổ biến

Bốn loại van một chiều mặt bích inox đều có chung chức năng cho lưu chất đi theo một chiều và ngăn dòng chảy ngược, nhưng khác nhau rõ rệt về cơ cấu đóng mở, chiều dài thân van, tốc độ phản hồi và phạm vi sử dụng.

Van một chiều lá lật mặt bích inox phù hợp với các hệ thống cần kết cấu chắc chắn, tiết diện dòng chảy lớn và sử dụng trên đường ống có kích thước trung bình đến lớn. Hai đầu mặt bích tạo liên kết ổn định, trong khi lá van lớn mở hoàn toàn giúp dòng lưu chất đi qua tương đối thông thoáng khi van mở hoàn toàn.

Van một chiều cối inox có lợi thế ở khả năng đóng nhanh nhờ cơ cấu cối kết hợp lò xo. Hành trình đóng mở ngắn giúp van phản ứng tốt với sự thay đổi của lưu lượng và áp suất, phù hợp với các hệ thống cần kiểm soát dòng hồi nhanh và có kích thước lắp đặt tương đối gọn.

Van một chiều cánh bướm inox nổi bật với kết cấu wafer rất ngắn và trọng lượng nhẹ. Hai cánh van có hành trình đóng ngắn, được lò xo hỗ trợ nên phản hồi nhanh. Điểm đặc biệt của van này là 2 lá van lật ra sẽ tạo dòng chảy thuận lợi hơn so với van 1 chiều mặt bích inox dạng cối.

Van một chiều treo inox sử dụng một đĩa duy nhất với cơ cấu tương đối đơn giản. Thân van cực mỏng dạng wafer giúp tiết kiệm không gian lắp đặt, đồng thời số lượng chi tiết chuyển động ít giúp kết cấu gọn và dễ bố trí trên các tuyến ống có khoảng cách giữa hai mặt bích hạn chế.

5. Đặc điểm vật liệu của van 1chiều mặt bích inox

Vật liệu là yếu tố ảnh hưởng trực tiếp đến khả năng chống ăn mòn, độ bền và phạm vi môi chất mà van 1 chiều mặt bích inox có thể sử dụng. Với các dòng van đúc, thân van thường được ký hiệu theo mác thép không gỉ đúc như CF8 và CF8M, tương ứng gần với nhóm inox 304 và inox 316 thường gặp trên thị trường.

5.1. Inox 304 – CF8

CF8 là mác thép không gỉ đúc thuộc nhóm vật liệu có đặc tính tương đương với inox 304. Đây là loại vật liệu được sử dụng rất phổ biến để chế tạo thân, nắp và các chi tiết chính của van 1 chiều mặt bích inox nhờ sự cân bằng tốt giữa độ bền cơ học, khả năng chống ăn mòn và chi phí.

Van một chiều mặt bích sử dụng inox 304/CF8 có khả năng làm việc tốt trong môi trường nước sạch, nước công nghiệp, khí nén, dầu và nhiều loại lưu chất có mức độ ăn mòn thông thường. Bề mặt inox cũng có khả năng chống oxy hóa tốt, giúp thân van duy trì độ bền và hình thức ổn định trong quá trình sử dụng.

Với các hệ thống đường ống thông thường, nơi lưu chất không có tính ăn mòn mạnh hoặc hàm lượng chloride cao, CF8 là lựa chọn có tính kinh tế và được sử dụng rộng rãi.

5.2. Inox 316 – CF8M

CF8M là mác thép không gỉ đúc thuộc nhóm tương đương với inox 316. So với CF8, thành phần của CF8M có bổ sung molybdenum, nhờ đó tăng khả năng chống ăn mòn trong nhiều môi trường hóa chất và môi trường có chứa chloride.

Van 1 chiều sử dụng inox 316/CF8M thường được lựa chọn cho các hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn, chẳng hạn như đường ống hóa chất, môi trường ẩm, khu vực ven biển hoặc các hệ thống tiếp xúc với lưu chất có tính ăn mòn cao hơn mức thông thường.

Ngoài khả năng chống ăn mòn tốt, CF8M vẫn duy trì độ bền cơ học cần thiết cho thân van chịu áp, vì vậy thường được sử dụng cho các hệ thống cần tuổi thọ cao và độ ổn định lâu dài.

6. Van 1 chiều mặt bích inox dùng cho những lưu chất nào?

Nhờ khả năng chống ăn mòn và độ bền cơ học tốt của vật liệu inox, van 1 chiều mặt bích inox có thể sử dụng với nhiều loại lưu chất khác nhau trong hệ thống đường ống công nghiệp. Phạm vi sử dụng cụ thể còn phụ thuộc vào loại van, vật liệu bề mặt làm kín, nhiệt độ và áp suất làm việc.

• Nước sạch và nước công nghiệp: Được sử dụng phổ biến trên đường ống cấp nước, hệ thống tuần hoàn, đường hút – xả của máy bơm và các hệ thống xử lý nước nhằm ngăn dòng chảy ngược.
• Nước thải: Một số loại van có kết cấu đường dòng rộng như van lá lật hoặc van treo có thể sử dụng trong hệ thống nước thải, tùy theo hàm lượng cặn và kích thước chất rắn có trong lưu chất.
• Dầu và các chất lỏng công nghiệp: Van một chiều mặt bích inox có thể sử dụng cho dầu, chất bôi trơn và nhiều loại chất lỏng công nghiệp khác khi vật liệu làm kín tương thích với môi chất.
• Hóa chất: Van sử dụng inox 316/CF8M thường được ưu tiên sử dụng trong các hệ thống hóa chất nhờ khả năng chống ăn mòn cao.
• Nước biển và môi trường có chloride: Inox 316/CF8M có khả năng chống ăn mòn chloride tốt, vì vậy thường được ưu tiên cho các hệ thống có điều kiện môi trường tương tự. Khả năng sử dụng cụ thể cần được đánh giá theo nồng độ chloride và nhiệt độ làm việc.

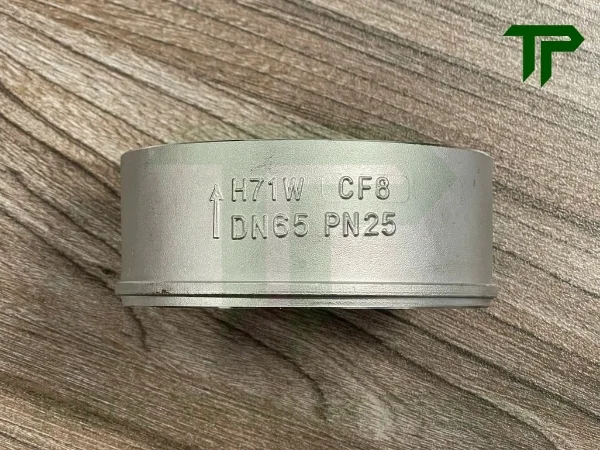

7. Cách lựa chọn van 1 chiều mặt bích inox

Khi lựa chọn van 1 chiều mặt bích inox, nên kiểm tra một số thông tin cơ bản của hệ thống để chọn đúng loại van ngay từ đầu. Mỗi loại van một chiều như lá lật, cối, cánh bướm hay van treo đều có đặc điểm riêng và phù hợp với những điều kiện lắp đặt khác nhau.

• Xác định kích thước đường ống: Dựa vào DN của đường ống để lựa chọn kích thước van tương ứng, bảo đảm khả năng kết nối và lưu lượng làm việc.
• Xác định cấp áp suất: Chọn van có cấp áp phù hợp với áp suất vận hành của hệ thống như JIS 10K, PN16, Class 150 hoặc các cấp áp khác.
• Kiểm tra tiêu chuẩn mặt bích: Với van có hai đầu mặt bích bắt bulông cần xác định đúng chuẩn JIS, BS/EN hoặc ANSI để bảo đảm PCD và vị trí lỗ bulông tương thích. Với van dạng wafer, khả năng lắp đặt linh hoạt hơn giữa hai mặt bích, nhưng vẫn cần kiểm tra DN và dải tiêu chuẩn mặt bích mà model van hỗ trợ.
• Lựa chọn vật liệu inox: Căn cứ vào mức độ ăn mòn của lưu chất và môi trường làm việc để lựa chọn van inox 304/CF8 hoặc inox 316/CF8M.
• Xem xét không gian lắp đặt: Kiểm tra khoảng trống thực tế trên đường ống để lựa chọn loại van có chiều dài thân và kiểu kết nối phù hợp với hệ thống.
• Kiểm tra lưu chất và nhiệt độ: Xác định loại lưu chất, nhiệt độ vận hành và vật liệu bề mặt làm kín để lựa chọn cấu hình van phù hợp.

Chỉ cần xác định rõ các thông tin trên là đã có thể thu hẹp khá nhanh loại van một chiều mặt bích inox phù hợp với hệ thống.
