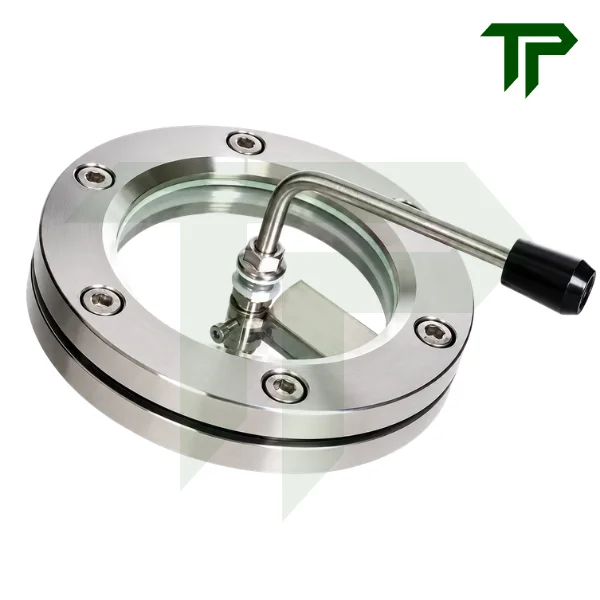

Kính Mặt Bích Có Gạt Sương

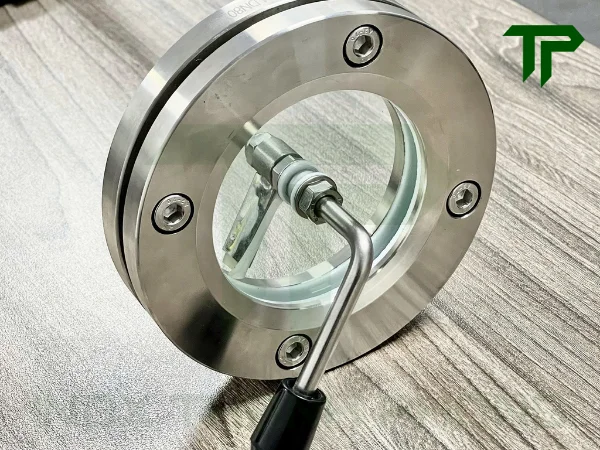

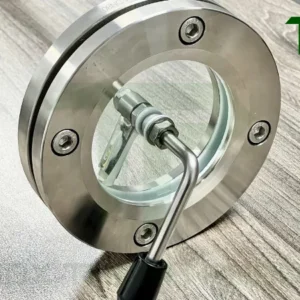

1. Kính mặt bích có gạt sương là gì?

Kính mặt bích có gạt sương, hay còn gọi là kính thăm bồn tank có gạt sương, là một loại phụ kiện dành cho bồn tank inox. Sản phẩm thường được lắp trên đỉnh bồn, dùng để quan sát hoạt động của lưu chất phía trong bồn.

Khác với kính mặt bích thông thường, loại kính này được thiết kế thêm cần gạt sương để gạt bỏ lớp sương hoặc hơi nước đọng trên mặt kính. Kính có gạt sương thường được trang bị cho những bồn nhiệt, nơi chênh lệch nhiệt độ giữa bên trong và bên ngoài bồn khiến kính thường rất dễ bị mờ, che khuất tầm quan sát dù bản thân kính không bị hư hỏng.

2. Cấu tạo kính mặt bích có gạt sương

Kính thăm bồn mặt bích inox có gạt sương được thiết kế từ nhiều bộ phận liên kết chặt chẽ với nhau. Mỗi chi tiết đảm nhiệm một chức năng riêng, vừa bảo đảm khả năng quan sát bên trong bồn, vừa duy trì độ kín và hỗ trợ làm sạch mặt kính trong quá trình vận hành.

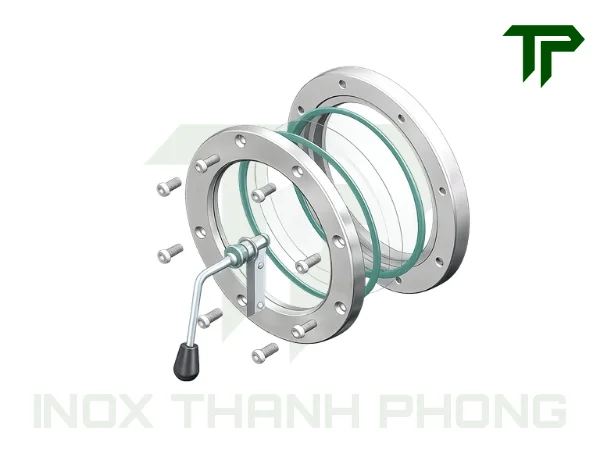

2.1. Cấu tạo chung

Cấu tạo của kính mặt bích có gạt sương gồm các bộ phận chính sau:

• Mặt bích: Gồm 2 tấm bích làm từ inox 304 hoặc inox 316. Mặt bích phía trên có các lỗ tròn để bắt bulong xuyên qua, còn mặt bích phía dưới được dùng để hàn trực tiếp vào thân bồn.
• Kính: Phần thấu kính được làm từ kính cường lực chất lượng cao, trong suốt, giúp quan sát lưu chất bên trong bồn dễ dàng. Ở chính giữa mặt kính được khoét một lỗ tròn để lắp trục cần gạt sương.
• Gioăng: làm từ silicone hoặc PTFE (Teflon), gồm 2 gioăng đặt ở hai bên mặt kính, nằm giữa mặt bích và thấu kính. Gioăng có nhiệm vụ làm kín, hạn chế rò rỉ lưu chất và bảo vệ kính khỏi lực ép trực tiếp của mặt bích.
• Bulong: Được lắp qua các lỗ trên mặt bích để liên kết chặt chẽ toàn bộ các bộ phận của cụm kính với nhau, đồng thời tạo lực ép cần thiết lên gioăng làm kín.
• Cần gạt sương: Được lắp ở giữa mặt kính và có thể xoay tròn 360°. Phía trên là tay cầm để người vận hành thao tác từ bên ngoài, còn phía dưới là thanh gạt áp sát mặt kính bên trong bồn để quét sạch hơi nước, bọt hoặc cặn bám.

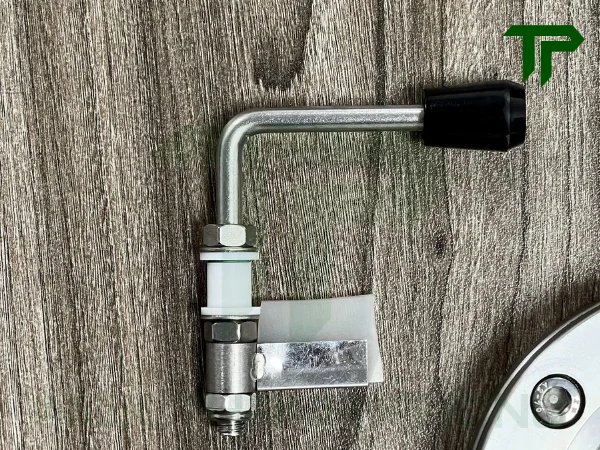

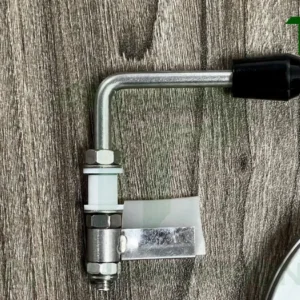

2.2. Cấu tạo cần gạt sương

Cần gạt sương lắp ở giữa mặt kính, có thể xoay tròn 360°, gồm các chi tiết sau:

• Tay cầm hình chữ L: thanh kim loại uốn cong hình chữ L, đầu tay cầm bọc nhựa màu đen giúp cầm chắc tay khi thao tác. Thiết kế dạng cần gạt (thay vì núm tròn) tạo mô-men xoay lớn hơn với lực tay nhỏ hơn theo nguyên lý đòn bẩy cơ bản.
• Cụm gioăng làm kín tại trục: các vòng đệm màu trắng (gioăng PTFE) lồng vào trục xoay, ngay dưới điểm uốn của tay cầm, có nhiệm vụ ngăn rò rỉ tại vị trí trục xuyên qua mặt bích.
• Đai ốc siết: các đai ốc lục giác giữ chặt trục và nén gioăng để đảm bảo độ kín tại điểm trục xoay.
• Thanh gạt (khung kim loại + lưỡi silicone): khung kim loại kẹp giữ, gắn cố định vào trục xoay; lưỡi silicone màu trắng trong mờ gắn dọc theo cạnh khung, là phần thực sự tì vào và gạt trên mặt kính. Khung kim loại giữ vai trò định hình, còn silicone đủ mềm để ôm sát bề mặt kính, gạt sạch hơi nước mà không cào xước kính.

Toàn bộ cụm hoạt động như thế nào?

Khi bồn chứa lưu chất có nhiệt độ cao hoặc phát sinh hơi, chênh lệch nhiệt độ giữa bên trong và bên ngoài bồn khiến hơi nước ngưng tụ thành sương hoặc giọt nước bám trên mặt trong của kính. Người vận hành chỉ cần cầm tay gạt bên ngoài và xoay, chuyển động xoay truyền thẳng xuống qua trục, đi giữa hai gioăng làm kín, tới thanh gạt ở đầu trục bên trong bồn.

Vì toàn bộ cụm là một trục liền, mỗi độ xoay của tay cầm bên ngoài tương ứng chính xác với độ xoay của lưỡi gạt silicone bên trong, giúp người vận hành kiểm soát chính xác vùng đang gạt trên mặt kính. Toàn bộ thao tác diễn ra từ bên ngoài, không cần mở bồn, không làm gián đoạn quá trình vận hành hay phá vỡ độ kín của hệ thống.

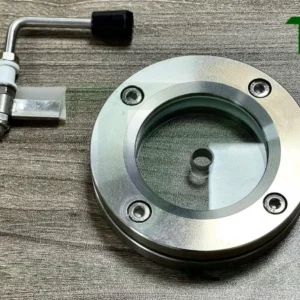

3. Vật liệu sử dụng trong kính mặt bích có gạt sương

Kính mặt bích có gạt sương sử dụng ba nhóm vật liệu chính cho ba bộ phận khác nhau. Mỗi loại vật liệu được lựa chọn theo đúng yêu cầu làm việc của từng vị trí, gồm khả năng chống ăn mòn của phần mặt bích, độ bền nhiệt và độ trong suốt của thấu kính, cùng khả năng làm kín của hệ gioăng.

3.1. Inox 304 và inox 316 trong phần mặt bích

Phần mặt bích của kính quan sát có gạt sương thường được chế tạo từ inox 304 hoặc inox 316. Đây là hai mác thép không gỉ được sử dụng phổ biến trong các hệ thống bồn tank thực phẩm, đồ uống, dược phẩm, mỹ phẩm và hóa chất.

• Inox 304 chứa khoảng 18% Crom và 8% Niken. Thành phần này giúp bề mặt inox hình thành lớp màng oxit thụ động, có tác dụng hạn chế oxy hóa và chống gỉ trong các môi trường thông thường như nước sạch, hơi ẩm, thực phẩm trung tính và đồ uống. Nhờ giá thành hợp lý, khả năng gia công tốt và độ bền ổn định, inox 304 thường được lựa chọn cho phần lớn các hệ thống không tiếp xúc với hóa chất có tính ăn mòn mạnh.
• Inox 316 được bổ sung khoảng 2–3% Molypden so với inox 304. Thành phần Molypden giúp tăng khả năng chống ăn mòn rỗ và ăn mòn khe hở trong môi trường có ion clorua, chẳng hạn như dung dịch vệ sinh CIP chứa clo, nước muối hoặc các loại lưu chất có tính ăn mòn cao. Vì vậy, inox 316 nên được ưu tiên cho những bồn thường xuyên thực hiện CIP/SIP hoặc làm việc trong điều kiện nhiệt độ cao kết hợp với hóa chất mạnh.

3.2. Kính cường lực trong phần thấu kính

Phần thấu kính được làm từ kính cường lực. Đây là loại kính được gia nhiệt đến gần điểm hóa mềm, sau đó làm nguội nhanh bề mặt để tạo lớp ứng suất nén. Nhờ quá trình xử lý này, kính có khả năng chịu va đập, chịu lực và chịu chênh lệch nhiệt độ tốt hơn so với kính thông thường có cùng độ dày.

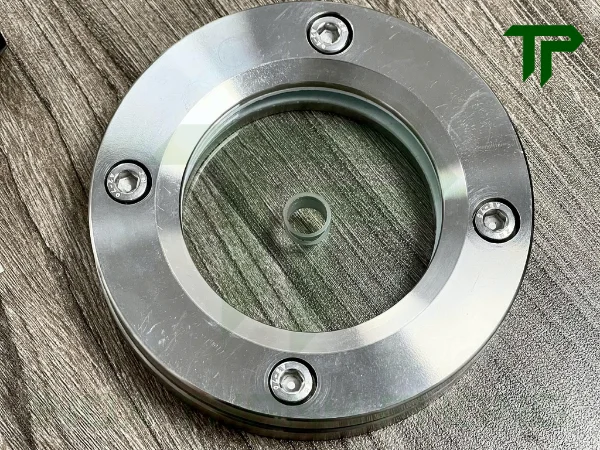

Đối với kính mặt bích có gạt sương, chính giữa thấu kính còn được gia công thêm một lỗ tròn để lắp trục cần gạt. Đây là vị trí cần được xử lý chính xác vì mép lỗ khoét dễ tập trung ứng suất. Nếu quá trình khoan, mài mép hoặc tôi kính không đạt yêu cầu, các vết nứt vi mô có thể hình thành và phát triển trong quá trình kính chịu nhiệt, chịu áp hoặc chịu lực xoay từ cần gạt.

3.3. Gioăng làm kín

Gioăng làm kín của kính mặt bích có gạt sương thường sử dụng silicone hoặc PTFE. Mỗi loại có những ưu điểm và hạn chế riêng, phù hợp với từng môi trường lưu chất và điều kiện vận hành khác nhau. Bảng dưới đây giúp so sánh nhanh hai loại vật liệu này:

Tiêu chí	Silicone	PTFE (Teflon)
Đặc tính	Đàn hồi tốt, mềm dẻo	Trơ hóa học cao, cứng hơn
Kháng hóa chất	Thông thường	Cao hơn
Nhiệt độ làm việc	-50°C đến 150°C	-180°C đến 260°C
Nhược điểm chính	Kém bền ở nhiệt độ hoặc hóa chất khắc nghiệt	Dễ biến dạng nguội (cold flow) khi chịu nén lâu
Giá thành	Thấp hơn	Cao hơn
Phù hợp với	Thực phẩm, đồ uống	Dược phẩm, mỹ phẩm, hóa chất

4. Thông số kỹ thuật kính mặt bích có sươngg

Thông số kỹ thuật của kính mặt bích có gạt sương được chia thành hai phần chính, gồm thông số kỹ thuật chung và bảng kích thước theo từng size. Việc đối chiếu đầy đủ các thông số này giúp lựa chọn đúng sản phẩm theo áp suất, nhiệt độ và không gian lắp đặt thực tế trên bồn tank.

4.1. Thông số kỹ thuật chung

Kính mặt bích có gạt sương được chế tạo từ inox 304 hoặc inox 316, kết hợp kính cường lực và gioăng PTFE. Cấu hình này giúp sản phẩm đáp ứng yêu cầu quan sát, chịu nhiệt, chịu áp và duy trì độ kín trong quá trình vận hành.

• Chất liệu: SUS304, SUS316
• Chất liệu kính: Kính cường lực
• Gioăng làm kín: Silicone, Teflon (PTFE)
• Nhiệt độ làm việc tối đa: 150°C
• Xuất xứ: Trung Quốc

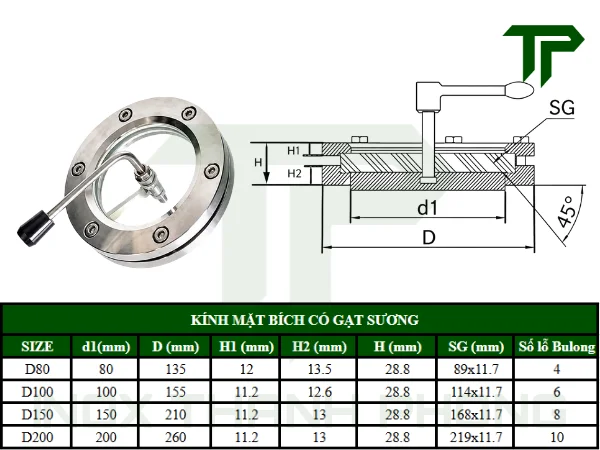

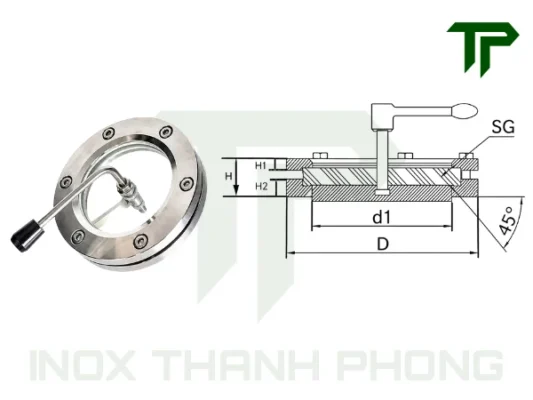

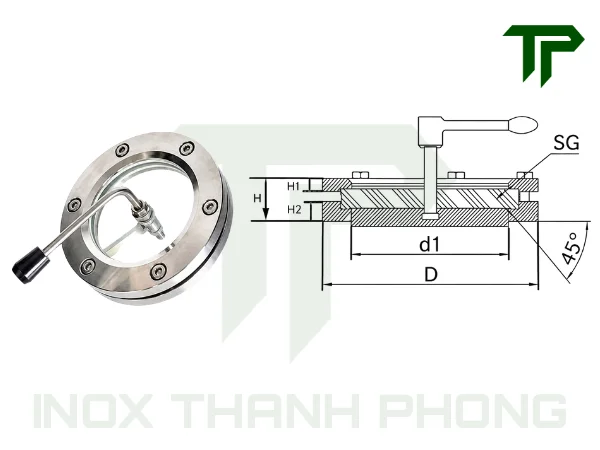

4.2. Bảng kích thước

Kính mặt bích có gạt sương được sản xuất với nhiều kích thước khác nhau để phù hợp với đường kính lỗ quan sát và không gian lắp đặt trên thân hoặc nắp bồn. Bảng dưới đây thể hiện các thông số kích thước tham khảo theo từng size.

Size	d1 (mm)	D (mm)	H1 (mm)	H2 (mm)	H (mm)	SG (mm)	Số lỗ bulong
D80	80	135	12	13.5	28.8	89 x 11.7	4
D100	100	155	11.2	12.6	28.8	114 x 11.7	6
D150	150	210	11.2	13	28.8	168 x 11.7	8
D200	200	260	11.2	13	28.8	219 x 11.7	10

Lưu ý khi tra bảng:

• d1: Đường kính danh nghĩa, tương ứng với đường kính lỗ quan sát hoặc phần kính.
• D: Đường kính ngoài của mặt bích.
• H1, H2: Chiều cao của từng phần trong cụm kính.
• H: Tổng chiều cao của toàn bộ cụm kính.
• SG: Đường kính vòng tròn tâm lỗ bulong x đường kính lỗ bulong.
• Số lỗ bulong: Tăng dần theo kích thước mặt bích. Size càng lớn càng cần nhiều điểm siết để lực ép được phân bố đồng đều quanh chu vi, hạn chế cong vênh và rò rỉ.

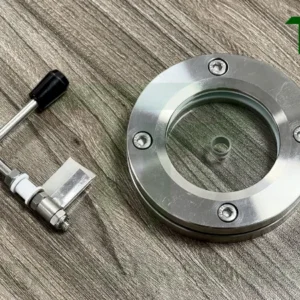

5. Ưu điểm và nhược điểm kính mặt bích vi sinh có gạt sương

Kính mặt bích có gạt sương mang lại hiệu quả quan sát tốt hơn trong các bồn thường xuyên phát sinh hơi nước, nhưng đồng thời cũng có một số hạn chế nhất định về chi phí và bảo trì. Việc đánh giá đầy đủ cả ưu điểm và nhược điểm sẽ giúp người dùng lựa chọn đúng sản phẩm theo điều kiện vận hành thực tế.

5.1. Ưu điểm

So với kính mặt bích thông thường, loại có gạt sương nổi bật ở khả năng duy trì tầm nhìn trong quá trình bồn đang hoạt động:

• Quan sát liên tục dù bồn có nhiều hơi nước: Người vận hành không cần chờ hơi nước tự tan hoặc dừng thiết bị để lau kính thủ công. Chỉ cần xoay tay gạt là có thể làm sạch lớp sương bám trên mặt kính và tiếp tục theo dõi lưu chất bên trong.
• Không cần mở bồn để xử lý kính bị mờ: Toàn bộ thao tác gạt được thực hiện từ bên ngoài nên bồn vẫn duy trì trạng thái kín. Điều này giúp hạn chế nguy cơ nhiễm bụi, vi sinh vật hoặc tạp chất từ môi trường bên ngoài xâm nhập vào hệ thống.
• Thao tác đơn giản: Cơ cấu gạt vận hành hoàn toàn bằng tay, không yêu cầu dụng cụ chuyên dụng hoặc kỹ thuật phức tạp. Người vận hành chỉ cần xoay tay cầm để thanh gạt bên trong quét qua bề mặt kính.
• Cơ cấu cơ khí bền, không phụ thuộc nguồn điện: Bộ gạt không sử dụng động cơ hoặc thiết bị điện nên vẫn có thể hoạt động khi mất điện. Thiết kế cơ khí đơn giản cũng giúp hạn chế hư hỏng do chập điện, ẩm ướt hoặc môi trường có hơi hóa chất.

5.2. Nhược điểm

Bên cạnh các lợi thế về khả năng quan sát, kính mặt bích có gạt sương cũng tồn tại một số hạn chế cần cân nhắc trước khi lựa chọn:

• Giá thành cao hơn kính mặt bích thông thường: Sản phẩm có thêm trục xoay, tay cầm, thanh gạt và hệ gioăng làm kín tại trục nên chi phí chế tạo, gia công và lắp ráp cao hơn loại kính không có gạt.
• Phát sinh thêm một vị trí cần bảo trì: Trục xuyên qua tâm kính là bộ phận chuyển động nằm giữa môi trường bên trong và bên ngoài bồn. Gioăng tại vị trí này vừa chịu nén, vừa chịu ma sát khi xoay nên cần được kiểm tra định kỳ để tránh rò rỉ.
• Không xử lý triệt để cặn bám lâu ngày: Cơ cấu gạt chủ yếu loại bỏ hơi nước ngưng tụ, bọt hoặc lớp chất lỏng bám nhẹ trên kính. Với cặn khoáng, dầu, nhựa, đường kết tinh hoặc hóa chất bám dính lâu ngày, vẫn cần vệ sinh bằng dung dịch phù hợp hoặc tháo cụm kính để làm sạch.

6. Hai hiểu lầm phổ biến về kính gạt sương

Nhiều khách hàng đánh giá chưa đúng công dụng thực tế của cơ cấu gạt sương, dẫn đến lựa chọn sản phẩm không phù hợp với nhu cầu hoặc phát sinh những lo ngại không cần thiết trong quá trình vận hành. Dưới đây là hai hiểu lầm thường gặp nhất.

Hiểu lầm 1: Lắp gạt sương sẽ giúp quan sát rõ hơn trong mọi trường hợp

Nhận định này không hoàn toàn chính xác. Lớp sương mờ trên kính thường hình thành do chênh lệch nhiệt độ giữa bên trong và bên ngoài bồn khiến hơi nước ngưng tụ trên bề mặt kính. Cơ chế này tương tự hiện tượng kính ô tô bị mờ khi nhiệt độ trong và ngoài xe có sự chênh lệch lớn.

Với những bồn vận hành ở nhiệt độ thường, mức chênh lệch nhiệt với môi trường bên ngoài không đáng kể nên hiện tượng ngưng tụ hầu như không xảy ra. Trong trường hợp này, việc lắp thêm cơ cấu gạt sương không làm tăng đáng kể khả năng quan sát mà chỉ làm chi phí đầu tư cao hơn.

Hiểu lầm 2: Gạt sương là thiết bị điện và cần đấu nguồn

Gạt sương trên kính mặt bích là cơ cấu cơ khí vận hành hoàn toàn bằng tay. Người vận hành xoay tay cầm bên ngoài để truyền chuyển động qua trục xuyên tâm, làm thanh gạt phía trong quét trực tiếp trên bề mặt kính.

Cơ cấu này không sử dụng động cơ, không có linh kiện điện tử và không cần đấu nguồn. Nhờ đó, chi phí lắp đặt và bảo trì thấp hơn so với các giải pháp chống mờ sử dụng điện. Tuy nhiên, người vận hành phải thao tác thủ công mỗi khi cần làm sạch mặt kính.

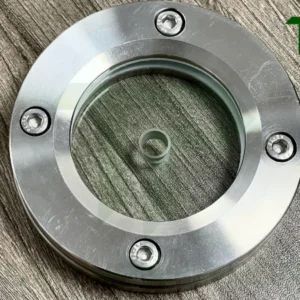

7. Nhận biết và xử lý sự cố ở cơ cấu gạt

Cơ cấu gạt sương là bộ phận cơ khí có chuyển động nên vẫn có thể phát sinh hao mòn sau một thời gian sử dụng. Việc nhận biết sớm các dấu hiệu bất thường giúp xử lý đúng nguyên nhân, hạn chế rò rỉ và duy trì khả năng quan sát ổn định.

• Tay gạt khó xoay: Nguyên nhân thường gặp là trục xoay bị khô, cặn bám lâu ngày hoặc bề mặt tiếp xúc tăng ma sát. Cần vệ sinh trục để loại bỏ cặn và sử dụng chất bôi trơn chuyên dụng phù hợp với thiết bị thực phẩm, dược phẩm hoặc hệ thống vi sinh. Không nên cố dùng lực quá mạnh để xoay tay gạt vì có thể làm cong trục, rách gioăng hoặc tạo lực bất thường lên phần lỗ xuyên tâm của kính.
• Xuất hiện hơi ẩm hoặc rò rỉ quanh trục xuyên tâm: Đây thường là dấu hiệu gioăng làm kín tại trục đã bị lão hóa, biến dạng hoặc mất khả năng ngăn lưu chất và hơi ẩm rò ra bên ngoài. Khi phát hiện tình trạng này, cần kiểm tra và thay gioăng mới thay vì chỉ siết chặt thêm trục. Không nên tiếp tục vận hành trong thời gian dài khi vị trí trục đã rò rỉ, bởi lưu chất thoát ra ngoài có thể làm ảnh hưởng đến điều kiện vệ sinh, gây ăn mòn cục bộ và làm hư hỏng thêm các chi tiết liên quan.
• Đã gạt nhưng kính vẫn bị mờ: Trường hợp này thường không phải do cơ cấu gạt bị hỏng mà do trên mặt kính đã xuất hiện cặn hóa học, cặn khoáng, dầu hoặc màng sinh học bám chặt. Thanh gạt chỉ có khả năng loại bỏ hơi nước, bọt hoặc lớp chất lỏng bám nhẹ, không thể làm sạch hoàn toàn các loại cặn kết dính lâu ngày. Cần vệ sinh kính bằng dung dịch phù hợp với từng loại cặn. Không nên tiếp tục gạt nhiều lần với lực lớn vì có thể kéo cặn cứng trên bề mặt, làm xước kính và giảm độ trong suốt.

8. Câu hỏi thường gặp (FAQ)

Gạt sương có cần nguồn điện không?
Không. Bộ gạt sương là cơ cấu cơ khí vận hành hoàn toàn bằng tay. Người sử dụng chỉ cần xoay tay cầm bên ngoài để thanh gạt phía trong quét qua bề mặt kính, không cần đấu điện, không sử dụng động cơ và không phụ thuộc vào nguồn điện của hệ thống.

Có thể lắp thêm bộ gạt sương cho kính thường đã lắp sẵn không?
Thông thường là không. Cơ cấu gạt sương được tích hợp ngay từ thiết kế ban đầu của cụm kính, trong đó phần thấu kính phải được gia công lỗ xuyên tâm để lắp trục gạt và bố trí gioăng làm kín riêng tại vị trí này. Vì vậy, nếu bồn đang sử dụng kính mặt bích thông thường, phương án phù hợp thường là thay nguyên cụm kính có gạt sương thay vì khoan hoặc lắp bổ sung trực tiếp lên kính cũ.

Gạt sương có ảnh hưởng đến độ kín của kính không?
Không ảnh hưởng nếu cơ cấu được lắp đúng kỹ thuật và gioăng làm kín tại trục xuyên tâm vẫn còn nguyên vẹn. Tuy nhiên, trục gạt là bộ phận chuyển động xuyên qua mặt kính nên gioăng tại vị trí này chịu cả lực nén và ma sát trong quá trình xoay. Vì vậy, cần kiểm tra riêng gioăng trục định kỳ, không nên chỉ kiểm tra gioăng viền kính.

Có nên chọn loại kết hợp cả đèn và gạt sương không?
Nên cân nhắc loại kết hợp đèn và gạt sương khi bồn được lắp tại vị trí thiếu sáng, phần bên trong bồn khó quan sát hoặc quá trình vận hành thường xuyên phát sinh hơi nước làm kính bị mờ. Đèn hỗ trợ chiếu sáng lưu chất bên trong, còn bộ gạt giúp làm sạch lớp sương bám trên kính, nhờ đó duy trì tầm nhìn rõ hơn trong nhiều điều kiện vận hành khác nhau.

9. Địa chỉ cung cấp kính mặt bích có gạt sương uy tín

Để kính mặt bích có gạt sương hoạt động ổn định, duy trì độ kín và đáp ứng đúng điều kiện nhiệt độ, áp suất của bồn tank, người mua nên lựa chọn đơn vị cung cấp có kinh nghiệm về phụ kiện inox và thiết bị quan sát công nghiệp. Sản phẩm cần có thông số rõ ràng, vật liệu đúng yêu cầu và kích thước phù hợp với vị trí lắp đặt thực tế.

INOX THANH PHONG cung cấp kính mặt bích có gạt sương bằng inox 304 và inox 316, sử dụng kính cường lực, gioăng PTFE và cơ cấu tay gạt vận hành cơ học. Sản phẩm phù hợp lắp trên bồn thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất và các hệ thống thường xuyên phát sinh hơi nước hoặc chênh lệch nhiệt độ lớn.

Khi đặt hàng, khách hàng được hỗ trợ lựa chọn sản phẩm theo đường kính lỗ quan sát, đường kính ngoài mặt bích, số lượng lỗ bulong, áp suất, nhiệt độ và môi trường làm việc. Việc kiểm tra kỹ các thông số trước khi sản xuất hoặc giao hàng giúp hạn chế tình trạng sai kích thước, không khớp vị trí lắp hoặc phải gia công lại trên bồn.

• Cung cấp kính mặt bích có gạt sương inox 304 và inox 316.
• Nhiều kích thước phù hợp với từng loại bồn tank.
• Hỗ trợ đối chiếu bản vẽ và thông số lắp đặt thực tế.
• Tư vấn lựa chọn vật liệu theo lưu chất, nhiệt độ và áp suất.
• Cung cấp đầy đủ hóa đơn VAT và chứng từ CO, CQ theo yêu cầu.
• Hàng sẵn kho tại Hà Nội, hỗ trợ giao hàng toàn quốc.

Khách hàng nên cung cấp đầy đủ kích thước lỗ quan sát, đường kính mặt bích, số lỗ bulong, nhiệt độ, áp suất và loại lưu chất để được tư vấn chính xác. Với những hệ thống có yêu cầu đặc biệt, INOX THANH PHONG có thể hỗ trợ kiểm tra bản vẽ hoặc thông số kỹ thuật trước khi đặt hàng.
