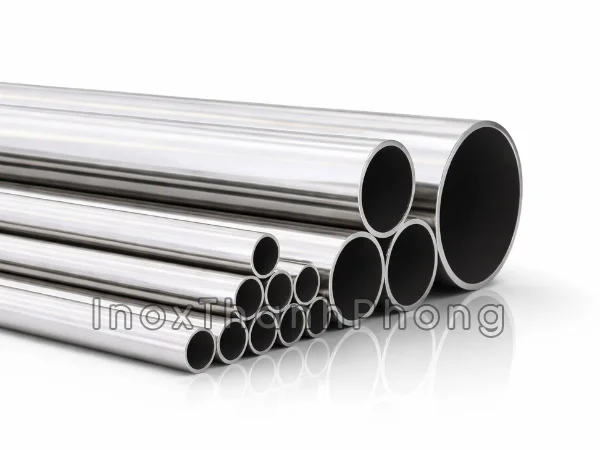

Ống inox vi sinh là một loại ống inox có bề mặt cả trong lẫn ngoài sáng bóng với độ Ra đạt ≤ 0.8 μm và thường được sử dụng làm ống dẫn thực phẩm, dược phẩm hay hoá chất sạch.
1. Ống inox vi sinh là gì? Hiểu đúng khái niệm “vi sinh” trong hệ thống đường ống
Ống inox vi sinh là loại ống được thiết kế chuyên biệt cho các hệ thống có yêu cầu cao về vệ sinh, nơi mà khả năng làm sạch, hạn chế tồn dư và kiểm soát vi sinh đóng vai trò quyết định đến chất lượng vận hành cũng như sản phẩm đầu ra. Điểm cốt lõi khiến ống inox vi sinh khác với các loại ống inox thông thường nằm ở yêu cầu kỹ thuật về bề mặt, tiêu chuẩn sản xuất và khả năng vệ sinh trong quá trình sử dụng.
Trong thực tế, nhiều người thường hiểu đơn giản rằng ống inox vi sinh là loại ống “sáng, bóng và đẹp hơn”. Cách hiểu này chưa đầy đủ và dễ dẫn đến lựa chọn sai. Tính chất “vi sinh” không chỉ liên quan đến hình thức bên ngoài, mà chủ yếu nằm ở bề mặt bên trong của ống, nơi dòng lưu chất tiếp xúc trực tiếp và nơi vi khuẩn, cặn bẩn có nguy cơ tích tụ nếu thiết kế không phù hợp.
Về mặt kỹ thuật, ống inox vi sinh yêu cầu bề mặt trong được xử lý mịn, đồng đều, hạn chế tối đa các điểm gồ ghề, vết xước hoặc vùng chết. Những chi tiết này nếu tồn tại sẽ trở thành nơi tích tụ vi sinh vật, gây khó khăn cho quá trình làm sạch và ảnh hưởng đến độ an toàn của toàn bộ hệ thống. Chính vì vậy, ống inox vi sinh luôn gắn liền với các tiêu chuẩn sản xuất và kiểm soát chất lượng nghiêm ngặt hơn so với ống inox công nghiệp thông thường.
Một khác biệt quan trọng nữa là mục đích thiết kế. Ống inox vi sinh không hướng tới khả năng chịu áp quá lớn hay tải trọng cao, mà tập trung vào sự ổn định, sạch sẽ và khả năng vận hành lâu dài trong các hệ thống yêu cầu vệ sinh cao. Độ dày, phương pháp sản xuất và cách xử lý bề mặt của ống đều được tính toán để cân bằng giữa độ bền cơ học và khả năng làm sạch hiệu quả.
Chính vì những yêu cầu đặc thù này, ống inox vi sinh không thể thay thế tùy tiện bằng ống inox công nghiệp dù cùng mác vật liệu. Việc sử dụng sai loại ống có thể không gây ra sự cố ngay lập tức, nhưng về lâu dài sẽ làm tăng nguy cơ tồn dư vi sinh, khó vệ sinh, giảm tuổi thọ hệ thống và ảnh hưởng trực tiếp đến chất lượng vận hành.
2. Các chất liệu inox dùng cho ống inox vi sinh
Trong hệ thống vi sinh, việc lựa chọn mác inox không chỉ dựa trên tên gọi 304 hay 316, mà cần hiểu bản chất vật liệu thông qua thành phần hợp kim và khả năng ổn định bề mặt trong quá trình vận hành. Chính sự khác biệt về thành phần hóa học là yếu tố quyết định đến khả năng chống ăn mòn, độ bền bề mặt và tuổi thọ của ống inox vi sinh.
2.1. Ống inox vi sinh 304
Inox 304 là mác thép không gỉ Austenitic được sử dụng phổ biến nhất trong các hệ thống vi sinh hiện nay. Về thành phần, inox 304 chứa khoảng 18–20% Crom (Cr) và 8–10,5% Niken (Ni). Tỷ lệ này giúp hình thành lớp màng oxit Crom ổn định trên bề mặt, đóng vai trò bảo vệ vật liệu khỏi quá trình oxy hóa và ăn mòn trong điều kiện làm việc thông thường.
Nhờ cấu trúc hợp kim này, ống inox vi sinh 304 có khả năng chống gỉ tốt, dễ gia công và đặc biệt phù hợp cho việc xử lý bề mặt mịn – một yêu cầu quan trọng trong hệ thống vi sinh. Vật liệu này đáp ứng tốt các yêu cầu về vệ sinh, khả năng làm sạch và độ ổn định trong quá trình vận hành liên tục.
Tuy nhiên, do không chứa Molypden, inox 304 có giới hạn nhất định khi làm việc trong môi trường có ion clorua, muối hoặc hóa chất ăn mòn mạnh. Trong những điều kiện này, bề mặt inox 304 có thể bị xỉn màu hoặc giảm độ ổn định theo thời gian và thậm chí là rỉ sét, dù ban đầu vẫn đạt yêu cầu vi sinh.
2.2. Ống inox vi sinh 316
Inox 316 được phát triển nhằm cải thiện khả năng chống ăn mòn so với inox 304, đặc biệt trong các môi trường khắc nghiệt hơn. Thành phần điển hình của inox 316 bao gồm 16–18% Crom, 10–14% Niken và đặc biệt là 2–3% Molypden (Mo).
Chính sự bổ sung Molypden là yếu tố then chốt giúp inox 316 tăng khả năng chống ăn mòn cục bộ, nhất là trong môi trường có muối, hóa chất hoặc độ ẩm cao kéo dài. Đối với ống inox vi sinh, điều này giúp bề mặt bên trong duy trì được trạng thái ổn định lâu hơn sau nhiều chu kỳ vận hành và vệ sinh.
Ống inox vi sinh 316 thường được lựa chọn cho các hệ thống yêu cầu cao hơn về độ bền vật liệu và tính ổn định lâu dài. Dù chi phí đầu tư cao hơn inox 304, nhưng trong nhiều trường hợp, việc sử dụng inox 316 lại giúp giảm rủi ro kỹ thuật và chi phí bảo trì về sau.
2.3. Ống inox vi sinh 316L
Inox 316L là biến thể của inox 316 với hàm lượng Carbon thấp, thường dưới 0,03%. Việc giảm Carbon giúp hạn chế hiện tượng kết tủa cacbit tại vùng mối hàn hoặc vùng chịu tác động nhiệt, từ đó nâng cao khả năng chống ăn mòn sau gia công.
Về thành phần hợp kim, inox 316L vẫn giữ tỷ lệ Crom, Niken và Molypden tương đương inox 316, nhưng nhờ Carbon thấp hơn, vật liệu này duy trì được cấu trúc và bề mặt ổn định hơn trong các hệ thống phải trải qua nhiều chu kỳ vệ sinh hoặc làm việc liên tục trong thời gian dài.
Ống inox vi sinh 316L thường được sử dụng trong các hệ thống có yêu cầu rất cao về độ sạch, độ ổn định và độ an toàn. Tại Inox Thanh Phong thì ống vi sinh hoàn toàn sẽ là ống inox 316L thay vì inox 316 thông thường.
3. Phân loại ống inox vi sinh theo phương pháp sản xuất
Bên cạnh vật liệu inox, phương pháp sản xuất cũng ảnh hưởng trực tiếp đến chất lượng bề mặt, độ ổn định và phạm vi ứng dụng của ống inox vi sinh. Trên thực tế, ống inox vi sinh được sản xuất chủ yếu theo hai phương pháp là ống inox vi sinh hàn và ống inox vi sinh đúc. Mỗi loại có đặc điểm riêng và phù hợp với những điều kiện sử dụng khác nhau.
3.1. Ống hàn vi sinh inox
Ống hàn vi sinh được sản xuất bằng cách cuộn tấm inox phẳng thành dạng ống, sau đó hàn dọc để tạo hình. Điểm khác biệt lớn giữa ống hàn vi sinh và ống hàn công nghiệp nằm ở cách xử lý mối hàn sau khi tạo ống.
Trong hệ vi sinh, mối hàn không được phép tồn tại gờ, rãnh hoặc khuyết tật trên bề mặt trong. Do đó, sau khi hàn, mối hàn của ống inox vi sinh sẽ được xử lý kỹ để đạt độ đồng đều với phần thân ống. Quá trình này giúp bề mặt trong liên tục, hạn chế điểm tích tụ cặn và hỗ trợ quá trình làm sạch hiệu quả.
Ưu điểm lớn của ống hàn inox vi sinh là tính linh hoạt về kích thước và độ dày, dễ sản xuất theo nhiều tiêu chuẩn khác nhau. Với công nghệ hàn và xử lý mối hàn hiện nay, ống hàn vi sinh hoàn toàn đáp ứng được các yêu cầu về vệ sinh và độ ổn định trong phần lớn hệ thống vi sinh tiêu chuẩn.
Tuy nhiên, chất lượng của ống inox vi sinh hàn phụ thuộc rất lớn vào công nghệ hàn và kiểm soát chất lượng. Nếu mối hàn không được xử lý đúng kỹ thuật, đây sẽ là điểm yếu ảnh hưởng trực tiếp đến khả năng vệ sinh và độ an toàn của hệ thống.

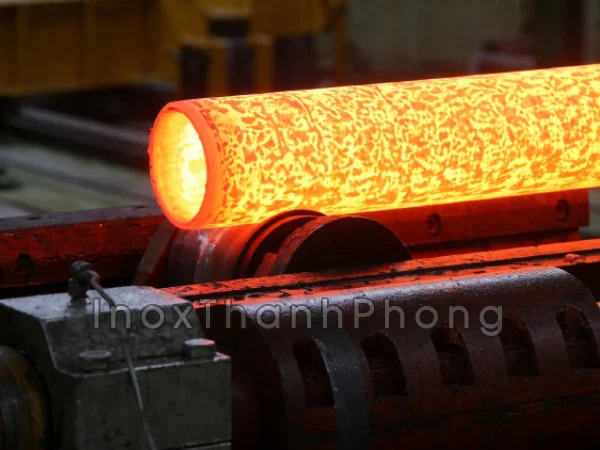

3.2. Ống đúc vi sinh inox
Ống đúc vi sinh được sản xuất từ phôi inox nguyên khối, sau đó gia công để đạt kích thước yêu cầu. Do không tồn tại mối hàn trên thân ống, loại ống này có cấu trúc liền khối và độ đồng nhất cao về mặt hình học.
Ưu điểm rõ rệt của ống đúc vi sinh nằm ở độ ổn định cấu trúc và khả năng chịu tải tốt hơn. Việc không có mối hàn giúp loại bỏ hoàn toàn rủi ro liên quan đến vùng hàn trong quá trình vận hành và vệ sinh. Điều này đặc biệt có ý nghĩa trong các hệ thống yêu cầu độ an toàn cao hoặc vận hành liên tục trong thời gian dài.
Tuy nhiên, ống inox vi sinh đúc thường có giới hạn về kích thước và chi phí cao hơn so với ống hàn. Trong nhiều trường hợp, việc sử dụng ống đúc là chưa thực sự cần thiết nếu hệ thống không đặt ra yêu cầu đặc biệt về áp lực hoặc độ an toàn vượt chuẩn.
So sánh ống inox vi sinh hàn và ống inox vi sinh đúc
| Tiêu chí so sánh | Ống inox vi sinh hàn | Ống inox vi sinh đúc |
|---|---|---|
| Phương pháp sản xuất | Cuộn tấm inox và hàn dọc, sau đó xử lý mối hàn | Đúc từ phôi inox nguyên khối, không có mối hàn |
| Cấu trúc thân ống | Có mối hàn, đã được xử lý để đồng đều bề mặt trong | Liền khối hoàn toàn, không tồn tại vùng hàn |
| Bề mặt trong | Xử lý mịn, yêu cầu cao ở vùng mối hàn | Đồng nhất trên toàn bộ chiều dài ống |
| Khả năng vệ sinh | Đáp ứng tốt nếu mối hàn được xử lý đúng kỹ thuật | Rất tốt do không có vùng hàn hay điểm chết |
| Độ ổn định lâu dài | Phụ thuộc vào chất lượng hàn và kiểm soát sản xuất | Ổn định cao nhờ cấu trúc liền khối |
| Khả năng chịu áp | Phù hợp hệ vi sinh tiêu chuẩn, không thiết kế chịu áp cao | Tốt hơn trong điều kiện yêu cầu cao về an toàn |
| Dải kích thước | Rộng, dễ sản xuất theo nhiều tiêu chuẩn | Hạn chế hơn, phụ thuộc phôi đúc |
| Chi phí | Tối ưu, phù hợp đa số hệ thống vi sinh | Cao hơn, dùng cho hệ thống yêu cầu đặc biệt |
| Ứng dụng phù hợp | Hệ thống vi sinh thông thường, thực phẩm, đồ uống | Hệ thống yêu cầu độ an toàn và ổn định cao |

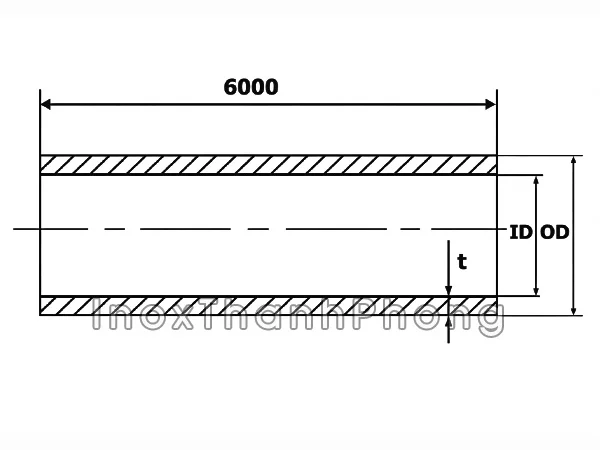

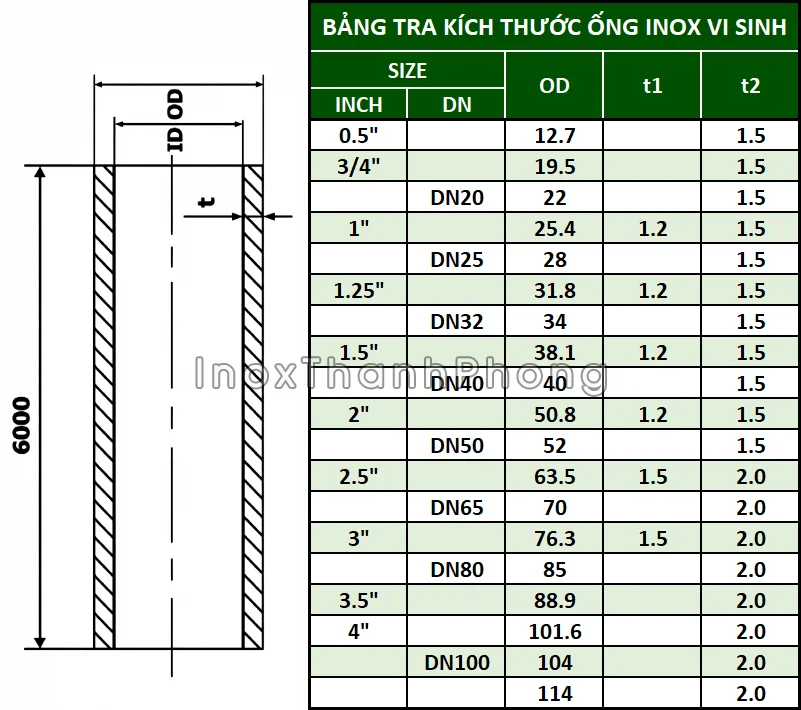

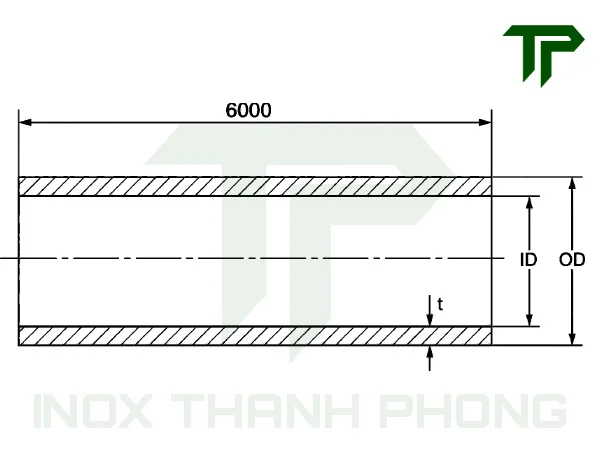

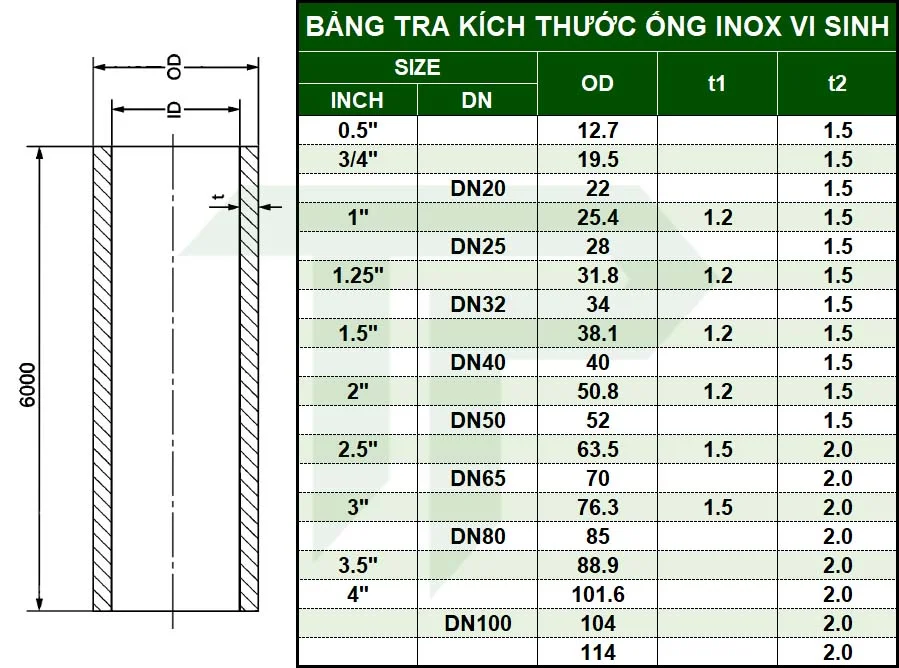

4. Tiêu chuẩn ống inox vi sinh phổ biến hiện nay
Trong hệ thống đường ống vi sinh, tiêu chuẩn không chỉ đơn thuần là quy ước kích thước, mà còn là nền tảng để đảm bảo khả năng lắp ghép đồng bộ, vệ sinh hiệu quả và vận hành ổn định lâu dài. Việc lựa chọn đúng tiêu chuẩn ống inox vi sinh ngay từ giai đoạn thiết kế giúp hạn chế sai lệch kỹ thuật, tránh phát sinh chi phí sửa đổi và tạo thuận lợi cho bảo trì về sau.
Trên thực tế, không tồn tại một tiêu chuẩn duy nhất áp dụng cho mọi hệ thống vi sinh. Mỗi tiêu chuẩn được hình thành từ bối cảnh khu vực, ngành công nghiệp và triết lý thiết kế khác nhau. Tại Việt Nam, một số tiêu chuẩn được sử dụng thường xuyên hơn nhờ mức độ phù hợp với thực tế thi công và khả năng cung ứng vật tư.
4.1 Tiêu chuẩn SMS – Tiêu chuẩn ống inox vi sinh phổ biến nhất tại Việt Nam
Trong thực tế triển khai hệ thống vi sinh tại Việt Nam hiện nay, tiêu chuẩn SMS là tiêu chuẩn được sử dụng phổ biến nhất. Sự phổ biến này không xuất phát từ tính quốc tế hóa hay mức độ khắt khe cao nhất, mà đến từ sự phù hợp giữa thiết kế kỹ thuật, thói quen thi công và nguồn cung vật tư trong nước.
Tiêu chuẩn SMS có nguồn gốc từ Bắc Âu, được phát triển với mục tiêu đảm bảo khả năng vệ sinh, tháo lắp thuận tiện và dòng chảy ổn định trong hệ thống vi sinh. Kích thước ống SMS được tiêu chuẩn hóa theo đường kính ngoài, giúp việc kết nối với phụ kiện vi sinh cùng chuẩn trở nên đồng bộ và dễ dàng.
Tại Việt Nam, ống inox vi sinh SMS được sử dụng rộng rãi trong các nhà máy thực phẩm, đồ uống và các hệ thống vi sinh tiêu chuẩn. Nhiều hệ thống mới cũng ưu tiên lựa chọn SMS ngay từ đầu nhờ tính sẵn hàng cao, dễ thay thế và dễ mở rộng trong tương lai.
Một điểm cần đặc biệt lưu ý là SMS và DIN không thể thay thế trực tiếp cho nhau. Sự khác biệt về kích thước và phụ kiện khiến việc nhầm lẫn tiêu chuẩn có thể gây khó khăn khi lắp đặt hoặc bảo trì. Do đó, khi hệ thống đã sử dụng SMS, việc duy trì đồng bộ tiêu chuẩn là yếu tố rất quan trọng.
| TIÊU CHUẨN SMS | |||
| SIZE (inch) | OD (mm) | t¹ | t² |
| 1" | Φ25.4 | 1.2 | 1.5 |
| 1.25" | Φ31.8 | 1.2 | 1.5 |
| 1.5" | Φ38.1 | 1.2 | 1.5 |
| 2" | Φ50.8 | 1.2 | 1.5 |
| 2.5" | Φ63.5 | 1.5 | 2.0 |
| 3" | Φ76.3 | 1.6 | 2.0 |
| 3.5" | Φ88.9 | 2.0 | 2.0 |
| 4" | Φ101.6 | 2.0 | 2.0 |
4.2 Tiêu chuẩn DIN – Phổ biến tại châu Âu và Việt Nam
DIN là hệ tiêu chuẩn có nguồn gốc từ châu Âu và được sử dụng rộng rãi trong các hệ thống vi sinh trên toàn thế giới. Tại Việt Nam, DIN thường được sử dụng song song với SMS, đặc biệt trong các dự án có yếu tố châu Âu hoặc các hệ thống yêu cầu đồng bộ theo thiết kế ban đầu.
Ống inox vi sinh theo tiêu chuẩn DIN thường được quy đổi theo DN, với đường kính ngoài và độ dày được kiểm soát chặt chẽ. Tiêu chuẩn này chú trọng đến khả năng vệ sinh, độ ổn định kích thước và sự tương thích với các phụ kiện vi sinh cùng hệ.
Trong thực tế, DIN thường xuất hiện trong các hệ thống bia, dược phẩm và các dây chuyền sản xuất yêu cầu kỹ thuật cao. Tuy nhiên, so với SMS, DIN có mức độ phổ biến thấp hơn tại thị trường Việt Nam do nguồn cung và thói quen thi công, chính vì vậy mà ống, van và phụ kiện DIN thường có giá cao hơn.
| TIÊU CHUẨN DIN 11850 | ||||
| SIZE | SERIE 1 | SERIE 2 | ||
| OD (mm) | t | OD (mm) | t | |
| DN10 | Φ12 | 1.5 | Φ13 | 1.5 |
| DN15 | Φ18 | 1.5 | Φ19 | 1.5 |
| DN20 | Φ22 | 1.5 | Φ23 | 1.5 |
| DN25 | Φ28 | 1.5 | Φ29 | 1.5 |
| DN32 | Φ34 | 1.5 | Φ35 | 1.5 |
| DN40 | Φ40 | 1.5 | Φ41 | 1.5 |
| DN50 | Φ52 | 1.5 | Φ53 | 1.5 |
| DN65 | Φ70 | 2.0 | ||
| DN80 | Φ85 | 2.0 | ||
| DN100 | Φ104 | 2.0 | ||
| DN125 | Φ129 | 2.0 | ||
| DN150 | Φ154 | 2.0 | ||
| DN200 | Φ204 | 2.0 | ||
| DN250 | Φ254 | 2.0 | ||
| DN300 | Φ304 | 3.0 | ||
4.3. Tiêu chuẩn 3A – Dành cho hệ thống yêu cầu vệ sinh rất cao
3A là tiêu chuẩn vi sinh được phát triển dành riêng cho các hệ thống có yêu cầu cực kỳ khắt khe về vệ sinh. Không chỉ quy định kích thước, tiêu chuẩn 3A còn đặt ra yêu cầu nghiêm ngặt về bề mặt, thiết kế và khả năng làm sạch của toàn bộ hệ thống.
Ống inox vi sinh theo tiêu chuẩn 3A thường được sử dụng trong các hệ thống cần kiểm soát vi sinh ở mức cao nhất. Việc tuân thủ tiêu chuẩn này giúp giảm tối đa nguy cơ tồn dư và tăng độ an toàn trong quá trình vận hành.
Do yêu cầu kỹ thuật cao, tiêu chuẩn 3A thường đi kèm chi phí lớn và không được sử dụng đại trà. Việc lựa chọn 3A cần xuất phát từ yêu cầu thực tế của hệ thống, thay vì chỉ dựa trên mức độ cao cấp của tiêu chuẩn.
| TIÊU CHUẨN 3A | |||
| SIZE (inch) | OD (mm) | t¹ | t² |
| 1/2" | Φ12.7 | 1.25 | 1.65 |
| 3/4" | Φ19.5 | 1.25 | 1.65 |
| 1" | Φ25.4 | 1.25 | 1.65 |
| 1-1/4" | Φ31.8 | - | 1.65 |
| 1-1/2" | Φ38.1 | 1.25 | 1.65 |
| 2" | Φ50.8 | 1.25 | 1.65 |
| 2-1/2" | Φ63.5 | - | 1.65 |
| 3" | Φ76.3 | - | 1.65 |
| 4" | Φ101.6 | 2.11 | 1.65 |
| 6" | Φ152.4 | 2.11 | 2.77 |
| 8" | Φ203.2 | - | 2.77 |
4.4. Tiêu chuẩn ASTM – Áp dụng cho hệ thống theo chuẩn Mỹ
ASTM là hệ tiêu chuẩn kỹ thuật phổ biến tại Mỹ và các quốc gia chịu ảnh hưởng của tiêu chuẩn Mỹ. Trong lĩnh vực ống inox vi sinh, ASTM tập trung mạnh vào yêu cầu vật liệu, phương pháp sản xuất và kiểm soát chất lượng.
Ống inox vi sinh theo tiêu chuẩn ASTM thường được sử dụng trong các dự án xuất khẩu, hệ thống phục vụ thị trường Mỹ hoặc các nhà máy cần tuân thủ quy chuẩn kỹ thuật của đối tác quốc tế.
Tại Việt Nam, ASTM không phải là tiêu chuẩn phổ biến trong thi công hệ vi sinh thông thường, nhưng lại có vai trò quan trọng trong các dự án đặc thù.
| TIÊU CHUẨN ASTM | ||
| SIZE (inch) | OD (mm) | t |
| 1/2" | Φ12.7 | 1.5 |
| 3/4" | Φ19.5 | 1.5 |
| 1" | Φ25.4 | 1.5 |
| 1-1/4" | Φ31.8 | 1.5 |
| 1-1/2" | Φ38.1 | 1.5 |
| 2" | Φ50.8 | 1.5 |
| 2-1/2" | Φ63.5 | 1.5 |
| 3" | Φ76.3 | 1.5 |
| 4" | Φ101.6 | 2.0 |
| 6" | Φ152.4 | 2.0 |
| 8" | Φ203.2 | 3.0 |
4.5 Tiêu chuẩn ISO – Áp dụng trong các hệ thống mang tính quốc tế
ISO là hệ tiêu chuẩn mang tính quốc tế, được xây dựng nhằm tạo sự thống nhất trong thiết kế, sản xuất và lắp đặt giữa nhiều quốc gia khác nhau. Trong lĩnh vực ống inox vi sinh, tiêu chuẩn ISO thường được sử dụng trong các dự án đa quốc gia hoặc các hệ thống có yêu cầu đồng bộ kỹ thuật giữa nhiều khu vực.
Ống inox vi sinh theo tiêu chuẩn ISO cho phép khả năng thay thế linh hoạt khi hệ thống được mở rộng hoặc bảo trì trong môi trường quốc tế. Tuy nhiên, tại Việt Nam, tiêu chuẩn ISO không phải là lựa chọn phổ biến cho các hệ thống vi sinh mới, do nguồn cung và thói quen sử dụng thực tế vẫn ưu tiên các tiêu chuẩn quen thuộc hơn.
Trong thực tế thi công, ISO thường xuất hiện trong các dự án có yếu tố nước ngoài hoặc các hệ thống được thiết kế theo chuẩn quốc tế ngay từ đầu.
| TIÊU CHUẨN ISO 2037 | ||
| SIZE (mm) | t¹ | t² |
| 12.00 | 1.00 | - |
| 17.20 | 1.00 | - |
| 21.30 | 1.00 | - |
| 25.00 | 1.20 | 1.60 |
| 33.70 | 1.20 | 1.60 |
| 38.00 | 1.20 | 1.60 |
| 40.00 | 1.20 | 1.60 |
| 51.00 | 1.20 | 1.60 |
| 63.50 | 1.60 | - |
| 70.00 | 1.60 | - |
| 76.10 | 1.60 | - |
| 88.90 | 2.00 | - |
| 101.60 | 2.00 | - |
| 114.30 | 2.00 | - |
| 139.70 | 2.00 | - |
| 168.30 | 2.60 | - |
| 219.10 | 2.60 | - |
| 273.00 | 2.60 | - |
| 323.90 | 2.60 | - |
| 355.60 | 2.60 | - |
| 406.40 | 3.20 | - |
4.6 Tiêu chuẩn BS – Thường gặp trong các hệ thống cũ theo chuẩn Anh
Tiêu chuẩn BS có nguồn gốc từ Anh và gắn liền với các hệ thống vi sinh được thiết kế và triển khai theo chuẩn Anh trong giai đoạn trước. Hiện nay, tiêu chuẩn BS ít được sử dụng cho các hệ thống vi sinh mới, nhưng vẫn tồn tại trong một số nhà máy hoặc dây chuyền cũ.
Ống inox vi sinh theo tiêu chuẩn BS chủ yếu xuất hiện trong các trường hợp bảo trì, thay thế hoặc cải tạo hệ thống hiện hữu, nơi việc giữ nguyên tiêu chuẩn ban đầu là yêu cầu bắt buộc để đảm bảo khả năng lắp ghép và vận hành ổn định.
Việc nhận diện đúng tiêu chuẩn BS giúp tránh nhầm lẫn khi thay thế vật tư, đặc biệt trong các hệ thống đã vận hành lâu năm và không còn phổ biến trên thị trường hiện tại.
| TIÊU CHUẨN BS | ||
| SIZE (mm) | t¹ | t² |
| 12.70 | 1.20 | - |
| 15.88 | 1.20 | - |
| 19.05 | 1.20 | - |
| 25.40 | 1.20 | 1.60 |
| 38.10 | 1.20 | 1.60 |
| 50.80 | 1.20 | 1.60 |
| 63.50 | 1.60 | - |
| 76.20 | 1.60 | - |
| 101.60 | 2.00 | - |
| 114.30 | 2.00 | - |
| 139.70 | 2.00 | - |
| 168.30 | 2.60 | - |
| 219.10 | 2.60 | - |
5. Cách tính trọng lượng ống inox vi sinh
Trong quá trình thiết kế và thi công hệ thống vi sinh, việc tính trọng lượng ống inox vi sinh là bước không thể bỏ qua. Trọng lượng ống ảnh hưởng trực tiếp đến việc lập dự toán vật tư, tính chi phí vận chuyển, kiểm soát khối lượng khi mua hàng và trong một số trường hợp còn liên quan đến tính toán tải trọng treo hoặc giá đỡ đường ống.
Do đó, nắm được cách tính trọng lượng ống inox vi sinh giúp người thiết kế và thi công chủ động hơn trong việc kiểm soát kỹ thuật và chi phí ngay từ đầu.
Công thức tính trọng lượng ống inox vi sinh
| Vật liệu | Tỷ trọng (g/cm³ | Công thức |
|---|---|---|
| SUS 304 | 7.93 | W = 0.02491 * t * (D - t) * L |
| SUS 316 | 7.98 | W = 0.02507 * t * (D - t) * L |
Trong đó:
- W: Trọng lượng đoạn ống cần tính (KG)
- D: Đường kính ngoài của ống (mm)
- t: Độ dày thành ống (mm)
- L: Chiều dài ống (m)
- 0.02491 và 0.02507: Hệ số quy đổi theo khối lượng riêng inox tiêu chuẩn
Ví dụ: Ống vi sinh inox 316L đường kính ngoài 50.8 mm, dày 1.5 mm, dài 6 mét có trọng lượng là: W = 0.02507 * 1.5 * (50.8 - 1.5) * 6 = 11.124 (KG)
Lưu ý: Khi áp dụng công thức, cần sử dụng đúng đường kính ngoài và độ dày theo tiêu chuẩn ống vi sinh đang sử dụng như SMS, DIN hoặc 3A. Trọng lượng thực tế có thể có sai lệch nhỏ do dung sai sản xuất, nhưng sai lệch này thường không ảnh hưởng đáng kể đến tính toán tổng thể.

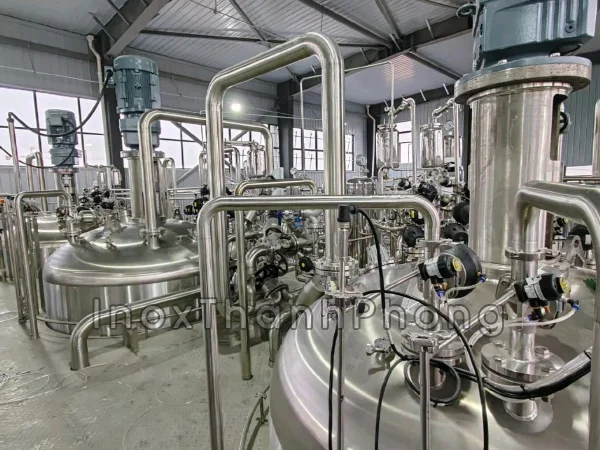

6. Ứng dụng thực tế của ống inox vi sinh theo từng ngành
Ống inox vi sinh không được sử dụng đại trà cho mọi hệ thống đường ống, mà chỉ phát huy đúng giá trị trong những ngành nghề có yêu cầu cao về vệ sinh, khả năng làm sạch và độ ổn định lâu dài. Việc hiểu rõ từng nhóm ứng dụng giúp lựa chọn đúng loại ống, đúng tiêu chuẩn và tránh lãng phí chi phí đầu tư.
Ngành thực phẩm và đồ uống
Trong ngành thực phẩm và đồ uống, ống inox vi sinh đóng vai trò trực tiếp trong việc đảm bảo chất lượng sản phẩm đầu ra. Đây là các hệ thống mà lưu chất thường xuyên tiếp xúc với thành ống và dễ phát sinh cặn bẩn, vi sinh nếu bề mặt không đạt yêu cầu.
Ống inox vi sinh được sử dụng trong các tuyến dẫn nguyên liệu, dẫn thành phẩm và các hệ thống cần vệ sinh thường xuyên. Bề mặt trong mịn và đồng đều giúp hạn chế bám cặn, đồng thời hỗ trợ quá trình làm sạch diễn ra triệt để hơn. Việc sử dụng ống inox vi sinh trong ngành này không chỉ giúp đảm bảo vệ sinh mà còn góp phần duy trì sự ổn định của dây chuyền sản xuất trong thời gian dài.
Ngành dược phẩm
Ngành dược phẩm đặt ra yêu cầu nghiêm ngặt hơn nhiều so với các ngành sản xuất thông thường. Mọi yếu tố liên quan đến vật liệu tiếp xúc với sản phẩm đều cần được kiểm soát chặt chẽ để đảm bảo độ an toàn và tính ổn định của quy trình.
Ống inox vi sinh trong các hệ thống dược phẩm thường được lựa chọn dựa trên khả năng duy trì bề mặt ổn định sau nhiều chu kỳ vận hành và vệ sinh. Việc sử dụng đúng loại ống giúp giảm nguy cơ tồn dư, hạn chế phát sinh vi sinh và đảm bảo hệ thống đáp ứng các yêu cầu kiểm soát chất lượng trong suốt vòng đời sử dụng.
Ngành hóa mỹ phẩm và các hệ thống yêu cầu sạch
Trong ngành hóa mỹ phẩm, sản phẩm thường có tính nhạy cảm với điều kiện vệ sinh và chất lượng vật liệu tiếp xúc. Các hệ thống đường ống trong ngành này cần đảm bảo không gây nhiễm chéo và dễ dàng làm sạch khi thay đổi sản phẩm hoặc công thức.
Ống inox vi sinh được sử dụng để đảm bảo dòng chảy ổn định, hạn chế tồn dư và hỗ trợ quá trình vệ sinh giữa các mẻ sản xuất. Việc lựa chọn đúng tiêu chuẩn và vật liệu giúp hệ thống vận hành linh hoạt hơn, đồng thời giảm rủi ro trong quá trình chuyển đổi sản phẩm.
Các hệ thống yêu cầu vệ sinh cao và vận hành liên tục
Ngoài các ngành cụ thể, ống inox vi sinh còn được ứng dụng trong các hệ thống yêu cầu vệ sinh cao và vận hành liên tục trong thời gian dài. Đây là những hệ thống mà việc dừng máy để vệ sinh hoặc sửa chữa gây ảnh hưởng lớn đến hiệu suất và chi phí vận hành.
Trong các trường hợp này, ống inox vi sinh giúp duy trì độ ổn định của hệ thống, giảm tần suất bảo trì và hạn chế rủi ro phát sinh do tồn dư hoặc xuống cấp bề mặt. Việc đầu tư đúng loại ống ngay từ đầu mang lại hiệu quả lâu dài, cả về kỹ thuật lẫn kinh tế.
7. So sánh ống inox vi sinh và ống inox công nghiệp
Trong thực tế, rất nhiều người bị nhầm lẫn giữa 2 loại ống vi sinh và ống công nghiệp chất liệu inox. Việc nhầm lẫn này có thể sẽ dẫn đến tình trạng chọn sai, dùng sai khiến hệ thống không đáp ứng được yêu cầu kỹ thuật, thậm chí gây ra những sự cố đáng tiếc. Hiểu được vấn đề đó, Inox Thanh Phong tạo ra bảng so sánh giữa 2 loại ở dưới đây với mong muốn giúp người đọc, người mua hàng phân biệt được rõ đâu là ống inox vi sinh, đâu là ống inox công nghiệp.
| Tiêu chí so sánh | Ống inox vi sinh | Ống inox công nghiệp |
|---|---|---|
| Mục đích sử dụng | Phục vụ hệ thống yêu cầu vệ sinh cao, lưu chất tiếp xúc trực tiếp với thành ống | Phục vụ dẫn lưu chất công nghiệp, ưu tiên độ bền và khả năng chịu tải |
| Yêu cầu vệ sinh | Rất cao, phải hạn chế bám cặn và điểm chết | Không bắt buộc cao, phụ thuộc vào môi trường làm việc |
| Bề mặt trong | Xử lý bóng mịn, đồng đều, dễ làm sạch | Bề mặt của ống inox công nghiệp thường là phun cát, có độ mịn nhưng không bóng. |
| Phương pháp sản xuất | Kiểm soát chặt mối hàn và hoàn thiện bề mặt | Tập trung vào độ bền và khả năng chịu lực |
| Tiêu chuẩn áp dụng | SMS, DIN, 3A, ISO vi sinh | ASTM, JIS, BS, tiêu chuẩn công nghiệp |
| Kiểu kết nối phổ biến | Hàn, clamp, rắc co vi sinh | Hàn, ren, mặt bích |
| Khả năng chịu áp | Đáp ứng hệ vi sinh tiêu chuẩn | Phù hợp hệ áp lực cao và môi trường khắc nghiệt |
| Tính kinh tế khi sử dụng | Hiệu quả khi dùng đúng hệ vi sinh | Tối ưu chi phí cho hệ thống công nghiệp |
| Khả năng thay thế lẫn nhau | Không nên thay thế cho ống công nghiệp | Không phù hợp thay thế cho ống vi sinh |
Một điểm cần đặc biệt lưu ý là bảng size inox công nghiệp khác hoàn toàn so với ống inox vi sinh. Ví dụ ống inox vi sinh DN25 = Φ28, trong khi đó ống inox công nghiệp thì DN25 = Φ34. Do vậy mà cần phân biệt rõ, hoặc tốt nhật là quy ra phi (Φ) để mua hàng được chuẩn nhất.
8. Hướng dẫn lựa chọn ống inox vi sinh đúng yêu cầu kỹ thuật
Để lựa chọn đúng ống inox vi sinh, cần bám vào một số tiêu chí kỹ thuật cốt lõi. Việc bỏ qua hoặc đánh giá sai bất kỳ tiêu chí nào cũng có thể dẫn đến lựa chọn không phù hợp cho hệ thống.
- Xác định rõ hệ thống có yêu cầu vi sinh hay không: Chỉ sử dụng ống inox vi sinh khi hệ thống có yêu cầu về vệ sinh, làm sạch và kiểm soát tồn dư. Nếu hệ thống không cần vệ sinh thường xuyên hoặc không có lưu chất tiếp xúc trực tiếp với thành ống, việc dùng ống vi sinh là không cần thiết. Ngược lại, với các hệ thống yêu cầu sạch, không nên thay thế bằng ống inox công nghiệp để tiết kiệm chi phí.
- Chọn đúng tiêu chuẩn ngay từ khâu thiết kế: Tiêu chuẩn ống phải được xác định thống nhất cho toàn bộ hệ thống. Nếu hệ thống sử dụng SMS thì toàn bộ ống và phụ kiện cần theo SMS. Không trộn lẫn SMS với DIN hoặc các tiêu chuẩn khác. Ưu tiên tiêu chuẩn phổ biến, dễ cung ứng và thuận lợi cho việc thay thế về sau.
- Lựa chọn vật liệu inox phù hợp: Chọn mác inox theo yêu cầu sử dụng thực tế của hệ thống. Inox 304 phù hợp cho phần lớn hệ thống vi sinh thông thường. Inox 316 hoặc 316L nên được sử dụng khi môi trường làm việc có yêu cầu cao hơn về độ ổn định và khả năng chống ăn mòn. Không nên chọn vật liệu chỉ dựa trên giá thành mà bỏ qua điều kiện vận hành lâu dài.
- Kiểm tra bề mặt trong của ống: Bề mặt trong cần mịn, đồng đều và không có khuyết tật. Đây là yếu tố ảnh hưởng trực tiếp đến khả năng làm sạch và độ an toàn khi vận hành. Không chỉ kiểm tra kích thước và độ dày, cần quan tâm đến chất lượng hoàn thiện bề mặt trong của ống.
- Đảm bảo khả năng lắp ghép và bảo trì: Ưu tiên loại ống và tiêu chuẩn cho phép tháo lắp, vệ sinh và bảo trì thuận tiện. Hệ thống cần duy trì ổn định trong thời gian dài thì khả năng bảo trì phải được tính đến ngay từ đầu. Tránh lựa chọn những giải pháp khó thay thế hoặc phụ thuộc quá nhiều vào gia công tại công trình.
- Lựa chọn nhà cung cấp uy tín, có đầy đủ hồ sơ chất lượng: Đối với ống inox vi sinh, nhà cung cấp đóng vai trò quan trọng không kém bản thân sản phẩm. Cần ưu tiên đơn vị có khả năng cung cấp đầy đủ hồ sơ chất lượng cho từng lô hàng, bao gồm chứng chỉ vật liệu và chứng từ xuất xứ theo quy định. Việc thiếu giấy tờ hoặc không kiểm soát được nguồn gốc vật liệu có thể dẫn đến rủi ro về chất lượng, đặc biệt trong các hệ thống yêu cầu cao về vệ sinh và kiểm soát kỹ thuật.

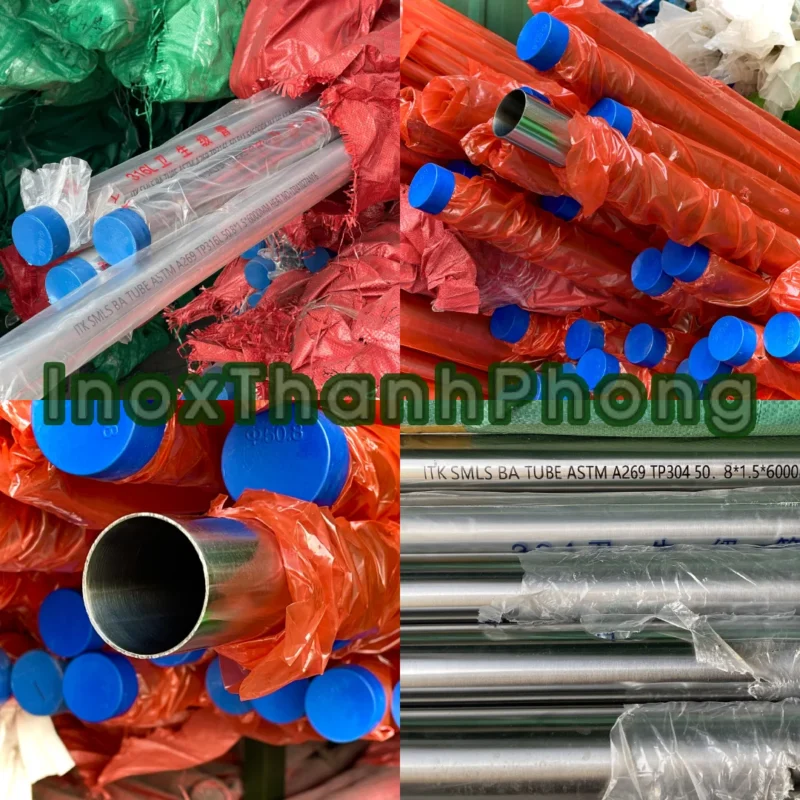

9. Mua ống inox vi sinh ở đâu?
Việc lựa chọn ống inox vi sinh không chỉ dừng lại ở thông số kỹ thuật hay tiêu chuẩn áp dụng, mà còn phụ thuộc rất lớn vào năng lực và độ uy tín của đơn vị cung cấp. Một nhà cung cấp am hiểu kỹ thuật, kiểm soát tốt chất lượng và minh bạch về hồ sơ sẽ giúp hệ thống vận hành ổn định và giảm thiểu rủi ro trong suốt quá trình sử dụng.
Inox Thanh Phong là đơn vị chuyên cung cấp ống inox vi sinh và vật tư đường ống inox cho các hệ thống yêu cầu cao về vệ sinh và độ ổn định kỹ thuật. Sản phẩm được lựa chọn và kiểm soát kỹ lưỡng, đảm bảo đúng tiêu chuẩn, đúng vật liệu và đồng bộ cho từng hệ thống.
Lợi thế của Inox Thanh Phong có:
- Tư vấn đúng loại ống, đúng tiêu chuẩn: Dựa trên yêu cầu thực tế của hệ thống, tránh lựa chọn sai gây phát sinh chi phí.
- Đảm bảo nguồn gốc và chất lượng vật liệu: Cung cấp đầy đủ hồ sơ chất lượng, chứng chỉ vật liệu và chứng từ liên quan theo từng lô hàng.
- Nguồn hàng ổn định, đa dạng kích thước: Đáp ứng tốt nhu cầu thay thế, mở rộng hoặc triển khai hệ thống mới.
- Hỗ trợ kỹ thuật xuyên suốt: Từ giai đoạn lựa chọn đến lắp đặt và vận hành.
Nếu bạn đang cần tư vấn hoặc báo giá ống inox vi sinh cho hệ thống của mình, hãy liên hệ trực tiếp với Inox Thanh Phong theo thông tin dưới đây.
THÔNG TIN LIÊN HỆ:
- SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo - Ms. Đông)
- SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo - Ms. Dung)
- SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo - Ms. Quỳnh Anh)
10. Câu hỏi thường gặp về ống inox vi sinh
Ống inox vi sinh khác gì so với ống inox công nghiệp?
⇒ Ống inox vi sinh được thiết kế cho các hệ thống yêu cầu vệ sinh cao, với bề mặt trong xử lý mịn và dễ làm sạch. Trong khi đó, ống inox công nghiệp ưu tiên độ bền và khả năng chịu áp, không bắt buộc phải xử lý bề mặt trong ở mức vi sinh. Hai loại ống này không nên dùng thay thế cho nhau.
Tiêu chuẩn ống inox vi sinh nào phổ biến nhất tại Việt Nam?
⇒ Tại Việt Nam, tiêu chuẩn SMS hiện là tiêu chuẩn được sử dụng phổ biến nhất cho các hệ thống vi sinh, nhờ tính sẵn hàng cao, dễ lắp ghép và thuận tiện cho bảo trì. Ngoài ra, DIN cũng được sử dụng trong một số hệ thống theo thiết kế châu Âu.
Nên chọn inox 304 hay inox 316 cho ống inox vi sinh?
⇒ Inox 304 phù hợp với phần lớn các hệ thống vi sinh thông thường. Inox 316 hoặc 316L nên được sử dụng khi hệ thống làm việc trong môi trường có yêu cầu cao hơn về độ ổn định vật liệu hoặc khả năng chống ăn mòn.
Ống inox vi sinh có bắt buộc phải dùng cho mọi hệ thống thực phẩm không?
⇒ Không phải mọi hệ thống đều bắt buộc dùng ống inox vi sinh. Chỉ những tuyến ống có lưu chất tiếp xúc trực tiếp và cần vệ sinh thường xuyên mới cần sử dụng ống vi sinh. Các hệ thống không yêu cầu vệ sinh cao có thể dùng ống inox công nghiệp để tối ưu chi phí.
Ống inox vi sinh hàn có đảm bảo yêu cầu vệ sinh không?
⇒ Ống inox vi sinh hàn vẫn đảm bảo yêu cầu vệ sinh nếu mối hàn được xử lý đúng kỹ thuật và bề mặt trong được hoàn thiện đạt tiêu chuẩn. Đây là loại ống được sử dụng phổ biến trong các hệ thống vi sinh hiện nay.
Khi mua ống inox vi sinh cần yêu cầu những giấy tờ gì?
⇒ Khi mua ống inox vi sinh, nên yêu cầu nhà cung cấp cung cấp đầy đủ hồ sơ chất lượng như chứng chỉ vật liệu, chứng từ xuất xứ và các giấy tờ liên quan theo lô hàng. Đây là cơ sở để kiểm soát chất lượng và đảm bảo tính minh bạch của vật tư.
