Trong các hệ thống bồn tank inox dùng cho thực phẩm, dược phẩm, mỹ phẩm hay hóa chất, việc xả sạch hoàn toàn lưu chất và cặn lắng ở đáy bồn là yêu cầu bắt buộc để đảm bảo hiệu quả vận hành và vệ sinh an toàn. Đây cũng chính là lý do van xả đáy bồn tank inox trở thành một phụ kiện không thể thiếu trong thiết kế bồn chứa hiện đại.
Không giống các loại van lắp ngang trên đường ống, van xả đáy được lắp trực tiếp tại vị trí thấp nhất của bồn tank, giúp quá trình xả lưu chất diễn ra triệt để, hạn chế tồn dư và giảm thiểu nguy cơ nhiễm chéo. Nhờ được chế tạo từ inox chất lượng cao, van xả đáy không chỉ bền bỉ mà còn đáp ứng tốt các yêu cầu khắt khe về vệ sinh, áp suất và nhiệt độ trong nhiều ngành công nghiệp khác nhau.

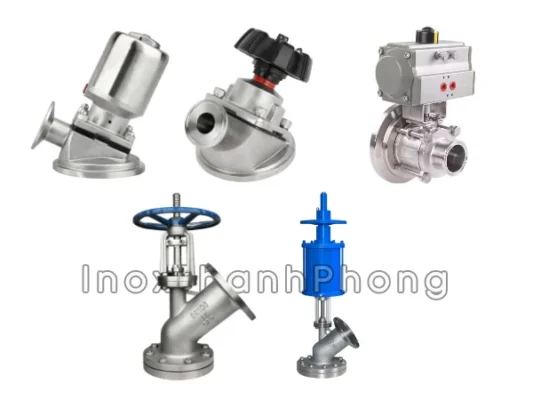

1. Tổng quan về van xả đáy bồn tank inox trong hệ thống bồn chứa
Van xả đáy bồn tank inox là loại van chuyên dụng được lắp tại đáy bồn chứa inox, có nhiệm vụ xả hoàn toàn lưu chất, cặn lắng hoặc dung dịch còn sót lại sau quá trình sản xuất, pha trộn hay lên men. Việc đặt van tại điểm thấp nhất giúp dòng chảy thoát ra tự nhiên, không bị ứ đọng như các giải pháp xả ngang thông thường. Trong hệ thống bồn tank, van xả đáy giữ vai trò:- Xả triệt để lưu chất và cặn đáy, hạn chế tồn dư gây ảnh hưởng chất lượng mẻ sau
- Hỗ trợ vệ sinh bồn nhanh và hiệu quả, đặc biệt với các bồn cần CIP/SIP
- Bảo vệ thiết bị và đường ống, tránh hiện tượng đóng cặn lâu ngày
- Nâng cao hiệu suất vận hành, giảm thời gian dừng máy để vệ sinh
2. Vì sao cần sử dụng van xả đáy chuyên dụng cho bồn tank inox?
Trong quá trình vận hành bồn tank inox, nếu sử dụng các giải pháp xả thông thường như van lắp ngang hoặc xả qua đường ống phụ, lưu chất và cặn đáy rất dễ bị tồn đọng, gây ảnh hưởng trực tiếp đến chất lượng sản phẩm cũng như độ bền của thiết bị. Van xả đáy chuyên dụng được thiết kế riêng cho vị trí đáy bồn nhằm giải quyết triệt để những vấn đề này.
Thứ nhất, xả sạch hoàn toàn lưu chất và cặn lắng.
Van xả đáy được lắp tại điểm thấp nhất của bồn, cho phép lưu chất thoát ra theo phương thẳng đứng. Nhờ đó, cặn nặng, bã tạp chất lắng ở đáy bồn được xả sạch hơn, hạn chế tối đa hiện tượng tích tụ lâu ngày, nguyên nhân gây nhiễm bẩn và tác nhân khiến hệ thống xuống cấp nhanh.
Thứ hai, nâng cao hiệu quả vệ sinh bồn tank.
Đối với các bồn inox vi sinh, việc làm sạch sau mỗi chu kỳ sản xuất là yêu cầu bắt buộc. Van xả đáy giúp quá trình vệ sinh diễn ra nhanh chóng, giảm thời gian xả và rửa bồn, đặc biệt hiệu quả khi kết hợp với hệ thống CIP/SIP, đảm bảo bồn luôn đạt tiêu chuẩn vệ sinh.
Thứ ba, đảm bảo an toàn và ổn định trong vận hành.
Việc xả lưu chất đúng vị trí giúp kiểm soát dòng chảy tốt hơn, hạn chế rò rỉ hoặc áp lực dồn không mong muốn trong bồn. Đồng thời, van xả đáy inox có khả năng chịu áp suất và nhiệt độ cao, phù hợp với nhiều điều kiện làm việc khác nhau.
Thứ tư, bảo vệ chất lượng sản phẩm và tuổi thọ thiết bị.
Khi không còn tồn dư lưu chất cũ, nguy cơ nhiễm chéo giữa các mẻ sản xuất được giảm thiểu đáng kể. Bên cạnh đó, việc hạn chế đóng cặn cũng giúp bồn tank và các phụ kiện đi kèm hoạt động bền bỉ hơn, giảm chi phí bảo trì và sửa chữa.
Cuối cùng, tối ưu hiệu quả vận hành tổng thể. Van xả đáy chuyên dụng không chỉ giúp xả nhanh và sạch mà còn góp phần rút ngắn thời gian dừng máy, nâng cao năng suất và hiệu quả sản xuất, yếu tố đặc biệt quan trọng đối với các dây chuyền hoạt động liên tục.
3. Các dòng van xả đáy bồn tank inox đang được sử dụng phổ biến
Van xả đáy là bộ phận tiếp xúc trực tiếp với vùng lắng cặn và vùng dễ tồn lưu nhất của bồn tank. Vì nằm ở điểm thấp nhất, mọi sai lệch về cấu trúc bên trong của van đều “lộ ra” rất nhanh: xả không sạch, cặn đọng lại quanh cửa xả, vệ sinh lâu và dễ nhiễm chéo giữa các mẻ. Do đó, chọn van xả đáy cần nhìn thẳng vào bản chất kỹ thuật: van có khoang giữ lưu chất không, dòng xả có thoát thẳng không và khả năng vệ sinh có thuận lợi không.
Hiện nay, hai dòng đang được dùng phổ biến nhất là van màng xả đáy và van bi xả đáy, trong đó van bi thường đi kèm bộ điều khiển khí nén để đóng mở nhanh và ổn định.

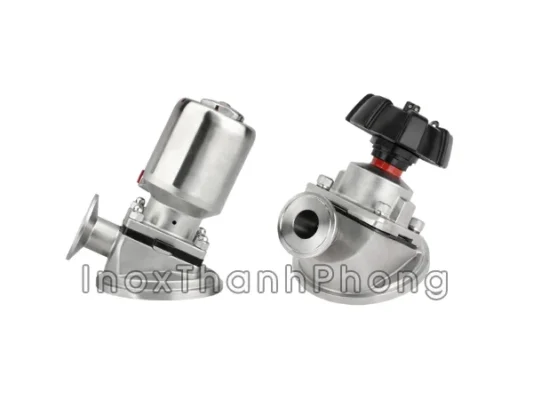

3.1 Van màng xả đáy bồn tank inox vi sinh
Van màng xả đáy dùng màng đàn hồi làm bộ phận đóng kín. Khi đóng, màng ép trực tiếp lên ghế van tạo mặt kín phẳng. Khi mở, màng được nâng lên, tạo khe mở cho lưu chất thoát ra. Cơ chế này có một ưu điểm rất rõ: khu vực tiếp xúc lưu chất nằm gọn ở phần thân van và màng, còn cơ cấu truyền lực nằm tách biệt phía ngoài, nhờ đó giảm vùng bám bẩn và hạn chế tồn lưu ở những vị trí khó vệ sinh.
Điểm khiến van màng được ưu tiên trong hệ bồn vi sinh nằm ở “cách xả”. Khi van mở, dòng xả thoát ra gần như trực tiếp từ đáy bồn, ít bị đổi hướng, do đó cặn đáy và phần lưu chất cuối cùng được kéo ra sạch hơn. Đây là lý do van màng thường đi cùng các bồn chạy theo mẻ, bồn pha trộn, bồn lên men hoặc các hệ có CIP/SIP định kỳ.
Trong vận hành thực tế, van màng xả đáy thường được chọn theo hai cấu hình.
- Van màng xả đáy tay vặn phù hợp khi vị trí lắp thuận thao tác và cần cấu hình đơn giản, dễ kiểm soát bằng tay. Thân van thường dùng inox 304, inox 316 hoặc 316L. Màng phổ biến là EPDM hoặc silicone, với những hệ yêu cầu bền hóa chất và giảm bám dính có thể dùng cấu hình màng có lớp PTFE. Kiểu lắp đặt thường là hàn đáy bồn và đầu xả clamp để tháo lắp nhanh.
- Van màng xả đáy điều khiển khí nén phù hợp khi bồn đặt thấp khó thao tác, dây chuyền cần tự động hóa hoặc cần đóng mở lặp lại nhiều lần. Khi chuyển sang khí nén, lợi ích rõ nhất là thao tác đóng mở ổn định hơn, ít phụ thuộc người vận hành và dễ đưa vào quy trình xả theo chu kỳ. Cấu hình thường gặp là thân inox 316L, màng PTFE kết hợp EPDM, lắp hàn đáy và đầu xả clamp.

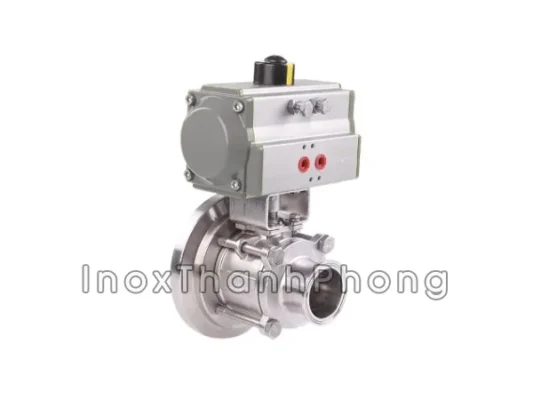

3.2 Van bi xả đáy khí nén
Van bi xả đáy dùng bi khoan lỗ để điều tiết dòng chảy. Khi bi xoay về vị trí mở, tiết diện dòng chảy lớn nên lưu chất thoát nhanh. Vì vậy, van bi thường được chọn khi mục tiêu vận hành là xả mạnh, xả nhanh hoặc làm việc trong điều kiện công nghiệp cần kết cấu cơ khí chắc và chịu tải tốt.
Với bồn tank, van bi xả đáy hay đi kèm bộ điều khiển khí nén vì đóng mở nhanh và dễ tích hợp điều khiển. Thân van thường dùng inox 304 hoặc 316, gioăng PTFE. Đầu ra clamp là lựa chọn phổ biến vì tháo lắp gọn, trong khi phần ghép vào đáy bồn thường dùng vòng hàn inox để đảm bảo độ chắc tại điểm chịu lực.
Tuy nhiên, van bi có một đặc tính cấu tạo mà người dùng cần hiểu rõ. Quanh bi và trong thân van có khoang rỗng, khi đóng van có thể giữ lại một lượng nhỏ lưu chất trong khoang này. Điều đó là đặc trưng của van bi, vì vậy nếu hệ yêu cầu vi sinh nghiêm ngặt và kiểm soát tồn dư rất chặt, van bi thường kém lợi thế hơn van màng. Ngược lại, nếu bồn là hệ công nghiệp, lưu chất có độ nhớt, có cặn và ưu tiên tốc độ xả, van bi xả đáy khí nén lại là lựa chọn thực dụng và hiệu quả.

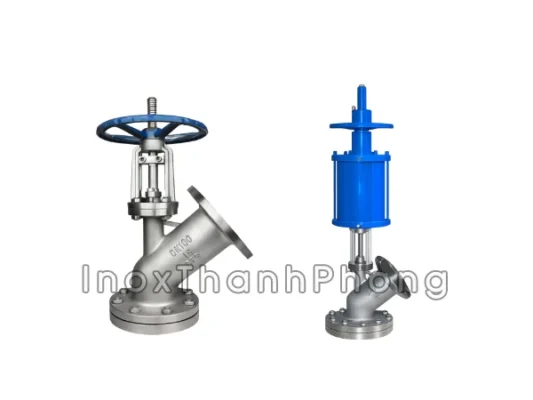

3.3 Van xả đáy nối mặt bích
Nhóm van xả đáy nối mặt bích thường dùng cho bồn tank theo hướng công nghiệp, nơi ưu tiên kết nối chắc, dải kích thước lớn và vận hành ổn định. Kiểu thân van xả đáy thường có cửa xả hướng xuống, giúp dòng thoát nhanh và hạn chế đọng cặn ngay miệng xả.
Trong thực tế, dòng này thường gặp 2 cấu hình:- Van xả đáy mặt bích inox tay quay vô lăng là dạng vận hành cơ bằng vô lăng để nâng hạ cụm đóng mở, thao tác mở đóng đều tay và dễ kiểm soát. Dòng này phù hợp bồn đặt vị trí thao tác thuận tiện, xả theo ca hoặc theo mẻ và không cần tự động hóa.
- Van xả đáy bồn khí nén nối mặt bích inox là dạng gắn bộ điều khiển khí nén để đóng mở nhanh và đồng đều, dễ đưa vào quy trình xả theo chu kỳ. Dòng này phù hợp bồn đặt thấp khó thao tác, hệ cần giảm thao tác thủ công và muốn đồng bộ với tủ điều khiển.
4. So sánh nhanh van màng xả đáy, van bi xả đáy và van xả đáy mặt bích
Trong quá trình lựa chọn van xả đáy cho bồn tank inox, việc hiểu rõ sự khác biệt giữa van màng xả đáy, van bi xả đáy và van xả đáy mặt bích sẽ giúp tối ưu hiệu quả vận hành, đảm bảo độ kín, khả năng xả cặn và phù hợp đúng điều kiện công nghệ. Dưới đây là bảng so sánh nhanh theo các tiêu chí kỹ thuật quan trọng.| Tiêu chí | Van màng xả đáy | Van bi xả đáy | Van xả đáy mặt bích |
|---|---|---|---|
| Nguyên lý đóng mở | Màng đàn hồi ép sát đáy bồn, đóng mở theo phương thẳng đứng | Bi xoay 90° tạo hoặc ngắt dòng chảy | Tùy cấu tạo bên trong (màng hoặc bi), kết nối bằng mặt bích |
| Khả năng xả cặn | Rất tốt, xả sạch hoàn toàn, hạn chế tồn đọng | Tốt, nhưng có thể tồn cặn ở khoang bi | Tốt, phụ thuộc cấu tạo và vị trí lắp đặt |
| Độ kín | Rất cao, kín tuyệt đối khi đóng | Cao, nhưng có nguy cơ kẹt cặn nếu môi chất đặc | Cao, phù hợp hệ thống áp lực lớn |
| Môi chất phù hợp | Chất lỏng, sệt, có cặn, yêu cầu vệ sinh cao | Chất lỏng sạch, ít cặn | Chất lỏng, bùn loãng, môi trường công nghiệp |
| Tiêu chuẩn vệ sinh | Rất cao, phù hợp vi sinh, thực phẩm, dược | Trung bình đến cao | Chủ yếu dùng trong công nghiệp, không ưu tiên vi sinh |
| Bảo trì vệ sinh | Dễ tháo, dễ vệ sinh, thay màng nhanh | Dễ, nhưng cần vệ sinh định kỳ | Khó hơn do kết nối mặt bích, nhiều bulong |
| Ứng dụng phổ biến | Bồn tank vi sinh, thực phẩm, đồ uống, dược phẩm | Bồn chứa chất lỏng thông thường | Hệ thống bồn công nghiệp, áp suất cao |
5. Lỗi thường gặp khi chọn hoặc lắp van xả đáy bồn tank inox
Trong thực tế vận hành bồn tank inox, nhiều sự cố rò rỉ, xả không sạch hoặc nhanh xuống cấp van không đến từ chất lượng sản phẩm mà xuất phát từ việc chọn sai loại van hoặc lắp đặt – bảo trì không đúng kỹ thuật. Dưới đây là những lỗi phổ biến nhất cần đặc biệt lưu ý.| Lỗi thường gặp | Nguyên nhân chính | Hậu quả khi vận hành | Khuyến nghị kỹ thuật |
|---|---|---|---|
| Chọn sai loại van so với môi trường sử dụng | Không phân biệt van màng, van bi, van mặt bích, không đánh giá tính chất lưu chất (có cặn, sệt, nhiệt độ, áp suất) | Xả không sạch, nhanh mòn gioăng, kẹt van, giảm tuổi thọ thiết bị | Phân tích rõ môi chất và yêu cầu vệ sinh để chọn đúng loại van xả đáy phù hợp |
| Lắp sai vị trí đáy bồn | Van không đặt đúng tâm đáy hoặc không trùng điểm thấp nhất của bồn | Cặn không xả hết, tồn đọng lưu chất, khó vệ sinh CIP/SIP | Thiết kế và lắp van xả đáy đúng vị trí thấp nhất để đảm bảo xả triệt để |
| Không kiểm tra gioăng làm kín | Sử dụng gioăng kém chất lượng, sai vật liệu hoặc lắp lệch | Rò rỉ lưu chất, mất áp, ảnh hưởng an toàn và vệ sinh hệ thống | Kiểm tra định kỳ gioăng, ưu tiên vật liệu phù hợp môi trường (EPDM, PTFE, Silicone) |
| Vệ sinh và bảo trì không đúng cách | Không tháo kiểm tra van định kỳ, vệ sinh không đúng quy trình | Tích tụ cặn bẩn, kẹt van, giảm độ kín và hiệu suất xả đáy | Thực hiện vệ sinh định kỳ, bảo trì theo khuyến cáo của nhà sản xuất |
6. Đơn vị cung cấp van xả đáy bồn tank inox uy tín
Van xả đáy là vị trí làm việc “nặng” nhất trên bồn tank vì tiếp xúc trực tiếp vùng lắng cặn, chịu chu kỳ đóng mở liên tục và ảnh hưởng trực tiếp đến khả năng xả sạch, vệ sinh và an toàn vận hành. Vì vậy khi chọn nhà cung cấp, yếu tố quan trọng không chỉ là có hàng mà là đúng cấu hình theo bồn, đúng vật liệu và đúng phương án kết nối, kèm theo chứng từ rõ ràng để dễ nghiệm thu.
INOX THANH PHONG là đơn vị cung cấp vật tư inox vi sinh và inox công nghiệp, tập trung mạnh các dòng van xả đáy bồn tank inox gồm van màng xả đáy, van màng xả đáy điều khiển khí nén, van bi xả đáy khí nén và các cấu hình kết nối theo nhu cầu hệ thống. Điểm khác biệt khi làm việc với INOX THANH PHONG nằm ở khả năng tư vấn chọn đúng loại van theo mục tiêu vận hành, tránh tình trạng lắp xong mới phát sinh tồn lưu, kẹt cặn hoặc khó vệ sinh.
Khi đặt hàng tại INOX THANH PHONG, bạn sẽ được hỗ trợ theo hướng kỹ thuật và triển khai thực tế:- Tư vấn đúng cấu hình theo bồn gồm kiểu van phù hợp (van màng, van bi, mặt bích), phương án lắp đáy, hướng xả và lựa chọn bộ điều khiển khí nén theo tần suất đóng mở để đảm bảo xả sạch và vận hành ổn định.
- Vật liệu và làm kín rõ ràng ưu tiên inox 304, inox 316, inox 316L theo môi chất, kèm lựa chọn gioăng phù hợp như EPDM, PTFE, silicone để đảm bảo độ kín và tuổi thọ trong điều kiện nhiệt, áp và hóa chất.
- Chứng từ minh bạch với CO CQ theo lô hàng và hóa đơn VAT giúp nghiệm thu thuận lợi, đồng thời dễ kiểm soát chất lượng vật tư khi lắp vào hệ thống bồn tank.
- Năng lực cung ứng linh hoạt nhờ hệ sản phẩm đa dạng, nhiều size và cấu hình, hỗ trợ giao nhanh theo tiến độ lắp đặt và bảo trì của nhà máy.
- Uy tín cung ứng thực tế được củng cố qua kinh nghiệm phục vụ nhiều khách hàng doanh nghiệp, đáp ứng yêu cầu kỹ thuật và tiến độ trong các dự án bồn tank và đường ống.
