Trong các hệ thống đường ống vi sinh, việc kiểm soát chiều dòng chảy là yêu cầu bắt buộc nhằm đảm bảo an toàn thiết bị, ổn định quy trình và tránh nhiễm chéo sản phẩm. Một trong những thiết bị quan trọng nhưng thường bị xem nhẹ chính là van một chiều vi sinh. Dù cấu tạo không quá phức tạp, nhưng nếu lựa chọn sai loại hoặc lắp đặt không đúng, van một chiều có thể ảnh hưởng trực tiếp đến hiệu suất vận hành của toàn bộ hệ thống.
Vậy van một chiều vi sinh là gì, hoạt động ra sao và vì sao hệ thống vi sinh không nên thiếu loại van này? Nội dung dưới đây sẽ giúp bạn hiểu rõ từ bản chất đến ứng dụng thực tế.
Không tìm thấy sản phẩm nào khớp với lựa chọn của bạn.
1. Van một chiều vi sinh là gì?
Van một chiều vi sinh là loại van được thiết kế chuyên dụng cho các hệ thống yêu cầu độ vệ sinh cao, có chức năng chỉ cho phép lưu chất chảy theo một hướng duy nhất và tự động ngăn dòng chảy ngược. Van hoạt động hoàn toàn dựa trên áp lực dòng chảy, không cần sử dụng điện hay khí nén điều khiển.
So với van một chiều công nghiệp thông thường, van một chiều vi sinh được chế tạo từ inox vi sinh (304 hoặc 316L), bề mặt được đánh bóng trơn nhẵn, hạn chế tối đa tình trạng bám cặn và tồn đọng lưu chất. Nhờ đó, van đáp ứng tốt các yêu cầu về an toàn thực phẩm, dược phẩm cũng như các quy trình vệ sinh CIP/SIP.
Trong thực tế, van một chiều vi sinh thường được lắp đặt trên đường ống bơm, hệ thống CIP, đường cấp hoặc hồi lưu chất, với nhiệm vụ ngăn chặn dòng chảy ngược, bảo vệ bơm và các thiết bị phía sau, đồng thời đảm bảo hệ thống vận hành ổn định và an toàn.

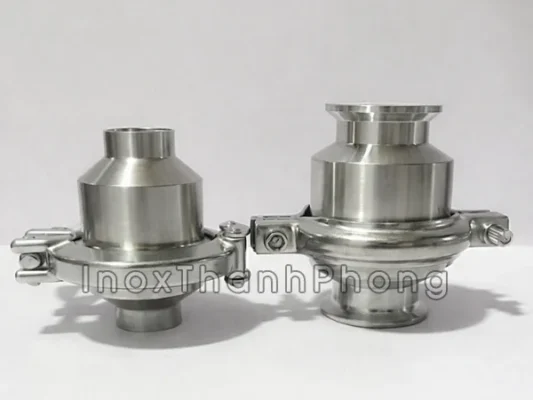

Van một chiều vi sinh là gì?
2. Vật liệu cấu tạo của van một chiều inox vi sinh
Van một chiều inox vi sinh được sử dụng trong các hệ thống yêu cầu cao về độ sạch và độ an toàn cho lưu chất, do đó vật liệu cấu tạo của van phải đáp ứng đồng thời các tiêu chí: không nhiễm bẩn, chống ăn mòn,
chịu nhiệt – áp lực và dễ vệ sinh.
2.1. Vật liệu inox trong cấu tạo van một chiều inox vi sinh
Van một chiều inox vi sinh thường được chế tạo từ inox vi sinh 304 hoặc inox vi sinh 316 cho các bộ phận tiếp xúc trực tiếp với lưu chất như thân van, đĩa van hoặc bi van.
Đây là những vật liệu đáp ứng tốt yêu cầu về độ bền, khả năng chống ăn mòn và tiêu chuẩn vệ sinh.
Inox 304: phù hợp với môi trường trung tính, không ăn mòn cao, được sử dụng phổ biến trong các hệ thống thực phẩm và đồ uống.
Inox 316: có khả năng chống ăn mòn tốt hơn nhờ chứa molypden (Mo), thích hợp cho môi trường có hóa chất nhẹ hoặc yêu cầu vệ sinh khắt khe hơn.
Bề mặt inox được đánh bóng đạt độ nhẵn Ra 0.4 – 0.8 µm, giúp hạn chế bám cặn, giảm tích tụ vi sinh vật và thuận tiện cho vệ sinh, tiệt trùng CIP/SIP.
Ngoài ra, inox vi sinh có khả năng chịu nhiệt và chịu áp lực tốt, làm việc ổn định trong các hệ thống vận hành liên tục, đảm bảo độ bền và tuổi thọ cho van.
2.2. Vật liệu gioăng làm kín trong van một chiều inox vi sinh
Gioăng làm kín là bộ phận ảnh hưởng trực tiếp đến độ kín và độ an toàn của van một chiều inox vi sinh. Trong thực tế, silicon là vật liệu được sử dụng phổ biến nhất cho gioăng làm kín trong van vi sinh.
Đặc điểm kỹ thuật của gioăng silicon:
Độ đàn hồi cao, giúp tăng khả năng làm kín và hạn chế rò rỉ lưu chất
Dải nhiệt độ làm việc rộng, thường từ -50°C đến 150°C
Khả năng chống chịu tốt với axit loãng, kiềm loãng và dung môi nhẹ
Tuy nhiên, gioăng silicon không phù hợp với các hóa chất có tính ăn mòn mạnh như toluen, xylene,… Trong những trường hợp này, cần cân nhắc sử dụng các vật liệu gioăng khác phù hợp hơn với điều kiện làm việc thực tế.

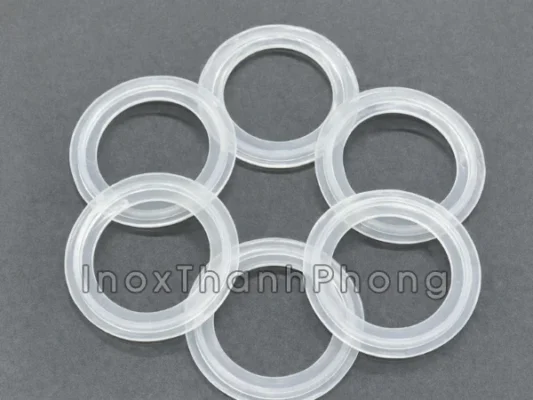

Vật liệu gioăng làm kín trong van một chiều inox vi sinh
3. Cấu tạo van một chiều vi sinh
Van một chiều inox vi sinh kết nối clamp – hàn có cấu tạo gồm các thành phần chính sau:
Thân van: Gồm 2 phần, liên kết với nhau bằng 2 mặt clamp inox, cho phép kết nối clamp hoặc hàn trực tiếp với đường ống. Thân van thường làm từ inox 304 hoặc inox 316, bề mặt xử lý vi sinh, đảm bảo độ sạch cao.
Đĩa van: Là bộ phận trực tiếp đóng mở dòng chảy, cho phép lưu chất đi theo một chiều duy nhất, ngăn dòng chảy ngược hiệu quả.
Lò xo: Tạo lực đẩy giúp đĩa van tự động đóng lại khi ngừng áp lực dòng chảy, đảm bảo van luôn hoạt động ổn định và kín khít.
Gioăng làm kín: Thường làm từ silicon vi sinh, có nhiệm vụ làm kín các vị trí tiếp xúc, ngăn rò rỉ và đảm bảo an toàn cho lưu chất.

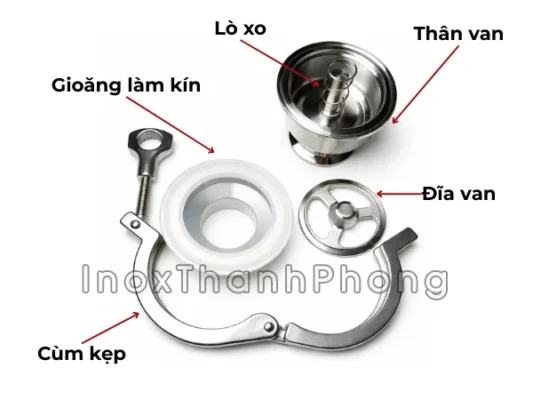

Cấu tạo van một chiều vi sinh
4. Nguyên lý hoạt động
Van một chiều inox vi sinh hoạt động dựa trên chênh lệch áp suất của dòng chảy, cho phép lưu chất đi theo một chiều duy nhất và tự động ngăn dòng chảy ngược.
Khi dòng chảy đi đúng chiều: Áp lực dòng chảy tác động lên đĩa van, đẩy đĩa van mở ra, cho phép lưu chất đi qua van.
Khi dòng chảy ngừng hoặc chảy ngược: Lực lò xo kết hợp với áp lực ngược sẽ đẩy đĩa van về vị trí đóng, ngăn không cho lưu chất chảy ngược lại.
Lưu ý: Van hoạt động hoàn toàn tự động, không cần sử dụng điện và không cần khí nén.
5. Phân loại van một chiều vi sinh theo kiểu kết nối
Dựa theo phương pháp kết nối với đường ống, van một chiều vi sinh hiện nay chủ yếu được chia thành 2 loại phổ biến là nối clamp và nối hàn, mỗi loại phù hợp với những yêu cầu sử dụng khác nhau trong hệ thống vi sinh.
5.1. Van một chiều vi sinh nối clamp
Ưu điểm: Kết nối clamp giúp việc tháo lắp nhanh chóng, thuận tiện cho vệ sinh và bảo trì định kỳ, rất phù hợp với yêu cầu vệ sinh cao.
Phù hợp: Các hệ thống cần tháo mở thường xuyên để CIP/SIP, kiểm tra hoặc thay thế linh kiện.
Hay dùng trong: Ngành thực phẩm, đồ uống, sữa, bia, dược phẩm, nơi tiêu chuẩn sạch được đặt lên hàng đầu.

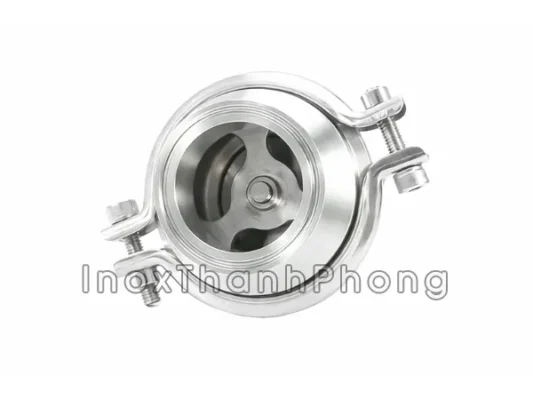

Van một chiều vi sinh nối clamp
5.2. Van một chiều vi sinh nối hàn
Đặc điểm: Van được hàn cố định trực tiếp vào đường ống, tạo kết nối liền khối, độ kín và độ ổn định rất cao.
Hạn chế: Không thể tháo lắp nhanh như clamp, việc bảo trì hoặc thay thế cần cắt hàn lại.
Phù hợp: Các hệ thống vận hành lâu dài, yêu cầu độ sạch cao và tính ổn định cao, ít thay đổi kết cấu đường ống.
Trong thực tế, việc lựa chọn van một chiều vi sinh nối clamp hay nối hàn sẽ phụ thuộc vào yêu cầu vệ sinh, tần suất bảo trì và tính ổn định của từng hệ thống cụ thể.

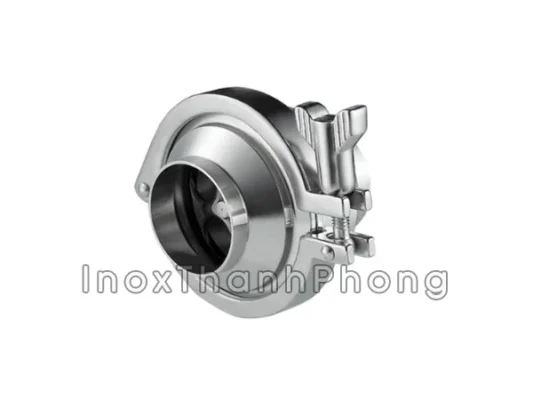

Van một chiều vi sinh nối hàn
6. Bảng kích thước van một chiều vi sinh
Cùng là van một chiều vi sinh nhưng kích thước thực tế sẽ khác nhau theo tiêu chuẩn kết nối và hệ kích thước bạn đang dùng trên đường ống. Để chọn đúng size và tránh lắp lệch tiêu chuẩn, bạn có thể đối chiếu nhanh theo các bảng dưới đây.
6.1. Van một chiều vi sinh nối clamp tiêu chuẩn DIN

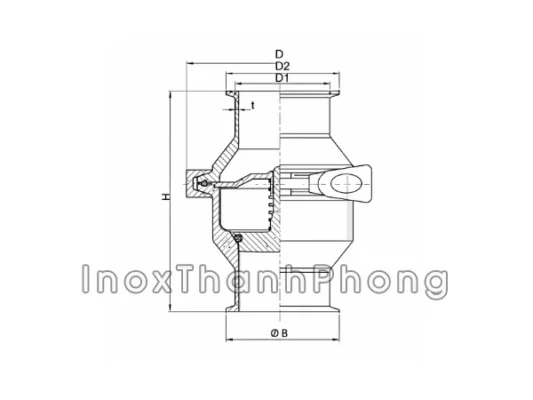

Van một chiều vi sinh nối clamp tiêu chuẩn DIN
Size
t
H
D
D1
DN15
1.5
95
87
34
DN20
1.5
95
87
34
DN25
1.5
95
87
50.5
DN32
1.5
95
87
50.5
DN40
1.5
95
87
50.5
DN50
1.5
104
100
64.5
DN65
2.0
110
115
91
DN80
2.0
115
128
106
DN100
2.0
130
164
119
6.2. Van một chiều vi sinh nối clamp tiêu chuẩn SMS
Van một chiều vi sinh nối clamp tiêu chuẩn SMS
Size
t
H
D
D1
1/2"
1.5
95
87
50.5
3/4"
1.5
95
87
50.5
1"
1.5
95
87
50.5
1-1/2"
1.5
95
87
64
2"
2.0
104
100
77.5
2-1/2"
2.0
110
115
91
3"
2.0
115
128
106
4"
2.0
130
164
119
6.3. Van một chiều vi sinh nối hàn theo hệ DIN

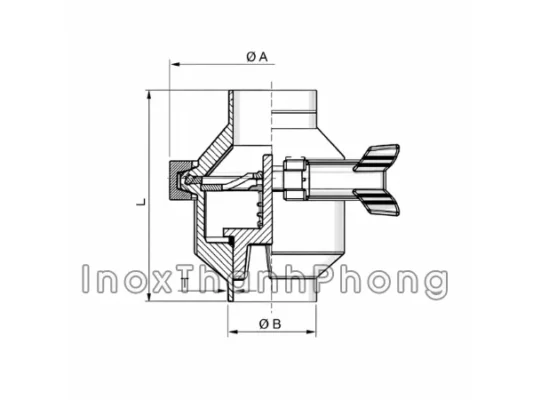

Van một chiều vi sinh nối hàn theo hệ DIN
DIN Size
A
B
L
T
DN15
62.5
19.0
75.0
1.5
DN20
62.5
23.0
75.0
1.5
DN25
77.5
29.0
78.0
1.5
DN32
77.5
35.0
78.0
1.5
DN40
89.0
41.0
80.0
1.5
DN50
105.0
53.0
86.0
1.5
DN65
134.0
70.0
97.0
2.0
DN80
145.0
85.0
105.0
2.0
DN100
158.5
104.0
105.0
2.0
6.4. Van một chiều vi sinh nối hàn SMS
Van một chiều vi sinh nối hàn SMS
3A Size
A
B1
B2
L2
T
L
1/2"
62.5
12.7
25.4
88.6
1.65
75.0
3/4"
62.5
19.05
25.4
88.6
1.65
75.0
1"
77.5
25.4
50.5
88.6
1.65
78.0
1 1/2"
89.0
38.1
50.5
94.3
1.65
80.5
2"
105.0
50.8
64.0
105
1.65
86.0
2 1/2"
118.5
63.5
77.5
116
1.65
97.0
3"
134.0
76.2
105
123.5
1.65
105
4"
158.5
101.6
105
123.5
2.1
105
Lưu ý: Khi đối chiếu bảng kích thước, bạn nên chốt đúng tiêu chuẩn đang dùng trên line (DIN, SMS hoặc 3A) trước khi đặt hàng, vì cùng một size danh nghĩa nhưng các kích thước A, B, L và chuẩn clamp có thể khác nhau.
7. Ứng dụng của van một chiều inox vi sinh
Van một chiều inox vi sinh được sử dụng rộng rãi trong các hệ thống yêu cầu dòng chảy một chiều, độ sạch cao và an toàn vệ sinh. Nhờ cấu tạo đơn giản, vật liệu inox vi sinh và khả năng làm kín tốt, van giúp ngăn hiện tượng chảy ngược, bảo vệ thiết bị và duy trì chất lượng lưu chất.
Hệ thống thực phẩm – đồ uống: sử dụng trong các dây chuyền sữa, bia, nước giải khát, nước tinh khiết… nhằm ngăn dòng chảy ngược gây nhiễm chéo sản phẩm.
Ngành dược phẩm, mỹ phẩm: đáp ứng yêu cầu vệ sinh cao, đảm bảo lưu chất chỉ chảy theo một chiều, phù hợp tiêu chuẩn GMP.
Hệ thống CIP / SIP: ngăn dung dịch vệ sinh chảy ngược, giúp quá trình làm sạch diễn ra an toàn và hiệu quả.
Đường ống bơm và bồn chứa: lắp sau bơm để tránh hiện tượng hồi lưu khi bơm ngừng hoạt động.
Nhìn chung, van một chiều inox vi sinh đóng vai trò quan trọng trong việc ổn định dòng chảy, bảo vệ hệ thống và đảm bảo độ sạch trong quá trình vận hành.

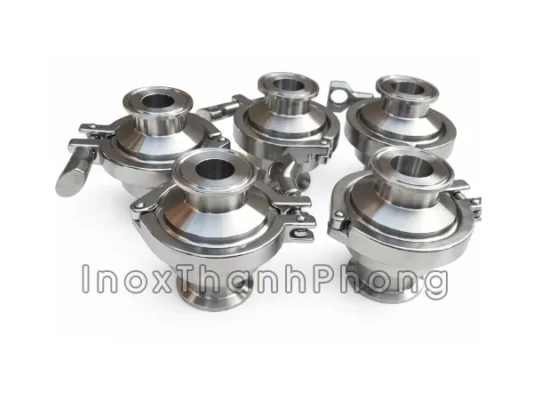

Ứng dụng của van một chiều inox vi sinh
8. Lưu ý khi lựa chọn van một chiều inox vi sinh
Để van hoạt động ổn định và phù hợp với hệ thống, khi lựa chọn cần xem xét kỹ các yếu tố kỹ thuật sau:
Vật liệu inox: ưu tiên inox vi sinh 304 hoặc inox vi sinh 316, trong đó inox 316 phù hợp hơn với môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao.
Kiểu kết nối: lựa chọn nối clamp để dễ tháo lắp, vệ sinh; hoặc nối hàn khi cần độ kín và độ ổn định lâu dài.
Dạng van: xác định van dạng lò xo hoặc dạng lá/cánh để phù hợp với áp lực và lưu lượng dòng chảy.
Áp suất và nhiệt độ làm việc: đảm bảo thông số van đáp ứng đúng điều kiện vận hành thực tế của hệ thống.
Gioăng làm kín: nên sử dụng gioăng silicon vi sinh để đảm bảo độ kín và an toàn khi tiếp xúc trực tiếp với lưu chất.
Việc lựa chọn đúng van một chiều inox vi sinh ngay từ đầu sẽ giúp hệ thống vận hành ổn định, hạn chế sự cố và tiết kiệm chi phí bảo trì.
9. Mua van một chiều vi sinh ở đâu uy tín?
Nếu bạn cần tư vấn chọn van một chiều vi sinh đúng tiêu chuẩn và đúng cấu hình cho hệ thống, Inox Thanh Phong hỗ trợ kiểm tra nhanh theo các tiêu chí quan trọng như tiêu chuẩn DIN, SMS, 3A, kiểu kết nối clamp hoặc hàn, mác inox 304 hay 316L, vật liệu gioăng EPDM Silicone PTFE, nhiệt độ và chu kỳ CIP/SIP.
Hỗ trợ chốt đúng cấu hình Tư vấn đúng trọng tâm theo môi chất, áp suất, nhiệt độ và vị trí lắp, giúp tránh mua sai và giảm rủi ro dừng line.
Cung cấp hàng rõ ràng Có CO–CQ theo sản phẩm, nguồn hàng minh bạch, phù hợp yêu cầu nghiệm thu và kiểm soát chất lượng.
Đáp ứng theo dự án Sẵn nhiều size và hỗ trợ giao nhanh, phù hợp các tình huống cần thay gấp để hệ thống vận hành liên tục.
Liên hệ Inox Thanh Phong để gửi size, tiêu chuẩn kết nối và điều kiện vận hành. Bên mình sẽ tư vấn cấu hình phù hợp và báo giá nhanh theo đúng nhu cầu thực tế.
