Trong quá trình vận hành các hệ thống inox vi sinh và đường ống công nghiệp, việc lấy mẫu lưu chất để kiểm tra chất lượng là công đoạn diễn ra thường xuyên và bắt buộc. Mẫu được lấy nhằm phục vụ phân tích độ tinh khiết, kiểm tra chỉ tiêu vi sinh, đánh giá thành phần hóa học hoặc theo dõi chất lượng sản phẩm trong từng giai đoạn sản xuất.
Nếu thực hiện lấy mẫu bằng cách xả trực tiếp hoặc tháo đường ống, hệ thống buộc phải dừng hoạt động, gây gián đoạn sản xuất, thất thoát lưu chất và tiềm ẩn rủi ro mất an toàn. Chính vì vậy, van lấy mẫu được sử dụng như một giải pháp chuyên dụng, cho phép lấy mẫu nhanh chóng ngay khi hệ thống đang vận hành, đồng thời vẫn đảm bảo độ kín, vệ sinh và ổn định áp suất.

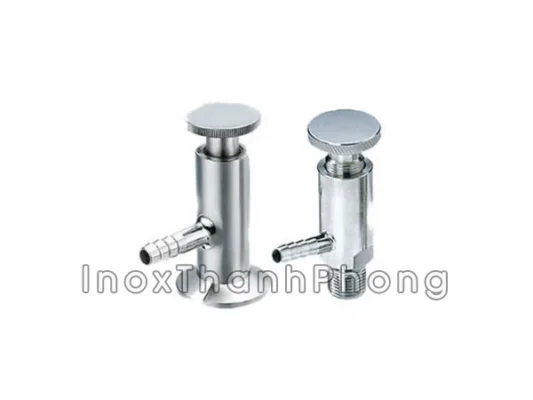

1. Van lấy mẫu là gì?
Van lấy mẫu là loại van chuyên dụng được lắp đặt trực tiếp trên đường ống hoặc bồn chứa, cho phép người vận hành lấy ra một lượng nhỏ lưu chất đại diện cho toàn bộ hệ thống tại thời điểm kiểm tra. Quá trình lấy mẫu diễn ra nhanh gọn, van chỉ mở trong thời gian ngắn và được đóng kín hoàn toàn ngay sau đó.
Khác với các loại van xả thông thường, van lấy mẫu được thiết kế tập trung vào độ kín, độ chính xác và tính an toàn. Khi van ở trạng thái đóng, lưu chất bên trong hệ thống không bị rò rỉ ra ngoài. Khi mở van để lấy mẫu, dòng lưu chất được kiểm soát tốt, không làm thay đổi áp suất và không ảnh hưởng đến dòng chảy chính của hệ thống.
Trong thực tế, van lấy mẫu thường được sử dụng để:
- Lấy mẫu kiểm tra chất lượng sản phẩm theo từng mẻ
- Lấy mẫu phân tích trong phòng thí nghiệm
- Giám sát và kiểm soát quá trình sản xuất liên tục
- Đáp ứng các yêu cầu kiểm định và tiêu chuẩn chất lượng
Tùy theo yêu cầu sử dụng, van lấy mẫu được thiết kế với hai kiểu kết nối phổ biến là nối clamp và nối ren. Việc lựa chọn đúng loại van lấy mẫu giúp đảm bảo mẫu thu được phản ánh chính xác chất lượng lưu chất, đồng thời duy trì sự ổn định và an toàn cho toàn bộ hệ thống.
2. Cấu tạo và nguyên lý hoạt động của van lấy mẫu

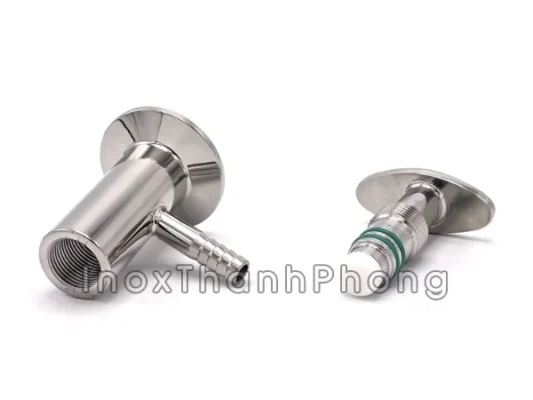

Van lấy mẫu được thiết kế với cấu trúc nhỏ gọn nhưng yêu cầu kỹ thuật cao, nhằm đảm bảo việc lấy mẫu diễn ra chính xác, an toàn và không ảnh hưởng đến quá trình vận hành của hệ thống. Dù là van lấy mẫu nối clamp hay nối ren, cấu tạo cơ bản đều xoay quanh mục tiêu độ kín cao – thao tác nhanh – hạn chế nhiễm bẩn mẫu.2.1 Cấu tạo cơ bản của van lấy mẫu
Một van lấy mẫu tiêu chuẩn thường bao gồm các bộ phận chính sau:- Thân van: Thường được chế tạo từ inox 304 hoặc inox 316, là bộ phận tiếp xúc trực tiếp với lưu chất, đảm bảo khả năng chịu áp, chịu nhiệt và chống ăn mòn.
- Ty van / kim lấy mẫu: Là bộ phận điều tiết dòng lưu chất khi lấy mẫu. Khi thao tác mở van, ty van dịch chuyển để cho phép lưu chất thoát ra ngoài với lưu lượng được kiểm soát.
- Gioăng làm kín: Đóng vai trò ngăn rò rỉ lưu chất khi van ở trạng thái đóng. Gioăng thường được làm từ PTFE, EPDM hoặc vật liệu phù hợp với môi trường sử dụng.
- Đầu kết nối: Có thể là kết nối clamp vi sinh hoặc kết nối ren, tùy theo yêu cầu lắp đặt và tiêu chuẩn của hệ thống.
2.2 Nguyên lý hoạt động của van lấy mẫu
Nguyên lý hoạt động của van lấy mẫu khá đơn giản nhưng hiệu quả. Khi không lấy mẫu, van ở trạng thái đóng hoàn toàn, ty van ép chặt gioăng làm kín, đảm bảo lưu chất không bị rò rỉ ra ngoài.
Khi cần lấy mẫu, người vận hành chỉ cần xoay hoặc nhấn cơ cấu điều khiển để mở van. Lúc này, ty van được nâng lên, tạo khe hở cho một lượng nhỏ lưu chất chảy ra ngoài. Quá trình lấy mẫu diễn ra nhanh chóng, có kiểm soát và không làm thay đổi áp suất hay dòng chảy chính của hệ thống.
Sau khi lấy đủ lượng mẫu cần thiết, van được đóng lại ngay lập tức. Ty van trở về vị trí ban đầu và ép chặt gioăng, giúp van kín hoàn toàn. Nhờ cơ chế này, van lấy mẫu hạn chế tối đa nguy cơ nhiễm chéo, thất thoát lưu chất và đảm bảo an toàn cho người thao tác.
Với thiết kế phù hợp, nhiều loại van lấy mẫu còn cho phép vệ sinh dễ dàng, đặc biệt là van lấy mẫu nối clamp trong các hệ thống vi sinh, giúp duy trì độ sạch và độ ổn định cho toàn bộ quy trình sản xuất.
3. Phân loại van lấy mẫu
Trong thực tế có nhiều kiểu van lấy mẫu khác nhau, nhưng theo kiểu kết nối và chức năng sử dụng thì van lấy mẫu phổ biến được chia thành ba loại chính: van lấy mẫu nối clamp, van lấy mẫu nối ren và van lấy mẫu 2 vòi inox vi sinh. Mỗi loại có đặc điểm và ứng dụng khác nhau, phù hợp với nhu cầu vận hành riêng biệt của hệ thống.
3.1 Van lấy mẫu nối clamp

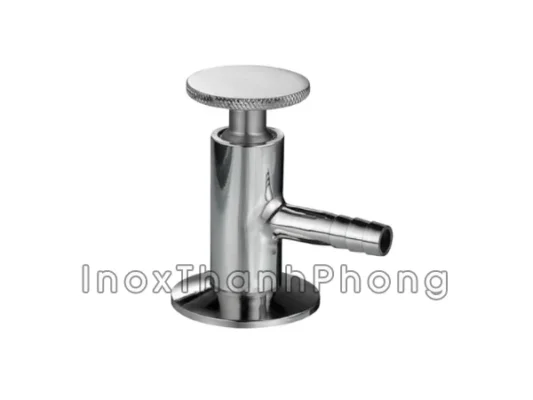

Van lấy mẫu nối clamp là loại van được kết nối với hệ thống bằng mặt bích clamp, giúp lắp đặt nhanh – tháo rời dễ dàng mà không cần công cụ phức tạp. Thiết kế mặt bích này giúp van có bề mặt lòng trong nhẵn, lưu chất chảy qua không bị đọng, hạn chế điểm chết – rất phù hợp với các hệ thống yêu cầu cao về độ vệ sinh như thực phẩm, đồ uống, dược phẩm.
Van lấy mẫu clamp thường được làm từ inox 304 hoặc inox 316, chịu được nhiệt độ và áp lực làm việc tốt, tương thích với nhiều loại lưu chất khác nhau từ nước đến hóa chất nhẹ. Khi mở van, lưu chất lấy mẫu sẽ đi qua thẳng đường ống mà không bị đọng lại, giúp đảm bảo mẫu thu được sạch và đại diện cho lưu chất trong hệ thống.
3.2 Van lấy mẫu nối ren
Van lấy mẫu nối ren sử dụng kết nối ren trong/ngoài để gắn trực tiếp vào đường ống. Đây là loại van có thiết kế đơn giản, chi phí thường thấp hơn so với van nối clamp, đồng thời lắp đặt và bảo dưỡng cũng dễ dàng với các hệ thống nhỏ hoặc ở vị trí lấy mẫu yêu cầu không quá khắt khe về vệ sinh.
Van nối ren thường được làm từ inox 304/316 và đều được đánh bóng bề mặt trong ngoài để tăng khả năng làm sạch và tránh nhiễm bẩn cho mẫu. Nhờ kết cấu đơn giản, loại van này phù hợp với hệ thống công nghiệp, xử lý nước hoặc các ứng dụng lấy mẫu không yêu cầu vô trùng tuyệt đối.

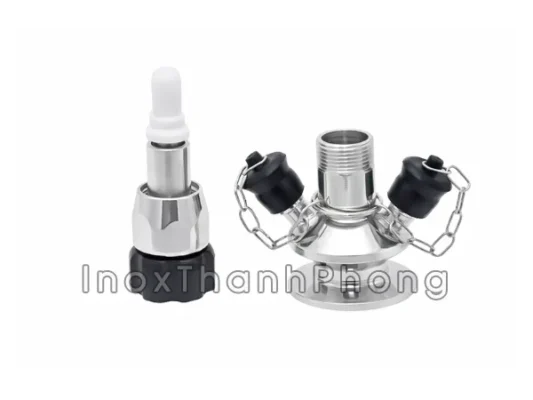

3.3 Van lấy mẫu 2 vòi inox vi sinh
Van lấy mẫu 2 vòi inox vi sinh là dòng van đặc biệt được thiết kế với hai cổng xả giúp lấy mẫu từ cùng một vị trí nhưng có thể tách riêng cho hai mục đích hoặc phục vụ quy trình khử trùng SIP (Sterilization in Place) trước và sau khi lấy mẫu. Đây là loại van thường được lắp ở đáy bồn tank inox trong các hệ thống vi sinh cao cấp.
Van này có một đầu vào dạng clamp để kết nối với bồn hoặc đường ống, và hai đầu ra riêng biệt. Mỗi vòi ra có thể được đậy nắp khi không sử dụng, hoặc mở đồng thời để lấy mẫu theo nhu cầu. Thiết kế hai vòi đảm bảo rằng việc lấy mẫu và quá trình khử trùng diễn ra hiệu quả, không ảnh hưởng đến các phần khác của hệ thống.
Vật liệu chế tạo chủ yếu là inox 316 với gioăng làm kín PTFE (Teflon) và nắp bịt EPDM, cho phép làm việc ở áp lực khoảng 10 bar và nhiệt độ phù hợp theo yêu cầu thiết kế.

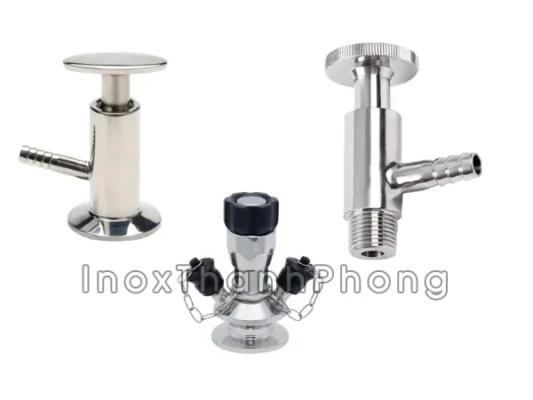

4. So sánh van lấy mẫu nối clamp, nối ren và van lấy mẫu 2 vòi
Mỗi loại van lấy mẫu đều được thiết kế để đáp ứng một nhu cầu sử dụng cụ thể. Việc hiểu rõ sự khác nhau giữa van lấy mẫu nối clamp, van lấy mẫu nối ren và van lấy mẫu 2 vòi sẽ giúp người dùng lựa chọn đúng loại van, đảm bảo hiệu quả lấy mẫu, độ an toàn và tối ưu chi phí đầu tư.| Tiêu chí | Van lấy mẫu nối clamp | Van lấy mẫu nối ren | Van lấy mẫu 2 vòi |
|---|---|---|---|
| Kiểu kết nối | Clamp vi sinh | Ren trong / ren ngoài | Clamp (đầu vào) + 2 vòi xả |
| Mức độ vệ sinh | Rất cao, hạn chế điểm chết | Trung bình | Rất cao, phù hợp hệ vi sinh khắt khe |
| Khả năng tháo lắp | Nhanh, thuận tiện | Đơn giản nhưng mất thời gian hơn | Thuận tiện, linh hoạt nhiều mục đích |
| Mục đích sử dụng | Lấy mẫu nhanh, sạch | Lấy mẫu kiểm tra thông thường | Lấy mẫu + xả rửa / khử trùng |
| Ứng dụng phù hợp | Thực phẩm, đồ uống, dược phẩm | Hóa chất, xử lý nước, công nghiệp | Dược phẩm, vi sinh cao cấp, bồn tank |
| Chi phí đầu tư | Trung bình – cao | Thấp | Cao hơn do thiết kế đặc biệt |

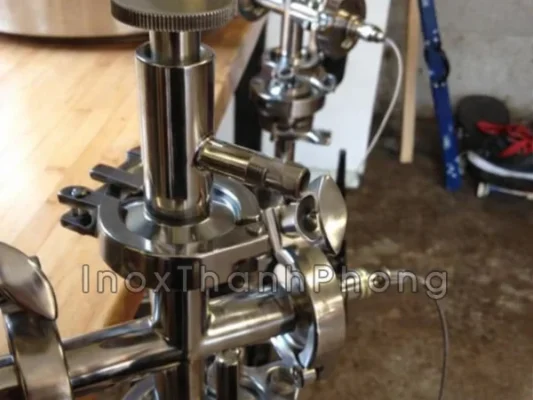

5. Vật liệu chế tạo van lấy mẫu – Nên chọn inox 304 hay inox 316?
Vật liệu chế tạo là yếu tố ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và mức độ phù hợp của van lấy mẫu với từng môi trường làm việc. Trong thực tế, van lấy mẫu hiện nay chủ yếu được chế tạo từ inox 304 và inox 316 / 316L, mỗi loại có đặc điểm và phạm vi ứng dụng riêng.5.1 Van lấy mẫu inox 304
Inox 304 là vật liệu được sử dụng phổ biến trong các hệ thống công nghiệp và vi sinh tiêu chuẩn. Loại inox này có khả năng chống ăn mòn tốt trong môi trường thông thường, chịu được nhiệt độ và áp suất làm việc ổn định, đồng thời giá thành hợp lý. Van lấy mẫu inox 304 phù hợp với:- Nước sạch, nước công nghiệp
- Thực phẩm, đồ uống không có tính ăn mòn cao
- Các hệ thống lấy mẫu kiểm tra định kỳ
5.2 Van lấy mẫu inox 316 / 316L
Inox 316 và 316L là dòng vật liệu cao cấp hơn, được bổ sung molypden giúp tăng khả năng chống ăn mòn, đặc biệt trong môi trường có hóa chất, dung dịch axit nhẹ hoặc chứa muối. Van lấy mẫu inox 316 / 316L thường được sử dụng trong:- Ngành dược phẩm, mỹ phẩm
- Hệ thống thực phẩm – đồ uống yêu cầu vệ sinh cao
- Hóa chất, dung môi, môi trường ăn mòn
- Các hệ thống yêu cầu CIP/SIP thường xuyên
6. Bảng kích thước van lấy mẫu inox

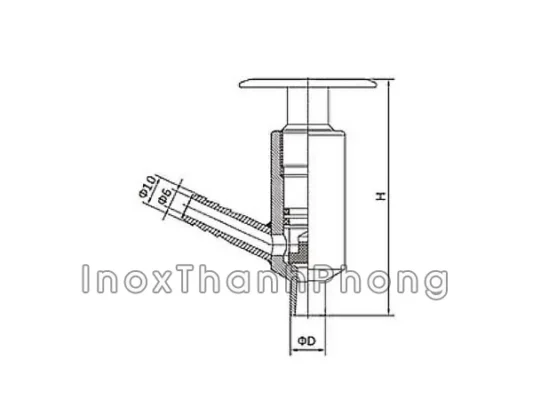

Kích thước là yếu tố quan trọng cần kiểm tra kỹ trước khi lựa chọn van lấy mẫu, nhằm đảm bảo van lắp đặt chính xác vào đường ống hoặc bồn tank, tránh sai lệch kỹ thuật trong quá trình sử dụng. Dưới đây là bảng kích thước tham khảo của van lấy mẫu nối ren và van lấy mẫu nối clamp đang được sử dụng phổ biến hiện nay.6.1 Kích thước van lấy mẫu nối ren
| Size | H (mm) | D (mm) | Đuôi chuột (OD) (mm) | Đuôi chuột (ID) (mm) |
|---|---|---|---|---|
| DN15 | 102.8 | 28.7 | 11.8 | 7.6 |

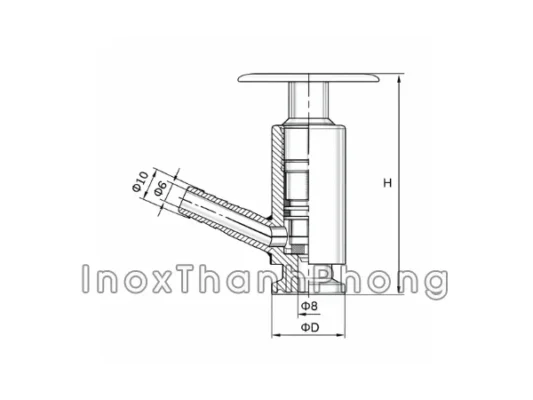

6.2 Kích thước van lấy mẫu nối clamp
| Size clamp | H (mm) | OD (mm) | ID (mm) | Đuôi chuột (D trong) (mm) | Đuôi chuột (D ngoài) (mm) |
|---|---|---|---|---|---|
| 50.5 | 87.5 | 50.5 | 8.8 | 9.7 | 7 |
7. Lưu ý khi lựa chọn van lấy mẫu
Để van lấy mẫu hoạt động hiệu quả, an toàn và phù hợp với hệ thống, người dùng cần cân nhắc một số yếu tố kỹ thuật quan trọng trước khi lựa chọn. Việc chọn sai loại van có thể dẫn đến rò rỉ, nhiễm bẩn mẫu hoặc không đáp ứng yêu cầu kiểm tra chất lượng.- Kiểu kết nối: Xác định rõ hệ thống sử dụng kết nối clamp hay ren để chọn loại van lấy mẫu tương ứng, tránh phải gia công hoặc thay đổi đường ống.
- Môi trường lưu chất: Cần biết rõ tính chất của lưu chất (nước, thực phẩm, hóa chất, dung môi…) để lựa chọn vật liệu inox 304 hoặc inox 316 phù hợp.
- Yêu cầu vệ sinh: Với các hệ thống vi sinh, dược phẩm hoặc thực phẩm, nên ưu tiên van lấy mẫu nối clamp hoặc van lấy mẫu 2 vòi để đảm bảo khả năng vệ sinh và khử trùng.
- Vị trí lắp đặt: Van lấy mẫu có thể lắp trên đường ống hoặc đáy bồn tank, do đó cần kiểm tra không gian lắp đặt và hướng lấy mẫu để thao tác thuận tiện.
- Áp suất – nhiệt độ làm việc: Đảm bảo van lấy mẫu đáp ứng được điều kiện làm việc thực tế của hệ thống để tránh hư hỏng hoặc giảm tuổi thọ van.
8. Báo giá van lấy mẫu & địa chỉ mua uy tín tại Inox Thanh Phong
Tại Inox Thanh Phong, chúng tôi cung cấp các dòng van lấy mẫu inox chất lượng cao với đa dạng kiểu kết nối: van lấy mẫu nối clamp, van lấy mẫu nối ren và van lấy mẫu 2 vòi. Sản phẩm phù hợp cho nhiều hệ thống từ công nghiệp, thực phẩm, dược phẩm đến các nhà máy vi sinh yêu cầu vệ sinh cao. Giá van lấy mẫu inox tại Inox Thanh Phong được cập nhật theo từng dòng sản phẩm và kích thước cụ thể. Do giá thành có thể thay đổi tùy theo vật liệu (inox 304 / inox 316), kích cỡ và tiêu chuẩn kết nối, chúng tôi luôn khuyến khích khách hàng liên hệ trực tiếp để nhận báo giá chính xác nhất cho nhu cầu thực tế của mình.- Van lấy mẫu nối ren: giá hợp lý, phù hợp hệ thống công nghiệp thông thường
- Van lấy mẫu nối clamp: mức giá trung bình – cao, phù hợp hệ thống vi sinh và thực phẩm
- Van lấy mẫu 2 vòi inox vi sinh: dòng sản phẩm cao cấp, giá cao hơn nhưng mang lại nhiều lợi ích kỹ thuật
- Cung cấp van lấy mẫu với chất lượng inox chính hãng, đảm bảo độ bền và khả năng làm việc lâu dài
- Hỗ trợ tư vấn kỹ thuật để chọn đúng loại van phù hợp từng hệ thống
- Có đầy đủ CO – CQ theo yêu cầu kiểm định chất lượng
- Chính sách bảo hành và hỗ trợ sau bán hàng chu đáo
