Trong hệ thống đường ống vi sinh, những vị trí chia nhánh luôn là điểm dễ phát sinh rủi ro nhất về vệ sinh và dòng chảy. Nếu thiết kế hoặc lựa chọn phụ kiện không phù hợp, các vị trí này rất dễ tạo điểm chết, tồn đọng lưu chất, gây khó khăn cho quá trình vệ sinh CIP/SIP và ảnh hưởng trực tiếp đến chất lượng sản phẩm.
Tê inox vi sinh ra đời để giải quyết chính bài toán đó. Đây là phụ kiện chuyên dùng trong các hệ thống yêu cầu độ sạch cao, giúp phân chia hoặc gom dòng lưu chất một cách ổn định, đồng thời đảm bảo bề mặt tiếp xúc luôn nhẵn, kín và dễ làm sạch trong suốt quá trình vận hành.
1. Tê vi sinh inox là gì?
Tê vi sinh inox là phụ kiện đường ống có hình dạng chữ T, dùng để kết nối ba đoạn ống inox vi sinh tại một điểm, phục vụ mục đích chia dòng hoặc gom dòng trong hệ thống. Không giống các loại tê inox công nghiệp thông thường, tê inox vi sinh được thiết kế và gia công theo tiêu chuẩn vệ sinh nghiêm ngặt, ưu tiên khả năng làm sạch và an toàn sản phẩm.
Về mặt kỹ thuật, tê vi sinh có lòng trong được gia công liền khối, các vị trí giao nhau của các nhánh được bo cong hợp lý nhằm hạn chế dòng xoáy và tránh hình thành điểm ứ đọng. Nhờ đó, lưu chất có thể đi qua các nhánh một cách liên tục và ổn định, không bị tích tụ cặn trong quá trình sản xuất.
Vật liệu chế tạo tê vi sinh chủ yếu là inox 304 hoặc inox 316/316L, đáp ứng tốt khả năng chống ăn mòn, chịu hóa chất tẩy rửa và phù hợp với môi trường thực phẩm – dược phẩm. Bề mặt trong thường được đánh bóng đạt tiêu chuẩn vi sinh, giúp giảm bám dính lưu chất và hỗ trợ làm sạch hiệu quả bằng hệ thống CIP/SIP mà không cần tháo rời.
Trong thực tế sử dụng, tê inox vi sinh thường được lắp đặt tại các vị trí:- Chia nhánh cấp liệu cho thiết bị trong dây chuyền sản xuất.
- Gom dòng hồi lưu hoặc xả sản phẩm về một đường ống chung.
- Phân phối lưu chất trong các dây chuyền sản xuất liên tục.
Có thể nói, tê inox vi sinh không chỉ là phụ kiện nối ống mà còn là chi tiết ảnh hưởng trực tiếp đến độ ổn định dòng chảy, khả năng vệ sinh và độ an toàn của toàn bộ hệ thống inox vi sinh.
2. Phân loại tê vi sinh inox theo cấu trúc hình học
Dựa trên mối quan hệ kích thước giữa các nhánh, tê vi sinh inox được chia thành hai nhóm chính là tê đều và tê thu. Mỗi loại phù hợp với một bài toán dòng chảy và mục đích sử dụng khác nhau trong hệ thống vi sinh.

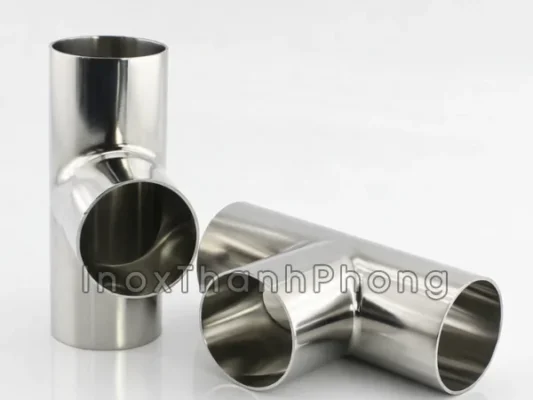

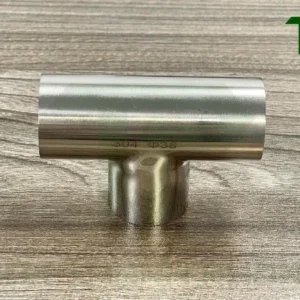

2.1 Tê đều inox vi sinh
Tê đều inox vi sinh là loại tê có ba đầu nối cùng kích thước danh nghĩa, tức đường kính của nhánh rẽ bằng với đường kính của ống chính. Về mặt hình học, dòng chảy khi đi qua tê đều được chia hoặc gom với tiết diện không thay đổi.
Về đặc điểm dòng chảy, tê đều cho phép lưu chất phân nhánh một cách tương đối cân bằng, ít gây thay đổi đột ngột về vận tốc nếu được bố trí đúng vị trí. Do không xảy ra hiện tượng thu giãn tiết diện, tổn thất áp suất qua tê đều thường thấp hơn so với tê thu, đặc biệt trong các hệ thống có lưu lượng lớn và vận hành liên tục.
Trong thực tế, tê đều inox vi sinh được sử dụng phổ biến tại- Các tuyến chia dòng cấp liệu song song cho nhiều thiết bị khi cần phân phối ổn định theo từng nhánh.
- Các điểm gom dòng có lưu lượng tương đương để hợp lưu mà vẫn giữ trạng thái dòng chảy mượt.
- Hệ thống yêu cầu dòng chảy ổn định, hạn chế xáo trộn nhằm giảm nguy cơ bọt khí và dao động áp lực.

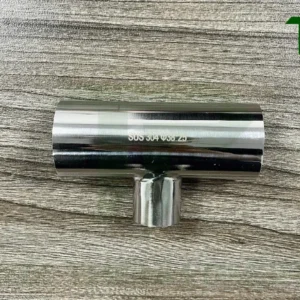

2.2 Tê thu inox vi sinh

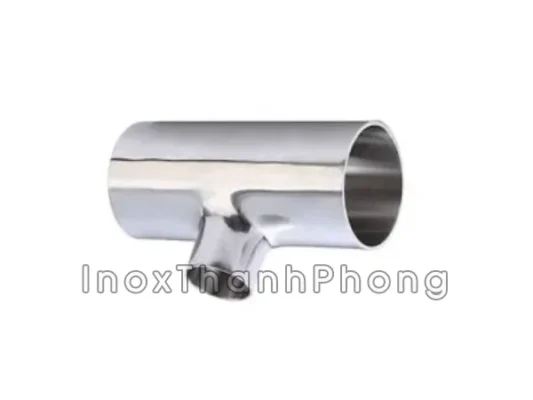

Khác với tê đều, tê thu inox vi sinh có một nhánh với kích thước nhỏ hơn so với hai đầu còn lại. Cấu trúc này được sử dụng khi cần điều tiết lưu lượng, cấp nhánh phụ hoặc thu hồi dòng phụ trong hệ thống.
Về mặt kỹ thuật, tê thu giúp kiểm soát dòng chảy theo hướng mong muốn, tuy nhiên cũng làm phát sinh sự thay đổi vận tốc tại vị trí nhánh rẽ. Nếu lựa chọn không đúng tỷ lệ kích thước, dòng lưu chất có thể tạo xoáy cục bộ hoặc gây hiện tượng bẫy cặn tại vùng giao nhau.
Do đó, khi sử dụng tê thu trong hệ vi sinh, cần đặc biệt lưu ý- Tỷ lệ thu không nên quá lớn để tránh tổn thất áp suất đột ngột và giảm hiệu quả vận hành.
- Hướng lắp đặt phải thuận chiều dòng chính hạn chế dòng hồi hoặc dòng xoáy tại vùng chuyển tiếp.
- Ưu tiên tê thu có lòng trong bo gom mượt không tạo bậc tại vị trí chuyển tiếp nhằm giảm bám bẩn và tồn lưu.
- Cấp dòng phụ cho thiết bị đo, bồn phụ, nhánh rửa để tách nhánh theo nhu cầu vận hành.
- Thu hồi dòng hồi CIP giúp gom dòng vệ sinh về tuyến hồi một cách chủ động.
- Điều tiết lưu lượng tại các nhánh phụ trong dây chuyền tự động khi cần phân phối theo mức lưu lượng định sẵn.
3. Phân loại tê inox vi sinh theo kiểu kết nối
Trong hệ thống đường ống vi sinh, kiểu kết nối của tê inox quyết định trực tiếp đến khả năng vệ sinh, độ ổn định vận hành và tính linh hoạt khi bảo trì. Thực tế, cùng là tê inox vi sinh nhưng việc lựa chọn kết nối clamp hay kết nối hàn sẽ dẫn đến cách thiết kế hệ thống hoàn toàn khác nhau.

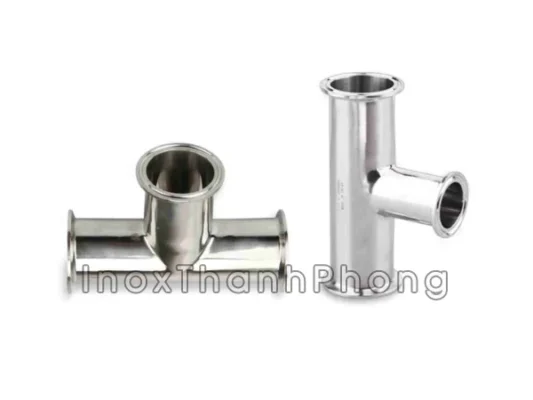

3.1 Tê clamp inox vi sinh
Tê clamp inox vi sinh sử dụng kết nối clamp tiêu chuẩn vi sinh (DIN/ISO/SMS), cho phép liên kết cơ khí bằng gioăng đàn hồi và cụm kẹp, không tạo mối nối cố định.
Bản chất và yêu cầu của kết nối clamp- Mối nối được làm kín nhờ lực ép đều của cụm clamp lên gioăng giúp vùng tiếp xúc kín khít, dễ kiểm soát và dễ thay thế khi cần.
- Không sinh nhiệt trong quá trình lắp đặt nên hạn chế biến dạng, không làm ảnh hưởng cấu trúc bề mặt trong của vật liệu inox.
- Không phá vỡ cấu trúc bề mặt inox ban đầu nhờ đó bề mặt lòng ống giữ được trạng thái nhẵn, thuận lợi cho vệ sinh.
- Tháo lắp hoàn toàn chủ động có thể tháo từng nhánh tê để kiểm tra, vệ sinh hoặc thay thế mà không ảnh hưởng đến toàn dòng còn lại.
- Tối ưu cho CIP/SIP không tồn tại mối hàn chết, dung dịch vệ sinh và hơi tiệt trùng đi qua toàn bộ khoang trong.
- Giảm rủi ro sai sót thi công không phụ thuộc tay nghề thợ hàn tại công trường.
- Hệ thống yêu cầu vệ sinh thường xuyên hoặc kiểm soát nghiêm ngặt vi sinh để giảm rủi ro nhiễm bẩn chéo trong vận hành.
- Dây chuyền có khả năng thay đổi cấu hình trong tương lai giúp nâng cấp hoặc mở rộng mà không phải cắt hàn nhiều lần.
- Các nhánh lấy mẫu, nhánh cấp, xả phụ, khu vực cần can thiệp kỹ thuật định kỳ để thao tác nhanh, gọn, dễ chuẩn hóa bảo trì.
3.2 Tê hàn inox vi sinh
Khác với clamp, tê hàn inox vi sinh được hàn trực tiếp vào đường ống, tạo thành một khối thống nhất. Đây là giải pháp thường dùng cho các tuyến ống chính, ít thay đổi. Yêu cầu kỹ thuật đối với mối hàn vi sinh Một mối hàn đạt chuẩn vi sinh phải đảm bảo- Độ ngấu đầy đủ, không khuyết tật để tránh rò rỉ và tránh tạo vùng khe hở tích tụ cặn.
- Không tạo gờ, bậc trong lòng ống nhằm hạn chế điểm chết dòng chảy và giảm nguy cơ bẫy cặn.
- Được xử lý, đánh bóng sau hàn để đảm bảo độ nhẵn bề mặt giúp vệ sinh hiệu quả và ổn định lâu dài.
- Độ kín và độ bền cao không phụ thuộc gioăng, không nguy cơ lão hóa vật liệu làm kín.
- Chịu áp và nhiệt tốt phù hợp với hệ thống vận hành ổn định, liên tục.
- Kết cấu gọn, ít chi tiết giảm nguy cơ rò rỉ do lỏng cơ khí.
- Tuyến ống chính, ít hoặc không cần tháo lắp để ưu tiên tính liền khối và ổn định.
- Hệ thống đã cố định thiết kế hạn chế thay đổi layout nên kết nối hàn phát huy hiệu quả.
- Môi trường áp suất, nhiệt độ cao, vận hành dài hạn cần độ bền và độ kín ổn định theo thời gian.

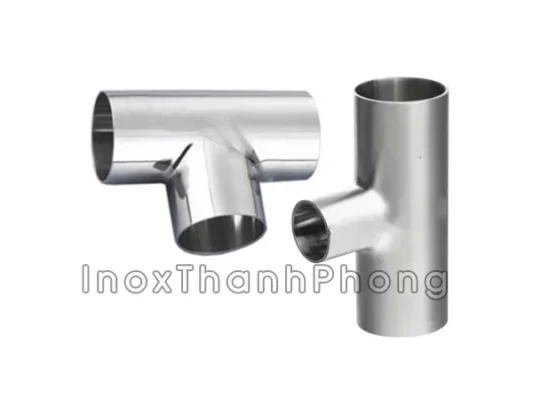

4. Tiêu chuẩn kỹ thuật & vật liệu chế tạo tê vi sinh inox
Trong hệ thống vi sinh, tê inox không chỉ cần “đúng kích thước” mà còn phải đáp ứng đồng thời vật liệu, bề mặt và tiêu chuẩn chế tạo, nhằm đảm bảo khả năng vệ sinh, độ an toàn sản phẩm và tuổi thọ hệ thống. Đây là nhóm tiêu chí mang tính bắt buộc, không thể thay thế bằng phụ kiện inox công nghiệp thông thường.4.1 Vật liệu inox sử dụng cho tê vi sinh
Tê vi sinh inox hiện nay chủ yếu được chế tạo từ SUS 304 và SUS 316L, mỗi loại phù hợp với một nhóm điều kiện vận hành khác nhau.- Inox SUS 304: Là lựa chọn phổ biến trong các hệ thống thực phẩm, đồ uống thông thường, nước tinh khiết, sữa, bia. Inox 304 có khả năng chống ăn mòn tốt trong môi trường trung tính, dễ gia công đánh bóng bề mặt và chi phí hợp lý. Với các dây chuyền không tiếp xúc hóa chất mạnh, 304 vẫn đáp ứng tốt yêu cầu vi sinh.
- Inox SUS 316L: Được ưu tiên trong các hệ thống dược phẩm, mỹ phẩm, hóa chất nhẹ, môi trường có CIP/SIP thường xuyên. Nhờ hàm lượng molypden cao hơn, inox 316L có khả năng chống ăn mòn vượt trội, đặc biệt với axit, kiềm nhẹ và dung dịch tẩy rửa. Hàm lượng carbon thấp L Low carbon giúp mối hàn ổn định hơn, giảm nguy cơ ăn mòn mối hàn trong vận hành lâu dài.
4.2 Độ nhám bề mặt Ra và ý nghĩa trong hệ vi sinh
Một trong những tiêu chí quan trọng nhất của tê vi sinh inox là độ nhám bề mặt bên trong, thường được kiểm soát ở mức- Ra ≤ 0.8 µm Mức tiêu chuẩn phổ biến cho hệ thống vi sinh thực phẩm, đồ uống
- Ra ≤ 0.6 µm Áp dụng cho hệ thống phẩm hoặc yêu cầu vệ sinh cao
- Hạn chế tối đa hiện tượng bám cặn, tồn dư sản phẩm giảm nguy cơ tích tụ và nhiễm bẩn trong chu kỳ vận hành dài.
- Dòng chảy đi qua liên tục, không tạo điểm chết giúp hệ thống ổn định và giảm vùng lưu giữ.
- Dung dịch CIP/SIP tiếp xúc đều, làm sạch triệt để toàn bộ bề mặt trong nâng hiệu quả vệ sinh và tiệt trùng.
4.3 Tiêu chuẩn áp dụng cho tê vi sinh inox
Tê vi sinh inox được sản xuất theo các tiêu chuẩn vi sinh quốc tế nhằm đảm bảo tính đồng bộ khi lắp đặt và vận hành- DIN / SMS Phổ biến trong các hệ thống vi sinh tại châu Âu và châu Á, dễ đồng bộ với clamp, ống và phụ kiện cùng chuẩn
- ISO Áp dụng cho các hệ thống có yêu cầu tiêu chuẩn hóa cao, sử dụng linh hoạt nhiều khu vực
- 3A Tiêu chuẩn nghiêm ngặt cho ngành thực phẩm và dược phẩm, tập trung vào khả năng vệ sinh và an toàn sản phẩm
- Hình học bên trong tê đảm bảo dòng chảy mượt và hạn chế vùng lưu giữ.
- Độ hoàn thiện bề mặt nhằm đáp ứng khả năng vệ sinh trong thực tế.
- Khả năng làm sạch và tương thích CIP/SIP để hệ thống đạt chuẩn vận hành vi sinh.
5. Bảng kích thước tê vi sinh inox

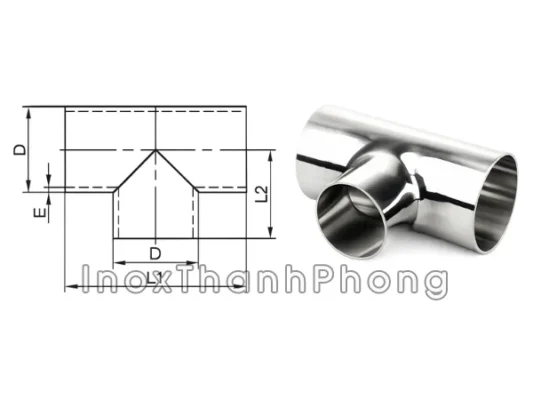

5.1 Tê hàn vi sinh
Tiêu chuẩn SMS
| Size | L1 | D | T |
|---|---|---|---|
| Ø 12.7 | 27 | 19.2 | 1.5 |
| Ø 16 | 34.4 | 25.4 | 1.5 |
| Ø 19 | 39.7 | 32.1 | 1.5 |
| Ø 25 | 48.4 | 37.8 | 1.5 |
| Ø 38 | 68.5 | 63.2 | 2.0 |
| Ø 51 | 80 | 76 | 2.0 |
| Ø 63 | 89 | 89 | 2.0 |
Tiêu chuẩn DIN
| Size | L1 | D | T |
|---|---|---|---|
| DN20 | 31 | 21.92 | 1.5 |
| DN25 | 34.8 | 27.9 | 1.5 |
| DN32 | 42.1 | 34.4 | 1.5 |
| DN40 | 47.5 | 40.1 | 1.5 |
| DN50 | 62.4 | 52 | 1.5 |
| DN65 | 69.6 | 70 | 2.0 |
| DN80 | 82 | 84.8 | 2.0 |

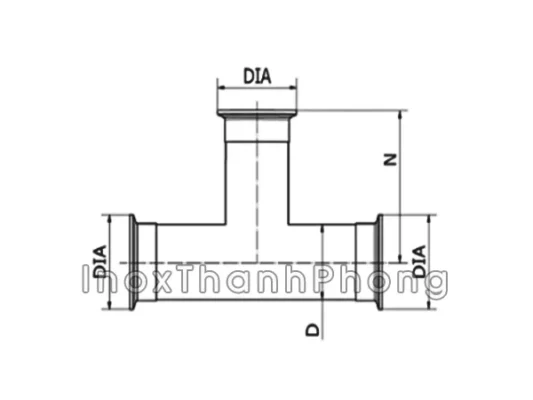

5.1 Tê vi sinh clamp
| SIZE | L | DIA | D | N |
|---|---|---|---|---|
| Ø 25 | 112 | 50.5 | 25.4 | 56 |
| Ø 32 | 120 | 50.5 | 31.8 | 60 |
| Ø 38 | 140 | 50.5 | 38.1 | 70 |
| Ø 51 | 164 | 64 | 50.8 | 82 |
| Ø 63 | 180 | 77.5 | 63.5 | 90 |
| Ø 76 | 192 | 91 | 76.2 | 96 |
7. Lưu ý khi lắp đặt và sử dụng tê vi sinh inox
Trong hệ thống đường ống vi sinh, tê inox là vị trí chia nhánh nên cũng là khu vực nhạy cảm nhất về dòng chảy và vệ sinh. Nếu lắp đặt hoặc sử dụng không đúng kỹ thuật, các vị trí này rất dễ trở thành điểm chết, gây tồn lưu sản phẩm và làm tăng nguy cơ nhiễm bẩn chéo trong quá trình vận hành.- Bố trí tê tránh điểm chết dòng chảy: Khi lắp đặt tê vi sinh, cần ưu tiên bố trí theo hướng dòng chảy tự nhiên của hệ thống, tránh tạo các nhánh cụt không sử dụng hoặc các đoạn ống quá ngắn phía sau tê. Với những nhánh phụ ít vận hành, nên thiết kế có dòng CIP hồi để đảm bảo luôn có lưu chất làm sạch đi qua, tránh tình trạng tồn đọng lâu ngày. Đối với tê thu vi sinh, cần đặc biệt lưu ý hướng lắp đặt sao cho dòng chính đi thẳng, nhánh thu chỉ lấy một phần lưu lượng, hạn chế hình thành dòng xoáy và bẫy cặn tại vị trí giao nhau.
- Lựa chọn đúng kiểu tê cho từng vị trí: Không phải mọi vị trí trong hệ thống đều sử dụng chung một loại tê. Các nhánh cần tháo lắp, kiểm tra, lấy mẫu hoặc vệ sinh thường xuyên nên ưu tiên tê clamp vi sinh. Ngược lại, các tuyến ống chính ít thay đổi, yêu cầu độ kín và độ ổn định cao thường phù hợp hơn với tê hàn vi sinh. Việc lựa chọn sai kiểu tê có thể khiến hệ thống khó vệ sinh, tốn nhiều chi phí cải tạo và gián đoạn vận hành về sau.
- Kiểm soát gioăng và phụ kiện đi kèm: Đối với tê clamp vi sinh, gioăng làm kín là chi tiết ảnh hưởng trực tiếp đến độ kín và độ an toàn vệ sinh. Cần đảm bảo gioăng đúng vật liệu (silicone, EPDM, PTFE…), không bị lão hóa, nứt gãy hoặc biến dạng trong quá trình sử dụng. Ngoài ra, clamp và ferrule phải đồng bộ tiêu chuẩn để tránh lệch tâm, tạo khe hở bên trong – nguyên nhân phổ biến gây tích tụ cặn.
- Vệ sinh và kiểm tra định kỳ: Ngay cả khi sử dụng phụ kiện đạt chuẩn vi sinh, hệ thống vẫn cần được kiểm tra định kỳ. Cần theo dõi khả năng làm sạch trong quá trình CIP/SIP, dấu hiệu bám cặn bất thường tại các nhánh và độ kín của mối nối clamp hoặc mối hàn. Việc phát hiện sớm các điểm bất thường giúp giảm rủi ro vi sinh và kéo dài tuổi thọ toàn bộ hệ thống.

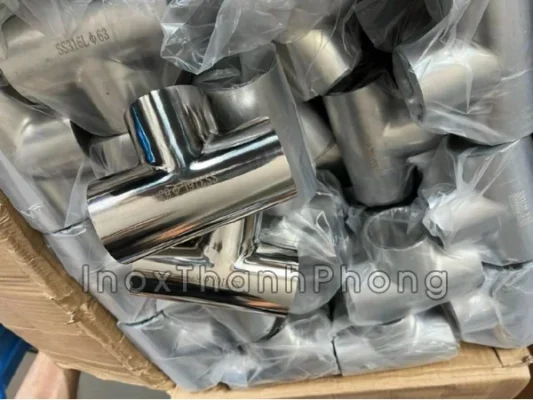

8. Cách lựa chọn tê vi sinh inox phù hợp hệ thống
Việc lựa chọn tê vi sinh inox không chỉ dừng lại ở việc chọn đúng kích thước, mà cần đánh giá tổng thể giữa yêu cầu kỹ thuật, điều kiện vận hành và tiêu chuẩn áp dụng cho toàn bộ hệ thống.- Chọn theo kích thước đường ống: Kích thước tê phải đồng bộ hoàn toàn với đường ống đang sử dụng để đảm bảo dòng chảy liên tục, không tạo bậc gờ trong lòng ống. Với tê thu, cần xác định rõ tỷ lệ thu phù hợp với lưu lượng nhánh phụ, tránh thu quá gắt gây tổn thất áp suất và xáo trộn dòng chảy.
- Chọn theo kiểu kết nối: Tê clamp vi sinh phù hợp với các hệ thống yêu cầu vệ sinh thường xuyên, cần tháo lắp linh hoạt hoặc có khả năng thay đổi layout trong tương lai. Trong khi đó, tê hàn vi sinh phù hợp với các tuyến ống cố định, vận hành ổn định lâu dài và yêu cầu độ kín cao.
- Chọn theo điều kiện vận hành: Môi trường làm việc là yếu tố quyết định vật liệu và cấu trúc tê. Các hệ thống thực phẩm, đồ uống thông thường có thể sử dụng inox 304, trong khi các hệ dược phẩm, mỹ phẩm hoặc hệ thống CIP/SIP thường xuyên nên ưu tiên inox 316L để đảm bảo khả năng chống ăn mòn và độ bền lâu dài.
- Chọn theo tiêu chuẩn kỹ thuật yêu cầu: Tê vi sinh cần đồng bộ tiêu chuẩn với toàn hệ thống như DIN, SMS, ISO hoặc 3A. Việc chọn sai tiêu chuẩn có thể gây khó khăn khi lắp đặt, thay thế và tiềm ẩn nguy cơ phát sinh khe hở mất vệ sinh trong quá trình vận hành.
9. Báo giá & địa chỉ mua côn – cút – tê inox vi sinh uy tín
Giá côn – cút – tê inox vi sinh trên thị trường có sự chênh lệch tùy theo chủng loại và yêu cầu kỹ thuật của từng hệ thống. Để lựa chọn đúng sản phẩm với chi phí hợp lý, người mua cần nắm rõ các yếu tố ảnh hưởng trực tiếp đến giá thành.- Vật liệu inox: Inox 304 có giá thấp hơn, phù hợp môi trường thông thường; inox 316/316L có khả năng chống ăn mòn cao, dùng cho dược phẩm, hóa chất nhẹ nên giá cao hơn.
- Kích thước: Đường kính càng lớn, độ dày càng cao thì chi phí gia công và vật liệu càng tăng.
- Kiểu kết nối: Côn – cút – tê hàn vi sinh thường có giá tốt hơn; loại clamp vi sinh tiện tháo lắp, gia công chính xác nên giá cao hơn.
