Trong các hệ thống đường ống vi sinh, việc thay đổi kích thước đường ống là yêu cầu kỹ thuật bắt buộc nhằm đáp ứng lưu lượng, áp suất và cấu hình thiết bị trong từng công đoạn sản xuất. Nếu sử dụng phụ kiện không phù hợp, dòng chảy có thể bị rối, tạo điểm chết hoặc gây khó khăn cho quá trình vệ sinh CIP/SIP.
Côn thu vi sinh inox được thiết kế để giải quyết chính xác yêu cầu này, cho phép chuyển tiếp đường kính ống một cách mượt mà, đảm bảo dòng chảy ổn định, bề mặt sạch và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt trong ngành thực phẩm, đồ uống và dược phẩm.

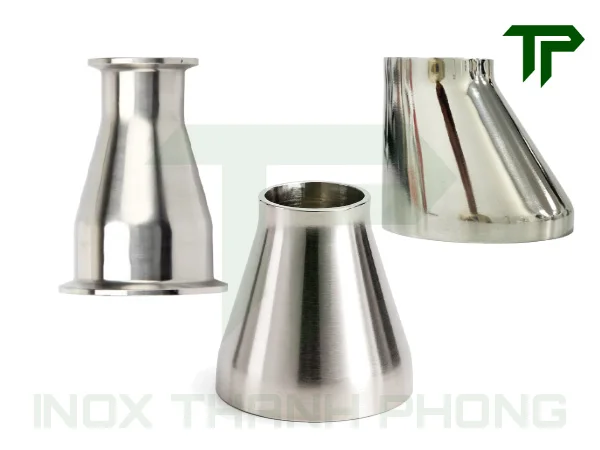

1. Côn thu vi sinh inox là gì?
Côn thu vi sinh inox là phụ kiện đường ống vi sinh dùng để kết nối hai đoạn ống có đường kính khác nhau, giúp thay đổi tiết diện dòng chảy một cách có kiểm soát. Phụ kiện này có hình dạng côn thuôn, được gia công chính xác để dòng lưu chất chuyển tiếp liên tục, không tạo xoáy mạnh hay vùng ứ đọng bên trong ống.
Về mặt kỹ thuật, côn thu vi sinh được chế tạo từ inox 304 hoặc inox 316L, bề mặt trong đánh bóng đạt độ nhẵn cao (thông thường Ra ≤ 0.8 µm), đảm bảo hạn chế tối đa sự bám dính của cặn bẩn và vi sinh vật. Nhờ đó, phụ kiện đáp ứng tốt yêu cầu vệ sinh và khả năng làm sạch bằng hệ thống CIP/SIP.
Trong hệ thống inox vi sinh, côn thu không chỉ đóng vai trò chuyển đổi kích thước ống mà còn:- Giữ ổn định vận tốc và áp suất dòng chảy: Dòng chảy đi qua đoạn chuyển tiếp có kiểm soát giúp hạn chế biến động, từ đó hệ thống vận hành ổn định hơn.
- Giảm tổn thất áp cục bộ tại vị trí thay đổi đường kính: Hình dạng côn thuôn giúp giảm va đập dòng và giảm sụt áp so với chuyển bậc đột ngột.
- Hạn chế hình thành điểm chết trong đường ống: Dòng chảy liên tục giúp giảm vùng lưu chất đứng, hỗ trợ vệ sinh hiệu quả hơn.
- Đảm bảo toàn bộ hệ thống đáp ứng tiêu chuẩn vệ sinh và an toàn sản xuất: Bề mặt nhẵn và cấu trúc chuyển tiếp đúng kỹ thuật giúp giảm nguy cơ nhiễm bẩn chéo trong vận hành.

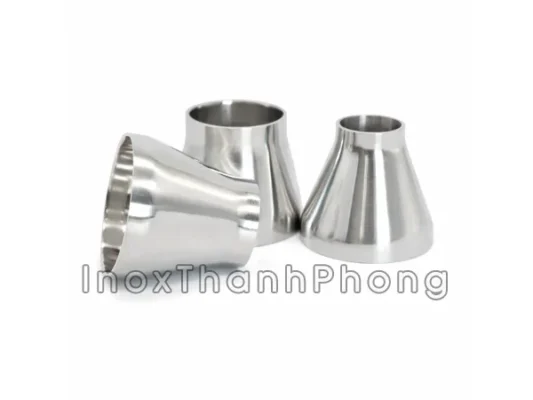

2. Cấu tạo & nguyên lý làm việc của côn thu vi sinh inox
Côn thu vi sinh inox không chỉ là một đoạn chuyển tiếp đường kính đơn thuần mà là chi tiết được thiết kế có chủ đích để kiểm soát dòng chảy và độ sạch bề mặt trong hệ thống. Để hiểu vì sao phụ kiện này giúp hệ thống vận hành ổn định và dễ vệ sinh, cần nhìn rõ cấu tạo từng phần và cách nó dẫn hướng lưu chất khi tiết diện thay đổi.2.1 Cấu tạo của côn thu vi sinh inox
Về cấu tạo, côn thu vi sinh inox là một chi tiết liền khối, được gia công chính xác từ inox vi sinh, gồm các bộ phận chính sau:- Thân côn: Có dạng hình nón cụt, đóng vai trò chuyển tiếp đường kính từ ống lớn sang ống nhỏ. Góc thu được tính toán để dòng chảy không bị gãy khúc đột ngột.
- Hai đầu kết nối: Được gia công theo các tiêu chuẩn vi sinh như hàn vi sinh hoặc clamp vi sinh, đảm bảo kết nối kín, đồng trục và dễ vệ sinh.
- Bề mặt trong: Đánh bóng cơ học hoặc điện hóa, độ nhẵn thường đạt Ra ≤ 0.8 µm (hoặc thấp hơn theo yêu cầu), giúp hạn chế bám cặn và vi sinh vật.
- Vật liệu chế tạo: Chủ yếu là inox 304 hoặc inox 316L, đảm bảo khả năng chống ăn mòn, chịu nhiệt và phù hợp môi trường thực phẩm – dược phẩm.
2.2 Nguyên lý làm việc của côn thu vi sinh inox
Nguyên lý làm việc của côn thu vi sinh inox dựa trên việc thay đổi tiết diện dòng chảy một cách có kiểm soát. Khi lưu chất đi từ đoạn ống lớn sang đoạn ống nhỏ, vận tốc dòng chảy sẽ tăng lên và áp suất giảm dần theo quy luật thủy lực. Nhờ thiết kế thuôn đều:- Dòng chảy được dẫn hướng mượt mà: không tạo xoáy mạnh
- Hạn chế tổn thất áp suất cục bộ
- Tránh hiện tượng va đập dòng: gây rung hoặc mài mòn
3. Phân loại côn thu inox vi sinh theo cấu trúc
Dựa vào vị trí tâm của hai đầu nối và cách chúng chuyển tiếp đường kính, côn thu inox vi sinh được chia thành hai loại chính là côn thu đồng tâm và côn thu lệch tâm. Việc phân loại theo cấu trúc này giúp người thiết kế và thi công lựa chọn đúng loại côn thu phù hợp với hướng lắp đặt đường ống, đặc tính dòng chảy và yêu cầu vận hành của hệ thống vi sinh.

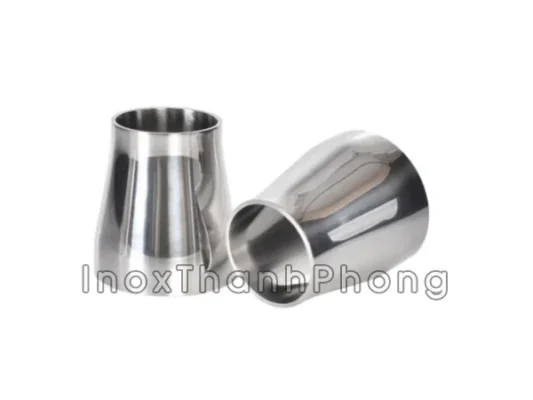

3.1 Côn thu vi sinh đồng tâm
Côn thu vi sinh đồng tâm là loại côn có phần tâm của hai đầu nối (đầu lớn và đầu nhỏ) nằm trên cùng một trục đường thẳng. Phần thu nhỏ được phân bố đều xung quanh trục, tạo nên hình dạng đối xứng theo chiều dài của côn.
Với cấu trúc này, lưu chất khi đi qua côn thu sẽ được dẫn hướng thẳng trục, dòng chảy ổn định và ít bị lệch hướng. Côn thu đồng tâm thường được sử dụng trong các hệ thống có đường ống lắp đặt thẳng đứng hoặc các tuyến ống mà lưu chất luôn chảy đầy, không phát sinh hiện tượng tích khí.
Trong thực tế, côn thu inox vi sinh hàn đồng tâm được dùng phổ biến để kết nối trực tiếp các đoạn ống có thiết bị có kích thước khác nhau trong các dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm, nơi hệ thống được thiết kế cố định và yêu cầu độ ổn định cao.

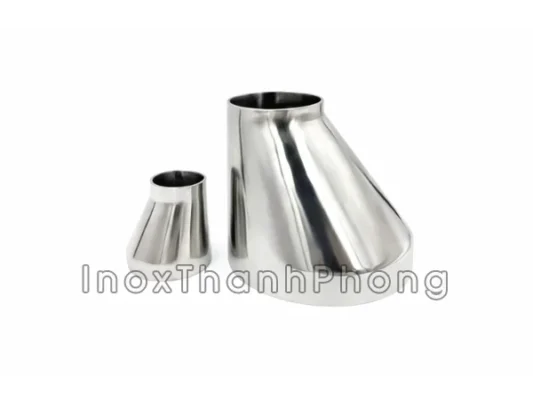

3.2 Côn thu vi sinh lệch tâm
Côn thu vi sinh lệch tâm là loại côn có đầu nối nhỏ được thiết kế lệch về một phía so với đầu nối lớn, khiến tâm của hai đầu nối không nằm trên cùng một trục đường thẳng. Nhờ cấu trúc này, côn thu có thể tạo ra một mặt phẳng (phẳng trên hoặc phẳng dưới) tùy theo hướng lắp đặt.Thiết kế lệch tâm giúp hạn chế tình trạng tích khí hoặc tích cặn tại vị trí chuyển tiếp đường kính, đặc biệt hiệu quả đối với các đường ống nằm ngang. Khi được lắp đúng chiều, dòng lưu chất sẽ đi liên tục, không tạo túi khí, đồng thời hỗ trợ thoát cặn tốt hơn trong quá trình vận hành và vệ sinh hệ thống.
Trong ứng dụng thực tế, côn thu lệch tâm thường được sử dụng tại đầu hút bơm vi sinh, các tuyến ống ngang hoặc những vị trí yêu cầu kiểm soát tốt dòng chảy để tránh rung động và giảm nguy cơ xâm thực bơm.
=> Tóm lại, côn thu đồng tâm và côn thu lệch tâm đều có vai trò riêng, việc lựa chọn loại nào cần căn cứ vào hướng lắp đặt đường ống và yêu cầu kỹ thuật của hệ thống, thay vì chọn theo thói quen hoặc cảm tính.

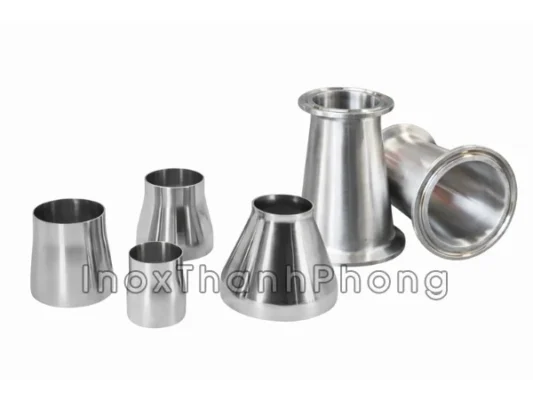

4. Phân loại côn thu inox vi sinh theo kiểu kết nối
Ngoài việc phân loại theo cấu trúc (đồng tâm – lệch tâm), côn thu inox vi sinh còn được phân loại theo kiểu kết nối với đường ống, yếu tố ảnh hưởng trực tiếp đến độ kín, khả năng vệ sinh, tính linh hoạt khi lắp đặt và bảo trì hệ thống. Trong thực tế, hai kiểu kết nối được sử dụng phổ biến nhất là côn thu hàn vi sinh và côn thu clamp vi sinh.
4.1 Côn thu hàn vi sinh
Côn thu hàn vi sinh là loại côn được hàn trực tiếp vào đường ống inox, tạo thành mối liên kết cố định và liền khối. Kiểu kết nối này giúp hệ thống đạt độ kín cao, không phát sinh khe hở tại điểm nối, yếu tố rất quan trọng trong các dây chuyền yêu cầu vệ sinh nghiêm ngặt.
Trong vận hành thực tế, côn thu hàn phù hợp với các hệ thống lắp đặt cố định, ít tháo lắp, hoạt động liên tục trong thời gian dài. Khi được hàn đúng kỹ thuật và đánh bóng mối hàn đạt chuẩn vi sinh, côn thu hàn cho độ ổn định cao, chịu áp và chịu nhiệt tốt, đặc biệt phù hợp với các hệ thống CIP/SIP tự động.
4.2 Côn thu clamp vi sinh
Côn thu clamp vi sinh sử dụng kết nối clamp (Tri Clamp) kết hợp gioăng làm kín vi sinh, cho phép lắp đặt và tháo rời nhanh chóng mà không cần hàn. Kiểu kết nối này mang lại tính linh hoạt cao, rất thuận tiện cho việc vệ sinh, bảo trì hoặc thay đổi cấu hình đường ống.
Trong thực tế, côn thu clamp thường được sử dụng trong các dây chuyền cần vệ sinh định kỳ, kiểm tra thường xuyên hoặc mở rộng, cải tạo hệ thống. Việc tháo lắp nhanh giúp giảm thời gian dừng máy và tăng hiệu quả vận hành tổng thể.
So sánh nhanh côn thu hàn vi sinh và côn thu clamp vi sinh
Bảng dưới đây giúp nhìn rõ sự khác nhau giữa hai kiểu kết nối theo các tiêu chí kỹ thuật quan trọng, từ đó lựa chọn phù hợp với đặc thù vận hành của từng hệ thống.| Tiêu chí | Côn thu hàn vi sinh | Côn thu clamp vi sinh |
|---|---|---|
| Kiểu kết nối | Hàn cố định vào đường ống | Kết nối bằng clamp + gioăng |
| Độ kín | Rất cao, không khe hở | Cao, phụ thuộc gioăng |
| Khả năng tháo lắp | Không tháo rời | Tháo lắp nhanh, linh hoạt |
| Vệ sinh – bảo trì | Vệ sinh toàn hệ thống | Thuận tiện vệ sinh cục bộ |
| Ứng dụng phù hợp | Hệ thống cố định, lâu dài | Hệ thống cần linh hoạt |
| Chi phí thi công | Cao hơn (do hàn) | Thấp hơn, dễ lắp đặt |
- Côn thu hàn vi sinh: phù hợp với các hệ thống cố định, yêu cầu độ kín và độ ổn định cao.
- Côn thu clamp vi sinh: phù hợp với các dây chuyền cần tháo lắp nhanh, vệ sinh thường xuyên và dễ mở rộng.
5. Bảng kích thước côn thu inox vi sinh
Bảng dưới đây là các size côn thu phổ biến theo chuẩn inch với quy đổi đường kính ngoài D và d. Thông số này thường dùng để chọn đúng côn thu khi cần chuyển tiếp kích thước đường ống hoặc ghép với thiết bị có đầu nối khác size.5.1 Côn thu đồng tâm

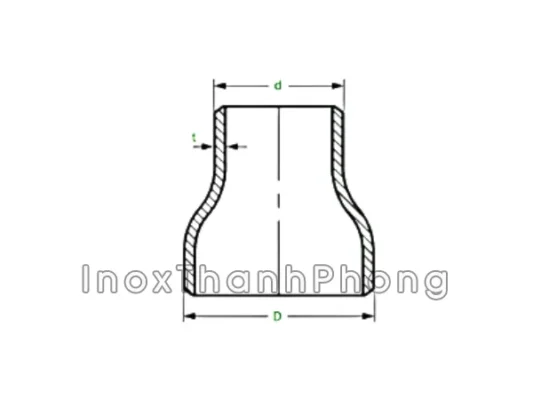

a) Côn thu hàn vi sinh
| SIZE | D (mm) | d (mm) | t (mm) |
|---|---|---|---|
| 32x19 | 31.8 | 19 | 1.5 |
| 32x25 | 31.8 | 25.4 | 1.5 |
| 38x19 | 38.1 | 19 | 1.5 |
| 38x25 | 38.1 | 25.4 | 1.5 |
| 38x32 | 38.1 | 31.8 | 1.5 |
| 51x19 | 50.8 | 19 | 1.5 |
| 51x25 | 50.8 | 25.4 | 1.5 |
| 51x32 | 50.8 | 31.8 | 1.5 |
| 51x38 | 50.8 | 38.1 | 1.5 |
| 63x25 | 63.5 | 25.4 | 1.5 |
| 63x32 | 63.5 | 31.8 | 1.5 |
| 63x38 | 63.5 | 38.1 | 1.5 |
| 63x51 | 63.5 | 50.8 | 1.5 |
| 76x32 | 76.2 | 31.8 | 1.5 |
| 76x38 | 76.2 | 38.1 | 1.5 |
| 76x51 | 76.2 | 50.8 | 1.5 |
| 76x63 | 76.2 | 63.5 | 1.5 |
| 89x32 | 88.9 | 31.8 | 1.5 |
| 102x38 | 101.6 | 38.1 | 2 |
| 114x51 | 114 | 50.8 | 2 |

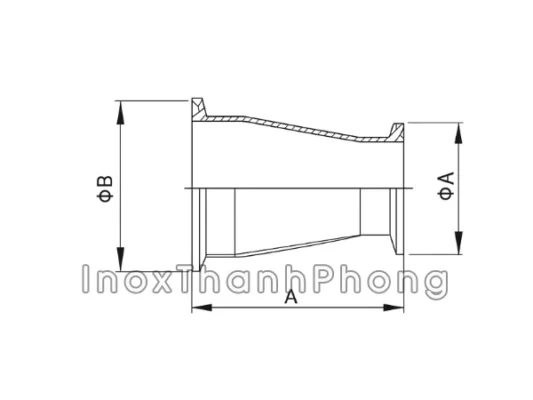

b) Côn thu clamp vi sinh
| Size | A | E | B |
|---|---|---|---|
| DN25/15 | 86.0 | 34.0 | 34.0 |
| DN25/20 | 86.0 | 50.5 | 34.0 |
| DN32/20 | 106.0 | 50.5 | 34.0 |
| DN32/25 | 106.0 | 50.5 | 50.5 |
| DN40/20 | 128.0 | 50.5 | 34.0 |
| DN40/25 | 128.0 | 50.5 | 50.5 |
| DN40/32 | 128.0 | 50.5 | 50.5 |
| DN50/25 | 141.0 | 64.0 | 50.5 |
| DN50/32 | 141.0 | 64.0 | 50.5 |
| DN50/40 | 141.0 | 64.0 | 50.5 |
| DN65/25 | 151.0 | 91.0 | 50.5 |
| DN65/32 | 151.0 | 91.0 | 50.5 |
| DN65/40 | 146.0 | 91.0 | 50.5 |
| DN65/50 | 146.0 | 91.0 | 64.0 |
| DN80/40 | 166.0 | 106.0 | 50.5 |
| DN80/50 | 151.0 | 106.0 | 64.0 |
| DN80/65 | 146.0 | 106.0 | 91.0 |
| DN100/50 | 192.0 | 119.0 | 64.0 |
| DN100/65 | 159.0 | 119.0 | 91.0 |
| DN100/80 | 152.0 | 119.0 | 106.0 |
5.2 Côn thu lệch tâm

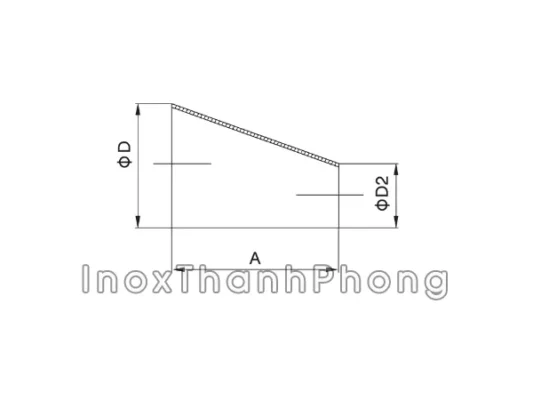

a) Côn thu hàn lệch tâm vi sinh
| Size | A | D | D2 |
|---|---|---|---|
| DN25/15 | 7.0 | 22.0 | 18.0 |
| DN25/20 | 11.0 | 28.0 | 22.0 |
| DN32/20 | 22.0 | 34.0 | 22.0 |
| DN32/25 | 11.0 | 34.0 | 28.0 |
| DN40/20 | 33.0 | 40.0 | 22.0 |
| DN40/25 | 22.0 | 40.0 | 28.0 |
| DN40/32 | 11.0 | 40.0 | 34.0 |
| DN50/25 | 44.0 | 52.0 | 28.0 |
| DN50/32 | 33.0 | 52.0 | 34.0 |
| DN50/40 | 22.0 | 52.0 | 40.0 |
| DN65/25 | 73.0 | 70.0 | 28.0 |
| DN65/32 | 62.0 | 70.0 | 34.0 |
| DN65/40 | 51.0 | 70.0 | 40.0 |
| DN65/50 | 29.0 | 70.0 | 52.0 |
| DN80/40 | 78.0 | 85.0 | 40.0 |
| DN80/50 | 56.0 | 85.0 | 52.0 |
| DN80/65 | 27.0 | 85.0 | 70.0 |
| DN100/50 | 90.0 | 104.0 | 52.0 |
| DN100/65 | 61.0 | 104.0 | 70.0 |
| DN100/80 | 34.0 | 104.0 | 85.0 |

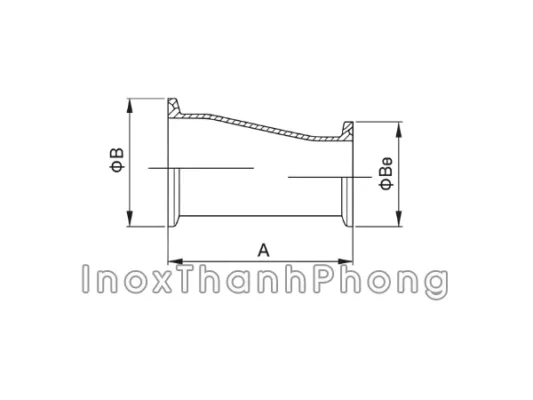

b) Côn thu lệch tâm clamp vi sinh
| Size | A | B | Ba |
|---|---|---|---|
| DN25/15 | 86.0 | 34.0 | 34.0 |
| DN25/20 | 86.0 | 50.5 | 34.0 |
| DN32/20 | 106.0 | 50.5 | 34.0 |
| DN32/25 | 106.0 | 50.5 | 50.5 |
| DN40/20 | 128.0 | 50.5 | 34.0 |
| DN40/25 | 128.0 | 50.5 | 50.5 |
| DN40/32 | 128.0 | 50.5 | 50.5 |
| DN50/25 | 141.0 | 64.0 | 50.5 |
| DN50/32 | 141.0 | 64.0 | 50.5 |
| DN50/40 | 141.0 | 64.0 | 50.5 |
| DN65/25 | 151.0 | 91.0 | 50.5 |
| DN65/32 | 151.0 | 91.0 | 50.5 |
| DN65/40 | 146.0 | 91.0 | 50.5 |
| DN65/50 | 146.0 | 91.0 | 64.0 |
| DN80/40 | 166.0 | 106.0 | 50.5 |
| DN80/50 | 151.0 | 106.0 | 64.0 |
| DN80/65 | 146.0 | 106.0 | 91.0 |
| DN100/50 | 192.0 | 119.0 | 64.0 |
| DN100/65 | 159.0 | 119.0 | 91.0 |
| DN100/80 | 152.0 | 119.0 | 106.0 |

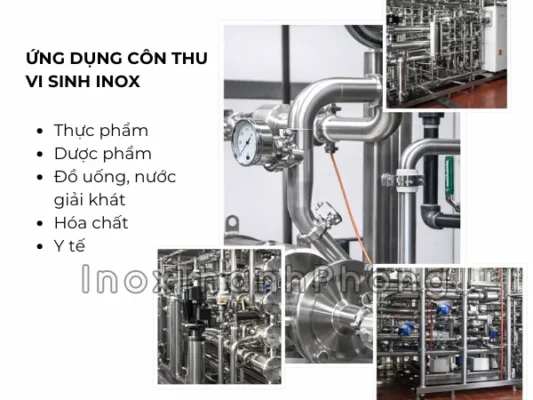

7. Ứng dụng thực tế của côn thu inox vi sinh
Nhờ thiết kế tối ưu cho vệ sinh và khả năng đáp ứng các tiêu chuẩn khắt khe về an toàn, côn thu inox vi sinh được sử dụng rộng rãi trong nhiều hệ thống sản xuất hiện đại. Dưới đây là những ứng dụng phổ biến nhất.- Ngành thực phẩm – đồ uống: Côn thu vi sinh được dùng để chuyển đổi kích thước đường ống trong dây chuyền sản xuất sữa, bia, nước giải khát, nước mắm, nước sốt… Bề mặt inox bóng mịn giúp hạn chế bám cặn, đảm bảo an toàn vệ sinh thực phẩm.
- Ngành dược phẩm – mỹ phẩm: Ứng dụng trong hệ thống dẫn nguyên liệu, dung dịch, siro, gel, kem… nơi yêu cầu cao về độ sạch, không nhiễm chéo và dễ làm sạch bằng CIP/SIP.
- Hệ thống nước RO – nước tinh khiết: Côn thu inox vi sinh giúp kết nối các đoạn ống có kích thước khác nhau trong hệ thống lọc nước, đảm bảo dòng chảy ổn định và không phát sinh điểm chết.
- Dây chuyền CIP – SIP: Với khả năng chịu nhiệt, chịu hóa chất và bề mặt nhẵn, côn thu vi sinh phù hợp cho các hệ thống vệ sinh tự động, giúp làm sạch toàn bộ đường ống hiệu quả.
- Nhà máy sản xuất tự động: Được sử dụng trong các hệ thống đường ống inox vi sinh đồng bộ, yêu cầu vận hành liên tục, độ ổn định cao và tiêu chuẩn vệ sinh nghiêm ngặt.

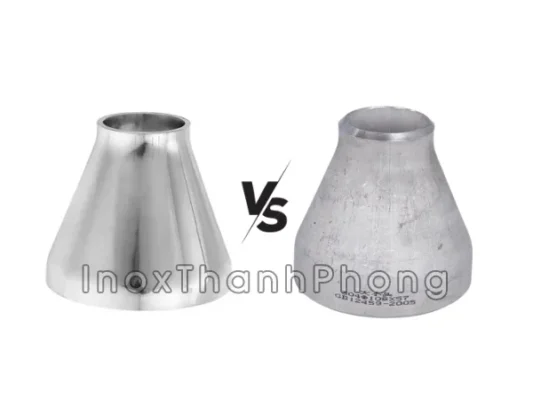

8. So sánh côn thu vi sinh với côn thu inox công nghiệp
Nhiều người thường phân vân không biết nên sử dụng côn thu inox vi sinh hay côn thu inox công nghiệp. Việc lựa chọn đúng loại không chỉ ảnh hưởng đến hiệu quả vận hành mà còn liên quan trực tiếp đến độ an toàn và tuổi thọ của hệ thống. Bảng so sánh dưới đây sẽ giúp bạn dễ dàng phân biệt.| Tiêu chí | Côn thu inox vi sinh | Côn thu inox công nghiệp |
|---|---|---|
| Bề mặt trong | Bóng mịn, đánh bóng Ra ≤ 0.8µm | Thô hơn, không yêu cầu đánh bóng |
| Khả năng vệ sinh | Rất tốt, dễ làm sạch, phù hợp CIP/SIP | Khó vệ sinh triệt để, dễ bám cặn |
| Môi trường sử dụng | Thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nước tinh khiết | Công nghiệp nặng, hóa chất, xử lý nước thải |
| Tuổi thọ & độ an toàn | Cao, hạn chế nhiễm bẩn | Phụ thuộc môi trường, không tối ưu cho vi sinh |
| Khi nào nên / không nên dùng | Nên dùng khi yêu cầu vệ sinh, an toàn và tiêu chuẩn cao | Không nên dùng cho hệ vi sinh, thực phẩm, dược |

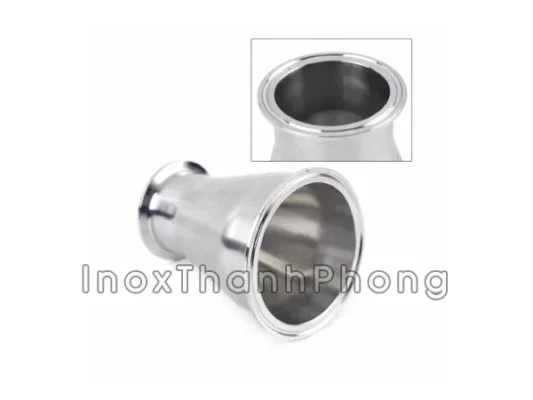

9. Những lỗi thường gặp khi chọn & lắp côn thu inox vi sinh
Trong thực tế thi công hệ thống đường ống vi sinh, côn thu inox là phụ kiện nhỏ nhưng lại ảnh hưởng trực tiếp đến dòng chảy, khả năng vệ sinh và độ ổn định lâu dài của toàn bộ hệ thống. Nhiều sự cố vận hành bắt nguồn từ việc chọn sai loại côn hoặc lắp đặt không đúng kỹ thuật. Dưới đây là những lỗi phổ biến nhất cần đặc biệt lưu ý.| Lỗi thường gặp | Nguyên nhân | Hậu quả | Cách khắc phục |
|---|---|---|---|
| Chọn sai loại đồng tâm – lệch tâm | Không phân tích hướng dòng chảy và vị trí lắp đặt | Tạo bẫy khí, đọng cặn, dòng chảy không ổn định | Đường ngang ưu tiên côn lệch tâm, đường đứng dùng côn đồng tâm |
| Tỷ lệ thu quá gấp gây tổn thất áp | Chênh lệch đường kính đầu vào – đầu ra quá lớn | Giảm áp suất, tăng xoáy dòng, ảnh hưởng thiết bị phía sau | Chia nhỏ cấp thu hoặc chọn côn thu có góc thu phù hợp |
| Dùng côn inox công nghiệp cho hệ vi sinh | Ưu tiên giá rẻ, không kiểm soát tiêu chuẩn bề mặt | Bám cặn, khó vệ sinh, không đạt chuẩn CIP/SIP | Luôn sử dụng côn thu inox vi sinh cho hệ thực phẩm – dược |
| Bề mặt không đạt Ra nhưng vẫn lắp đặt | Không kiểm tra độ nhẵn, xuất xứ, tiêu chuẩn gia công | Gia tăng tồn dư sản phẩm, rủi ro nhiễm chéo | Chọn sản phẩm có chứng nhận, bề mặt Ra ≤ 0.8 µm |
10. Báo giá côn thu vi sinh inox tại INOX THANH PHONG
Giá côn – cút – tê inox vi sinh trên thị trường có sự chênh lệch tùy theo chủng loại và yêu cầu kỹ thuật của từng hệ thống. Để lựa chọn đúng sản phẩm với chi phí hợp lý, người mua cần nắm rõ các yếu tố ảnh hưởng trực tiếp đến giá thành.- Vật liệu inox: Inox 304 có giá thấp hơn, phù hợp môi trường thông thường; inox 316/316L có khả năng chống ăn mòn cao, dùng cho dược phẩm, hóa chất nhẹ nên giá cao hơn.
- Kích thước: Đường kính càng lớn, độ dày càng cao thì chi phí gia công và vật liệu càng tăng.
- Kiểu kết nối: Côn – cút – tê hàn vi sinh thường có giá tốt hơn; loại clamp vi sinh tiện tháo lắp, gia công chính xác nên giá cao hơn.
