Clamp inox vi sinh là bộ kẹp nối 2 đầu ống inox vi sinh lại với nhau để làm kín và giữ chắc đường ống, giúp tháo lắp nhanh, vệ sinh dễ mà không cần hàn hay ren.
1. Clamp inox là gì?
Clamp inox là một kiểu kết nối cơ khí dùng để ghép nối nhanh các đoạn ống hoặc thiết bị với nhau bằng lực kẹp. Người dùng chỉ cần đưa hai đầu kết nối áp sát, đặt gioăng đúng vị trí và siết cùm clamp là có thể tạo ra một mối nối kín. Điểm hay của clamp nằm ở chỗ thao tác nhanh, tháo lắp được nhiều lần và không cần hàn cắt mỗi khi cần vệ sinh hay thay thế cụm thiết bị.
Tuy nhiên, từ khóa “clamp inox” ngoài thị trường lại hay bị hiểu theo hai hướng khác nhau. Một bên là clamp inox vi sinh (Tri Clamp) dùng trong hệ đường ống vi sinh, có cấu trúc đặc trưng gồm 2 mặt ferrule + 1 gioăng + 1 cùm kẹp và làm kín theo cơ chế ép gioăng trên mặt ferrule. Một bên là Camlock dạng khớp nối nhanh công nghiệp mà nhiều người cũng gọi nôm na là “clamp” vì có cơ chế kẹp nhanh dùng cơ cấu khóa riêng và không đi theo hệ ferrule vi sinh, nên cách làm kín và kích thước tương thích khác hoàn toàn.
2. Cấu tạo clamp inox vi sinh và nguyên lí làm kín
Clamp inox vi sinh nhìn qua có vẻ đơn giản, nhưng để một mối nối kín ngay và ổn định sau thời gian vận hành thì cấu tạo từng bộ phận và cơ chế làm kín phải được hiểu đúng. Nhiều lỗi rò rỉ thực tế không đến từ việc clamp kém chất lượng, mà đến từ việc chọn sai bộ phận, lắp lệch ferrule, dùng gioăng không đúng chuẩn hoặc siết lực không đều.
2.1 Cấu tạo clamp inox vi sinh gồm những phần gì
Một bộ clamp inox vi sinh hoàn chỉnh thường được hình thành từ các nhóm chi tiết chính dưới đây. Mỗi chi tiết đảm nhiệm một vai trò riêng, và chỉ khi lắp đúng vị trí thì mối nối mới đạt độ kín ổn định.
- Cùm clamp (cùm kẹp): Đây là phần tạo lực kẹp cho toàn bộ mối nối. Cùm clamp có nhiệm vụ ôm vòng ngoài của hai mặt ferrule, sau đó siết lại để ép ferrule vào gioăng. Về hình dáng nhận diện, cùm clamp là 2 chi tiết trở lên dạng vòng hoặc bán nguyệt, có bản lề hoặc dạng rời, trên cùm có vị trí siết bằng bu lông. Tác dụng quan trọng nhất của cùm clamp là giữ cho hai ferrule ép đều lên gioăng.
- Ferrule clamp (đầu clamp): Ferrule là hai mặt kết nối đối xứng nằm ở hai đầu đường ống hoặc thiết bị. Đây chính là bề mặt làm kín của hệ clamp vi sinh. Ferrule thường có vành mặt phẳng, mép bo tròn, vị trí tiếp xúc với gioăng có rãnh khớp với gioăng để định vị tạo sự ổn định. Ferrule không chỉ quyết định lắp vừa hay không, mà còn quyết định việc gioăng có bị xô lệch hoặc bị cắt mép khi siết không. Nói cách khác, ferrule là nền tảng của độ kín.
- Gioăng clamp (gioăng làm kín): Gioăng là phần trực tiếp tạo kín, có nhiều vật liệu khác nhau như Silicon, EPDM hay Teflon. Mỗi loại có mức chịu nhiệt, chịu hóa chất và độ đàn hồi khác nhau.
2.2 Nguyên lí làm kín của clamp inox vi sinh
Nguyên lí làm kín của clamp inox vi sinh dựa trên gioăng bị nén giữa hai mặt ferrule. Khi lắp, gioăng clamp được đặt đúng vị trí giữa 2 mặt ferrule. Sau đó cùm clamp siết lại để tạo lực ép. Lực ép này làm gioăng bị nén đều theo chu vi, nhờ đó lấp kín khe hở và tạo vòng kín, ngăn lưu chất rò rỉ ra ngoài.
3. Tiêu chuẩn kích thước clamp vi sinh
Tiêu chuẩn kích thước là yếu tố quyết định bộ clamp inox vi sinh có lắp đặt vừa với đường ống hay không. Ngoài ra, tiêu chuẩn khác nhau chúng cũng sẽ có sự khác biệt nhất định về giá cả. Trên thực tế, nhiều bộ clamp có kích thước gần giống nhau nhưng có giá hoàn toàn khác nhau hay bộ clamp size bé lại đắt hơn size to.
- SMS: Chuẩn SMS xuất hiện nhiều do nguồn cung sẵn, tính phổ biến cao và được dùng rộng rãi trong các hệ đường ống inox vi sinh ở nhiều nhà máy. Khi nhắc tới clamp vi sinh trên thị trường Việt Nam, phần lớn trường hợp người bán đang nói theo hệ SMS, đặc biệt ở các size thông dụng.
- DIN: Clamp tiêu chuẩn DIN hay đi cùng các line thiết bị theo chuẩn châu Âu, vì vậy bạn sẽ gặp nhiều ở những hệ thống có nguồn gốc hoặc thiết kế theo nhóm thiết bị châu Âu, điển hình là các hệ làm bia. Điểm đặc trưng của DIN là các kích thước mặt clamp và gioăng theo hệ riêng, nên nếu trộn DIN với hệ khác sẽ rất dễ phát sinh sai lệch.
- ISO: ISO được đánh giá cao ở độ phủ size vì dải kích thước rộng, dễ đáp ứng nhu cầu ghép nối đa dạng. Trong nhiều tình huống có nhiều thiết bị, nhiều cấu hình đường ống hoặc cần linh hoạt về kích thước, ISO thường được xem là hệ tiêu chuẩn có khả năng đáp ứng rộng.
4. Vật liệu cấu thành clamp inox vi sinh
Vật liệu là yếu tố ảnh hưởng trực tiếp đến độ bền và khả năng chống ăn mòn của clamp inox vi sinh trong quá trình vận hành. Trên thị trường, hai lựa chọn phổ biến nhất là inox 304 và inox 316. Nhìn bề ngoài hai loại này khá giống nhau, nhưng khả năng chịu môi trường lại khác rõ rệt, đặc biệt khi hệ thống làm việc trong điều kiện ẩm, có hóa chất hoặc có mặt ion clorua.
| Tiêu chí | Inox 304 | Inox 316 |
|---|---|---|
| Đặc điểm hợp kim | Nhóm inox austenitic phổ biến, cân bằng tốt giữa độ bền và chi phí | Bổ sung thành phần giúp tăng khả năng chống ăn mòn trong môi trường khắc nghiệt hơn |
| Khả năng chống ăn mòn | Tốt trong môi trường thông thường, nước sạch, dung dịch trung tính | Tốt hơn 304, đặc biệt khi có muối, hơi muối, môi trường ẩm mặn hoặc hóa chất ăn mòn nhẹ |
| Độ phù hợp với môi trường có ion Cl- | Ở mức khá, cần cân nhắc nếu hệ có nồng độ muối hoặc clorua cao | Phù hợp hơn, giảm nguy cơ rỗ bề mặt và ăn mòn cục bộ trong môi trường có clorua |
| Ứng dụng điển hình | Các hệ vi sinh tiêu chuẩn, điều kiện vận hành ổn định, ít tác nhân ăn mòn | Các hệ có yêu cầu cao hơn về chống ăn mòn, môi trường ẩm, có hóa chất, có hơi muối hoặc điều kiện làm việc “khó” |
| Tuổi thọ kỳ vọng trong môi trường khắc nghiệt | Ổn trong môi trường phù hợp, nhưng có thể xuống nhanh nếu gặp clorua hoặc hóa chất mạnh | Ổn định hơn, duy trì bền bỉ tốt hơn trong các điều kiện có tính ăn mòn |
| Chi phí | Thường thấp hơn, tối ưu cho bài toán kinh tế khi môi trường không quá khắc nghiệt | Thường cao hơn do vật liệu và giá thành hợp kim, phù hợp khi cần độ bền lâu dài |
| Khuyến nghị chọn | Chọn khi hệ thống vận hành trong điều kiện tiêu chuẩn và cần tối ưu chi phí | Chọn khi ưu tiên chống ăn mòn, hệ có clorua, ẩm mặn hoặc cần độ bền cao hơn theo thời gian |

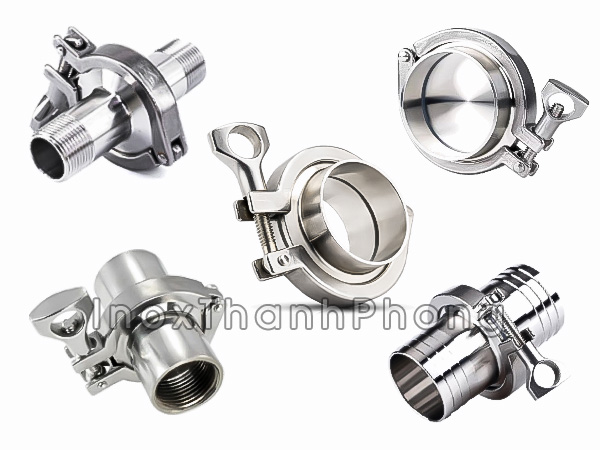

5. Phân loại clamp inox vi sinh theo từng bộ phổ biến
Clamp inox vi sinh không chỉ có một kiểu duy nhất. Trên thực tế, cùng là kết nối Tri Clamp nhưng sẽ được biến thể thành nhiều dạng bộ khác nhau để phù hợp mục đích thi công, chuyển đổi kết nối hoặc bịt line tạm thời. Hiểu đúng từng loại sẽ giúp bạn nhận diện nhanh khi xem hàng, đặt đúng cấu hình và tránh nhầm giữa đầu clamp và đuôi nối đi kèm.

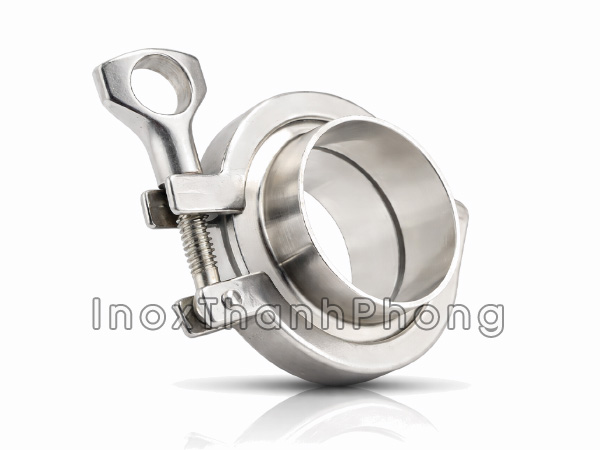

5.1 Bộ clamp hàn
Bộ clamp hàn là loại cơ bản nhất và cũng gặp nhiều nhất trong thi công đường ống vi sinh. Đặc trưng của nó nằm ở phần đuôi nối dạng hàn, dùng để ghép trực tiếp vào ống inox vi sinh.
- Đặc điểm nhận diện: Một đầu là mặt ferrule clamp tròn phẳng, đầu còn lại là đoạn ống ngắn hoặc cổ hàn để hàn đối đầu với ống line. Nhìn bằng mắt sẽ thấy phần đuôi trơn, không có ren, không có mặt bịt.
- Tác dụng: Tạo điểm kết nối clamp cố định trên đường ống. Phù hợp khi thi công mới, thay đổi layout đường ống, hoặc cần lắp thêm thiết bị trên line mà vẫn đảm bảo tháo lắp nhanh để vệ sinh.

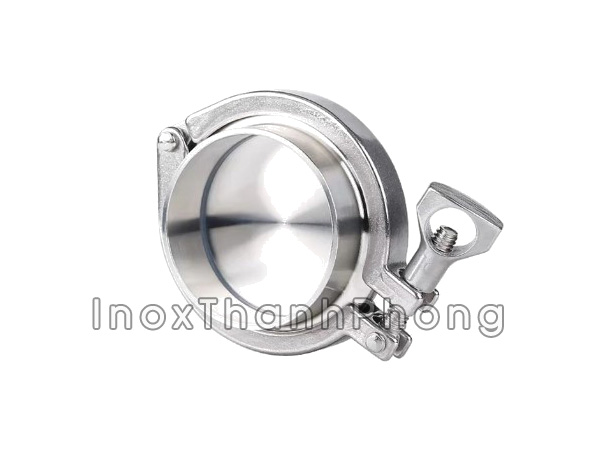

5.2 Bộ clamp mù
Bộ clamp mù được dùng khi bạn cần đóng kín tạm thời một đầu ống, không cho lưu chất đi qua. Đây là dạng rất hay dùng cho đầu chờ, line dự phòng hoặc lúc bảo trì.
- Đặc điểm nhận diện: Có một mặt ferrule clamp và một mặt bịt kín hoàn toàn, thường dạng đĩa mù liền khối. Khi nhìn vào sẽ thấy không có lỗ thông dòng.
- Tác dụng: Bịt đầu chờ, cô lập một nhánh, chặn line tạm thời khi tháo thiết bị. Bộ clamp mù giúp thao tác nhanh hơn so với phương án hàn bịt hoặc lắp mặt bích khi cần xử lý tạm.

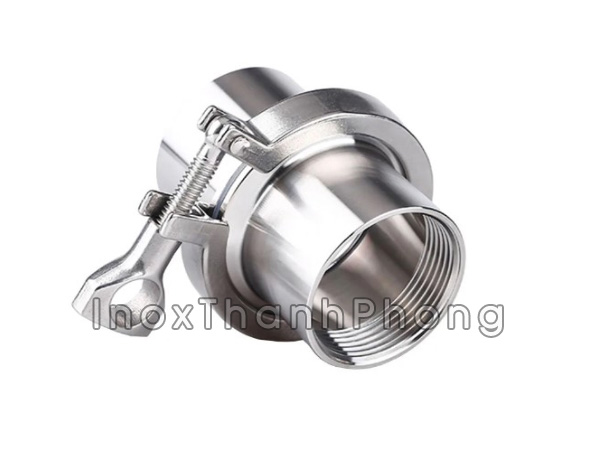

5.3 Bộ clamp ren trong
Bộ clamp ren trong là dạng chuyển đổi từ hệ kết nối ren sang nối nhanh clamp vi sinh. Đặc biệt có ích với hệ thống đang sử dụng kết nối ren mà muốn tháo lắp nhanh ở một số vị trí nhất định.
- Đặc điểm nhận diện: Cả 2 ferrule đều được thiết kế tiện ren trong theo tiêu chuẩn BSPP hay còn gọi là ren G.
- Tác dụng: Dùng để kết nối nhanh từ ren trong sang clamp, phục vụ lắp đồng hồ, cảm biến, van ren hoặc các cụm phụ kiện ren mà vẫn muốn tháo lắp nhanh ở phía clamp.

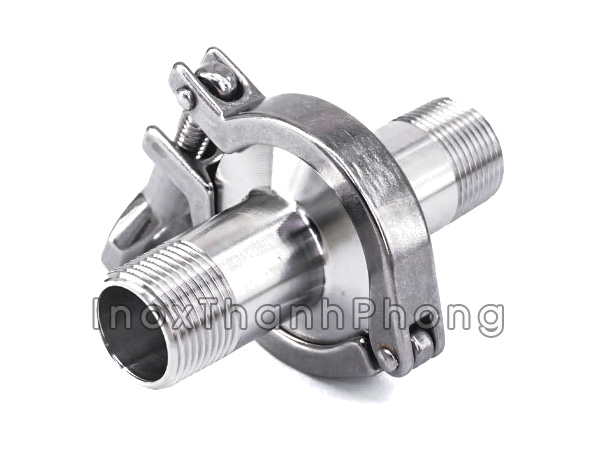

5.4 Bộ clamp ren ngoài
Bộ clamp ren ngoài cũng là dạng chuyển đổi tương tự ren trong nhưng đầu ren sẽ là ren ngoài. Loại này thường gặp khi bạn cần ghép với thiết bị có ren trong hoặc các khớp nối theo dạng ren âm.
- Đặc điểm nhận diện: Cả 2 ferrule đều được thiết kế ren ngoài.
- Tác dụng: Để đấu nối với phụ kiện ren trong, rắc co, tê ren, cút ren hoặc thiết bị có cổng ren âm, giúp cấu hình hệ thống linh hoạt mà không phải thay đổi toàn bộ chuẩn kết nối.

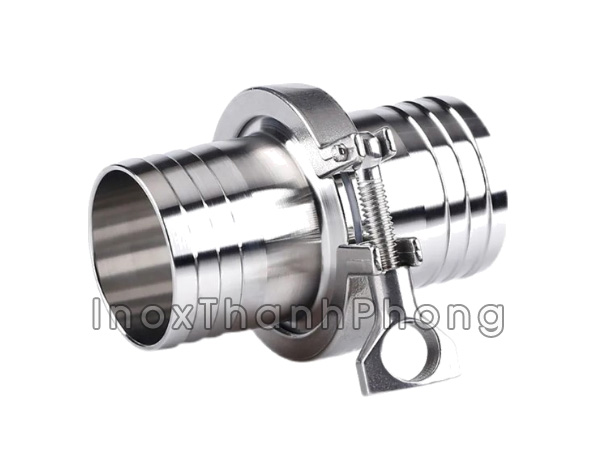

5.5 Bộ clamp đuôi chuột
Bộ clamp đuôi chuột là dạng chuyên dùng để kết nối ống mềm. Đây là lựa chọn cực phổ biến ở các đoạn line cần sự linh hoạt, cần tháo lắp nhanh hoặc các vị trí xả, cấp, hồi trong vận hành.
- Đặc điểm nhận diện: Nhìn vào đầu 2 mặt Ferrule dễ thấy các vòng gân giúp giữ ống mềm chắc hơn.
- Tác dụng: Giúp kết nối 2 đoạn ống mềm với nhau chắc chắn nhưng vẫn có thể thao tác tháo lắp dễ dàng.

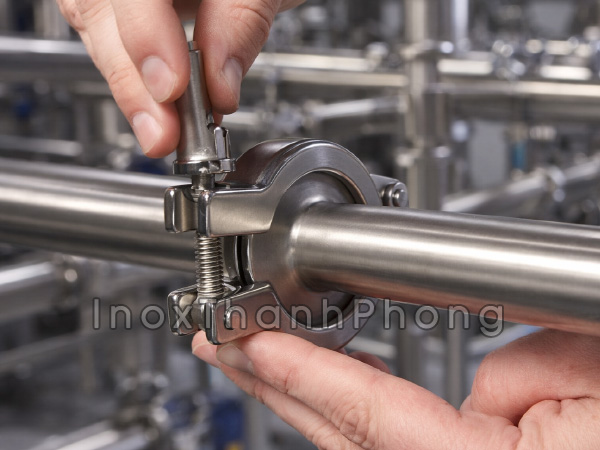

6. Lỗi thường gặp khi lắp đặt clamp và cách khắc phục
Clamp inox vi sinh là dạng kết nối tháo lắp nhanh, nhưng để mối nối kín ổn định thì thao tác lắp phải đúng chuẩn. Dưới đây là những lỗi thường gặp nhất và cách xử lý đúng trọng tâm để bạn khắc phục nhanh ngay tại hiện trường.
Rò rỉ ngay sau khi lắp: Nguyên nhân thường gặp là gioăng đặt lệch hoặc bị kênh, ferrule chưa áp sát đều, cùm clamp siết lệch một bên. Cách khắc phục là tháo ra kiểm tra vị trí gioăng, lau sạch mặt ferrule, đặt gioăng đúng tâm rồi lắp lại. Khi siết, siết từ từ và đều, đảm bảo hai mặt ferrule áp sát đồng đều trước khi siết chặt.
Rò rỉ sau một thời gian vận hành: Nguyên nhân thường gặp chủ yếu do gioăng bị lão hóa nhanh do chọn sai vật liệu theo nhiệt hoặc lưu chất, mối nối rung làm cùm lỏng dần. Khắc phục bằng cách kiểm tra tình trạng gioăng, nếu gioăng chai cứng hoặc biến dạng thì thay gioăng đúng vật liệu phù hợp. Đồng thời kiểm tra lại độ ổn định của đường ống và điểm đỡ để giảm rung tại vị trí clamp.
Rò rỉ khi hệ thống tăng nhiệt: Nguyên nhân chủ yếu do Gioăng không phù hợp nhiệt, gioăng mất đàn hồi khi nóng, hoặc mối nối bị kéo lệch do giãn nở đường ống khiến lực ép gioăng không đều. Cách khắc phục là thay gioăng đúng dải nhiệt làm việc của hệ thống. Kiểm tra lại bố trí giá đỡ, bù giãn nở và độ thẳng line để tránh kéo lệch ferrule khi nhiệt tăng.
Khó lắp, cứ lắp vào là bị lệch ferrule: Nguyên nhân thường do hai đầu ferrule không đồng tâm do đường ống bị kéo lệch, thiết bị đặt lệch, hoặc kích thước gioăng bị lệch. Có thể khắc phục theo hướng căn chỉnh lại line để hai ferrule thẳng trục, đảm bảo mặt ferrule song song trước khi đặt gioăng và lắp cùm. Nếu vấn đề do gioăng, có thể do để ngoài 1 thời gian dài kiển gioăng bị co lại, lúc này chỉ cần kéo dãn gioăng ra từ từ cho vừa khít với mặt bích clamp là được.
7. Những lưu ý khi mua clamp inox vi sinh
Clamp inox vi sinh có nhiều biến thể theo tiêu chuẩn, kiểu bộ và vật liệu, nên nếu chỉ hỏi báo giá theo kiểu “cần clamp phi bao nhiêu” thì rất dễ nhận hàng không đúng cấu hình. Phần này tập trung vào các lưu ý quan trọng nhất để bạn đặt đúng loại, nhà cung cấp báo đúng giá, và khi lắp vào không phát sinh sai lệch.
- Phân biệt rõ kích thước nối ống và kích thước mặt clamp: Đây là lưu ý quan trọng nhất khi mua clamp.
- Kích thước nối ống là kích thước liên quan đến đoạn nối vào đường ống, thường được gọi theo phi ống hoặc DN.
- Kích thước mặt clamp là kích thước phần ferrule, nơi gioăng nằm và cùm clamp siết vào. Nhiều trường hợp cùng phi ống nhưng mặt clamp khác nhau, nên nếu bạn chỉ cung cấp mỗi phi ống thì nhà cung cấp rất khó xác định kích thước.
- Xác định đúng loại bộ clamp cần mua: Trước khi hỏi giá, nên xác định rõ bạn đang cần bộ clamp hàn, bộ clamp mù, bộ clamp ren trong, bộ clamp ren ngoài hay bộ clamp đuôi chuột. Mỗi loại có cấu tạo và giá khác nhau, nếu không nói rõ thì báo giá thường chỉ là giá tham khảo và dễ lệch so với nhu cầu thực tế.
- Chọn vật liệu inox 304 hay inox 316 theo môi trường làm việc: Vật liệu ảnh hưởng trực tiếp đến độ bền ăn mòn và tuổi thọ của bộ clamp. Nếu môi trường làm việc có tính ăn mòn cao hơn, ẩm mặn hoặc có hóa chất, bạn nên nói rõ điều kiện sử dụng để nhà cung cấp tư vấn đúng loại vật liệu phù hợp.
- Thống nhất phạm vi báo giá: Đã gồm gioăng và cùm clamp hay chỉ riêng đầu ferrule: Trên thị trường, có nơi báo giá theo “bộ” đã gồm đầy đủ cùm, gioăng và ferrule, nhưng cũng có nơi báo giá riêng từng phần. Bạn nên hỏi rõ báo giá đang bao gồm những gì để so sánh đúng và tránh hiểu nhầm khi nhận hàng.
- Kiểm tra yêu cầu giấy tờ đi kèm trước khi chốt đơn: Nếu dự án hoặc nhà máy cần hồ sơ nghiệm thu, bạn nên yêu cầu rõ về chứng từ liên quan như CO và CQ theo lô hàng hoặc theo sản phẩm để thuận tiện cho kiểm tra chất lượng và bàn giao.
8. Mua clamp inox vi sinh ở đâu?
Trong một hệ thống đường ống inox vi sinh, clamp gần như là một loại khớp nối không thể thiếu. Việc chọn đúng clamp ngay từ ban đầu giúp việc thi công lắp đặt, sau đó là vận hành hệ thống và cuối cùng là bảo trì được thuận lợi, dễ dàng và nhanh chóng nhất.

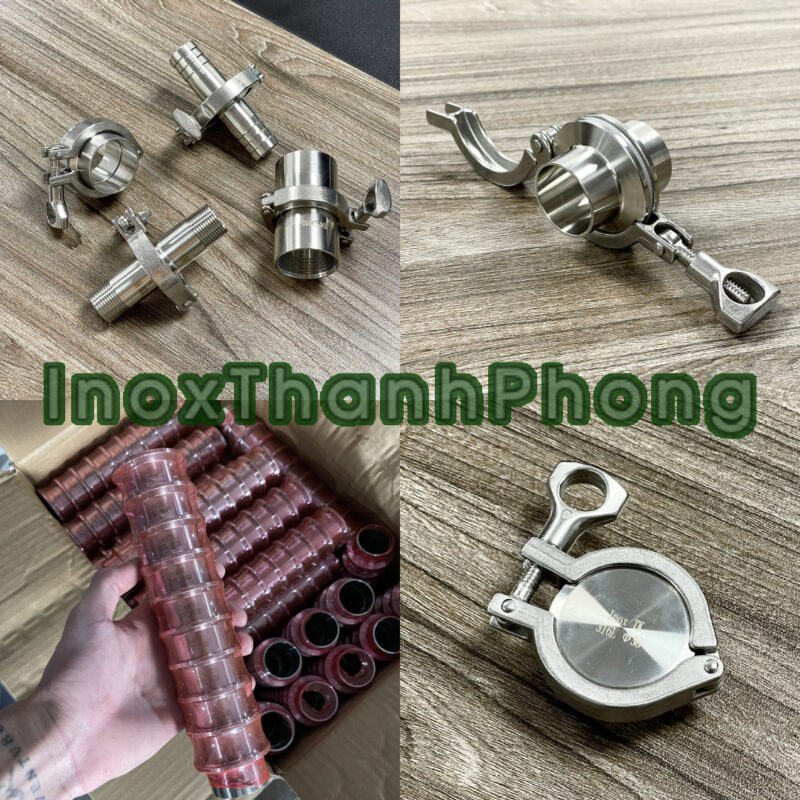

Nếu bạn đang băn khoăn về việc mua clamp inox vi sinh ở đâu thì Inox Thanh Phong là lựa chọn đáng để cân nhắc. Tại đây, chúng tôi chuyên sâu về ống inox vi sinh, các loại van và vật tư đường ống vi sinh inox. Những lợi thế của Inox Thanh Phong bao gồm:
- Kho hàng lớn, chủ động nguồn cung: Inox Thanh Phong duy trì kho hàng lớn để đáp ứng nhanh các đơn cần gấp, hạn chế tình trạng chờ nhập kéo dài làm ảnh hưởng tiến độ thi công và bảo trì.
- Có sẵn đầy đủ size từ Φ12.7 đến Φ324: Dải kích thước sẵn hàng rộng giúp bạn dễ đồng bộ toàn tuyến, từ các line nhỏ đến các line lớn, đặc biệt hữu ích khi cần bổ sung phụ kiện theo từng hạng mục hoặc thay thế tại hiện trường.
- Chuyên về inox vi sinh, tư vấn tận tình và chu đáo: Thay vì bán theo kiểu chung chung, Inox Thanh Phong tập trung nhóm inox vi sinh nên có thể tư vấn đúng theo hệ thống của bạn, đồng thời hỗ trợ chốt đúng loại bộ clamp như bộ hàn, bộ mù, bộ ren trong, bộ ren ngoài hoặc bộ đuôi chuột.
- Đầy đủ giấy tờ CO&CQ: Với các công trình cần hồ sơ nghiệm thu và kiểm soát chất lượng, Inox Thanh Phong hỗ trợ cung cấp đầy đủ CO&CQ theo yêu cầu để quá trình bàn giao thuận tiện và rõ ràng.
- Vận chuyển đa dạng: Inox Thanh Phong linh hoạt phương án vận chuyển theo từng khu vực và tiến độ thực tế. Với các đơn hàng lớn, có chính sách hỗ trợ vận chuyển nhằm tối ưu chi phí và đảm bảo hàng đến đúng thời điểm thi công.
- Uy tín: Uy tín của Inox Thanh Phong được khẳng định khi đã và đang là nhà cung cấp chính của nhiều tập đoàn, công ty lớn như Habeco, Sabeco, Sao Thái Dương, Hoa Linh, Traphaco
Liên hệ với Inox Thanh Phong ngay để được tư vấn và báo giá ưu đãi clamp inox vi sinh.
