2.3 Trục van (Shaft/Stem)

Trục van là đường truyền lực từ bộ điều khiển xuống đĩa, đồng thời là điểm nhạy về độ kín nếu lắp sai hoặc mòn rơ. Trục thường dùng inox 304 và có xử lý để cải thiện độ cứng bề mặt, giúp chịu mô-men xoắn tốt hơn và giảm mài mòn khi quay trong các bề mặt đỡ.

Kết cấu trục được thiết kế đồng trục với đĩa để truyền lực trực tiếp và giữ chuyển động ổn định. Bề mặt trục thường được mài nhẵn nhằm giảm ma sát trong ổ trục và tại vị trí tiếp xúc gioăng. Khi trục đủ cứng và ít rơ, đĩa sẽ ép seat đều hơn, nhờ đó van kín ổn định và không phát sinh kiểu rò lúc kín lúc hở trong vận hành.

2.4 Gioăng làm kín (Seat) – PTFE

Seat là bộ phận quyết định độ kín và cũng là phần dễ hao mòn nhất nếu lắp lệch hoặc vận hành không phù hợp. Seat thường là Teflon PTFE, một polymer fluorocarbon có tính trơ hóa học cao và hệ số ma sát thấp khoảng 0,05. Chính ma sát thấp này giúp van đóng mở nhẹ và giảm tải cho bộ điều khiển.

Về dải làm việc, PTFE thường được dùng trong khoảng –10°C đến 220°C tùy cấu hình và có khả năng kháng phần lớn axit, bazơ và dung môi hữu cơ. Độ cứng Shore D khoảng 55 đến 65 giúp seat vừa đủ đàn hồi để ôm kín bề mặt đĩa mà vẫn giữ hình dạng ổn định. Khi đĩa đóng, seat tạo kín giữa thân và đĩa, hạn chế rò rỉ. Để seat bền, điều kiện lắp đặt phải đồng tâm và lực siết bulông cần đều, vì ép lệch sẽ làm seat mòn nhanh và van dễ rò dù còn mới.

2.5 Bộ điều khiển

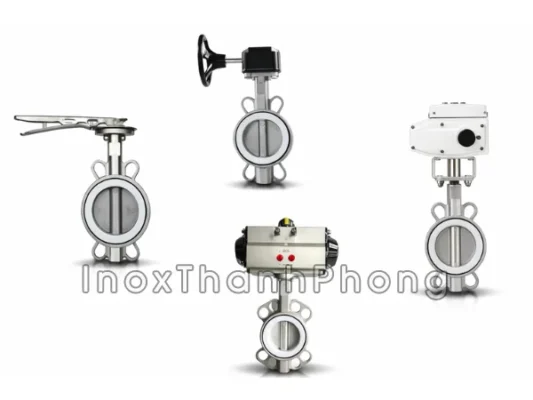

Bộ điều khiển quyết định cách tạo mô-men và cách kiểm soát góc mở, từ đó ảnh hưởng trực tiếp đến độ kín và tuổi thọ seat. Van bướm inox 304 có thể lắp nhiều kiểu điều khiển khác nhau để phù hợp từng DN và nhu cầu vận hành.

• Tay quay vô lăng thường đi kèm hộp số, tạo mô-men lớn và thao tác nhẹ hơn, phù hợp dải DN300 đến DN500. Cơ cấu bánh răng trợ lực giúp điều chỉnh góc mở chính xác và ổn định, đặc biệt hữu ích ở tuyến lớn cần kiểm soát đóng mở chắc tay.
• Tay kẹp là cấu hình cơ học đơn giản, gọn và thao tác nhanh, phù hợp DN nhỏ. Tay kẹp thường có notch plate để giữ nhiều góc mở, giúp cố định góc khi cần điều chỉnh lưu lượng mức vừa.
• Củ khí nén dùng áp suất khí 4 đến 8 bar để tạo mô-men quay trục, thời gian đóng mở nhanh khoảng 1 đến 2 giây. Cấu hình này phù hợp hệ thống đóng mở liên tục hoặc cần phản ứng nhanh theo tín hiệu, miễn là mô-men actuator đủ để ép kín seat theo điều kiện áp làm việc.
• Củ điện dùng mô-tơ AC hoặc DC truyền lực qua hộp số, cho phép điều khiển từ xa và dễ tích hợp PLC hoặc SCADA. Tốc độ đóng mở thường chậm hơn khí nén nhưng chuyển động đều và chính xác hơn, đồng thời có thể hỗ trợ điều tiết tuyến tính theo cấu hình phù hợp, nên hợp các vị trí cần quản lý trạng thái và vận hành ổn định.

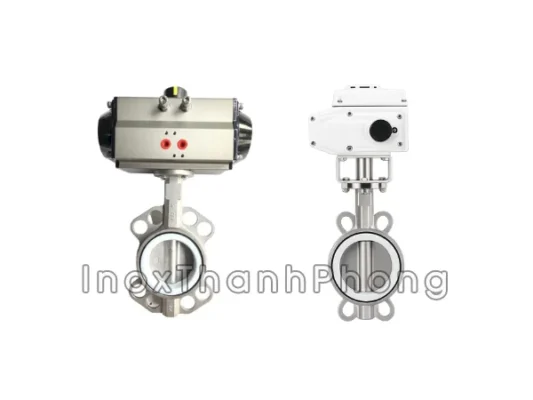

3. Nguyên lý hoạt động của van bướm inox theo từng loại điều khiển

Van bướm inox làm việc theo cơ chế quay 1/4 vòng. Mô-men từ bộ điều khiển được truyền xuống trục van, kéo đĩa van quay quanh tâm. Khi đĩa nằm song song với hướng dòng chảy, tiết diện thông dòng gần như mở tối đa nên lưu lượng đi qua gần như đầy đủ. Khi đĩa quay vuông góc với dòng chảy, tiết diện bị chắn và dòng dừng. Giữa hai trạng thái mở và đóng là các góc trung gian, van có thể giữ một góc nhất định để điều chỉnh lưu lượng mức vừa nếu cơ cấu điều khiển cho phép.

3.1 Vận hành thủ công bằng tay kẹp (Lever handle)

Van bướm inox tay kẹp dùng lực tay tác động trực tiếp lên tay kẹp để tạo mô-men xoắn, mô-men truyền thẳng xuống trục van và kéo đĩa xoay theo hành trình 0°–90°. Khi thao tác dứt khoát và đúng hành trình, đĩa sẽ ép sát vào seat ở trạng thái đóng và mở tối đa ở trạng thái mở.

Điểm đặc trưng của tay kẹp là cơ cấu khấc giữ góc (notch plate), cho phép cố định đĩa ở nhiều vị trí mở như 15°, 30°, 45° để giữ ổn định lưu lượng khi cần điều tiết mức vừa. Kiểu này phù hợp DN nhỏ đến trung bình, thường DN50–DN150, vì mô-men đóng mở vẫn nằm trong khả năng thao tác tay và hợp các hệ cần thao tác nhanh tại hiện trường.

3.2 Vận hành thủ công bằng tay quay vô lăng (Handwheel)

Van bướm inox tay quay truyền lực theo chuỗi tay quay → hộp số bánh răng → trục van → đĩa van. Hộp số giúp tăng mô-men và giảm lực người vận hành phải tác động, nhờ đó đĩa vẫn xoay đúng hành trình 0°–90° mà thao tác nhẹ hơn nhiều so với tay kẹp khi van lên kích thước lớn.

Do chuyển động , kiểu tay quay cho khả năng kiểm soát góc mở tốt, điều tiết mượt hơn và giảm nguy cơ đóng mở giật gây sốc áp. Cấu hình này phù hợp các tuyến DN trung bình đến lớn, thường DN200–DN500, hoặc các vị trí cần đóng mở ổn định, chính xác mà không yêu cầu tự động hóa.

3.3 Vận hành tự động bằng củ khí nén (Pneumatic actuator)

Van bướm inox điều khiển khí nén dùng áp suất khí, thường 4–8 bar, tác động lên piston hoặc cơ cấu cánh gạt trong actuator để tạo mô-men xoắn, sau đó truyền tới trục van và làm đĩa xoay đủ hành trình 0°–90°. Ưu điểm nổi bật là tốc độ đóng mở rất nhanh, thường khoảng 1–2 giây mỗi chu trình, phù hợp các vị trí cần phản ứng nhanh hoặc đóng mở theo chu kỳ.

Actuator khí nén có hai dạng phổ biến là tác động đơn (spring return) và tác động kép (double acting) để phù hợp kịch bản vận hành. Điểm cần chốt khi chọn khí nén là mô-men phải đủ theo DN và áp tuyến để đĩa ép kín seat. Nếu thiếu lực, van dễ rơi vào trạng thái đóng chưa tới, phát sinh rò và làm seat xuống nhanh.

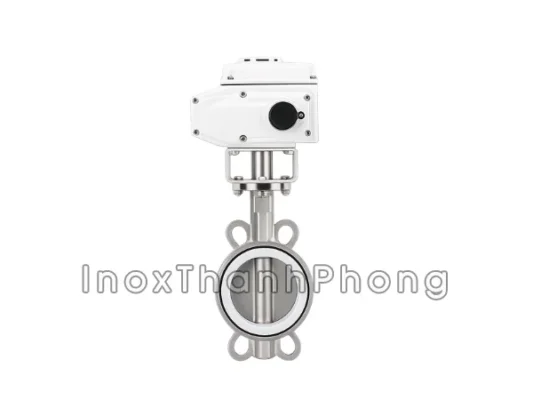

3.4 Vận hành tự động bằng củ điện (Electric actuator)

Van bướm inox điều khiển điện dùng mô-tơ AC hoặc DC tạo chuyển động quay, sau đó truyền qua hộp số giảm tốc để tăng mô-men và quay trục van, kéo đĩa xoay đúng hành trình 0°–90°. So với khí nén, tốc độ đóng mở của củ điện thường chậm hơn, khoảng 5–20 giây mỗi chu trình, nhưng bù lại chuyển động đều, ít giật và dễ kiểm soát góc mở, phù hợp khi cần vận hành ổn định và chính xác.

Ngoài chế độ đóng mở ON/OFF, nhiều bộ điện còn hỗ trợ điều khiển tuyến tính (modulating). Bộ điều khiển nhận tín hiệu 4–20 mA hoặc 0–10 V để điều chỉnh góc mở theo nhu cầu. Nhờ vậy van có thể tích hợp vào tủ điều khiển trung tâm, kết nối PLC/SCADA để giám sát trạng thái, điều khiển từ xa và đồng bộ theo quy trình vận hành của hệ thống.

4. Các kiểu kết nối của van bướm inox

Kết nối quyết định độ kín và độ ổn định cơ học của van bướm inox. Thực tế dùng phổ biến nhất là wafer và mặt bích, mỗi kiểu hợp một nhóm tuyến khác nhau.

4.1 Van bướm inox kiểu wafer

Wafer là kiểu kẹp giữa hai mặt bích, bulông xuyên qua hai bích để ép chặt thân van. Kiểu này chạy ổn khi canh đồng tâm chuẩn và siết bulông đều lực, vì ton bộ độ kín và độ giữ phụ thuộc vào lực siết. Wafer thường tương thích JIS 10K, BS PN16, ANSI 150 và dùng tốt ở nhóm PN10–PN16. Ưu điểm là nhẹ, face-to-face ngắn, lắp nhanh và tiết kiệm không gian. Hạn chế là độ cứng vững thấp hơn mặt bích, DN lớn hoặc tuyến rung xung áp dễ tăng nguy cơ rò nếu siết lệch. Wafer hợp tuyến DN50–DN300 cho nước sạch, xử lý nước thải, dệt nhuộm và các vị trí cần gọn nhẹ.

4.2 Van bướm inox kiểu mặt bích

Kiểu mặt bích là thân van có hai mặt bích liền, bulông siết trực tiếp giữa bích van và bích đường ống. Nhờ vòng bích liền, lực siết phân bổ đều, liên kết cứng và ổn định hơn, giữ đồng tâm tốt khi tuyến có rung hoặc xung áp, nên gioăng PTFE thường bền hơn. Tương thích JIS 10K, BS PN16, ANSI 150, phù hợp tuyến DN lớn và vận hành ổn định lâu dài. Nhược điểm là nặng và chi phí cao hơn wafer, cần giá đỡ tốt. Kiểu này hợp tuyến DN300–DN500, PN16, các hệ bơm tuần hoàn và nhà máy xử lý nước công suất lớn.

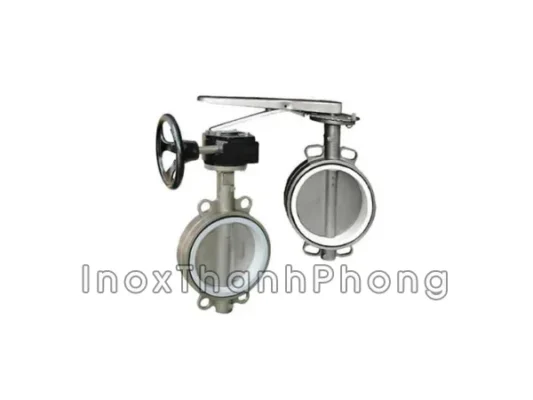

5. Vật liệu inox 201, 304, 316, 316L và cách chốt theo môi trường

Chọn vật liệu inox cho thân và đĩa sẽ quyết định khả năng chống ăn mòn theo môi trường lắp đặt. Dưới đây là cách trình bày theo kiểu “thông số chốt nhanh” để bạn đưa lên web cho dễ đọc và dễ tư vấn.

5.1 Inox 201

• Mức phù hợp môi trường: Môi trường hiền, khô ráo, trong nhà, ít ẩm.
• Điều kiện nên dùng: Nước kỹ thuật sạch, khí, môi chất phổ thông không có hơi muối, không có hơi hóa chất.
• Điều kiện nên tránh: Ngoài trời ẩm, gần biển, có chloride, khu vực có hơi hóa chất.
• Ghi chú kỹ thuật: Giá tốt, nhưng biên an toàn chống ăn mòn thấp hơn 304 và 316 nên dễ xuống bề mặt nhanh hơn nếu môi trường khắc nghiệt.

5.2 Inox 304

• Mức phù hợp môi trường: Công nghiệp phổ thông, đất liền, không mặn.
• Điều kiện nên dùng: Nước kỹ thuật, nước tuần hoàn, khí, nhiều môi chất công nghiệp thông dụng trong nhà xưởng.
• Điều kiện cần cân nhắc: Độ ẩm cao, nước có muối nhẹ, khu vực gần biển.
• Ghi chú kỹ thuật: Cân bằng giữa giá và độ bền ăn mòn, nếu gặp chloride lâu ngày có thể xuất hiện rỗ bề mặt.

5.3 Inox 316 và 316L

• Mức phù hợp môi trường: Có chloride, ẩm mặn, gần biển, môi trường rủi ro ăn mòn cao hơn.
• Điều kiện nên dùng: Ngoài trời, khu vực ẩm mặn, nước có muối, môi trường có hơi hóa chất nhẹ.
• Khác nhau nhanh: 316 chống chloride tốt hơn 304. 316L là biến thể carbon thấp giúp ổn định hơn khi có yếu tố liên quan đến vùng ảnh hưởng nhiệt.
• Ghi chú kỹ thuật: Chi phí cao hơn, nhưng bù lại tăng biên an toàn tuổi thọ và giảm rủi ro rỗ bề mặt theo thời gian.

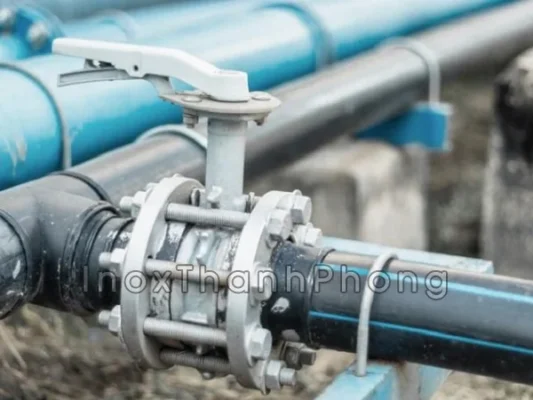

6. Ứng dụng của van bướm inox

Van bướm inox thường được chọn khi cần đóng mở nhanh, lắp gọn trên đường ống DN lớn, đồng thời vẫn đảm bảo chống ăn mòn và vận hành ổn định trong môi trường công nghiệp. Dưới đây là các nhóm ứng dụng phổ biến, giữ đúng trọng tâm nhưng vẫn đủ ý.

• Cấp thoát nước và nước tuần hoàn làm mát: Dùng để chặn hoặc điều tiết lưu lượng trên các tuyến DN lớn, phù hợp hệ tuần hoàn có khoáng hoặc có hóa chất xử lý nước nhờ vật liệu inox bền bề mặt.
• Hơi nóng, dầu nóng, nước nóng công nghiệp: Phù hợp cho tuyến on off nhanh ở điều kiện áp và nhiệt phù hợp, điểm quan trọng là chọn đúng gioăng làm kín theo nhiệt độ để tránh xì mép khi chạy lâu.
• Khí nén, khí trơ, khí kỹ thuật: Dùng làm van cô lập nhánh hoặc chặn phân đoạn, dễ kết hợp bộ điều khiển khí nén để đáp ứng đóng mở lặp lại và thao tác đồng bộ.
• Hóa chất, dung dịch ăn mòn mức vừa: Ứng dụng ổn khi chọn đúng mác inox và đặc biệt là vật liệu gioăng tương thích với môi chất, giúp hạn chế rò rỉ và tăng tuổi thọ.
• Cơ khí, chế tạo máy, bồn bể và đường ống công nghệ: Dùng nhiều cho các tuyến nước công nghệ hoặc dung dịch tuần hoàn vì gọn nhẹ, dễ lắp, chi phí hợp lý mà vẫn đảm bảo độ kín tốt nếu chọn đúng cấu hình.
• PCCC và đường ống kỹ thuật nhà xưởng: Phù hợp để cô lập từng khu vực, inox giúp giảm rủi ro kẹt trục và xuống cấp do ẩm, ăn mòn trong môi trường xưởng.
• Điều tiết lưu lượng tuyến ống lớn: Ngoài đóng mở, van bướm còn dùng điều tiết khi kiểm soát đúng góc mở và hạn chế rung, nhất là khi kết hợp điều khiển điện hoặc khí nén để điều khiển theo tín hiệu.

7. Lắp đặt đúng để không rò

Van bướm inox khá nhạy với mặt bích và độ đồng tâm, nên chỉ cần lắp sai một chút là có thể rò dù van mới. Muốn hạn chế lỗi này, nên làm đúng 3 bước cốt lõi trước, trong và sau lắp.

Trước khi lắp, cần kiểm tra mặt bích và vệ sinh bề mặt. Mặt bích phải sạch, phẳng và không có ba via hay cặn bám vì những điểm gồ sẽ làm seat bị cấn khi kẹp bích. Đồng thời kiểm tra khoảng cách hai mặt bích để van vào vừa, tránh tình trạng ép van bị lệch hoặc bị bó.

Khi lắp, điều quan trọng nhất là canh đồng tâm và siết bulong đối xứng. Đặt van đúng tâm giữa hai mặt bích, canh thẳng trục và giữ van không bị nghiêng. Siết bulong theo kiểu đối xứng, tăng lực từ từ theo nhiều vòng để lực ép phân bổ đều. Siết lệch một bên dễ làm thân van ép lệch và seat mòn nhanh dẫn đến rò.

Sau lắp, cần test và xử lý rò sớm. Mở van đúng hành trình và thử áp theo điều kiện hệ thống, quan sát rò tại mặt bích và vùng tiếp xúc seat. Nếu rò một phía, ưu tiên kiểm tra lại đồng tâm và trình tự siết, không nên siết cố quá lực vì dễ làm biến dạng seat và rò nặng hơn về sau.

8. Vận hành và bảo trì: làm gì để van không nặng tay, không kẹt

3 thói quen vận hành đúng sẽ giúp seat bền và tránh tình trạng kẹt hoặc nặng tay theo thời gian, nhất là với các tuyến ít thao tác hoặc có cặn.

Trước hết, không nên để van ở trạng thái lưng chừng quá lâu nếu không cần điều tiết. Khi giữ góc mở nhỏ lâu, vùng seat và đĩa làm việc nặng hơn, ma sát tăng và seat mòn nhanh. Nếu cần điều chỉnh lưu lượng mức vừa, nên chọn một góc hợp lý và đảm bảo cơ cấu giữ góc chắc để tránh rung làm xê dịch.

Tiếp theo, nên đóng mở định kỳ nếu tuyến ít thao tác. Nhiều tuyến để lâu không vận hành sẽ dễ bám cặn, khiến đĩa bị bó hoặc seat bị dính, đến lúc thao tác sẽ nặng tay hoặc kẹt. Đóng mở định kỳ giúp phá lớp bám và giữ cơ cấu trơn hơn.

Cuối cùng, kiểm tra dấu hiệu seat mòn và rò tại trục. Nếu tay kẹp nặng dần, đóng không ăn như trước hoặc có rò nhẹ, cần kiểm tra sớm. Rò quanh cổ trục thường liên quan phớt trục xuống cấp. Rò tăng dần khi đóng thường liên quan seat mòn hoặc lắp lệch. Xử lý sớm sẽ tránh phải thay cả van.

9. FAQ – Câu hỏi thường gặp

• Wafer khác lug ở điểm nào: Wafer là kiểu kẹp giữa hai mặt bích, gọn và kinh tế, nhưng phụ thuộc nhiều vào lực siết bulong và độ đồng tâm. Lug có tai bắt bulong riêng nên liên kết chắc hơn và thuận tiện khi cần thao tác cô lập từng phía để bảo trì.
• Khi nào cần hộp số: Khi DN tăng, mô-men đóng mở tăng theo, tay kẹp sẽ nặng và khó ép kín seat. Hộp số giúp giảm lực thao tác, đóng mở chắc tay hơn và giữ góc mở ổn định, phù hợp các tuyến DN lớn hoặc vị trí cần điều chỉnh mượt.
• 304 và 316 chọn sao cho đúng môi trường: 304 phù hợp môi trường công nghiệp phổ thông ở khu vực không mặn. Nếu lắp ngoài trời ẩm, gần biển hoặc môi trường có chloride, nên ưu tiên 316 để tăng biên an toàn chống ăn mòn và kéo dài tuổi thọ.

10. Mua van bướm inox ở đâu để đúng chuẩn và đủ hồ sơ

• Tư vấn chốt cấu hình đúng theo DN, tiêu chuẩn bích, áp nhiệt: xác định kiểu lắp wafer hoặc mặt bích, vật liệu inox phù hợp môi trường, đồng thời chọn kiểu điều khiển đáp ứng mô-men theo DN.
• CO-CQ theo sản phẩm, kho sẵn nhiều DN: hỗ trợ hồ sơ nghiệm thu và đảm bảo tiến độ lắp đặt nhờ nguồn hàng sẵn size và cấu hình phổ biến.
