Trong các hệ thống đường ống và thiết bị sản xuất, phụ kiện inox công nghiệp đóng vai trò then chốt nhưng thường bị xem nhẹ. Thực tế, dù đường ống hay thiết bị có chất lượng cao đến đâu, nếu phụ kiện kết nối, chuyển hướng, làm kín hoặc điều tiết không phù hợp thì toàn bộ hệ thống vẫn có nguy cơ rò rỉ, hư hỏng và mất an toàn khi vận hành.
Với ưu điểm về độ bền, khả năng chịu áp lực và chống ăn mòn, phụ kiện inox công nghiệp hiện nay được sử dụng rộng rãi trong nhiều lĩnh vực như cấp thoát nước, hơi – khí, hóa chất, PCCC và các ngành công nghiệp nặng. Việc hiểu đúng bản chất, chức năng và phạm vi sử dụng của phụ kiện inox công nghiệp sẽ giúp doanh nghiệp lựa chọn chính xác, tối ưu chi phí và đảm bảo hiệu quả vận hành lâu dài.
- 30%

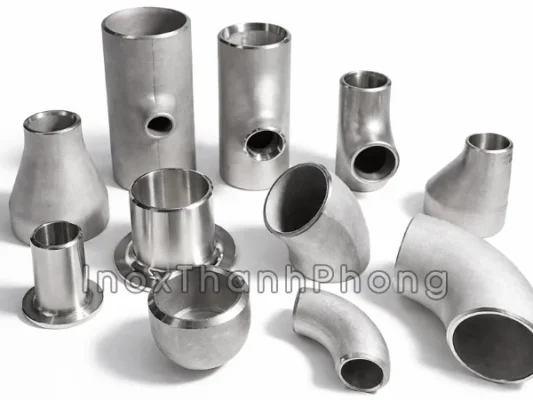

I. Phụ kiện inox công nghiệp là gì?
Phụ kiện inox công nghiệp là tập hợp các chi tiết, bộ phận được chế tạo từ inox (phổ biến như inox 201, inox 304 hoặc inox 316), dùng để kết nối, chuyển hướng, điều tiết, làm kín hoặc bảo vệ hệ thống đường ống và thiết bị trong môi trường công nghiệp. Các phụ kiện này không hoạt động độc lập mà luôn gắn liền với đường ống, van, bơm và bồn chứa, tạo thành một hệ thống hoàn chỉnh.
Khác với các sản phẩm inox dùng trong sinh hoạt, phụ kiện inox công nghiệp được thiết kế để làm việc trong điều kiện khắc nghiệt như áp suất cao, nhiệt độ lớn, môi trường rung động hoặc tiếp xúc với lưu chất ăn mòn. Do đó, yêu cầu về độ bền cơ học, tiêu chuẩn kỹ thuật và khả năng chịu tải của phụ kiện inox công nghiệp luôn được đặt lên hàng đầu.
Có thể xem phụ kiện inox công nghiệp là “xương sống” của hệ thống đường ống và thiết bị. Chúng quyết định độ ổn định của dòng chảy, mức độ an toàn khi vận hành cũng như khả năng bảo trì, sửa chữa trong suốt vòng đời sử dụng. Việc lựa chọn đúng loại phụ kiện, đúng tiêu chuẩn không chỉ giúp hệ thống vận hành trơn tru mà còn hạn chế tối đa rủi ro hư hỏng và chi phí phát sinh.
So với phụ kiện inox dân dụng hoặc phụ kiện inox vi sinh, phụ kiện inox công nghiệp không đặt nặng yêu cầu về độ bóng bề mặt hay tiêu chuẩn vệ sinh khắt khe, mà tập trung vào khả năng chịu lực, chịu áp và độ bền lâu dài. Mỗi loại phụ kiện được thiết kế để phục vụ đúng mục đích sử dụng, vì vậy không thể thay thế tùy tiện giữa các dòng inox khác nhau.
II. Danh mục các nhóm phụ kiện inox công nghiệp phổ biến
Phụ kiện inox công nghiệp là tập hợp các chi tiết dùng để kết nối, chuyển hướng, điều tiết, làm kín và bảo vệ hệ thống đường ống – thiết bị trong môi trường công nghiệp. Mỗi nhóm phụ kiện không chỉ khác nhau về hình dạng mà còn khác nhau về vai trò kỹ thuật, điều kiện làm việc và tiêu chuẩn áp dụng.

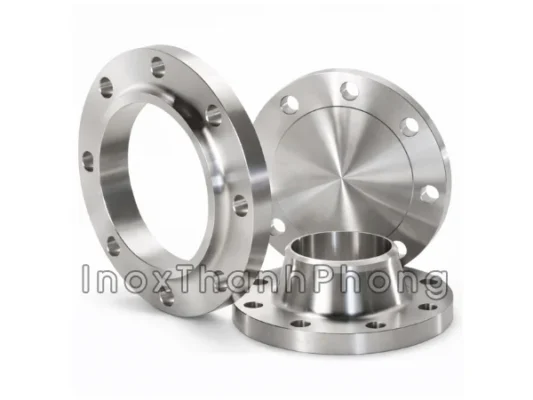

1. Mặt bích inox
Mặt bích inox là nhóm phụ kiện quan trọng nhất trong hệ thống đường ống công nghiệp, được sử dụng để liên kết ống với ống, ống với van hoặc ống với thiết bị trong các hệ thống có kích thước lớn, áp lực cao và yêu cầu bảo trì định kỳ. Công dụng và vai trò:- Tạo mối nối chắc chắn, chịu được rung động và áp suất lớn.
- Giúp tháo lắp, thay thế van – thiết bị nhanh chóng mà không cần cắt ống.
- Đảm bảo độ kín tuyệt đối khi kết hợp với gioăng và bulong tiêu chuẩn.
- Mặt bích hàn cổ: dùng cho hệ áp lực cao, nhiệt độ cao.
- Mặt bích hàn trượt: dễ thi công, phổ biến trong hệ nước – khí.
- Mặt bích mù: dùng để bịt kín đầu ống hoặc chờ mở rộng hệ thống.
- Mặt bích ren: áp dụng cho hệ áp thấp, không cần hàn.

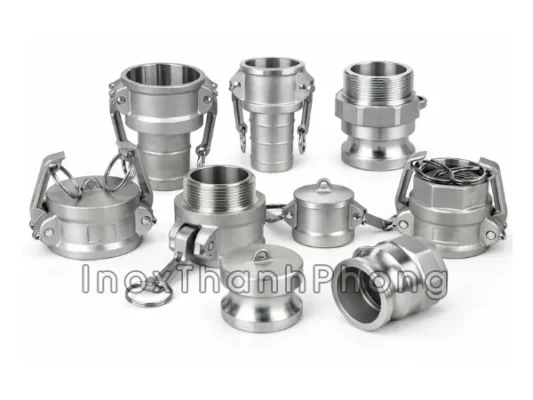

2. Khớp nối nhanh inox
Khớp nối nhanh inox được thiết kế nhằm tối ưu thời gian kết nối và tháo lắp, rất phù hợp với các hệ thống cần vệ sinh, bảo trì hoặc thay đổi cấu hình thường xuyên. Chức năng chính:- Kết nối nhanh các đoạn ống hoặc thiết bị mà không cần siết bulong.
- Giảm thời gian dừng hệ thống khi sửa chữa hoặc thay thế.

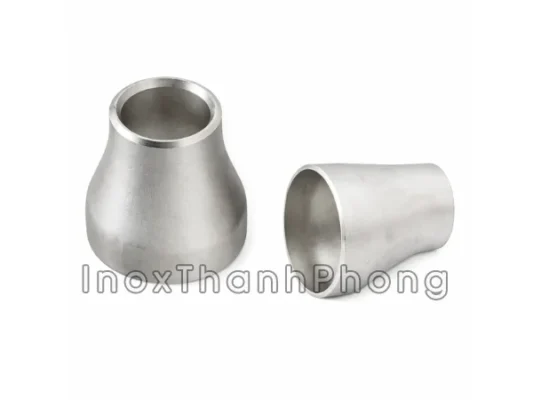

3. Côn thu inox
Côn thu inox là phụ kiện dùng để chuyển đổi kích thước đường kính ống, đóng vai trò rất quan trọng trong việc ổn định dòng chảy khi hệ thống có sự thay đổi tiết diện. Vai trò kỹ thuật:- Giảm hoặc tăng đường kính ống một cách an toàn.
- Hạn chế xung áp và nhiễu dòng trong hệ thống áp lực.
- Côn thu đồng tâm: dùng cho hệ đặt thẳng đứng.
- Côn thu lệch tâm: dùng cho hệ đặt ngang để tránh đọng lưu chất.

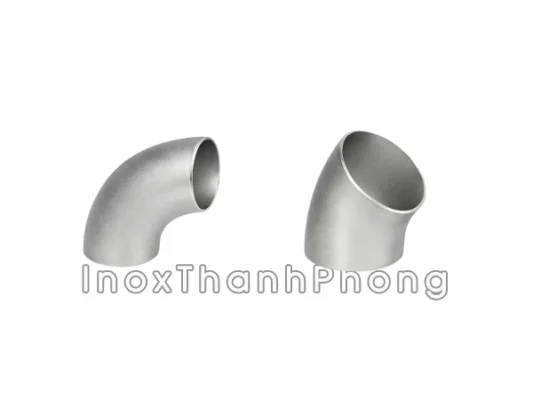

4. Cút inox
Cút inox là phụ kiện giúp đổi hướng dòng chảy, cho phép bố trí đường ống linh hoạt theo không gian nhà xưởng hoặc thiết bị. Các góc cút inox phổ biến:- Cút 45 độ: giảm tổn thất áp suất.
- Cút 90 độ: sử dụng phổ biến nhất.

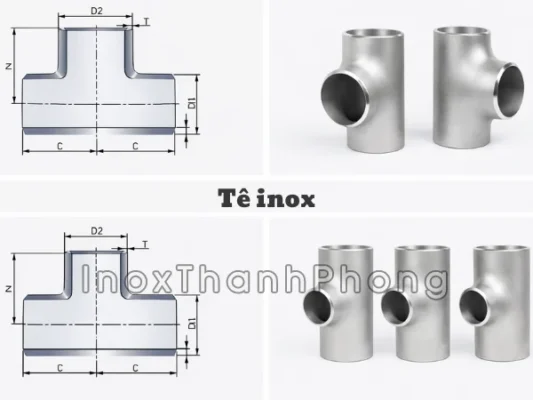

5. Tê inox
Tê inox được dùng để chia nhánh hoặc gom dòng trong hệ thống đường ống, giúp phân phối lưu chất đến nhiều khu vực khác nhau. Phân loại tê inox:- Tê đều: ba nhánh cùng kích thước.
- Tê giảm: nhánh phụ có kích thước nhỏ hơn.

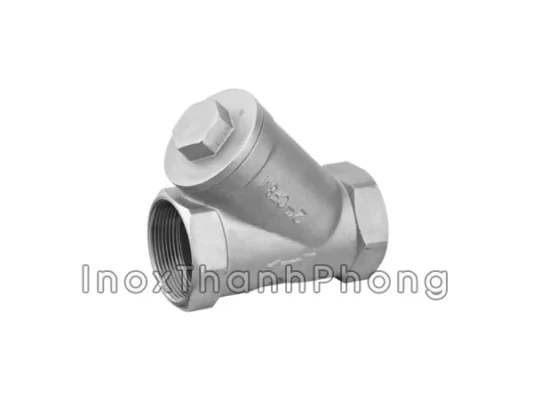

6. Thiết bị lọc inox
Thiết bị lọc inox có nhiệm vụ loại bỏ cặn bẩn và tạp chất trong lưu chất trước khi đi qua van, bơm hoặc thiết bị quan trọng. Lắp thiết bị lọc giúp giảm mài mòn, kéo dài tuổi thọ thiết bị và giảm chi phí sửa chữa về lâu dài.

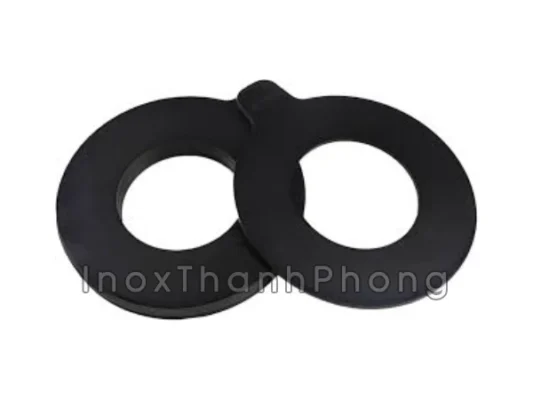

7. Gioăng công nghiệp
Gioăng công nghiệp là thành phần quyết định độ kín của các mối nối mặt bích trong hệ thống. Các vật liệu gioăng thường dùng:- Gioăng EPDM: dùng cho nước, hơi nhẹ.
- Gioăng PTFE (Teflon): chịu hóa chất tốt.
- Gioăng graphite: chịu nhiệt và áp suất cao.
8. Phụ kiện ống inox công nghiệp khác
Ngoài các nhóm phụ kiện chính, hệ thống đường ống inox công nghiệp còn sử dụng nhiều phụ kiện bổ trợ nhằm chia nhánh, bịt ống, hỗ trợ lắp đặt và bảo vệ thiết bị trong quá trình vận hành.- Chữ thập hàn inox: Dùng để chia dòng chảy thành nhiều hướng trong hệ thống nhiều nhánh.
- Chén hàn inox (cap hàn): Bịt kín đầu ống, chịu áp suất và nhiệt độ cao.
- Lap joint inox: Kết nối với mặt bích rời, dễ căn chỉnh và tháo lắp.
- Rọ bơm inox: Lắp ở đầu hút bơm, lọc cặn thô và ngăn dòng chảy ngược.

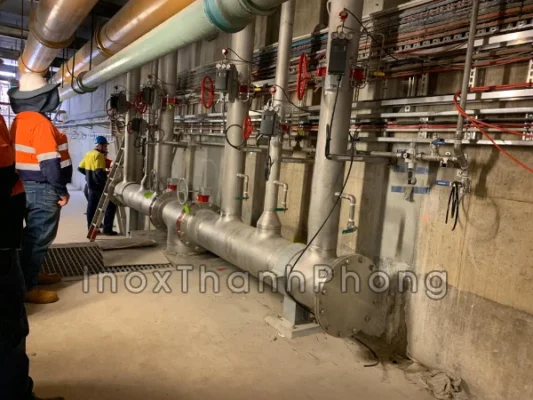

III. Phụ kiện inox công nghiệp được sử dụng trong những lĩnh vực nào?
Phụ kiện inox công nghiệp được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật, nơi yêu cầu cao về độ bền cơ học, khả năng chịu áp lực và vận hành ổn định lâu dài.- Hệ thống đường ống inox công nghiệp chịu áp lực: Sử dụng trong các tuyến ống áp suất cao, đòi hỏi phụ kiện có độ dày lớn, kết cấu chắc chắn và kiểu kết nối hàn hoặc mặt bích để đảm bảo an toàn vận hành.
- Hệ thống dẫn nước, hơi, khí nén và hóa chất: Phụ kiện inox giúp dẫn và điều tiết các loại lưu chất khác nhau, đặc biệt phù hợp với môi trường có nhiệt độ cao hoặc tính ăn mòn.
- Hệ thống xử lý nước, PCCC: Được sử dụng để kết nối và phân nhánh đường ống, yêu cầu độ kín tốt, lắp đặt ổn định và thuận tiện cho bảo trì.
- Các ngành công nghiệp nặng và kỹ thuật: Ứng dụng trong nhà máy cơ khí, nhiệt điện, xi măng, đóng tàu…nơi phụ kiện phải chịu rung lắc, tải trọng lớn và môi trường làm việc khắc nghiệt.
IV. Tiêu chuẩn kỹ thuật thường dùng cho phụ kiện inox công nghiệp
Trong hệ thống đường ống và thiết bị công nghiệp, tiêu chuẩn kỹ thuật là yếu tố bắt buộc phải tuân thủ. Việc lựa chọn đúng tiêu chuẩn giúp các phụ kiện inox lắp đặt đồng bộ, vận hành ổn định và đảm bảo an toàn lâu dài. Ngược lại, dùng sai tiêu chuẩn có thể dẫn đến rò rỉ, hỏng hóc hoặc phá vỡ toàn bộ hệ thống.1. Tiêu chuẩn kết nối: JIS – BS – ANSI – DIN
Đây là các tiêu chuẩn quy định về kích thước, cấu tạo và kiểu kết nối của phụ kiện inox như mặt bích, van, khớp nối.- JIS: phổ biến tại châu Á, đặc biệt trong hệ thống công nghiệp tại Việt Nam.
- BS: tiêu chuẩn Anh, thường dùng cho hệ thống nước và hơi.
- ANSI: tiêu chuẩn Mỹ, áp dụng cho hệ áp suất và nhiệt độ cao.
- DIN: tiêu chuẩn Đức, độ chính xác cao, phổ biến tại châu Âu.
2. Tiêu chuẩn áp lực: PN10 – PN16 – PN25 – Class 150 – 300
Tiêu chuẩn áp lực thể hiện khả năng chịu áp suất làm việc của phụ kiện inox. Việc chọn đúng cấp áp lực giúp hệ thống vận hành an toàn và bền bỉ.- PN10, PN16, PN25: thường dùng cho hệ thống nước, khí, hơi áp trung bình.
- Class 150, Class 300: dùng trong các hệ công nghiệp nặng, áp lực cao.
3. Tiêu chuẩn vật liệu: Inox 201 – 304 – 316
Mác inox quyết định trực tiếp đến độ bền, khả năng chống ăn mòn của phụ kiện.- Inox 201: giá thành thấp, dùng cho môi trường ít ăn mòn.
- Inox 304: phổ biến nhất, cân bằng giữa độ bền và chi phí.
- Inox 316: chống ăn mòn cao, dùng cho hóa chất, môi trường khắc nghiệt.
4. Tiêu chuẩn độ dày: SCH10 – SCH40 – SCH80
Độ dày ống và phụ kiện inox được xác định theo tiêu chuẩn SCH, ảnh hưởng trực tiếp đến khả năng chịu áp lực và độ bền cơ học.- SCH10: dùng cho hệ áp thấp, lưu chất nhẹ.
- SCH40: sử dụng phổ biến trong công nghiệp.
- SCH80: dùng cho hệ áp suất và nhiệt độ cao.

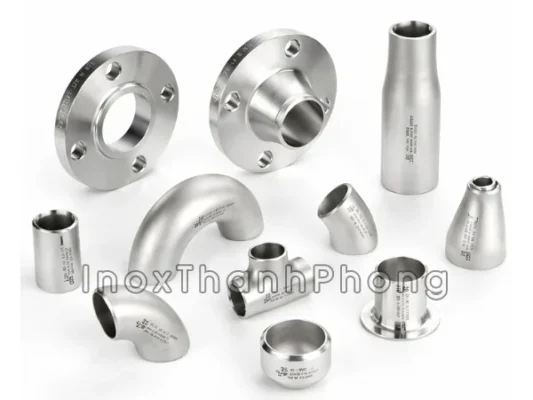

V. Điều kiện làm việc của phụ kiện inox công nghiệp
Phụ kiện inox công nghiệp không chỉ đơn thuần là chi tiết kết nối, mà là các bộ phận phải làm việc liên tục trong môi trường khắc nghiệt. Do đó, việc hiểu rõ điều kiện làm việc giúp lựa chọn đúng loại phụ kiện, đảm bảo an toàn và tuổi thọ cho toàn bộ hệ thống.1. Làm việc trong môi trường áp suất và nhiệt độ cao
Nhiều hệ thống công nghiệp vận hành ở áp suất lớn và nhiệt độ cao như hệ hơi, khí nén, dầu nóng hoặc hóa chất.- Phụ kiện phải chịu được áp lực liên tục mà không biến dạng.
- Không bị giòn, nứt hoặc suy giảm cơ tính khi nhiệt độ tăng cao.
- Yêu cầu cao về mác inox, độ dày và tiêu chuẩn áp lực.
2. Chịu tác động của thời tiết, ăn mòn và rung động
Trong các hệ thống lắp đặt ngoài trời hoặc nhà xưởng lớn, phụ kiện inox thường xuyên chịu tác động từ môi trường xung quanh.- Chịu mưa, nắng, độ ẩm cao hoặc môi trường hóa chất.
- Chống ăn mòn bề mặt, hạn chế oxy hóa theo thời gian.
- Chịu rung động do máy móc và dòng chảy gây ra.
3. Vận hành liên tục với lưu chất nặng
Nhiều hệ thống công nghiệp không chỉ dẫn nước, mà còn vận chuyển lưu chất có tải trọng lớn như bùn, hóa chất đậm đặc, hơi nóng hoặc khí áp cao.- Dòng chảy liên tục, không có thời gian nghỉ.
- Dễ gây mài mòn bên trong phụ kiện.
- Yêu cầu kết cấu chắc chắn, mối nối bền vững.
4. Yêu cầu độ bền cao, hạn chế bảo trì
Trong môi trường công nghiệp, việc dừng hệ thống để sửa chữa gây tốn kém chi phí và ảnh hưởng đến tiến độ sản xuất.- Phụ kiện phải có tuổi thọ dài, ít hỏng hóc.
- Giảm thiểu rò rỉ và sự cố trong quá trình vận hành.
- Ưu tiên vật liệu và thiết kế giúp hạn chế bảo trì.
VI. So sánh phụ kiện inox công nghiệp và phụ kiện inox vi sinh
Phụ kiện inox công nghiệp và phụ kiện inox vi sinh đều được làm từ vật liệu inox, tuy nhiên mục đích sử dụng, yêu cầu kỹ thuật và tiêu chuẩn áp dụng hoàn toàn khác nhau. Việc nhầm lẫn giữa hai loại phụ kiện này có thể gây lãng phí chi phí, thậm chí ảnh hưởng trực tiếp đến hiệu quả và độ an toàn của hệ thống.| Tiêu chí so sánh | Phụ kiện inox công nghiệp | Phụ kiện inox vi sinh |
|---|---|---|
| Mục đích sử dụng | Dùng cho hệ thống kỹ thuật, công nghiệp nặng, vận hành liên tục | Dùng cho thực phẩm, dược phẩm, đồ uống, yêu cầu vệ sinh cao |
| Yêu cầu bề mặt | Không yêu cầu đánh bóng, bề mặt có thể nhám | Bề mặt đánh bóng cao, hạn chế bám cặn và vi khuẩn |
| Kiểu kết nối | Ren, hàn, mặt bích theo JIS, BS, ANSI, DIN | Clamp, hàn vi sinh, kết nối nhanh dễ tháo rửa |
| Tiêu chuẩn áp dụng | Tiêu chuẩn cơ khí, chịu áp lực và nhiệt độ | Tiêu chuẩn vệ sinh: FDA, GMP, EHEDG |
| Khả năng chịu áp – nhiệt | Rất cao, phù hợp hệ áp suất lớn | Thấp hơn, ưu tiên vệ sinh hơn chịu tải |
| Môi trường làm việc | Ngoài trời, rung động, hóa chất, môi trường khắc nghiệt | Môi trường sạch, kiểm soát nghiêm ngặt |
| Giá thành | Đa dạng, tối ưu theo kỹ thuật và chi phí | Thường cao hơn do yêu cầu gia công và đánh bóng |
- Hệ công nghiệp cần độ bền, chịu tải cao → chọn phụ kiện inox công nghiệp.
- Hệ thực phẩm, dược phẩm yêu cầu vệ sinh nghiêm ngặt → bắt buộc dùng phụ kiện inox vi sinh.
VII. Cách chọn phụ kiện inox công nghiệp đúng kỹ thuật
Việc lựa chọn phụ kiện inox công nghiệp không chỉ dựa vào kích thước hay giá thành, mà cần xem xét đồng thời nhiều yếu tố kỹ thuật để đảm bảo hệ thống vận hành an toàn – bền bỉ – tiết kiệm chi phí lâu dài. Chọn sai phụ kiện có thể gây rò rỉ, hư hỏng thiết bị và phát sinh chi phí sửa chữa lớn.| Tiêu chí lựa chọn | Nội dung cần quan tâm | Gợi ý thực tế |
|---|---|---|
| Môi chất sử dụng | Nước, hơi, khí, dầu, hóa chất | Hóa chất → ưu tiên inox 316 |
| Áp suất – nhiệt độ | Áp lực làm việc và nhiệt độ vận hành | Áp cao → chọn PN25, Class 300, SCH40–SCH80 |
| Tiêu chuẩn hệ thống | JIS, BS, ANSI, DIN | Luôn đồng bộ tiêu chuẩn để tránh lệch kích thước |
| Vật liệu inox | 201 – 304 – 316 | Hệ ngoài trời, ăn mòn → tránh inox 201 |
| Tuổi thọ và chi phí | Chi phí đầu tư ban đầu và chi phí bảo trì | Đầu tư đúng ngay từ đầu giúp giảm chi phí dài hạn |
VIII. Những lỗi thường gặp khi sử dụng phụ kiện inox công nghiệp
Trong thực tế thi công và vận hành, nhiều sự cố hệ thống không đến từ thiết bị chính mà bắt nguồn từ việc chọn sai hoặc sử dụng sai phụ kiện inox. Những lỗi này nếu không được kiểm soát từ đầu sẽ ảnh hưởng trực tiếp đến độ an toàn và hiệu quả sản xuất.| Lỗi thường gặp | Nguyên nhân | Hậu quả |
|---|---|---|
| Chọn sai mác inox | Không đánh giá đúng môi trường làm việc | Ăn mòn nhanh, giảm tuổi thọ phụ kiện |
| Dùng phụ kiện vi sinh cho hệ công nghiệp | Nhầm lẫn giữa hai dòng sản phẩm | Không chịu được áp lực, dễ hư hỏng |
| Không đồng bộ tiêu chuẩn mặt bích | Lẫn JIS – ANSI – BS | Không khớp, xì rò, cong vênh mối nối |
| Chọn sai độ dày SCH | Chỉ quan tâm giá rẻ | Biến dạng, nứt vỡ khi vận hành |
| Lắp đặt sai kỹ thuật | Siết không đều, dùng gioăng không phù hợp | Rò rỉ, mất an toàn hệ thống |
IX. Địa chỉ mua phụ kiện inox công nghiệp uy tín
INOX THANH PHONG là đơn vị chuyên cung cấp phụ kiện inox công nghiệp cho các hệ thống đường ống, nhà máy và công trình kỹ thuật trên toàn quốc. Với kinh nghiệm thực tế và đội ngũ tư vấn am hiểu kỹ thuật, INOX THANH PHONG cam kết mang đến giải pháp phù hợp nhất cho từng hệ thống.- Sản phẩm đa dạng: mặt bích, cút, tê, côn thu, khớp nối nhanh, gioăng, bulong inox…
- Đáp ứng đầy đủ tiêu chuẩn kỹ thuật và áp lực công nghiệp.
- Nhận gia công theo bản vẽ, yêu cầu riêng của khách hàng.
- Giá cạnh tranh, minh bạch, đúng chất lượng.
INOX THANH PHONG – Giải pháp phụ kiện inox công nghiệp bền vững cho mọi hệ thống.
